2008 YAMAHA FJR1300AS Instructieboekje (in Dutch)

CONTROLES VOOR HET STARTEN4-2
4
DAU15605
Controlelijst voor gebruik
ITEM CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-19
MotorolieControleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-9
CardanolieControleer de machine op olielekkage. 6-12
KoelvloeistofControleer het koelvloeistofniveau in het reservoir.
Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het koelsysteem op lekkage.6-13
VoorremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-20, 6-21
AchterremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-20, 6-21
U2D2D2D0.book Page 2 Thursday, October 11, 2007 9:25 AM

CONTROLES VOOR HET STARTEN
4-3
4
YCC-S-koppelingControleer de werking.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type vloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.6-19, 6-21
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-16, 6-23
BedieningskabelsControleer of de werking soepel is.
Smeer indien nodig.6-22
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.6-16, 6-19
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten.6-23
RemhendelControleer of de werking soepel is.
Smeer indien nodig het hendelscharnierpunt.6-23
Middenbok, zijstandaardControleer of de werking soepel is.
Smeer indien nodig de scharnierpunten.6-24
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer indien nodig.—
Sperschakelaar voor de zij-
standaardControleer de werking van het startspersysteem.
Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-31 ITEM CONTROLES PAGINA
U2D2D2D0.book Page 3 Thursday, October 11, 2007 9:25 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15950
WAARSCHUWING
DWA10270


Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.


Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.


Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuurverliest.
DAU45310
OPMERKING:Dit model is uitgerust met een hellingshoek-
sensor, waarbij de motor afslaat bij kante-
ling. Om de motor na een kanteling weer te
starten zet u het contactslot eerst op “OFF”
en daarna op “ON”. Als u dat niet doet zal
de motor niet starten, ondanks dat de motor
wordt aangezwengeld als u op de startknopdrukt.
DAU40332
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De voor- of achterrem wordt bekrach-
tigd met de versnellingsbak in de vrij-
stand, waarbij de zijstandaard omhoog
of omlaag is.


De voor- of achterrem wordt bekrach-
tigd met een versnelling ingeschakeld,
en de zijstandaard is omhoog.WAARSCHUWING
DWA14540


Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-31.


Bekrachtig altijd de voor- of achter-
rem terwijl het contactslot in de
stand “ON” staat en een versnelling
ingeschakeld is, anders kan het
achterwiel vrij bewegen.


Ga nooit rijden terwijl de zijstan-daard omlaag staat.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
U2D2D2D0.book Page 1 Thursday, October 11, 2007 9:25 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
LET OP:
DCA15510
De volgende waarschuwingslampjes,
het volgende controlelampje en de vol-
gende indicatoren moeten enkele secon-
den oplichten en dan uitgaan.

Waarschuwingslampje olieniveau


Waarschuwinglampje en controle-
lampjes motorstoring en YCC-S


Controlelampje startblokkering


ABS-waarschuwingslampje
Als een waarschuwings- of controle-
lampje of een indicator niet dooft, zie
dan pagina 3-4 voor een controle van het
betreffende circuit.
2. Schakel de versnellingsbak in de vrij-
stand terwijl de voor- of achterrem
wordt bekrachtigd.OPMERKING:Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer hetelektrisch circuit te testen.
3. Start de motor door de startknop in te
drukken.OPMERKING:Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit lan-
ger dan 10 seconden aaneen draaien.LET OP:
DCA11040
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van demotor!
DAU40572
Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.1. Schakelpedaal
2. Vrijstand
1. Handschakelhendel
2. Vrijstand
U2D2D2D0.book Page 2 Thursday, October 11, 2007 9:25 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
Om te schakelen kunt u het schakelpedaal
gebruiken of de handschakelhendel. Om
met de hendel te kunnen schakelen moet u
dat vooraf instellen met de schakelaar
handmatig schakelen. Zie pagina 3-16 voor
bediening van het schakelpedaal en pagi-
na’s 3-15 en 3-16 voor bediening van de
handschakelhendel.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:Om de versnellingsbak in de vrijstand te
zetten, drukt u het schakelpedaal herhaal-
delijk omlaag of duwt u herhaaldelijk tegen
de“” zijkant van de handschakelhendel
totdat het vrijstandcontrolelampje gaatbranden.LET OP:
DCA15530


Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep het
voertuig niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.


Draai de gashendel tijdens het
schakelen altijd dicht om te voorko-
men dat motor, versnellingsbak en
aandrijving beschadigd raken; deze
zijn niet berekend op schakelen metgrote kracht.
OPMERKING:

Wanneer u vanuit de vrijstand de eer-
ste versnelling inschakelt, moet het
motortoerental lager zijn dan ongeveer
1300 tpm en moet de zijstandaard om-
hoog zijn.


Opschakelen is niet mogelijk als het
motortoerental te laag is.


Terugschakelen is niet mogelijk als hetmotortoerental te hoog is.
DAU16810
Tips voor een zuinig brandstof-
verbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:

Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.


Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.


Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
U2D2D2D0.book Page 3 Thursday, October 11, 2007 9:25 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17121
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan 4500
tpm draaien.
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan 5400
tpm draaien.LET OP:
DCA10331
Na de eerste 1000 km (600 mi) moeten de
motorolie en cardanolie worden ververst
en de oliefilterpatroon of het oliefilterele-ment worden vervangen.1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP:
DCA10310


Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.


Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
DAU40581
Parkeren Wanneer u parkeert, stop dan de motor
door het contactslot op “OFF” te zetten en
verwijder de sleutel.OPMERKIN
G:
Als u het contactslot op “OFF” zet terwijl een
versnelling ingeschakeld is, dan is het ach-terwiel niet te bewegen.
WAARSCHUWING
DWA14521


Stop de motor altijd met het con-
tactslot. Als u in een noodsituatie
de noodstopschakelaar gebruikt,
bekrachtig dan de voor- of achter-
rem terwijl het contactslot nog aan
staat, aangezien enkele seconden
na uitschakelen van de motor auto-
matisch wordt ontkoppeld zodat het
achterwiel vrij kan bewegen.


De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.


Parkeer niet op een helling of op
een zachte ondergrond; de machi-ne zou dan kunnen omvallen.
U2D2D2D0.book Page 4 Thursday, October 11, 2007 9:25 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-5
5
LET OP:
DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras ofnabij ander ontvlambaar materiaal.
U2D2D2D0.book Page 5 Thursday, October 11, 2007 9:25 AM

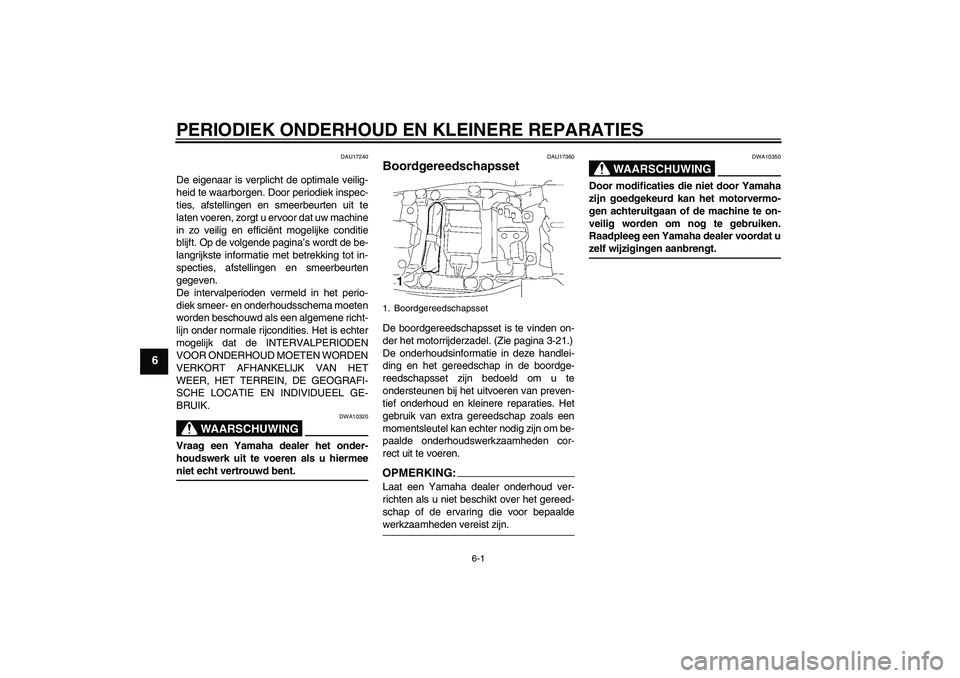

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-1
6
DAU17240
De eigenaar is verplicht de optimale veilig-
heid te waarborgen. Door periodiek inspec-
ties, afstellingen en smeerbeurten uit te
laten voeren, zorgt u ervoor dat uw machine
in zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
diek smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
WAARSCHUWING
DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermeeniet echt vertrouwd bent.
DAU17360
Boordgereedschapsset De boordgereedschapsset is te vinden on-
der het motorrijderzadel. (Zie pagina 3-21.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.OPMERKING:Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaaldewerkzaamheden vereist zijn.
WAARSCHUWING
DWA10350
Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken.
Raadpleeg een Yamaha dealer voordat uzelf wijzigingen aanbrengt.
1. Boordgereedschapsset
U2D2D2D0.book Page 1 Thursday, October 11, 2007 9:25 AM
