2008 YAMAHA FJR1300AS Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU39521
Accu De accu bevindt zich achter paneel A. (Zie
pagina 6-7.)
Deze machine is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontroleerd
en er hoeft geen gedistilleerd water te wor-
den bijgevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
U2D2D2D0.book Page 26 Thursday, October 11, 2007 9:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichteaccu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.
DAU23658
Zekeringen vervangen De hoofdzekering, de zekeringenkastjes en
de zekering van de ABS-motor bevinden
zich achter paneel A. (Zie pagina 6-7.)1. Hoofdzekering
2. Zekeringenkastje
3. Zekering ABS-pompmotor
4. Reservezekering ABS-pompmotor
U2D2D2D0.book Page 27 Thursday, October 11, 2007 9:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6

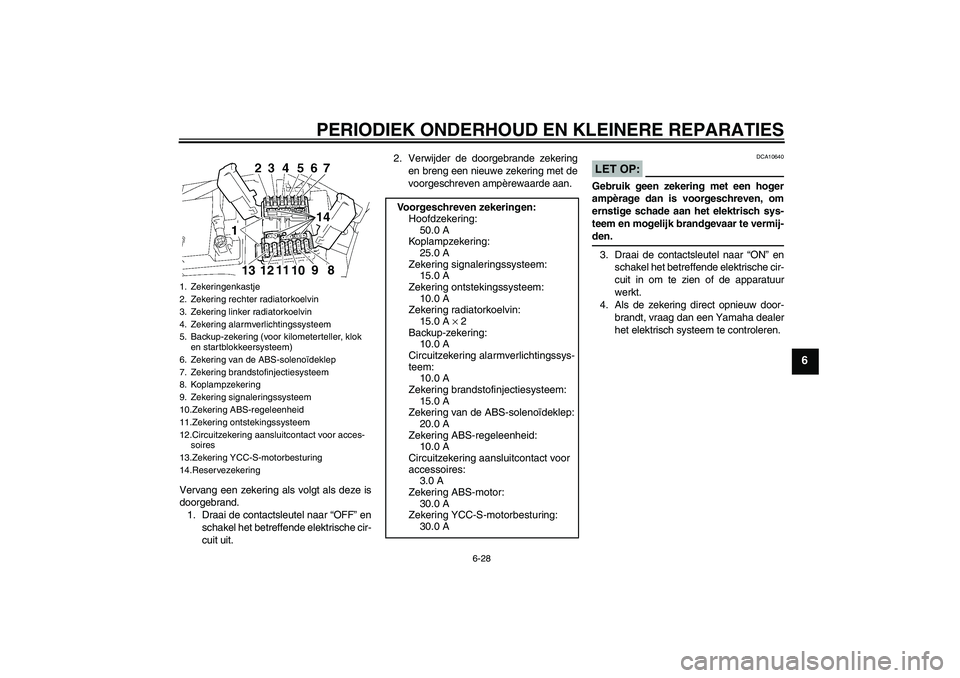

Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekeringenkastje
2. Zekering rechter radiatorkoelvin
3. Zekering linker radiatorkoelvin
4. Zekering alarmverlichtingssysteem
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering van de ABS-solenoïdeklep
7. Zekering brandstofinjectiesysteem
8. Koplampzekering
9. Zekering signaleringssysteem
10.Zekering ABS-regeleenheid
11.Zekering ontstekingssysteem
12.Circuitzekering aansluitcontact voor acces-
soires
13.Zekering YCC-S-motorbesturing
14.Reservezekering
20
0
2
714
8 9
10 11
12 13
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Backup-zekering:
10.0 A
Circuitzekering alarmverlichtingssys-
teem:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Zekering ABS-regeleenheid:
10.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Zekering ABS-motor:
30.0 A
Zekering YCC-S-motorbesturing:
30.0 A
U2D2D2D0.book Page 28 Thursday, October 11, 2007 9:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU40360
Koplampgloeilamp Als een koplampgloeilamp niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.
DAU39880
Voorste richtingaanwijzer Als een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
DAU27001
Vervangen van een richtingaan-
wijzergloeilamp achter of gloei-
lamp in remlicht/achterlicht 1. Verwijder het duozadel. (Zie pagina
3-21.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.1. Fitting gloeilamp richtingaanwijzer
2. Gloeilampfitting remlicht/achterlicht
U2D2D2D0.book Page 29 Thursday, October 11, 2007 9:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
6. Installeer het duozadel.
DAU24310

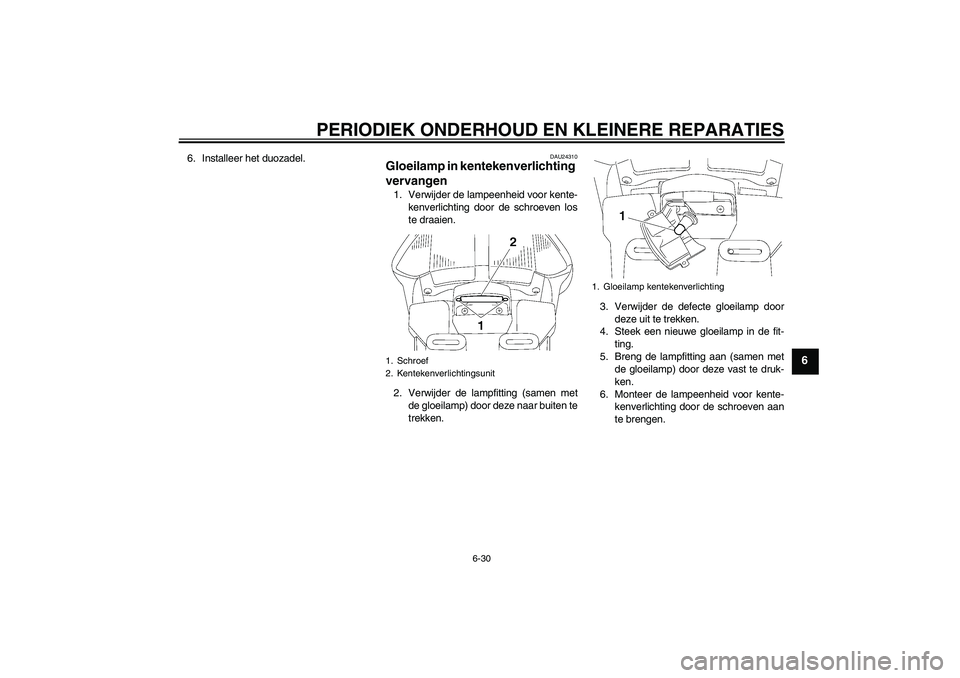

Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.1. Schroef
2. Kentekenverlichtingsunit
1. Gloeilamp kentekenverlichting
U2D2D2D0.book Page 30 Thursday, October 11, 2007 9:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
DAU39020
Parkeerlichtgloeilamp Als het parkeerlicht niet gaat branden,
vraag dan een Yamaha dealer het elek-
trisch circuit te testen of vervang de gloei-
lamp.
DAU25870
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
U2D2D2D0.book Page 31 Thursday, October 11, 2007 9:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
DAU42500
Storingzoekschema’s Startproblemen of slechte werking van de motor
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U2D2D2D0.book Page 32 Thursday, October 11, 2007 9:25 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6
Oververhitte motor
WAARSCHUWING
DWAT1040


Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-om en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
