HYÖDYLLISIÄ TIETOJA
-

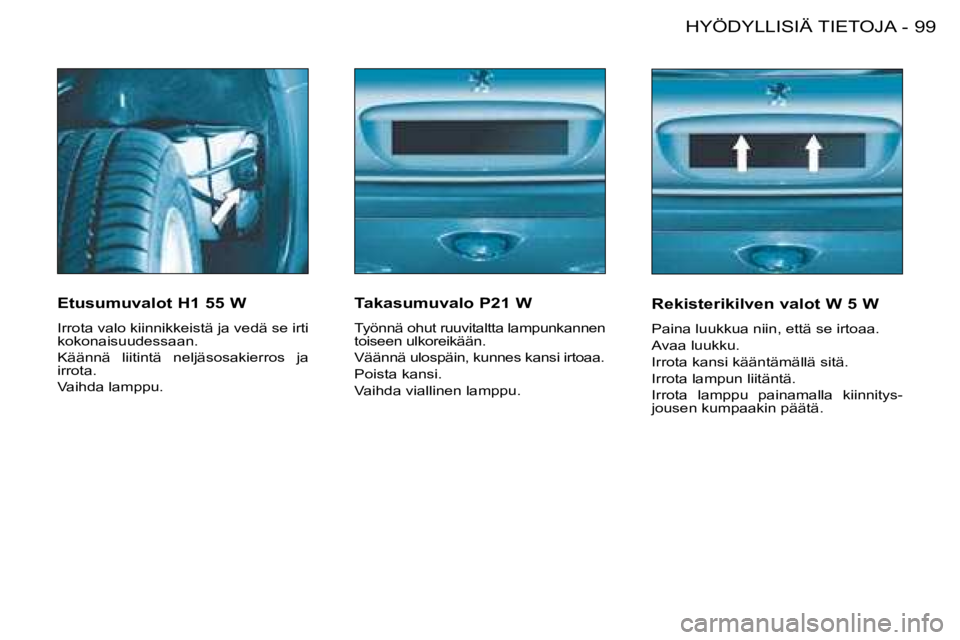

Etusumuvalot H1 55 W
Irrota valo kiinnikkeistä ja vedä se irti
kokonaisuudessaan.
Käännä liitintä neljäsosakierros ja
irrota.
Vaihda lamppu. Takasumuvalo P21 W
Työnnä ohut ruuvitaltta lampunkannen
toiseen ulkoreikään.
Väännä ulospäin, kunnes kansi irtoaa.
Poista kansi.
Vaihda viallinen lamppu.Rekisterikilven valot W 5 W
Paina luukkua niin, että se irtoaa.
Avaa luukku.
Irrota kansi kääntämällä sitä.
Irrota lampun liitäntä.
Irrota lamppu painamalla kiinnitys-
jousen kumpaakin päätä.

HYÖDYLLISIÄ TIETOJA
100 -
SULAKKEEN VAIHTAMINEN
Sulakerasiat ovat kojelaudan alla ja
moottoritilassa.
Ehjä Viallinen
Erikoisavain A
Kojelaudan sulakerasia
Rasia avataan kiertämällä ruuvia ko-
likolla neljäsosakierros ja irrottamalla
kansi.
Varasulakkeet ja erikoisavain
A ovat
kojelaudan sulakerasian kannessa. Sulakkeen irrottaminen ja asentaminen
Häiriön syy on etsittävä ja poistettava ennen sulakkeen vaihtami
sta. Sulakkeiden
numerot on merkitty rasiaan.
Käytä erikoisavainta A.
Viallisen sulakkeen tilalle on vaihdettava sulake, jol la on sama ampeeriluku
(tarkasta viallisen sulakkeen paikka).

HYÖDYLLISIÄ TIETOJA
100 -
SULAKKEEN VAIHTAMINEN
Sulakerasiat ovat kojelaudan alla ja
moottoritilassa.
Ehjä Viallinen
Erikoisavain A
Kojelaudan sulakerasia
Rasia avataan kiertämällä ruuvia ko-
likolla neljäsosakierros ja irrottamalla
kansi.
Varasulakkeet ja erikoisavain
A ovat
kojelaudan sulakerasian kannessa. Sulakkeen irrottaminen ja asentaminen
Häiriön syy on etsittävä ja poistettava ennen sulakkeen vaihtami
sta. Sulakkeiden
numerot on merkitty rasiaan.
Käytä erikoisavainta A.
Viallisen sulakkeen tilalle on vaihdettava sulake, jol la on sama ampeeriluku
(tarkasta viallisen sulakkeen paikka).

101
HYÖDYLLISIÄ TIETOJA
-

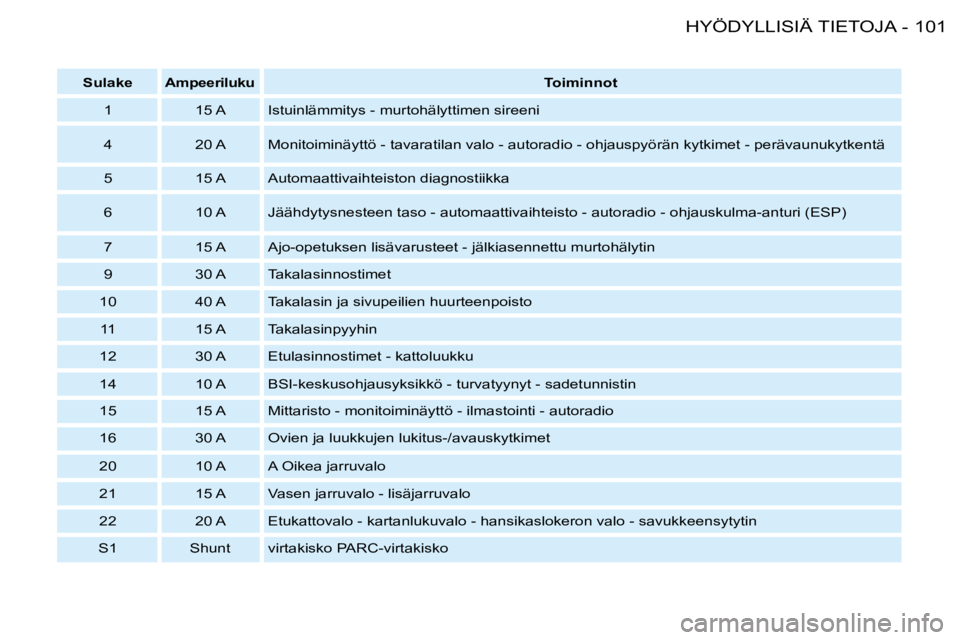

SulakeAmpeerilukuToiminnot
1 15 A Istuinlämmitys - murtohälyttimen sireeni
4 20 A Monitoiminäyttö - tavaratilan valo - autoradio - ohjauspyö rän kytkimet - perävaunukytkentä
5 15 A Automaattivaihteiston diagnostiikka
6 10 A Jäähdytysnesteen taso - automaattivaihteisto - autoradio - ohjauskulma-anturi (ESP)
7 15 A Ajo-opetuksen lisävarusteet - jälkiasennettu murtohälytin
9 30 A Takalasinnostimet
10 40 A Takalasin ja sivupeilien huurteenpoisto 11 15 A Takalasinpyyhin
12 30 A Etulasinnostimet - kattoluukku
14 10 A BSI-keskusohjausyksikkö - turvatyynyt - sadetunnistin
15 15 A Mittaristo - monitoiminäyttö - ilmastointi - autoradio
16 30 A Ovien ja luukkujen lukitus-/avauskytkimet
20 10 A A Oikea jarruvalo
21 15 A Vasen jarruvalo - lisäjarruvalo
22 20 A Etukattovalo - kartanlukuvalo - hansikaslokeron valo - savukkeen sytytin
S1 Shunt virtakisko PARC-virtakisko

HYÖDYLLISIÄ TIETOJA
102 -
tai Autosi sähköjärjestelmä
on suunniteltu niin, että se
toimii häiriöttä sähköisten
vakio- ja lisävarusteiden
kanssa.
Käänny valtuutetun PEUGEOT-
huoltokorjaamon puoleen, ennen
kuin asennat muita lisätarvikkeita.
Tietyt sähköiset varusteet tai nii-
den asennustapa voivat aiheuttaa
autossa vakavia toimintahäiriöitä
(erityisesti elektronisissa ohjaus-
piireissä, radiovastaanotossa ja
latausvirtapiirissä).
PEUGEOT ei ota mitään vastuu-
ta, suorita mitään korvauksia tai
ota suorittaakseen mitään kun-
nostuskustannuksia sellaisten toi-
mintahäiriöiden korjauksista, jotka
johtuvat sellaisten sähkölaitteiden
asennuksesta ja käytöstä (erityi-
sesti jos niiden virrantarve on yli
10 mA), joita se ei ole toimittanut
eikä suositellut ja joita ei ole asen-
nettu PEUGEOTin ohjeiden mu-
kaisesti.

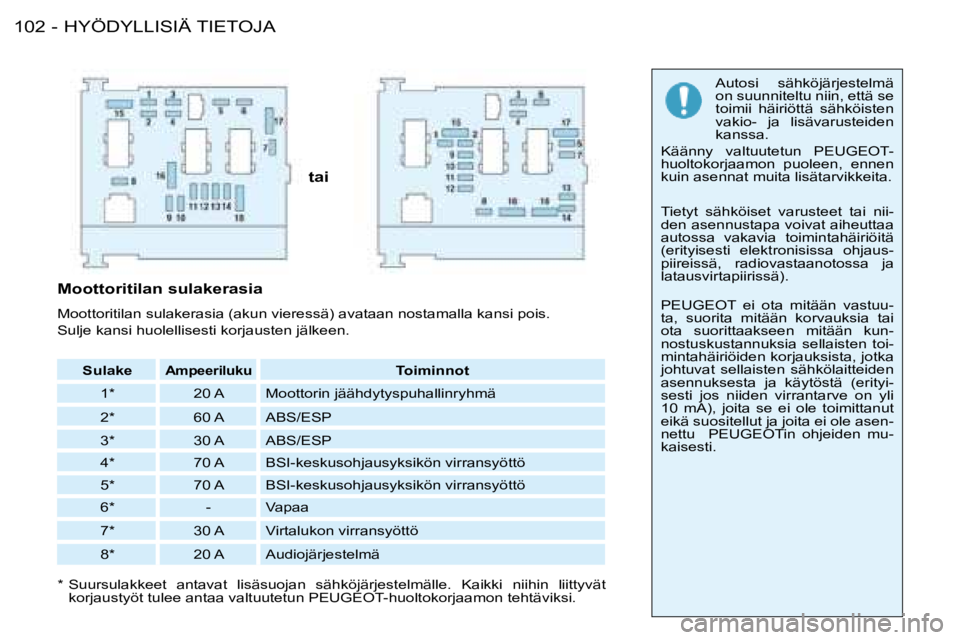

Sulake
AmpeerilukuToiminnot
1* 20 A Moottorin jäähdytyspuhallinryhmä
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A BSI-keskusohjausyksikön virransyöttö
5* 70 A BSI-keskusohjausyksikön virransyöttö
6* - Vapaa
7* 30 A Virtalukon virransyöttö
8* 20 A Audiojärjestelmä
Moottoritilan sulakerasia
Moottoritilan sulakerasia (akun vieressä) avataan nostamalla kansi po
is.
Sulje kansi huolellisesti korjausten jälkeen.
* Suursulakkeet antavat lisäsuojan sähköjärjestelmälle. Kaikki nii hin liittyvät
korjaustyöt tulee antaa valtuutetun PEUGEOT-huoltokorjaamon te htäviksi.

103
HYÖDYLLISIÄ TIETOJA
-

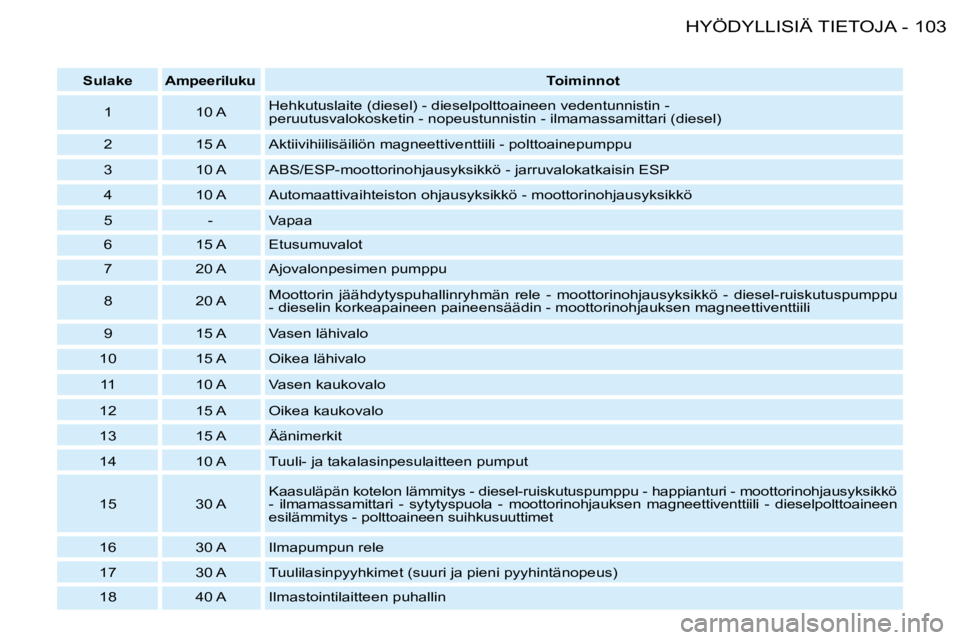

Sulake Ampeeriluku Toiminnot
1 10 A Hehkutuslaite (diesel) - dieselpolttoaineen vedentunnistin -

peruutusvalokosketin - nopeustunnistin - ilmamassamittari (diesel)
2 15 A Aktiivihiilisäiliön magneettiventtiili - polttoainepu mppu
3 10 A ABS/ESP-moottorinohjausyksikkö - jarruvalokatkaisin ESP
4 10 A Automaattivaihteiston ohjausyksikkö - moottorinohjausyksikkö
5 - Vapaa
6 15 A Etusumuvalot
7 20 A Ajovalonpesimen pumppu
8 20 A Moottorin jäähdytyspuhallinryhmän rele - moottorinohjausyksikkö - die
sel-ruiskutuspumppu
- dieselin korkeapaineen paineensäädin - moottorinohjauksen mag neettiventtiili
9 15 A Vasen lähivalo
10 15 A Oikea lähivalo
11 10 A Vasen kaukovalo
12 15 A Oikea kaukovalo
13 15 A Äänimerkit
14 10 A Tuuli- ja takalasinpesulaitteen pumput
15 30 A Kaasuläpän kotelon lämmitys - diesel-ruiskutuspumpp
u - happianturi - moottorinohjausyksikkö
- ilmamassamittari - sytytyspuola - moottorinohjauk sen magneettiventtiili - dieselpolttoaineen
esilämmitys - polttoaineen suihkusuuttimet
16 30 A Ilmapumpun rele
17 30 A Tuulilasinpyyhkimet (suuri ja pieni pyyhintänopeus)
18 40 A Ilmastointilaitteen puhallin

HYÖDYLLISIÄ TIETOJA
104 -
AKKU

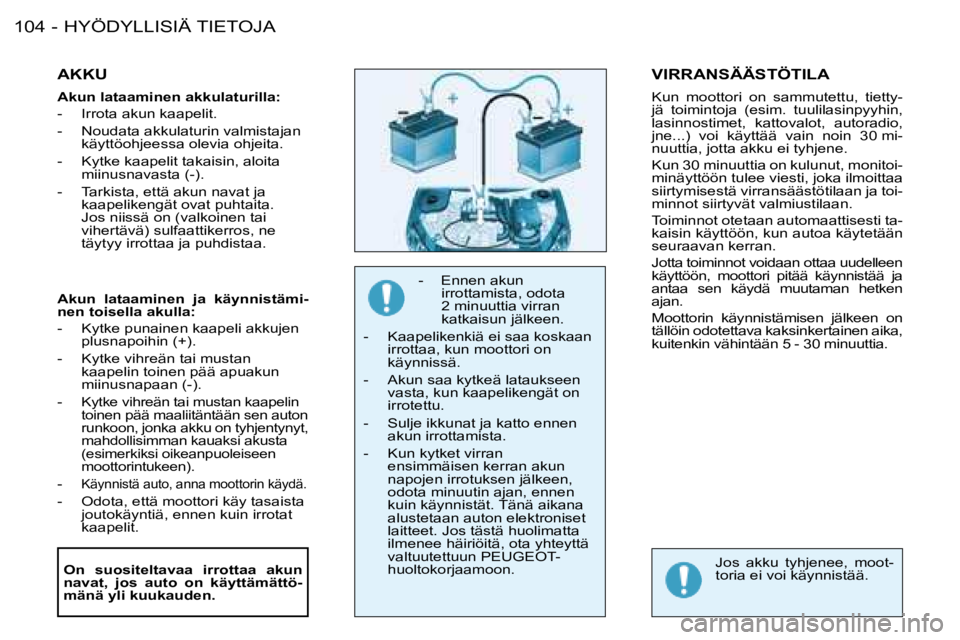

Akun lataaminen akkulaturilla:
- Irrota akun kaapelit.
- Noudata akkulaturin valmistajan
käyttöohjeessa olevia ohjeita.
- Kytke kaapelit takaisin, aloita miinusnavasta (-).
- Tarkista, että akun navat ja kaapelikengät ovat puhtaita.
Jos niissä on (valkoinen tai
vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.
- Ennen akun irrottamista, odota
2 minuuttia virran
katkaisun jälkeen.
- Kaapelikenkiä ei saa koskaan irrottaa, kun moottori on
käynnissä.
- Akun saa kytkeä lataukseen vasta, kun kaapelikengät on
irrotettu.
- Sulje ikkunat ja katto ennen akun irrottamista.
- Kun kytket virran ensimmäisen kerran akun
napojen irrotuksen jälkeen,
odota minuutin ajan, ennen
kuin käynnistät. Tänä aikana
alustetaan auton elektroniset
laitteet. Jos tästä huolimatta
ilmenee häiriöitä, ota yhteyttä
valtuutettuun PEUGEOT-
huoltokorjaamoon.
On suositeltavaa irrottaa akun
navat, jos auto on käyttämättö-
mänä yli kuukauden.
VIRRANSÄÄSTÖTILA
Kun moottori on sammutettu, tietty-
jä toimintoja (esim. tuulilasinpyyhin,
lasinnostimet, kattovalot, autoradio,
jne...) voi käyttää vain noin 30 mi-
nuuttia, jotta akku ei tyhjene.
Kun 30 minuuttia on kulunut, monitoi-
minäyttöön tulee viesti, joka ilmoittaa
siirtymisestä virransäästötilaan ja toi-
minnot siirtyvät valmiustilaan.
Toiminnot otetaan automaattisesti ta-
kaisin käyttöön, kun autoa käytetään
seuraavan kerran.
Jotta toiminnot voidaan ottaa uudelleen
käyttöön, moottori pitää käynnistää ja
antaa sen käydä muutaman hetken
ajan.
Moottorin käynnistämisen jälkeen on
tällöin odotettava kaksinkertainen aika,
kuitenkin vähintään 5 - 30 minuuttia.
Akun lataaminen ja käynnistämi-
nen toisella akulla:
- Kytke punainen kaapeli akkujen
plusnapoihin (+).
- Kytke vihreän tai mustan kaapelin toinen pää apuakun
miinusnapaan (-).
-
Kytke vihreän tai mustan kaapelin
toinen pää maaliitäntään sen auton
runkoon, jonka akku on tyhjentynyt,
mahdollisimman kauaksi akusta
(esimerkiksi oikeanpuoleiseen
moottorintukeen).
- Käynnistä auto, anna moottorin käydä.
- Odota, että moottori käy tasaista joutokäyntiä, ennen kuin irrotat
kaapelit.
Jos akku tyhjenee, moot-
toria ei voi käynnistää.

105
HYÖDYLLISIÄ TIETOJA
-
KAIUTTIMIEN ASENNUS
Esivarustus seuraavia kaiuttimia varten:
- halkaisijaltaan 165 mm:n
kaiuttimet etuoviin
- halkaisijaltaan 130 mm:n kaiuttimet takaoviin
-
halkaisijaltaan 22,5 mm:n
diskanttikaiuttimet peilien verhoiluun.

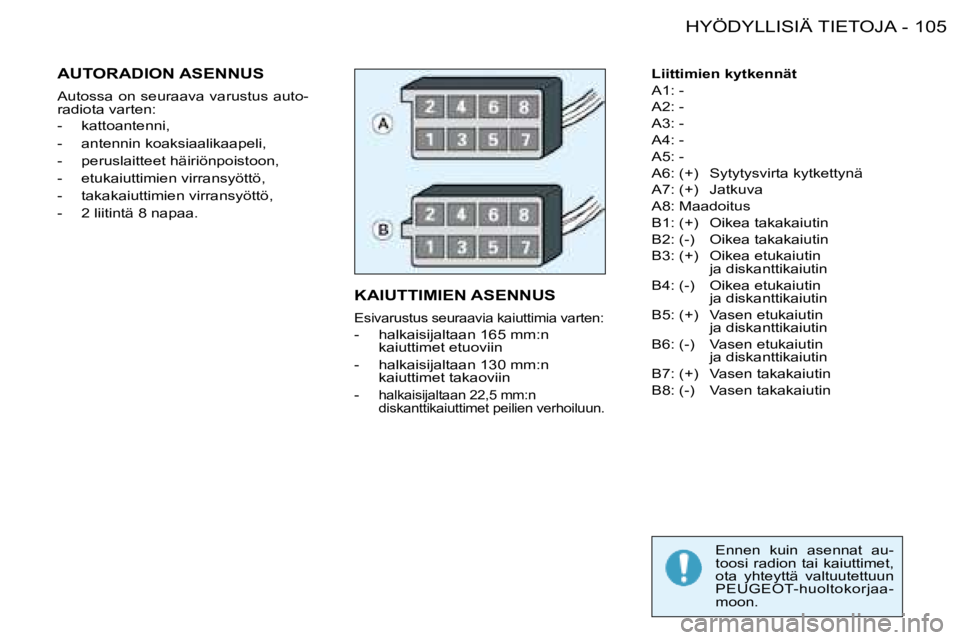

Liittimien kytkennät
A1: -
A2: -
A3: -
A4: -
A5: -
A6: (+) Sytytysvirta kytkettynä
A7: (+) Jatkuva
A8: Maadoitus
B1: (+) Oikea takakaiutin
B2: (-) Oikea takakaiutin
B3: (+) Oikea etukaiutin ja diskanttikaiutin
B4: (-) Oikea etukaiutin ja diskanttikaiutin
B5: (+) Vasen etukaiutin ja diskanttikaiutin
B6: (-) Vasen etukaiutin ja diskanttikaiutin
B7: (+) Vasen takakaiutin
B8: (-) Vasen takakaiutin
Ennen kuin asennat au-
toosi radion tai kaiuttimet,
ota yhteyttä valtuutettuun
PEUGEOT-huoltokorjaa-
moon.AUTORADION ASENNUS
Autossa on seuraava varustus auto-
radiota varten:
- kattoantenni,
- antennin koaksiaalikaapeli,
- peruslaitteet häiriönpoistoon,
- etukaiuttimien virransyöttö,
- takakaiuttimien virransyöttö,
- 2 liitintä 8 napaa.
