2008 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

176
INDICADORES
Y MENSAJES
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
MANTENIMIENTO
Y CUIDADO
ASIENTOS Y PARTES
TAPIZADAS
Eliminar el polvo con una escobilla moja-
da o con una aspiradora. Para limpiar me-
jor los revestimientos de terciopelo, se
aconseja humedecer la escobilla.
Frotar los asientos con una esponja hu-
medecida, con una mezcla de agua y de-
tergente neutro.PARTES DE PLÁSTICO
Se aconseja realizar la limpieza normal de
las partes interiores de plástico con un pa-
ño húmedo, en una mezcla de agua y de-
tergente neutro no abrasivo. Para elimi-
nar las manchas de grasa o manchas re-
sistentes, utilizar productos específicos pa-
ra la limpieza de partes plásticas, sin sol-
ventes y estudiados para no alterar el as-
pecto y el color de los componentes.
ADVERTENCIA No utilizar alcohol o ga-
solina para limpiar el cristal del tablero de
instrumentos.VOLANTE/MANDO DE
PALANCA DE CAMBIO/FRENO
DE MANO REVESTIDOS CON
PIEL AUTÉNTICA
(si están previstos)
La limpieza de estos componentes se de-
be realizar exclusivamente con agua y ja-
bón neutro. Nunca use alcohol o produc-
tos de base alcohólica.
Antes de usar productos específicos para
la limpieza del habitáculo, leer atenta-
mente y asegurarse, que las indicaciones
que se muestran en la etiqueta del pro-
ducto no contengan alcohol y/o sustancias
de base alcohólica.
Si, durante las operaciones de limpieza del
parabrisas con productos específicos pa-
ra vidrios, se depositan accidentalmente
gotas de los mismos en el volante/mando
de palanca de cambio/freno de mano, es
necesario eliminarlas inmediatamente y,
luego, lavar la zona afectada con agua y ja-
bón neutro.
ADVERTENCIA Si se usa un bloqueo de
dirección en el volante, se recomienda te-
ner el máximo cuidado al colocarlo para
no dañar la piel del revestimiento.
155-176 Fiorino SPA 8-02-2008 15:51 Pagina 176

177
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

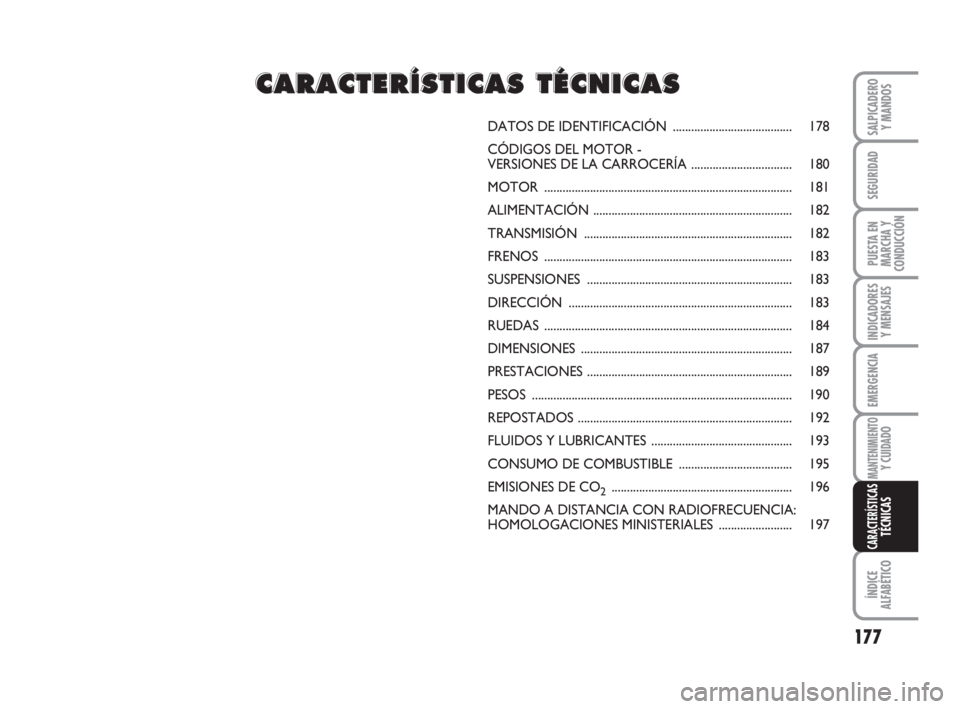

DATOS DE IDENTIFICACIÓN ....................................... 178
CÓDIGOS DEL MOTOR -
VERSIONES DE LA CARROCERÍA ................................. 180
MOTOR ................................................................................. 181
ALIMENTACIÓN ................................................................. 182
TRANSMISIÓN .................................................................... 182
FRENOS ................................................................................. 183
SUSPENSIONES ................................................................... 183
DIRECCIÓN ......................................................................... 183
RUEDAS ................................................................................. 184
DIMENSIONES ..................................................................... 187
PRESTACIONES ................................................................... 189
PESOS ..................................................................................... 190
REPOSTADOS ...................................................................... 192
FLUIDOS Y LUBRICANTES .............................................. 193
CONSUMO DE COMBUSTIBLE ..................................... 195
EMISIONES DE CO
2........................................................... 196
MANDO A DISTANCIA CON RADIOFRECUENCIA:
HOMOLOGACIONES MINISTERIALES ........................ 197
C C
A A
R R
A A
C C
T T
E E
R R
Í Í
S S
T T
I I
C C
A A
S S
T T
É É
C C
N N
I I
C C
A A
S S
177-197 Fiorino SPA 8-02-2008 15:51 Pagina 177

TARJETA DE RESUMEN DE
DATOS DE IDENTIFICACIÓN,
fig. 2
Está aplicada en la parte trasera del vehí-
culo y contiene los siguientes datos de
identificación:
BNúmero de homologación.
CCódigo de identificación del tipo de
coche.
DNúmero de serie de fabricación del
chasis.
EPeso máximo autorizado del coche
con carga completa.
FPeso máximo autorizado del coche
con carga completa más remolque.GPeso máximo autorizado sobre el pri-
mer eje (delantero).
HPeso máximo autorizado sobre el se-
gundo eje (trasero).
ITipo de motor.
LCódigo de la versión de la carrocería.
MNúmero para repuestos.
NValor correcto del coeficiente de hu-
mos (para los motores diesel).

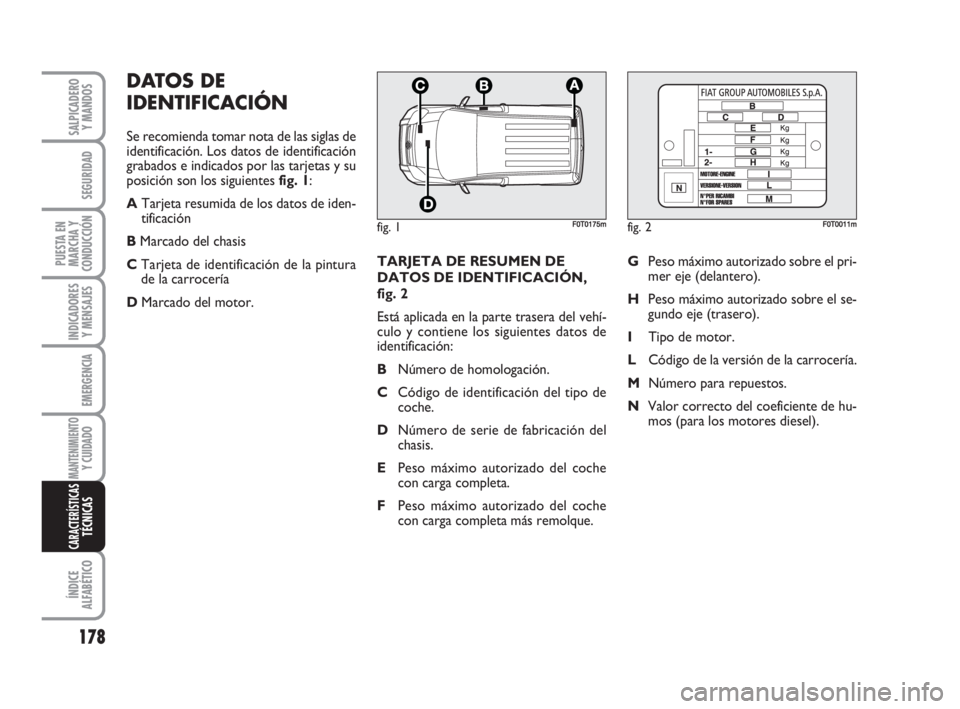

DATOS DE
IDENTIFICACIÓN
Se recomienda tomar nota de las siglas de
identificación. Los datos de identificación
grabados e indicados por las tarjetas y su
posición son los siguientes fig. 1:
ATarjeta resumida de los datos de iden-
tificación
BMarcado del chasis
CTarjeta de identificación de la pintura
de la carrocería
DMarcado del motor.
178
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
fig. 1F0T0175mfig. 2F0T0011m
177-197 Fiorino SPA 8-02-2008 15:51 Pagina 178

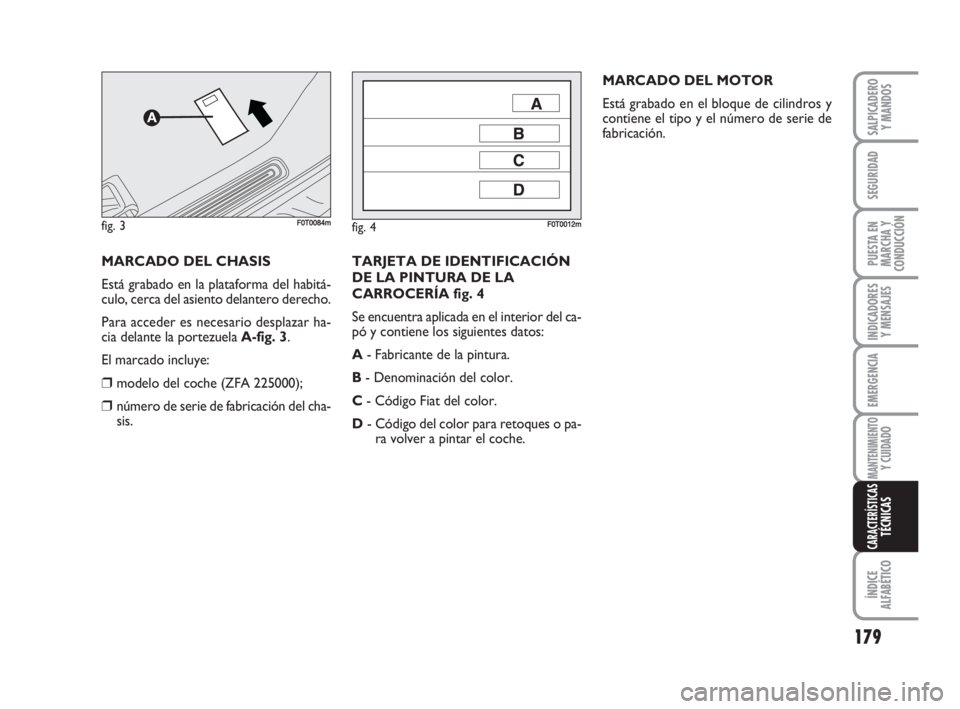

TARJETA DE IDENTIFICACIÓN
DE LA PINTURA DE LA
CARROCERÍA fig. 4
Se encuentra aplicada en el interior del ca-
pó y contiene los siguientes datos:
A- Fabricante de la pintura.
B- Denominación del color.
C- Código Fiat del color.
D- Código del color para retoques o pa-
ra volver a pintar el coche.MARCADO DEL MOTOR
Está grabado en el bloque de cilindros y
contiene el tipo y el número de serie de
fabricación.
MARCADO DEL CHASIS
Está grabado en la plataforma del habitá-
culo, cerca del asiento delantero derecho.
Para acceder es necesario desplazar ha-
cia delante la portezuela A-fig. 3.
El marcado incluye:
❒modelo del coche (ZFA 225000);
❒número de serie de fabricación del cha-
sis.
179
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
fig. 4F0T0012mfig. 3F0T0084m
177-197 Fiorino SPA 8-02-2008 15:51 Pagina 179

180
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

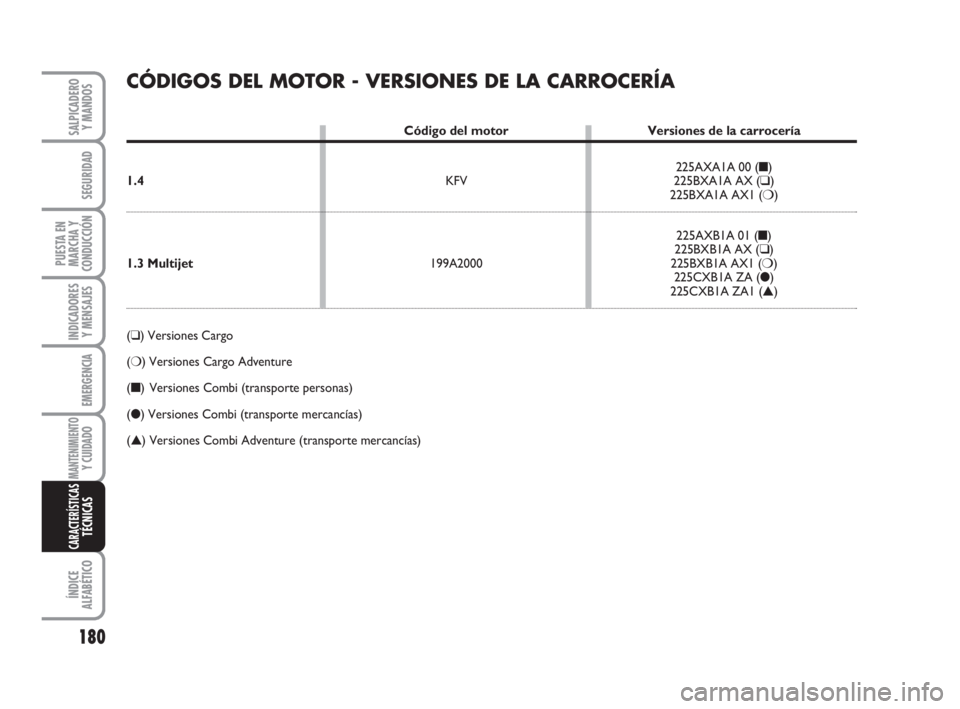

CÓDIGOS DEL MOTOR - VERSIONES DE LA CARROCERÍA
Código del motor Versiones de la carrocería
225AXA1A 00 (■)
1.4 KFV 225BXA1A AX (
❑)225BXA1A AX1 (❍)
225AXB1A 01 (■)
225BXB1A AX (
❑)
1.3 Multijet199A2000 225BXB1A AX1 (❍)
225CXB1A ZA (●)
225CXB1A ZA1 (▲)
(❑) Versiones Cargo
(❍) Versiones Cargo Adventure
(
■) Versiones Combi (transporte personas)
(●) Versiones Combi (transporte mercancías)
(▲) Versiones Combi Adventure (transporte mercancías)
177-197 Fiorino SPA 8-02-2008 15:51 Pagina 180

181
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

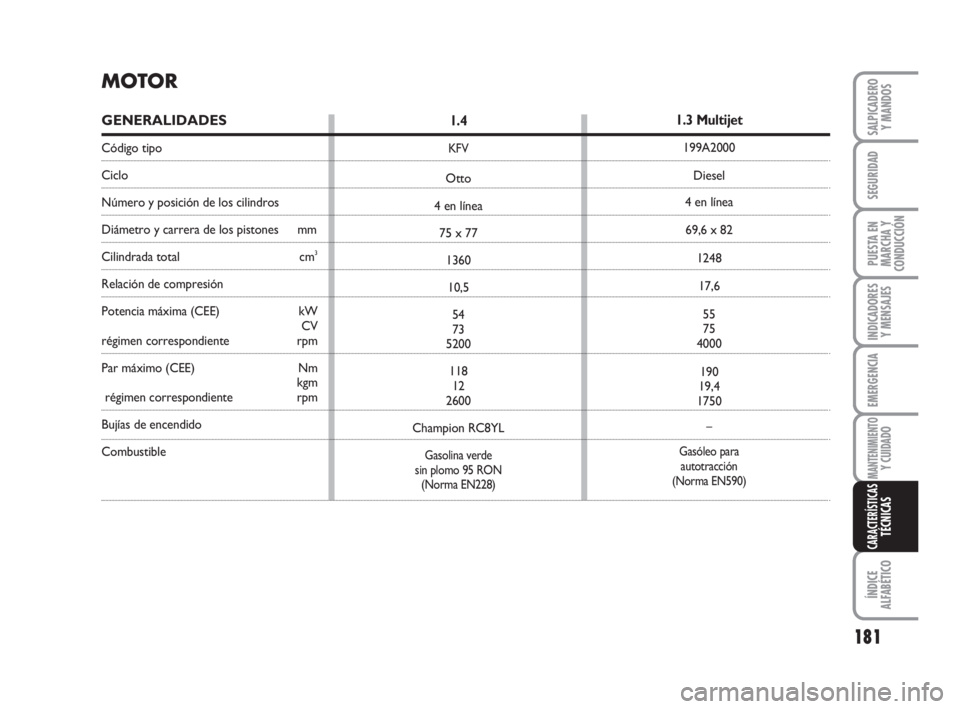

MOTOR
GENERALIDADES
Código tipo
Ciclo
Número y posición de los cilindros
Diámetro y carrera de los pistones mm
Cilindrada total cm3
Relación de compresión
Potencia máxima (CEE) kW
CV
régimen correspondiente rpm
Par máximo (CEE) Nm
kgm
régimen correspondiente rpm
Bujías de encendido
Combustible
1.4
KFV
Otto
4 en línea
75 x 77
1360
10,5
54
73
5200
118
12
2600
Champion RC8YL
Gasolina verde
sin plomo 95 RON
(Norma EN228)
1.3 Multijet
199A2000
Diesel
4 en línea
69,6 x 82
1248
17,6
55
75
4000
190
19,4
1750
–
Gasóleo para
autotracción
(Norma EN590)
177-197 Fiorino SPA 8-02-2008 15:51 Pagina 181

182
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

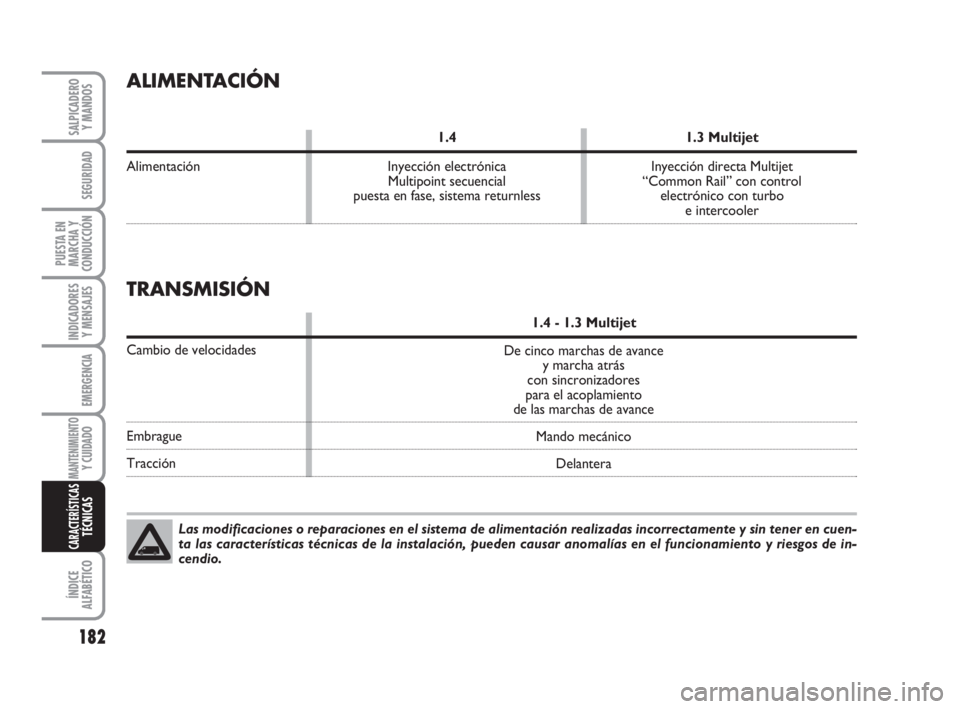

ALIMENTACIÓN
1.4 1.3 Multijet
Alimentación Inyección electrónica Inyección directa Multijet
Multipoint secuencial “Common Rail” con control
puesta en fase, sistema returnless electrónico con turbo
e intercooler
Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuen-
ta las características técnicas de la instalación, pueden causar anomalías en el funcionamiento y riesgos de in-
cendio.
TRANSMISIÓN
1.4 - 1.3 Multijet
Cambio de velocidades
Embrague
TracciónDe cinco marchas de avance
y marcha atrás
con sincronizadores
para el acoplamiento
de las marchas de avance
Mando mecánico
Delantera
177-197 Fiorino SPA 8-02-2008 15:51 Pagina 182

183
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

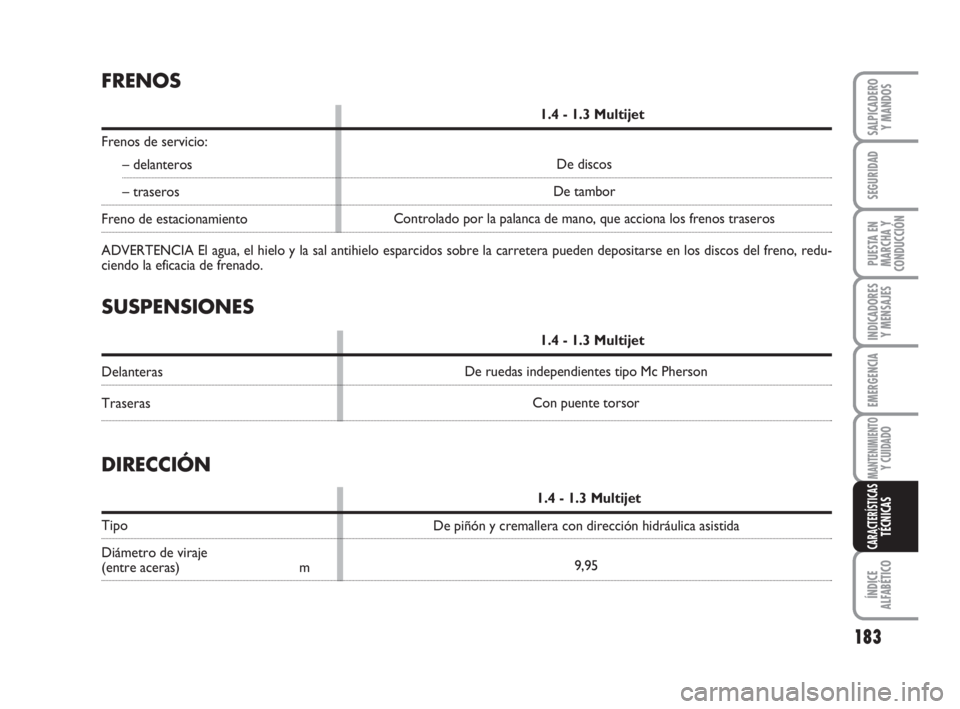

SUSPENSIONES
1.4 - 1.3 Multijet
Delanteras
TraserasDe ruedas independientes tipo Mc Pherson
Con puente torsor
FRENOS
1.4 - 1.3 Multijet
Frenos de servicio:
– delanteros
– traseros
Freno de estacionamiento
ADVERTENCIA El agua, el hielo y la sal antihielo esparcidos sobre la carretera pueden depositarse en los discos del freno, redu-
ciendo la eficacia de frenado.
DIRECCIÓN
1.4 - 1.3 Multijet
Tipo
Diámetro de viraje
(entre aceras) mDe piñón y cremallera con dirección hidráulica asistida
9,95 De discos
De tambor
Controlado por la palanca de mano, que acciona los frenos traseros
177-197 Fiorino SPA 8-02-2008 15:51 Pagina 183
