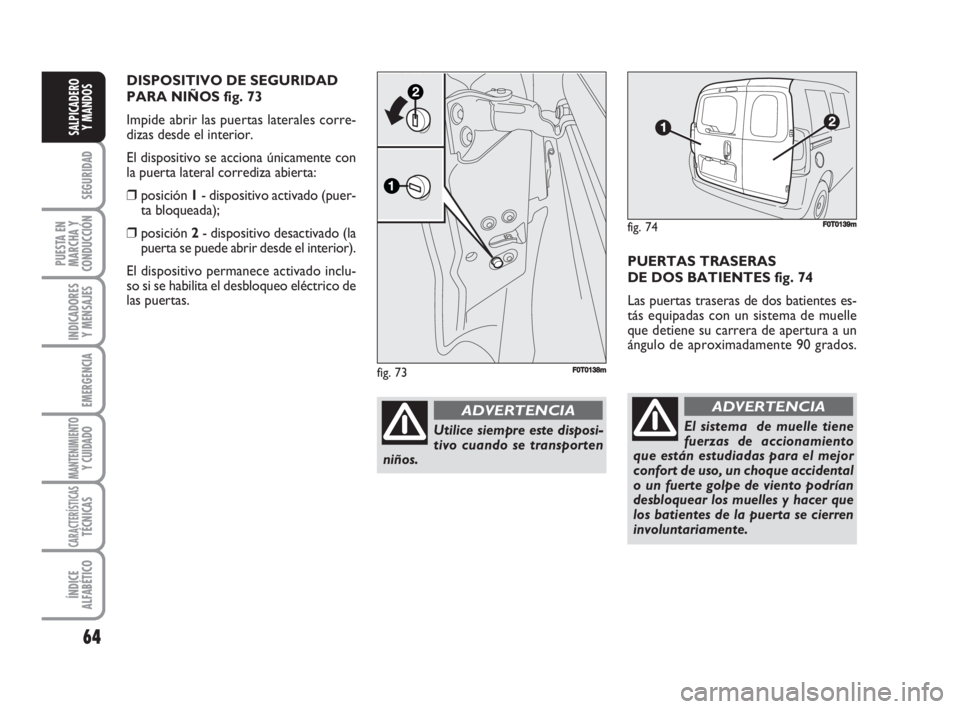

DE DOS BATIENTES fig. 74
Las puertas traseras de dos batientes es-
tás equipadas con un sistema de muelle
que detiene su carrera de apertura a un
ángulo de aproximadamente 90 grados.
fig. 74F0T0139m
El sistema de muelle tiene
fuerzas de accionamiento
que están estudiadas para el mejor
confort de uso, un choque accidental
o un fuerte golpe de viento podrían
desbloquear los muelles y hacer que
los batientes de la puerta se cierren
involuntariamente.
ADVERTENCIA
fig. 73F0T0138m
Utilice siempre este disposi-
tivo cuando se transporten
niños.
ADVERTENCIA
DISPOSITIVO DE SEGURIDAD
PARA NIÑOS fig. 73
Impide abrir las puertas laterales corre-
dizas desde el interior.
El dispositivo se acciona únicamente con
la puerta lateral corrediza abierta:
❒posición 1- dispositivo activado (puer-
ta bloqueada);
❒posición 2- dispositivo desactivado (la
puerta se puede abrir desde el interior).
El dispositivo permanece activado inclu-
so si se habilita el desbloqueo eléctrico de
las puertas.
036-082 Fiorino SPA 13-02-2008 9:43 Pagina 64

65
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

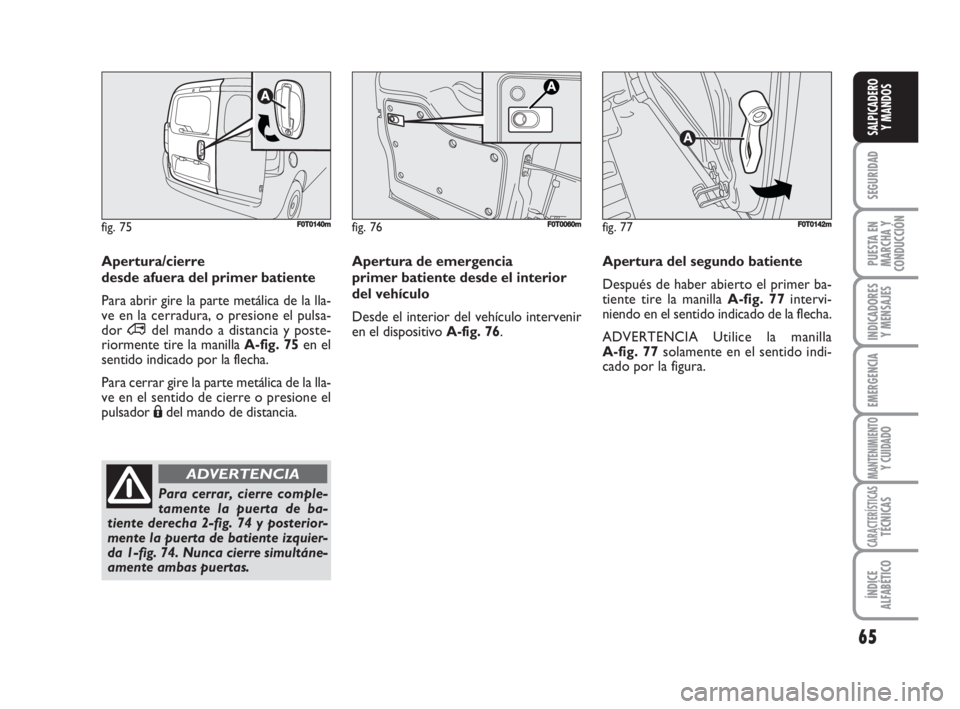

Apertura de emergencia
primer batiente desde el interior
del vehículo
Desde el interior del vehículo intervenir
en el dispositivo A-fig. 76.Apertura del segundo batiente
Después de haber abierto el primer ba-
tiente tire la manilla A-fig. 77 intervi-
niendo en el sentido indicado de la flecha.
ADVERTENCIA Utilice la manilla
A-fig. 77solamente en el sentido indi-
cado por la figura.
fig. 76F0T0060mfig. 77F0T0142m
Apertura/cierre
desde afuera del primer batiente
Para abrir gire la parte metálica de la lla-
ve en la cerradura, o presione el pulsa-
dor ∞del mando a distancia y poste-
riormente tire la manilla A-fig. 75en el
sentido indicado por la flecha.
Para cerrar gire la parte metálica de la lla-
ve en el sentido de cierre o presione el
pulsador Ádel mando de distancia.
fig. 75F0T0140m
Para cerrar, cierre comple-
tamente la puerta de ba-
tiente derecha 2-fig. 74 y posterior-
mente la puerta de batiente izquier-
da 1-fig. 74. Nunca cierre simultáne-
amente ambas puertas.
ADVERTENCIA
036-082 Fiorino SPA 13-02-2008 9:43 Pagina 65

66
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

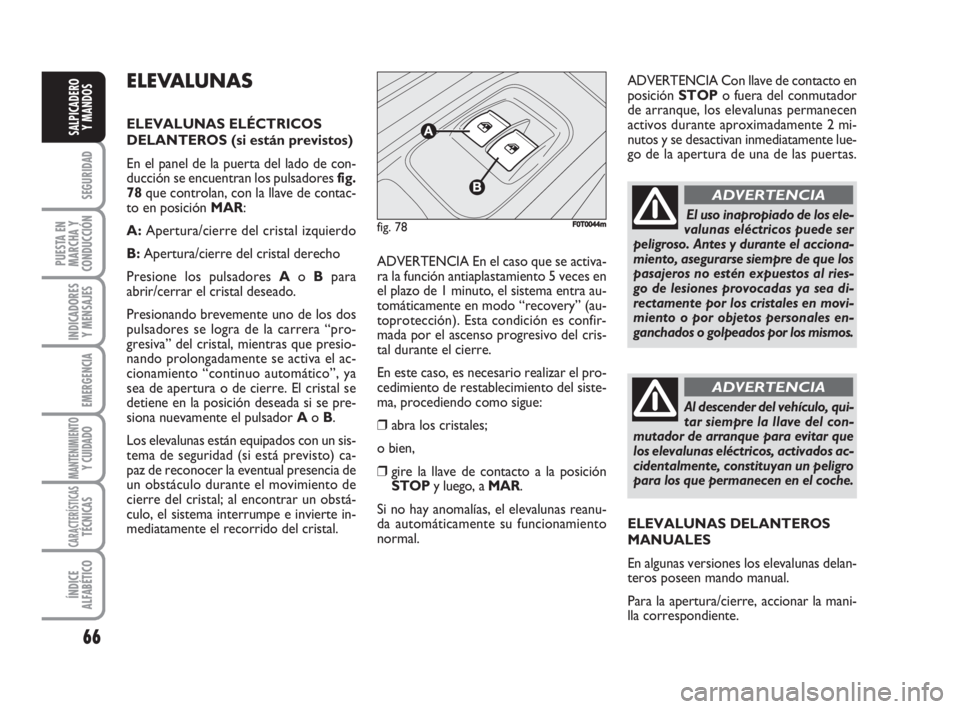

ELEVALUNAS
ELEVALUNAS ELÉCTRICOS
DELANTEROS (si están previstos)
En el panel de la puerta del lado de con-
ducción se encuentran los pulsadores fig.
78que controlan, con la llave de contac-
to en posición MAR:
A:Apertura/cierre del cristal izquierdo
B:Apertura/cierre del cristal derecho
Presione los pulsadores Ao Bpara
abrir/cerrar el cristal deseado.
Presionando brevemente uno de los dos
pulsadores se logra de la carrera “pro-
gresiva” del cristal, mientras que presio-
nando prolongadamente se activa el ac-
cionamiento “continuo automático”, ya
sea de apertura o de cierre. El cristal se
detiene en la posición deseada si se pre-
siona nuevamente el pulsador Ao B.
Los elevalunas están equipados con un sis-
tema de seguridad (si está previsto) ca-
paz de reconocer la eventual presencia de
un obstáculo durante el movimiento de
cierre del cristal; al encontrar un obstá-
culo, el sistema interrumpe e invierte in-
mediatamente el recorrido del cristal.ADVERTENCIA En el caso que se activa-
ra la función antiaplastamiento 5 veces en
el plazo de 1 minuto, el sistema entra au-
tomáticamente en modo “recovery” (au-
toprotección). Esta condición es confir-
mada por el ascenso progresivo del cris-
tal durante el cierre.
En este caso, es necesario realizar el pro-
cedimiento de restablecimiento del siste-
ma, procediendo como sigue:
❒abra los cristales;
o bien,
❒gire la llave de contacto a la posición
STOPy luego, a MAR.
Si no hay anomalías, el elevalunas reanu-
da automáticamente su funcionamiento
normal.ADVERTENCIA Con llave de contacto en
posición STOPo fuera del conmutador
de arranque, los elevalunas permanecen
activos durante aproximadamente 2 mi-
nutos y se desactivan inmediatamente lue-
go de la apertura de una de las puertas.
fig. 78F0T0044mEl uso inapropiado de los ele-
valunas eléctricos puede ser
peligroso. Antes y durante el acciona-
miento, asegurarse siempre de que los
pasajeros no estén expuestos al ries-
go de lesiones provocadas ya sea di-
rectamente por los cristales en movi-
miento o por objetos personales en-
ganchados o golpeados por los mismos.
ADVERTENCIA
Al descender del vehículo, qui-
tar siempre la llave del con-
mutador de arranque para evitar que
los elevalunas eléctricos, activados ac-
cidentalmente, constituyan un peligro
para los que permanecen en el coche.
ADVERTENCIA
ELEVALUNAS DELANTEROS
MANUALES
En algunas versiones los elevalunas delan-
teros poseen mando manual.
Para la apertura/cierre, accionar la mani-
lla correspondiente.
036-082 Fiorino SPA 13-02-2008 9:43 Pagina 66

67
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

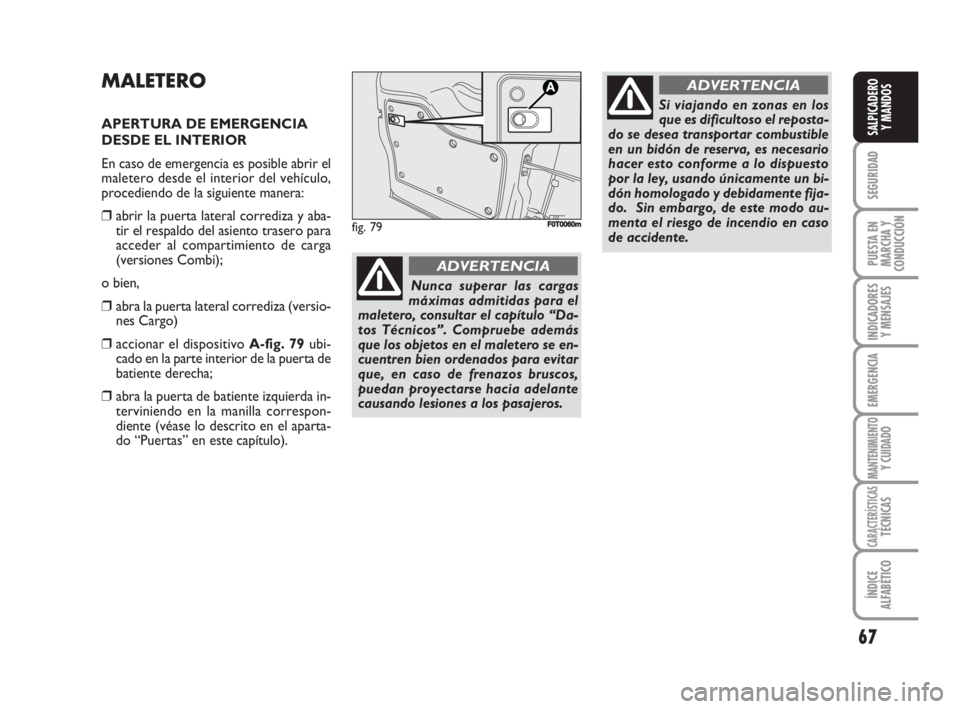

MALETERO
APERTURA DE EMERGENCIA
DESDE EL INTERIOR
En caso de emergencia es posible abrir el
maletero desde el interior del vehículo,
procediendo de la siguiente manera:
❒abrir la puerta lateral corrediza y aba-
tir el respaldo del asiento trasero para
acceder al compartimiento de carga
(versiones Combi);
o bien,
❒abra la puerta lateral corrediza (versio-
nes Cargo)
❒accionar el dispositivo A-fig. 79ubi-
cado en la parte interior de la puerta de
batiente derecha;
❒abra la puerta de batiente izquierda in-
terviniendo en la manilla correspon-
diente (véase lo descrito en el aparta-
do “Puertas” en este capítulo).
fig. 79F0T0060m
Nunca superar las cargas
máximas admitidas para el
maletero, consultar el capítulo “Da-
tos Técnicos”. Compruebe además
que los objetos en el maletero se en-
cuentren bien ordenados para evitar
que, en caso de frenazos bruscos,
puedan proyectarse hacia adelante
causando lesiones a los pasajeros.
ADVERTENCIA
Si viajando en zonas en los
que es dificultoso el reposta-
do se desea transportar combustible
en un bidón de reserva, es necesario
hacer esto conforme a lo dispuesto
por la ley, usando únicamente un bi-
dón homologado y debidamente fija-
do. Sin embargo, de este modo au-
menta el riesgo de incendio en caso
de accidente.
ADVERTENCIA
036-082 Fiorino SPA 13-02-2008 9:43 Pagina 67

68
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

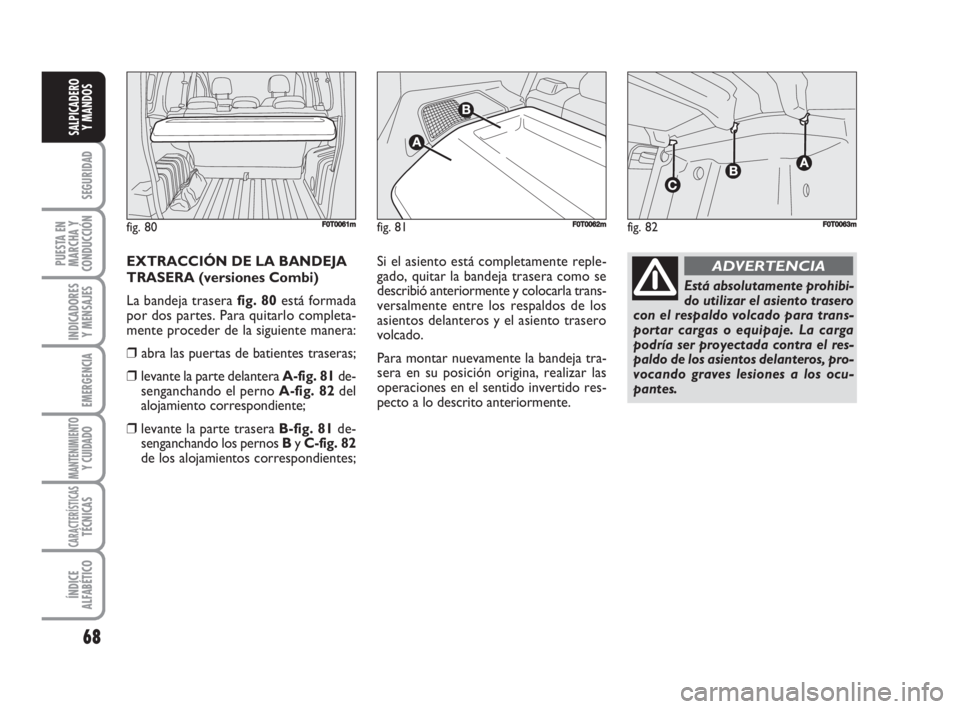

EXTRACCIÓN DE LA BANDEJA
TRASERA (versiones Combi)
La bandeja trasera fig. 80está formada
por dos partes. Para quitarlo completa-
mente proceder de la siguiente manera:
❒abra las puertas de batientes traseras;
❒levante la parte delantera A-fig. 81de-
senganchando el perno A-fig. 82del
alojamiento correspondiente;
❒levante la parte trasera B-fig. 81de-
senganchando los pernos By C-fig. 82
de los alojamientos correspondientes;Si el asiento está completamente reple-
gado, quitar la bandeja trasera como se
describió anteriormente y colocarla trans-
versalmente entre los respaldos de los
asientos delanteros y el asiento trasero
volcado.
Para montar nuevamente la bandeja tra-
sera en su posición origina, realizar las
operaciones en el sentido invertido res-
pecto a lo descrito anteriormente.
fig. 80F0T0061mfig. 81
A
A
F0T0062mfig. 82
AAA
F0T0063m
Está absolutamente prohibi-
do utilizar el asiento trasero
con el respaldo volcado para trans-
portar cargas o equipaje. La carga
podría ser proyectada contra el res-
paldo de los asientos delanteros, pro-
vocando graves lesiones a los ocu-
pantes.
ADVERTENCIA
036-082 Fiorino SPA 13-02-2008 9:43 Pagina 68

69
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

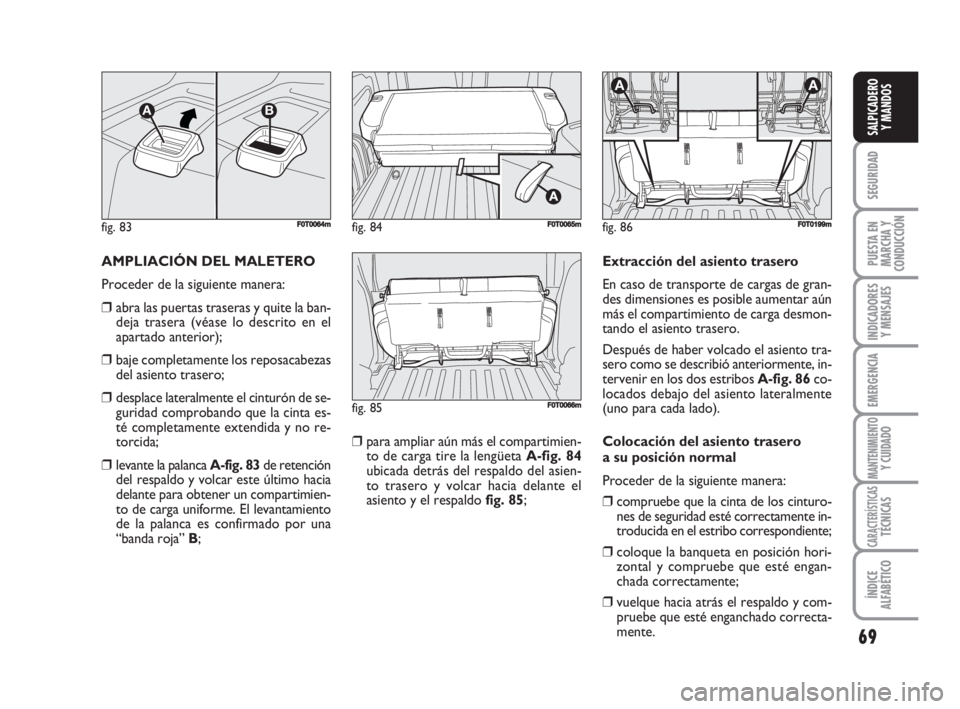

AMPLIACIÓN DEL MALETERO
Proceder de la siguiente manera:
❒abra las puertas traseras y quite la ban-
deja trasera (véase lo descrito en el
apartado anterior);
❒baje completamente los reposacabezas
del asiento trasero;
❒desplace lateralmente el cinturón de se-
guridad comprobando que la cinta es-
té completamente extendida y no re-
torcida;
❒levante la palanca A-fig. 83de retención
del respaldo y volcar este último hacia
delante para obtener un compartimien-
to de carga uniforme. El levantamiento
de la palanca es confirmado por una
“banda roja” B;❒para ampliar aún más el compartimien-
to de carga tire la lengüeta A-fig. 84
ubicada detrás del respaldo del asien-
to trasero y volcar hacia delante el
asiento y el respaldo fig. 85;Extracción del asiento trasero
En caso de transporte de cargas de gran-
des dimensiones es posible aumentar aún
más el compartimiento de carga desmon-
tando el asiento trasero.
Después de haber volcado el asiento tra-
sero como se describió anteriormente, in-
tervenir en los dos estribos A-fig. 86co-
locados debajo del asiento lateralmente
(uno para cada lado).
Colocación del asiento trasero
a su posición normal
Proceder de la siguiente manera:
❒compruebe que la cinta de los cinturo-
nes de seguridad esté correctamente in-
troducida en el estribo correspondiente;
❒coloque la banqueta en posición hori-
zontal y compruebe que esté engan-
chada correctamente;
❒vuelque hacia atrás el respaldo y com-
pruebe que esté enganchado correcta-
mente.
fig. 83
AB
F0T0064mfig. 84F0T0065m
fig. 85F0T0066m
fig. 86
AA
F0T0199m
036-082 Fiorino SPA 13-02-2008 9:43 Pagina 69

70
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
fig. 89FF0T0045m
fig. 90F0T0067mAntes de levantar el capó,
asegúrese de que el brazo del
limpiaparabrisas no esté levantado
del cristal.
ADVERTENCIA

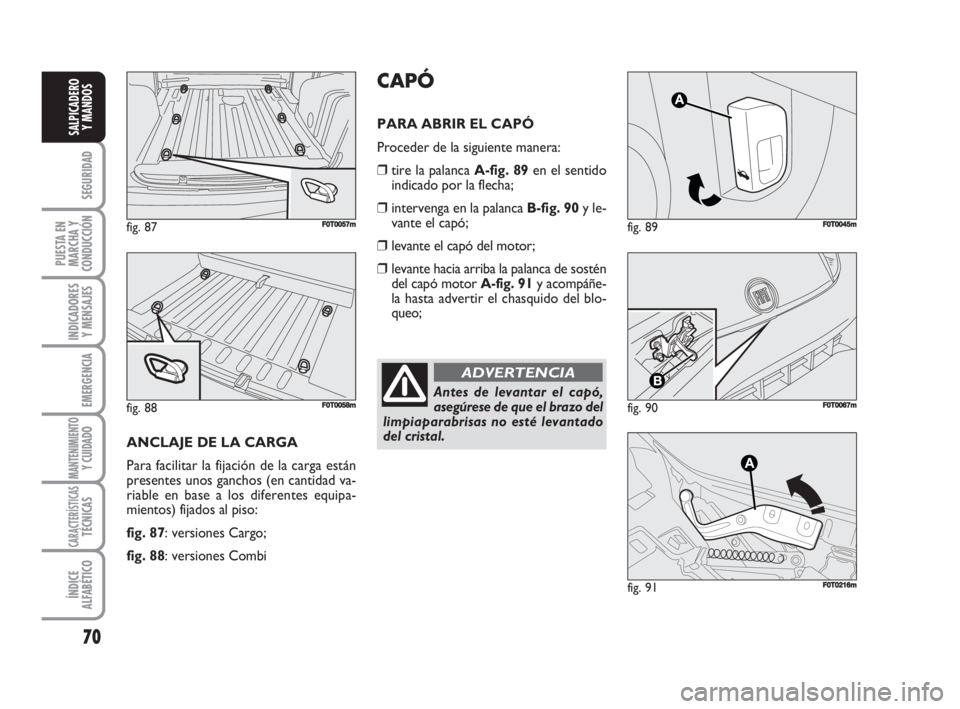

ANCLAJE DE LA CARGA
Para facilitar la fijación de la carga están
presentes unos ganchos (en cantidad va-
riable en base a los diferentes equipa-
mientos) fijados al piso:
fig. 87: versiones Cargo;
fig. 88: versiones Combi

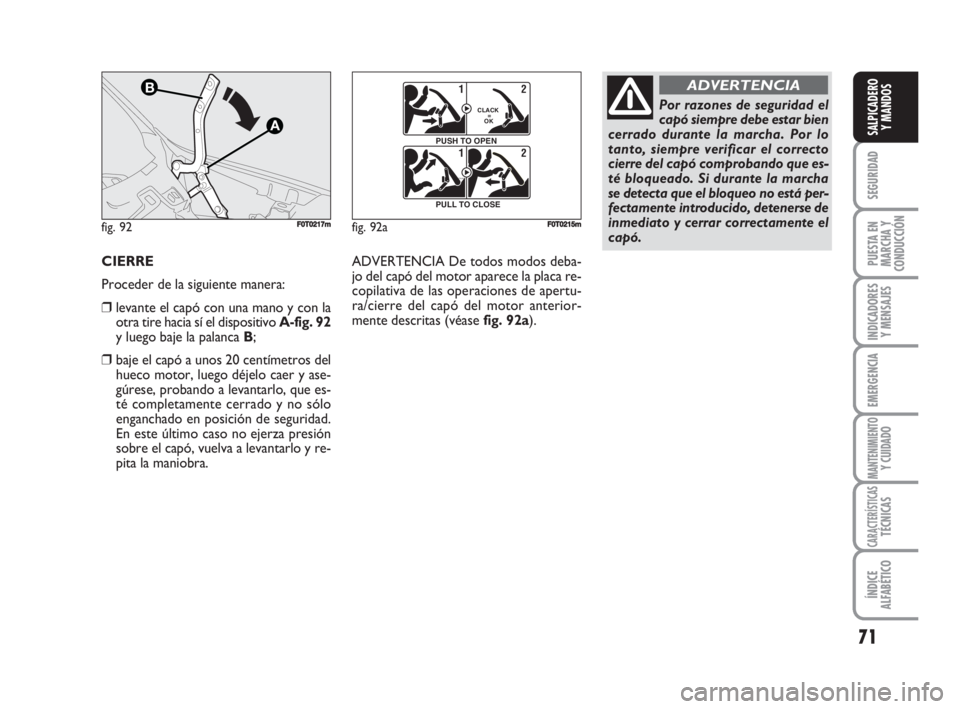

CAPÓ
PARA ABRIR EL CAPÓ
Proceder de la siguiente manera:
❒tire la palanca A-fig. 89en el sentido
indicado por la flecha;
❒intervenga en la palanca B-fig. 90y le-
vante el capó;
❒levante el capó del motor;
❒levante hacia arriba la palanca de sostén
del capó motor A-fig. 91y acompáñe-
la hasta advertir el chasquido del blo-
queo;
fig. 87F0T0057m
fig. 88F0T0058m
fig. 91
A
F0T0216m
036-082 Fiorino SPA 13-02-2008 9:43 Pagina 70

CIERRE
Proceder de la siguiente manera:
❒levante el capó con una mano y con la
otra tire hacia sí el dispositivo A-fig. 92
y luego baje la palanca B;
❒baje el capó a unos 20 centímetros del
hueco motor, luego déjelo caer y ase-
gúrese, probando a levantarlo, que es-
té completamente cerrado y no sólo
enganchado en posición de seguridad.
En este último caso no ejerza presión
sobre el capó, vuelva a levantarlo y re-
pita la maniobra.ADVERTENCIA De todos modos deba-
jo del capó del motor aparece la placa re-
copilativa de las operaciones de apertu-
ra/cierre del capó del motor anterior-
mente descritas (véase fig. 92a).
Por razones de seguridad el
capó siempre debe estar bien
cerrado durante la marcha. Por lo
tanto, siempre verificar el correcto
cierre del capó comprobando que es-
té bloqueado. Si durante la marcha
se detecta que el bloqueo no está per-
fectamente introducido, detenerse de
inmediato y cerrar correctamente el
capó.
ADVERTENCIA
71
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
fig. 92
A
B
FF0T0217mfig. 92a
F0Q0603m
12
CLACK
=
OK
PUSH TO OPEN12
PULL TO CLOSE
F0T0215m
036-082 Fiorino SPA 13-02-2008 9:43 Pagina 71
