2008 FIAT DUCATO Instructieboek (in Dutch)

instructieboekje
FIATDUCATO
603.81.177 NL

Geachte cliënt,
Hartelijk dank dat u voor een Fiat hebt gekozen en gefeliciteerd met uw keuze voor de Fiat Ducato.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden. Dit instructieboekje bevat
informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw Fiat Ducato volledig te benutten.
Wij raden u aan om de aanwijzingen en tips bij de symbolen onder aan de pagina aandachtig te lezen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de de “Service- en garantiehandleiding” vindt u naast het schema voor het geprogrammeerd onderhoud:
❒het garantiecertificaat en de bijbehorende voorwaarden
❒een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de Fiat Ducato beschreven worden,
dient u zich aan de informatie te houden met betrekking tot de uitrusting, de motoruitvoering en
het model van de auto die u gekocht hebt.

ABSOLUUT LEZEN!


K
BRANDSTOF TANKEN
Tank uitsluitend diesel voor motorvoertuigen conform de Europese specificatie EN590.
Het gebruik van andere producten of mengsels kan de motor onherstelbaar beschadigen en het vervallen van de
garantie tot gevolg hebben.
MOTOR STARTEN
Controleer of de handrem is aangetrokken; zet de versnellingspook in vrij; trap het koppelingspedaal volledig in, maar
trap het gaspedaal niet in; draai vervolgens de start-/contactsleutel in stand MAR en wacht tot de waarschuwings-
lampjes
Yen mdoven; draai de start-/contactsleutel in stand AVV en laat de sleutel los zodra de motor aan-
slaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de katalysator hoge temperaturen. Parkeer daarom niet boven gras,
droge bladeren, dennennaalden of ander brandbaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem, dat continu controles uitvoert op de componenten die van invloed
zijn op de uitlaatgasemissie zodat overmatige vervuiling van het milieu wordt voorkomen.

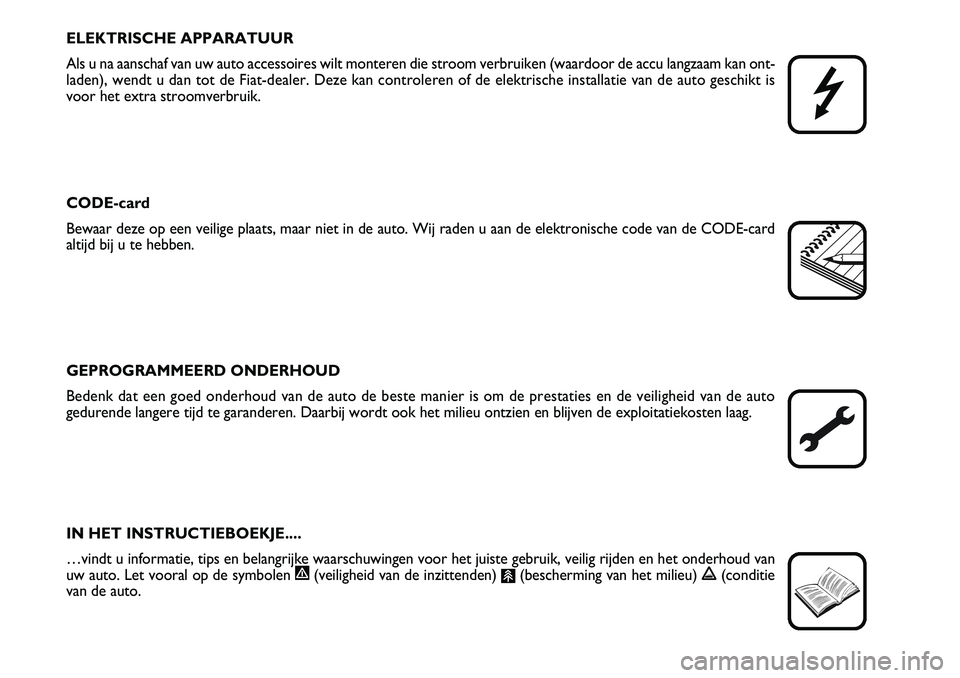

ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt monteren die stroom verbruiken (waardoor de accu langzaam kan ont-
laden), wendt u dan tot de Fiat-dealer. Deze kan controleren of de elektrische installatie van de auto geschikt is
voor het extra stroomverbruik.
CODE-card
Bewaar deze op een veilige plaats, maar niet in de auto. Wij raden u aan de elektronische code van de CODE-card
altijd bij u te hebben.
GEPROGRAMMEERD ONDERHOUD
Bedenk dat een goed onderhoud van de auto de beste manier is om de prestaties en de veiligheid van de auto
gedurende langere tijd te garanderen. Daarbij wordt ook het milieu ontzien en blijven de exploitatiekosten laag.
IN HET INSTRUCTIEBOEKJE....
…vindt u informatie, tips en belangrijke waarschuwingen voor het juiste gebruik, veilig rijden en het onderhoud van
uw auto. Let vooral op de symbolen
"(veiligheid van de inzittenden) #(bescherming van het milieu) !(conditie
van de auto.


4
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING DASHBOARD EN BEDIENING ....................................... 5
SYMBOLEN ........................................................................... 6
FIAT CODE ........................................................................... 6
DE SLEUTELS ........................................................................ 8
DIEFSTALALARM................................................................. 13
START-/CONTACTSLOT ................................................. 15
INSTRUMENTENPANEEL ................................................. 16
INSTRUMENTEN ................................................................ 17
DIGITAAL DISPLAY ............................................................ 20
MULTIFUNCTIONEEL DISPLAY ..................................... 26
TRIP COMPUTER ................................................................ 35
ZITPLAATSEN ...................................................................... 37
HOOFDSTEUNEN .............................................................. 43
STUURWIEL ......................................................................... 44
SPIEGELS ................................................................................ 45
VERWARMING EN VENTILATIE .................................... 47
AIRCONDITIONING, HANDBEDIEND ....................... 51
AIRCONDITIONING, AUTOMATISCH........................ 55
EXTRA VERWARMING .....................................................65
AUTONOME EXTRA VERWARMING........................... 66
EXTRA VERWARMING ACHTER ...................................72
EXTRA AIRCONDITIONING ACHTER........................ 73
BUITENVERLICHTING ...................................................... 74
RUITEN REINIGEN ............................................................. 77CRUISE-CONTROL ............................................................ 79
PLAFONDVERLICHTING ................................................. 81
BEDIENINGSORGANEN .................................................. 82
NOODSCHAKELAAR VOOR ONDERBREKING
BRANDSTOFTOEVOER
EN ELEKTRISCHE VOEDING........................................... 84
INTERIEURUITRUSTING ...................................................85
TACHOGRAAF..................................................................... 91
PORTIEREN .......................................................................... 92
RUITBEDIENING ................................................................. 97
MOTORKAP ......................................................................... 98
IMPERIAAL/SKIDRAGER ................................................... 100
KOPLAMPEN ........................................................................ 101
ABS ..........................................................................................102
ESP-SYSTEEM ........................................................................ 103
EOBD-SYSTEEM ................................................................... 106
PARKEERSENSOREN ......................................................... 107
AUTORADIO ....................................................................... 108
EXTRA ACCESSOIRES ....................................................... 109
TANKEN MET DE FIAT DUCATO ................................ 110
BESCHERMING VAN HET MILIEU ................................. 112
ROETFILTER (DPF).............................................................. 112
D
D D D
A A A A
S S S S
H H H H
B B B B
O O O O
A A A A
R R R R
D D D D
E E E E
N N N N
B B B B
E E E E
D D D D
I I I I
E E E E
N N N N
I I I I
N N N N
G G G G

DASHBOARD
De aanwezigheid en de opstelling van de bedieningsknoppen, de instrumenten en de controlelampjes kunnen per uitvoering
verschillen.
1.Vaste uitstroomopeningen zijkant - 2.Verstelbare uitstroomopeningen zijkant - 3.Linker hendel: bediening buitenverlichting
4.Instrumentenpaneel en waarschuwingslampjes - 5.Rechter hendel: bediening ruitenwissers, achterruitwisser, trip computer
6.Verstelbare uitstroomopeningen midden - 7.Autoradio (indien aanwezig) - 8.Opbergvak/Frontairbag passagierszijde (indien aan-
wezig) - 9.Dashboardkastje - 10.Aansteker/12V-stekkerdoos - 11.Bedieningsknoppen verwarming/ventilatie/airconditioning
12.Bedieningsknoppen op het dashboard - 13.Versnellingspook - 14.Start-/contacslot - 15. Hendel stuurwielverstelling -
16.Frontairbag bestuurderszijde - 17.Schakelaarpaneel: koplampafstelling/digitaal display/multifunctioneel display.
5
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
F0N0320mfig. 1

6
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
SYMBOLEN
Op of in de nabijheid van enkele onder-
delen van uw auto zijn plaatjes met een be-
paalde kleur aangebracht, met daarop
symbolen die uw aandacht vragen en die
voorzorgsmaatregelen aangeven die u in
acht moet nemen als u met het be-
treffende onderdeel te maken krijgt.
Onder de motorkap fig. 2is een plaatje
aangebracht, waarop de betekenis van de
symbolen wordt verklaard.
FIAT CODE
Voor een nog betere bescherming tegen
diefstal is de auto uitgerust met een elek-
tronische startblokkering. Het systeem
schakelt automatisch in als de start-/
contactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische
component gemonteerd die bij het star-
ten van de motor een signaal ontvangt via
een speciale antenne die in het start-/
contactslot is ingebouwd. Het signaal
wordt bij het starten omgezet in een
gecodeerd signaal en vervolgens aan de
regeleenheid van de Fiat CODE gezonden,
die, als de code wordt herkend, het
starten van de motor mogelijk maakt.
fig. 2F0N0002m

7
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
Draai in dat geval de sleutel in stand
STOPen vervolgens opnieuw in stand
MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog niet
aanslaat, wendt u dan tot de Fiat-dealer.
BELANGRIJK Elke sleutel heeft een eigen
code, die in de regeleenheid van het sys-
teem moet worden opgeslagen. Voor het
opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot de Fiat-dealer wen-
den.Als het lampje Ytijdens het rijden gaat branden
❒Als het lampje Ygaat branden, be-
tekent dit dat het systeem zichzelf con-
troleert (bijv. bij een vermindering van
de spanning).
❒Als het lampje Yblijft branden, moet
u zich tot de Fiat-dealer wenden.
Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand MARdraait, dan stuurt het
Fiat CODE-systeem een code naar de
regeleenheid van de motor die, als de
code wordt herkend, de blokkering van
de functies opheft.
De code wordt alleen verzonden als de
regeleenheid van het Fiat CODE-systeem
de door de sleutel verzonden code heeft
herkend.
Iedere keer als u de contactsleutel in stand
STOPzet, schakelt de Fiat CODE de
functies van de elektronische regeleenheid
van de motor uit.
Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het
waarschuwingslampje
Ybranden terwijl
op het display een bericht verschijnt (zie
het hoofdstuk “Lampjes en berichten”).
