Page 173 of 250

172EN CASO DE EMERGENCIA

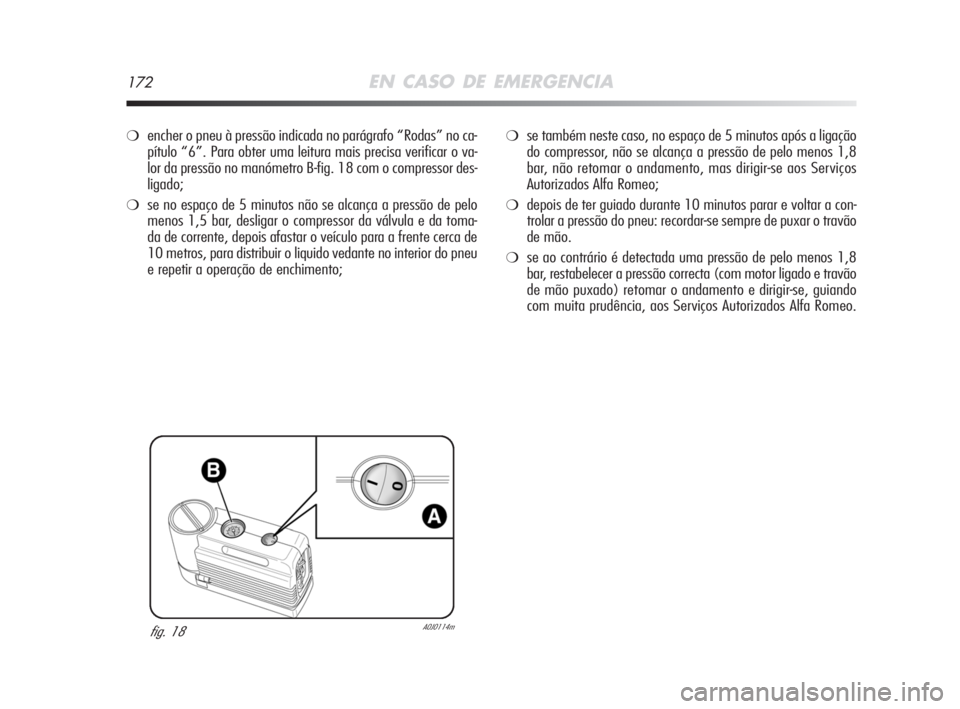

❍encher o pneu à pressão indicada no parágrafo “Rodas” no ca-
pítulo “6”. Para obter uma leitura mais precisa verificar o va-
lor da pressão no manómetro B-fig. 18 com o compressor des-
ligado;
❍se no espaço de 5 minutos não se alcança a pressão de pelo
menos 1,5 bar, desligar o compressor da válvula e da toma-
da de corrente, depois afastar o veículo para a frente cerca de
10 metros, para distribuir o liquido vedante no interior do pneu
e repetir a operação de enchimento;
fig. 18A0J0114m
❍se também neste caso, no espaço de 5 minutos após a ligação
do compressor, não se alcança a pressão de pelo menos 1,8
bar, não retomar o andamento, mas dirigir-se aos Serviços
Autorizados Alfa Romeo;
❍depois de ter guiado durante 10 minutos parar e voltar a con-
trolar a pressão do pneu: recordar-se sempre de puxar o travão
de mão.
❍se ao contrário é detectada uma pressão de pelo menos 1,8
bar, restabelecer a pressão correcta (com motor ligado e travão
de mão puxado) retomar o andamento e dirigir-se, guiando
com muita prudência, aos Serviços Autorizados Alfa Romeo.
159-196 Alfa MiTo P 11-06-2008 11:16 Pagina 172
Page 174 of 250
EN CASO DE EMERGENCIA173
4
fig. 19A0J0225m
A
CONTROLO E RESTABELECIMENTO DA PRESSÃO
O compressor pode ser utilizado também só para controlar e even-
tualmente restabelecer a pressão dos pneus. Desprender a fixação
rápida A-fig. 19 e ligá-la directamente à válvula do pneu a en-
cher.
SUBSTITUIÇÃO DA GARRAFA
Proceder como a seguir indicado:
❍desengatar o engate A-fig. 20 e desligar o tubo B;
❍rodar em sentido anti-horário a garrafa a substituir e levantá-la;
❍introduzir a nova garrafa e rodá-la em sentido horário;
❍irserir o engate A ou ligar o tubo B na sua sede.
fig. 20A0J0115m
159-196 Alfa MiTo P 11-06-2008 11:16 Pagina 173
Page 175 of 250

174EN CASO DE EMERGENCIA

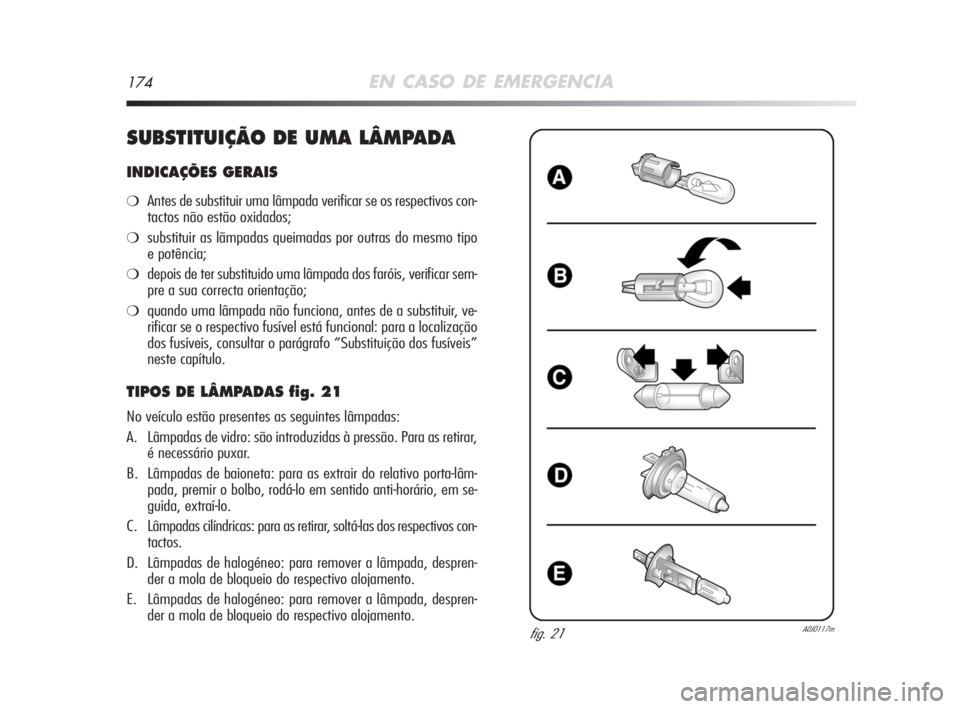

SUBSTITUIÇÃO DE UMA LÂMPADA
INDICAÇÕES GERAIS
❍Antes de substituir uma lâmpada verificar se os respectivos con-
tactos não estão oxidados;
❍substituir as lãmpadas queimadas por outras do mesmo tipo
e potência;
❍depois de ter substituido uma lâmpada dos faróis, verificar sem-
pre a sua correcta orientação;
❍quando uma lâmpada não funciona, antes de a substituir, ve-
rificar se o respectivo fusível está funcional: para a localização
dos fusíveis, consultar o parágrafo “Substituição dos fusíveis”
neste capítulo.
TIPOS DE LÂMPADAS fig. 21
No veículo estão presentes as seguintes lâmpadas:
A. Lâmpadas de vidro: são introduzidas à pressão. Para as retirar,
é necessário puxar.
B. Lâmpadas de baioneta: para as extrair do relativo porta-lâm-
pada, premir o bolbo, rodá-lo em sentido anti-horário, em se-
guida, extraí-lo.
C. Lâmpadas cilíndricas: para as retirar, soltá-las dos respectivos con-
tactos.
D. Lâmpadas de halogéneo: para remover a lâmpada, despren-
der a mola de bloqueio do respectivo alojamento.
E. Lâmpadas de halogéneo: para remover a lâmpada, despren-
der a mola de bloqueio do respectivo alojamento.
fig. 21A0J0117m
159-196 Alfa MiTo P 11-06-2008 11:16 Pagina 174
Page 181 of 250
180EN CASO DE EMERGENCIA

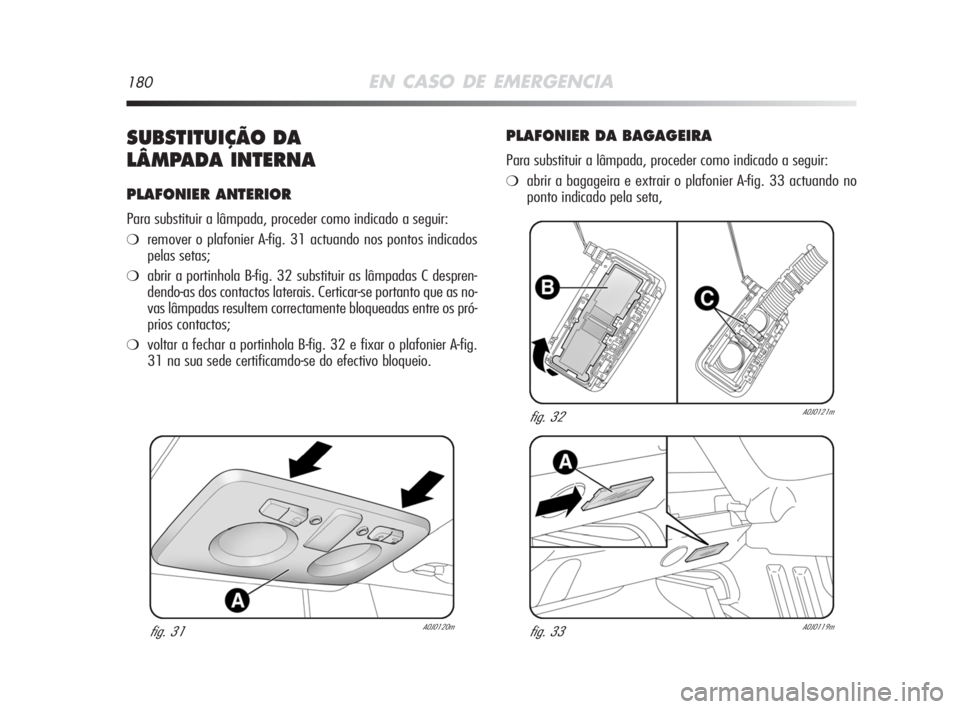

SUBSTITUIÇÃO DA
LÂMPADA INTERNA
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 31 actuando nos pontos indicados
pelas setas;
❍abrir a portinhola B-fig. 32 substituir as lâmpadas C despren-
dendo-as dos contactos laterais. Certicar-se portanto que as no-
vas lâmpadas resultem correctamente bloqueadas entre os pró-
prios contactos;
❍voltar a fechar a portinhola B-fig. 32 e fixar o plafonier A-fig.
31 na sua sede certificamdo-se do efectivo bloqueio.
PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira e extrair o plafonier A-fig. 33 actuando no
ponto indicado pela seta,
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
159-196 Alfa MiTo P 11-06-2008 11:16 Pagina 180
Page 183 of 250
182EN CASO DE EMERGENCIA

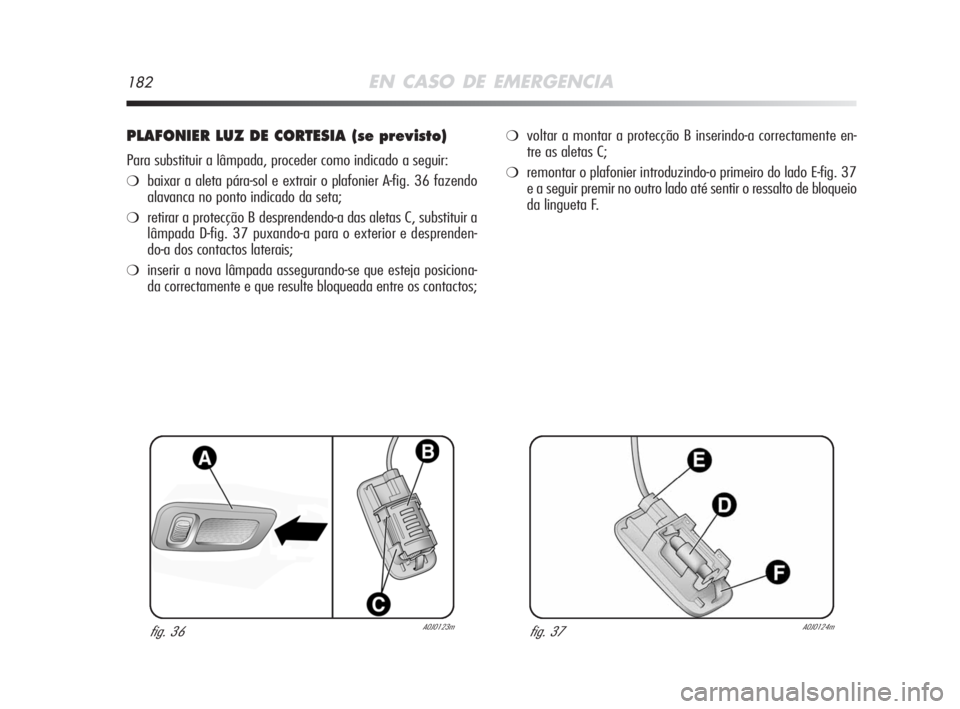

PLAFONIER LUZ DE CORTESIA (se previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❍baixar a aleta pára-sol e extrair o plafonier A-fig. 36 fazendo
alavanca no ponto indicado da seta;
❍retirar a protecção B desprendendo-a das aletas C, substituir a
lâmpada D-fig. 37 puxando-a para o exterior e desprenden-
do-a dos contactos laterais;
❍inserir a nova lâmpada assegurando-se que esteja posiciona-
da correctamente e que resulte bloqueada entre os contactos;
❍voltar a montar a protecção B inserindo-a correctamente en-
tre as aletas C;
❍remontar o plafonier introduzindo-o primeiro do lado E-fig. 37
e a seguir premir no outro lado até sentir o ressalto de bloqueio
da lingueta F.
fig. 36A0J0123mfig. 37A0J0124m
159-196 Alfa MiTo P 11-06-2008 11:16 Pagina 182
Page 184 of 250

EN CASO DE EMERGENCIA183
4

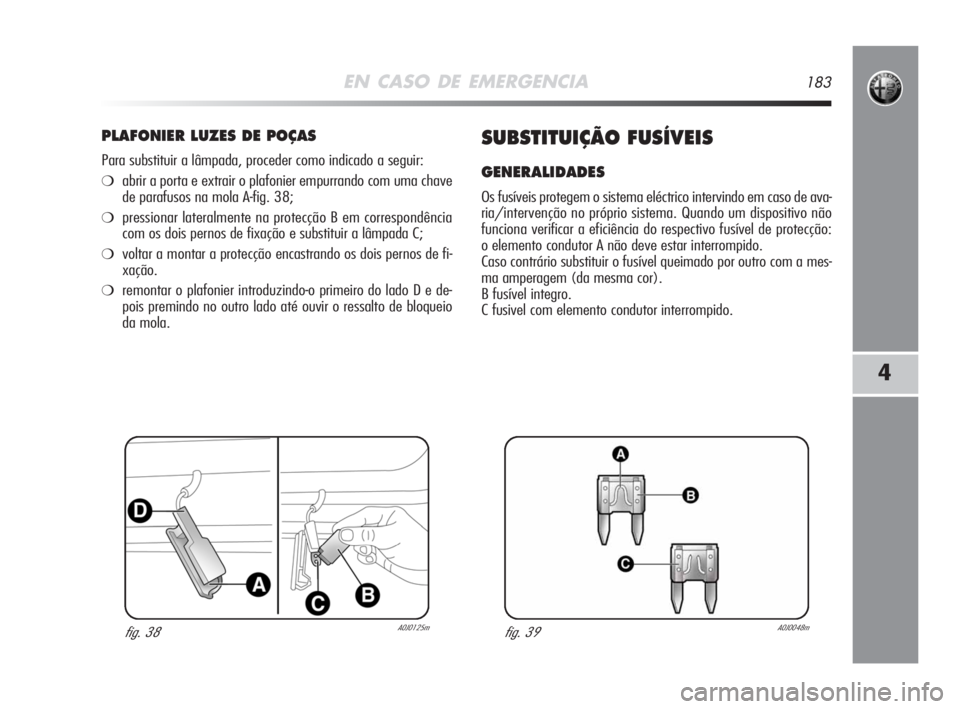

PLAFONIER LUZES DE POÇAS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a porta e extrair o plafonier empurrando com uma chave
de parafusos na mola A-fig. 38;
❍pressionar lateralmente na protecção B em correspondência
com os dois pernos de fixação e substituir a lâmpada C;
❍voltar a montar a protecção encastrando os dois pernos de fi-
xação.
❍remontar o plafonier introduzindo-o primeiro do lado D e de-
pois premindo no outro lado até ouvir o ressalto de bloqueio
da mola.
SUBSTITUIÇÃO FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico intervindo em caso de ava-
ria/intervenção no próprio sistema. Quando um dispositivo não
funciona verificar a eficiência do respectivo fusível de protecção:
o elemento condutor A não deve estar interrompido.
Caso contrário substituir o fusível queimado por outro com a mes-
ma amperagem (da mesma cor).
B fusível integro.
C fusivel com elemento condutor interrompido.
fig. 39A0J0048mfig. 38A0J0125m
159-196 Alfa MiTo P 11-06-2008 11:16 Pagina 183
Page 186 of 250
EN CASO DE EMERGENCIA185
4
fig. 41A0J0127m
Se tiver de lavar o vão do motor ter cuidado para
não incidir directamente com o jacto de água na

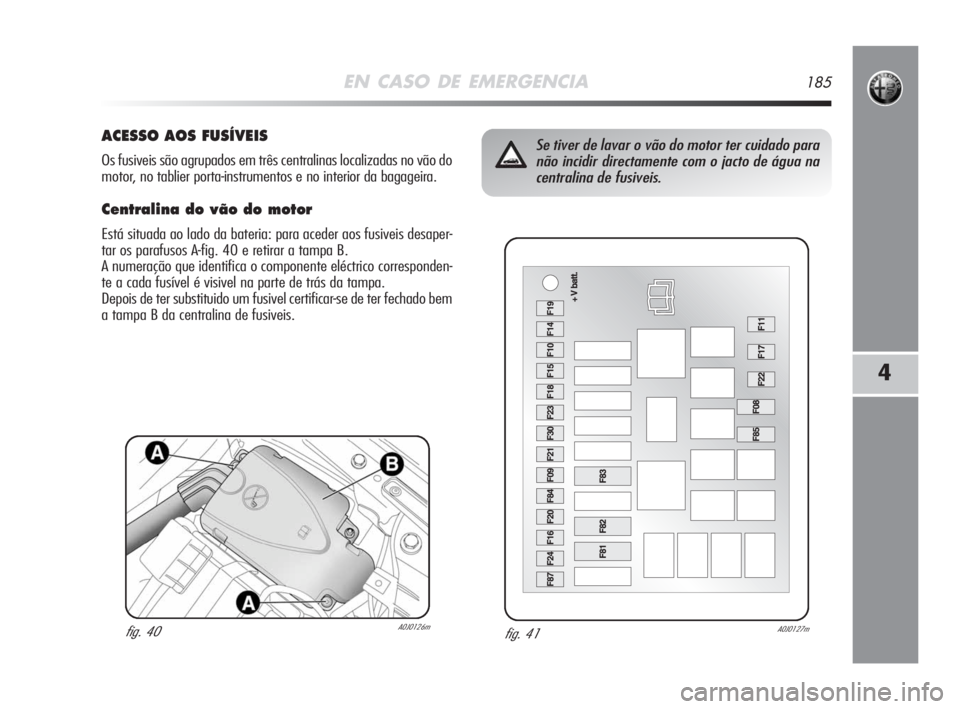

centralina de fusiveis.ACESSO AOS FUSÍVEIS
Os fusiveis são agrupados em três centralinas localizadas no vão do
motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor
Está situada ao lado da bateria: para aceder aos fusiveis desaper-
tar os parafusos A-fig. 40 e retirar a tampa B.
A numeração que identifica o componente eléctrico corresponden-
te a cada fusível é visivel na parte de trás da tampa.
Depois de ter substituido um fusivel certificar-se de ter fechado bem
a tampa B da centralina de fusiveis.
fig. 40A0J0126m
159-196 Alfa MiTo P 11-06-2008 11:16 Pagina 185
Page 192 of 250

EN CASO DE EMERGENCIA191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20

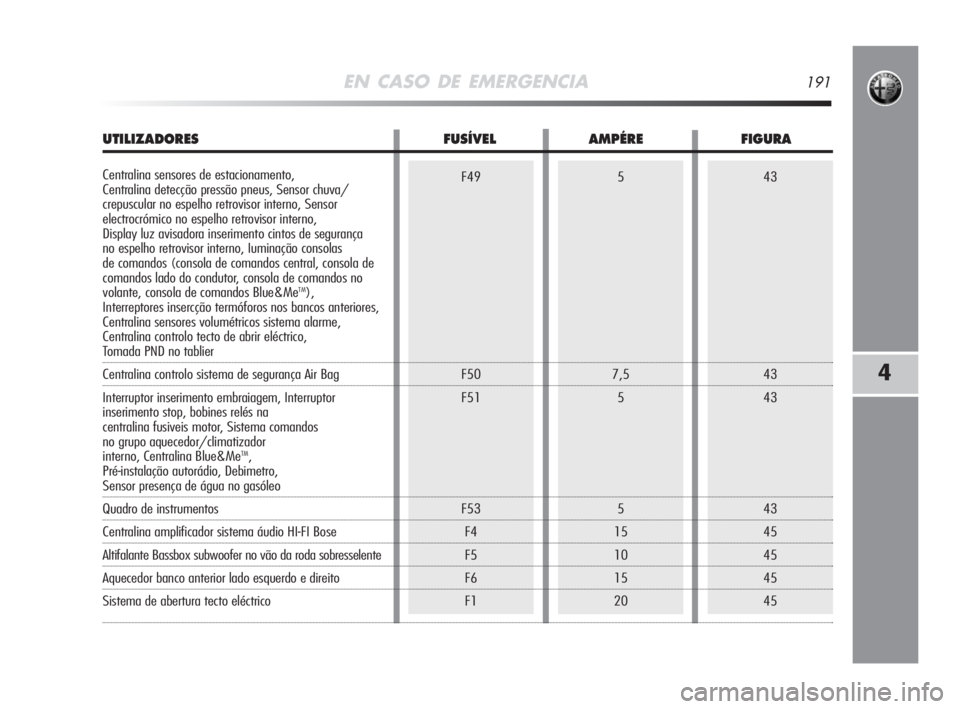

UTILIZADORES FUSÍVEL AMPÉRE FIGURA
Centralina sensores de estacionamento,
Centralina detecção pressão pneus, Sensor chuva/
crepuscular no espelho retrovisor interno, Sensor
electrocrómico no espelho retrovisor interno,
Display luz avisadora inserimento cintos de segurança
no espelho retrovisor interno, Iuminação consolas
de comandos (consola de comandos central, consola de
comandos lado do condutor, consola de comandos no
volante, consola de comandos Blue&Me
TM),
Interreptores insercção termóforos nos bancos anteriores,
Centralina sensores volumétricos sistema alarme,
Centralina controlo tecto de abrir eléctrico,
Tomada PND no tablier
Centralina controlo sistema de segurança Air Bag
Interruptor inserimento embraiagem, Interruptor
inserimento stop, bobines relés na
centralina fusiveis motor, Sistema comandos
no grupo aquecedor/climatizador
interno, Centralina Blue&Me
TM,
Pré-instalação autorádio, Debimetro,
Sensor presença de água no gasóleo
Quadro de instrumentos
Centralina amplificador sistema áudio HI-FI Bose
Altifalante Bassbox subwoofer no vão da roda sobresselente
Aquecedor banco anterior lado esquerdo e direito
Sistema de abertura tecto eléctrico
159-196 Alfa MiTo P 11-06-2008 11:16 Pagina 191
