159
6
IM NOTFALL

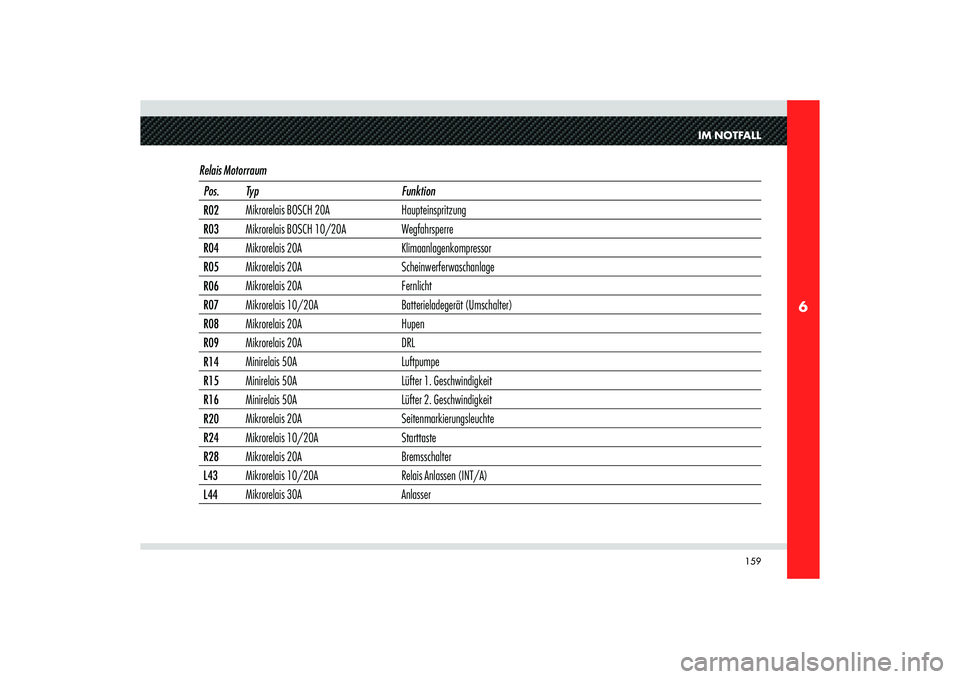

Relais Motorraum Pos. Typ Funktion
R02Mikrorelais BOSCH 20A Haupteinspritzung
R03Mikrorelais BOSCH 10/20A Wegfahrsperre
R04Mikrorelais 20A Klimaanlagenkompressor
R05Mikrorelais 20A Scheinwerferwaschanlage
R06Mikrorelais 20A Fernlicht
R07Mikrorelais 10/20A Batterieladegerät (Umschalter)
R08Mikrorelais 20A Hupen
R09Mikrorelais 20A DRL
R14Minirelais 50A Luftpumpe
R15Minirelais 50A Lüfter 1. Geschwindigkeit
R16Minirelais 50A Lüfter 2. Geschwindigkeit
R20Mikrorelais 20A Seitenmarkierungsleuchte
R24Mikrorelais 10/20A Starttaste
R28Mikrorelais 20A Bremsschalter
L43Mikrorelais 10/20A Relais Anlassen (INT/A)
L44Mikrorelais 30A Anlasser

160
6
Sicherungen im Motorraum Pos. Ampere Farbe Anlage / Komponente
MF01Maxi-Sicherung 40A Orange +30 ABS (Pumpe)
MF02Maxi-Sicherung 60A Blau Luftpumpe
MF03Maxi-Sicherung 40A Orange Lüfter 1. Geschwindigkeit
MF04Maxi-Sicherung 50A Rot Lüfter 2
. Geschwindigkeit
MF05Maxi-Sicherung 40A Orange Klimaanlagenaggregat
MF85Maxi-Sicherung 60A Blau +30 Relais- und Sicherungskasten vorne
F0620A Gelb +15 Schlüssel (Zündschlüssel)
F0730A Grün Hauptrelais Einspritzung, Spule Hauptrelais
F087,5A Braun +30 Einspritzung
F0910A Rot +87 Hauptrelais I.E.
F1015A Hellblau I.E. Sekundäre Vorrichtungen
F1115A Hellblau +87 Hauptrelais I.E.
F1410A Rot +15 I.E.
F1515A Hellblau DRL
F167,5A Braun Klimaanlagenkompressor
F1710A Rot Fernlicht links

161
6
IM NOTFALL

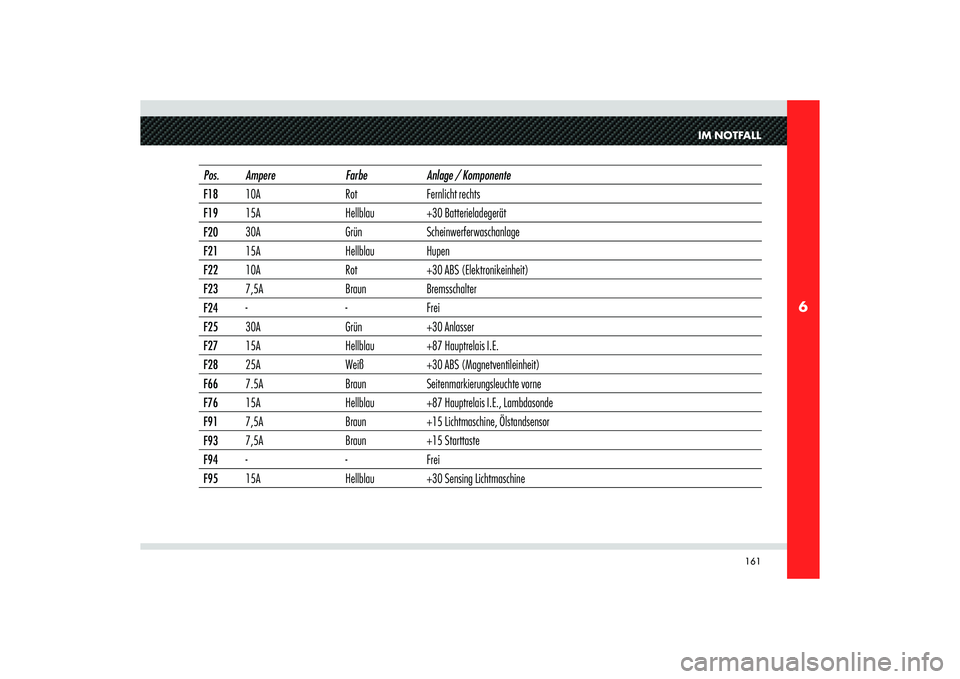

Pos. Ampere Farbe Anlage / Komponente
F1810A Rot Fernlicht rechts
F1915A Hellblau +30 Batterieladegerät
F2030A Grün Scheinwerferwaschanlage
F2115A Hellblau Hupen
F2210A Rot +30 ABS (Elektronikeinheit)
F237,5A Braun Bremsschalter
F24- - Frei
F2530A Grün +30 Anlasser
F2715A Hellblau +87 Hauptrelais I.E.
F2825A Weiß +30 ABS (Magnetventileinheit)
F667.5A Braun Seitenmarkierungsleuchte vorne
F7615A Hellblau +87 Hauptrelais I.E., Lambdasonde
F917,5A Braun +15 Lichtmaschine, Ölstandsensor
F937,5A Braun +15 Starttaste
F94- - Frei
F9515A Hellblau +30 Sensing Lichtmaschine

162
6
C
F-36
F-39
F-38
F-53
F-31F-52
F-41
F-43
F-40
F-44F-45
F-47
F-32
F-50
F-51F-46
F-33
F-37
F-42
F-12F-34
F-48
F-49
F-35
F-13
T01T12
T11T13

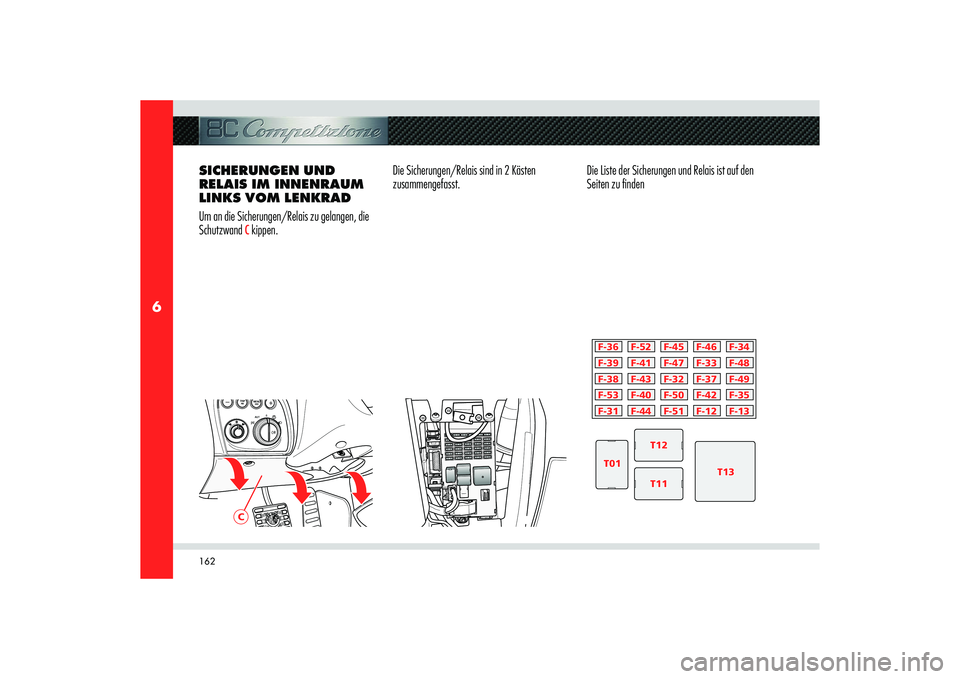

SICHERUNGEN UND
RELAIS IM INNENRAUM
LINKS VOM LENKRAD
Um an die Sicherungen/Relais zu gelangen, die
Schutzwand
C kippen.Die Sicherungen/Relais sind in 2 Kästen
zusammengefasst.Die Liste der Sicherungen und Relais ist auf den
Seiten zu finden

163
6
IM NOTFALL
Relais im Innenraum links vom LenkradPos. Typ Funktion
T01 Mikrorelais 30A Abblendlicht
T11 Mikrorelais 30A Heizbare Heckscheibe
T12 Mikrorelais 30A Vorrichtungen 1
T13 Maxirelais 50A Vorrichtungen 2
Sicherungen im Innenraum links vom Lenkrad
Pos. Ampere Farbe Anlage / Komponente
F12 15A Hellblau +30 Abblendlicht rechts
F13 15A Hellblau +30 Abblendlicht links
F31 7,5A Braun INT/A für Klimaanlagenaggregat., NBC (Body Computer-Knoten)
F32 10A Rot +30 Deckenleuchten Trittbrettleuchten, CAV, Fußraumleuchten Fahrer und Beifahrer
F33 20A Gelb Vorrüstung
F34 20A Gelb Vorrüstung
F35 7,5A Braun +15 Motorsignale, Spul. R5, R6, R9, R24, SCC, Steuerung Türver-/entriegelung
F36 10A Rot +30 NQS
F37 10A Rot +15 NQS, Scheinwerfer links und rechts
F38 15A Hellblau Heckscheibenschloss hinten

164
6
Pos. Ampere Farbe Anlage / Komponente
F39 10A Rot +30 NIM, NCL, EOBD, NTP, CSA
F40 30A Grün Heizbare Heckscheibe
F41 15A Hellblau Nicht belegt
F42 7,5 Braun +15 Gewichtssensoren (nur USA), Kontrollleuchte Airbagausschluss
F43 30A Grün Scheibenwischer/-waschanlage
F44 20A Gelb Zigarettenanzünder (am Tunnel)
F45 25A Weiß Nicht belegt
F46 15A Hellblau Nicht belegt
F47 20A Gelb Nicht belegt
F48 20A Gelb Nicht belegt
F49 7,5A Braun +15 für Bed. auf Konsole, Instrumententafel, Rückspiegel, Beleuchtung Notschalter, NCL, Sp R19.
F50 7,5A Braun +15 Airbag-Anlage
F51 7,5A Braun +15 NCR, Display Getriebewählhebel (für BL)
F52 15A Hellblau Frei
F53 10A Rot +30 Nebelschlussleuchten

165
6
D
IM NOTFALL

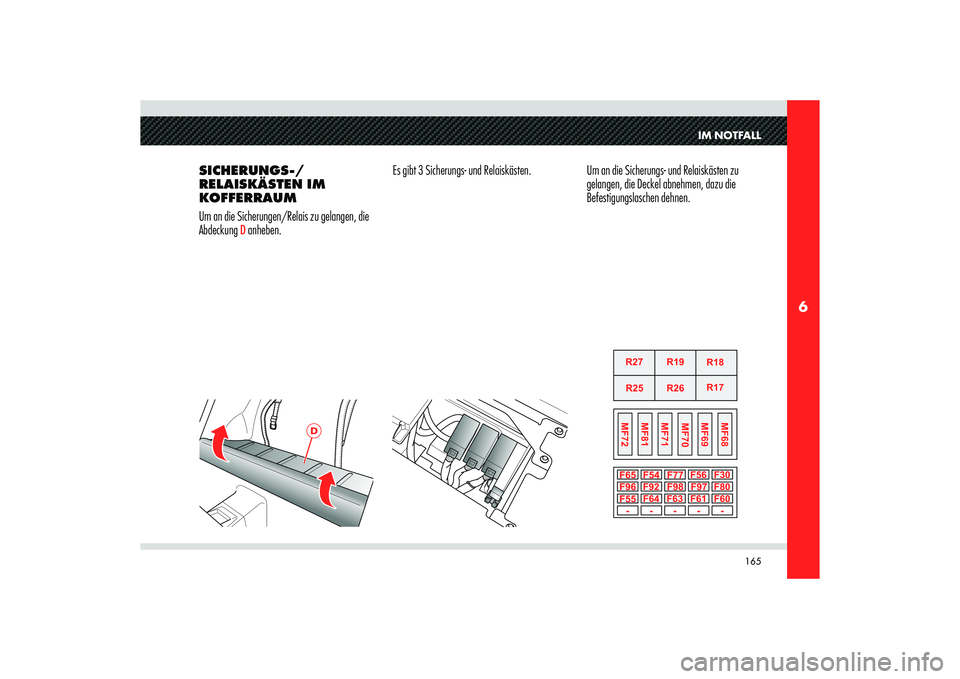

SICHERUNGS-/
RELAISKÄSTEN IM
KOFFERRAUM
Um an die Sicherungen/Relais zu gelangen, die
Abdeckung
D anheben.Es gibt 3 Sicherungs- und Relaiskästen. Um an die Sicherungs- und Relaiskästen zu
gelangen, die Deckel abnehmen, dazu die
Befestigungslaschen dehnen.

166
6
Relais im GepäckraumPos. Typ Funktion
R17 Mikrorelais BOSCH 20A Benzinpumpe 1. Geschwindigkeit
R18 Mikrorelais BOSCH 20A Benzinpumpe 2. Geschwindigkeit
R19 Mikrorelais 20A Rückwärtsgang
R25 Mikrorelais 20A Elektromotor Armaturenbrett-Handschuhfach
R26 Mikrorelais 20A Drittes Bremslicht
R27 - Frei
Sicherungen im Gepäckraum
Pos. Ampere Farbe Anlage / Komponente
F30 - - Frei
F54 20A Gelb Getriebe
F55 - - Frei
F56 - - Frei
F60 20A Gelb +30 Stellglieder Schlösser NPG (Fahrertürknoten), NPP (Beifahrertürknoten), Elektronik
Fensterhebermotoren links und rechts
F61 - - Frei
F63 20A Gelb +30 Benzinpumpe
F64 7,5A Braun +30 Rückwärtsgang
