2007 YAMAHA XMAX 250 Betriebsanleitungen (in German)

GAU23290

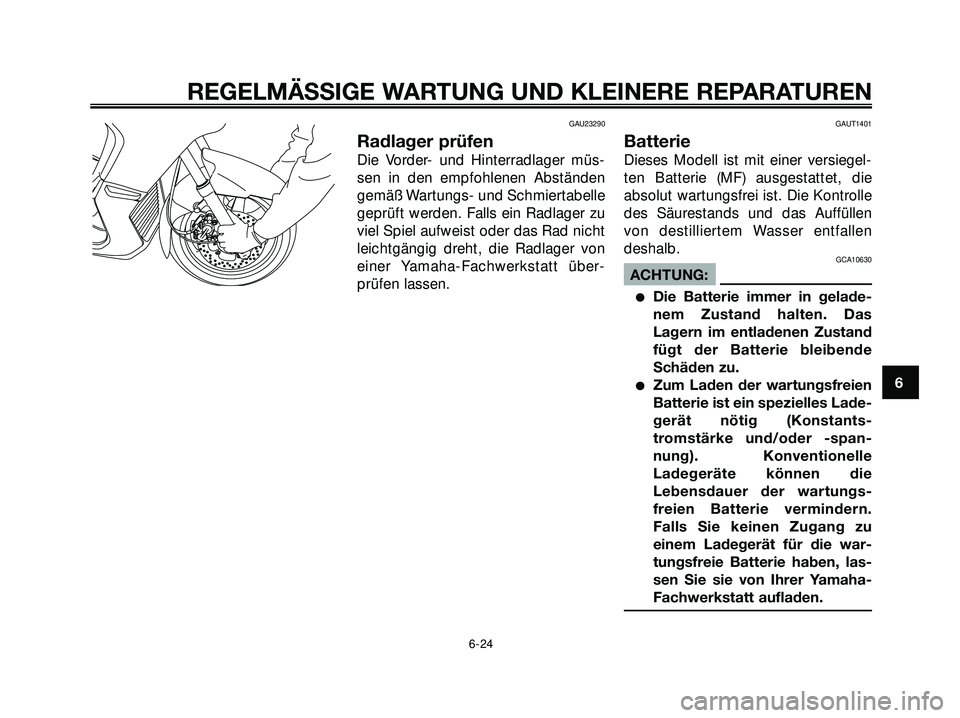

Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager zu
viel Spiel aufweist oder das Rad nicht
leichtgängig dreht, die Radlager von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAUT1401
Batterie
Dieses Modell ist mit einer versiegel-
ten Batterie (MF) ausgestattet, die
absolut wartungsfrei ist. Die Kontrolle
des Säurestands und das Auffüllen
von destilliertem Wasser entfallen
deshalb.
GCA10630
ACHTUNG:
Die Batterie immer in gelade-
nem Zustand halten. Das
Lagern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.
Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstants-
tromstärke und/oder -span-
nung). Konventionelle
Ladegeräte können die
Lebensdauer der wartungs-
freien Batterie vermindern.
Falls Sie keinen Zugang zu
einem Ladegerät für die war-
tungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-
Fachwerkstatt aufladen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
1C0-F8199-G3.qxd 3/11/06 12:39 Página 31

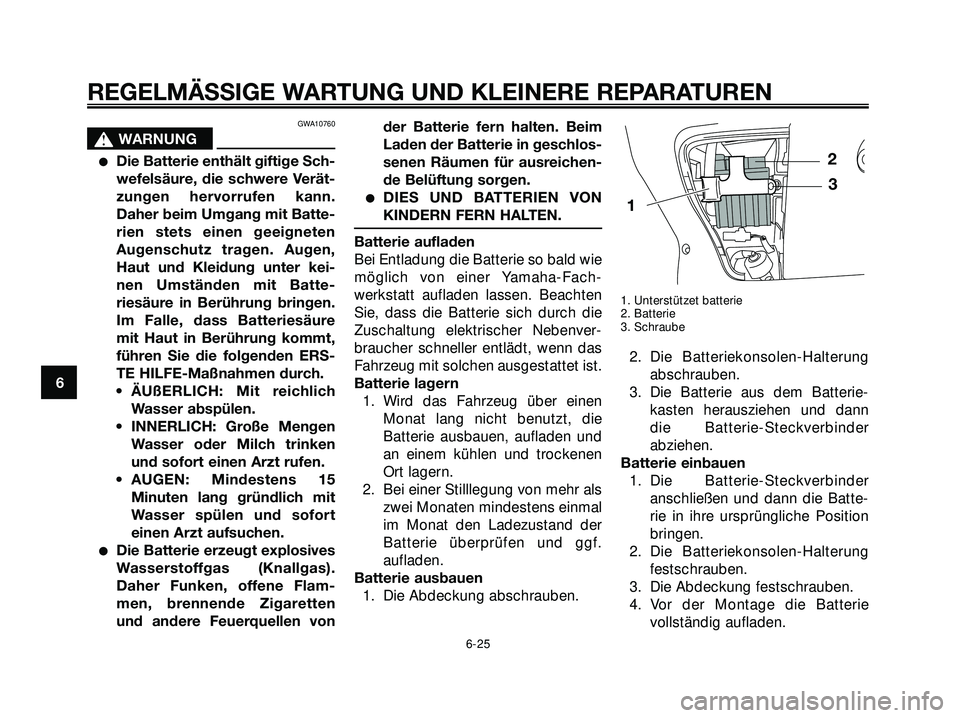

GWA10760
s s
WARNUNG
Die Batterie enthält giftige Sch-
wefelsäure, die schwere Verät-
zungen hervorrufen kann.
Daher beim Umgang mit Batte-
rien stets einen geeigneten
Augenschutz tragen. Augen,
Haut und Kleidung unter kei-
nen Umständen mit Batte-
riesäure in Berührung bringen.
Im Falle, dass Batteriesäure
mit Haut in Berührung kommt,
führen Sie die folgenden ERS-
TE HILFE-Maßnahmen durch.
• ÄUßERLICH: Mit reichlich
Wasser abspülen.
• INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.
• AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas).
Daher Funken, offene Flam-
men, brennende Zigaretten
und andere Feuerquellen vonder Batterie fern halten. Beim
Laden der Batterie in geschlos-
senen Räumen für ausreichen-
de Belüftung sorgen.
DIES UND BATTERIEN VON
KINDERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Wird das Fahrzeug über einen
Monat lang nicht benutzt, die
Batterie ausbauen, aufladen und
an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal
im Monat den Ladezustand der
Batterie überprüfen und ggf.
aufladen.
Batterie ausbauen
1. Die Abdeckung abschrauben.
1. Unterstützet batterie
2. Batterie
3. Schraube
2. Die Batteriekonsolen-Halterung
abschrauben.
3. Die Batterie aus dem Batterie-
kasten herausziehen und dann
die Batterie-Steckverbinder
abziehen.
Batterie einbauen
1. Die Batterie-Steckverbinder
anschließen und dann die Batte-
rie in ihre ursprüngliche Position
bringen.
2. Die Batteriekonsolen-Halterung
festschrauben.
3. Die Abdeckung festschrauben.
4. Vor der Montage die Batterie
vollständig aufladen.
12
3
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
1C0-F8199-G3.qxd 3/11/06 12:39 Página 32

GAU23524

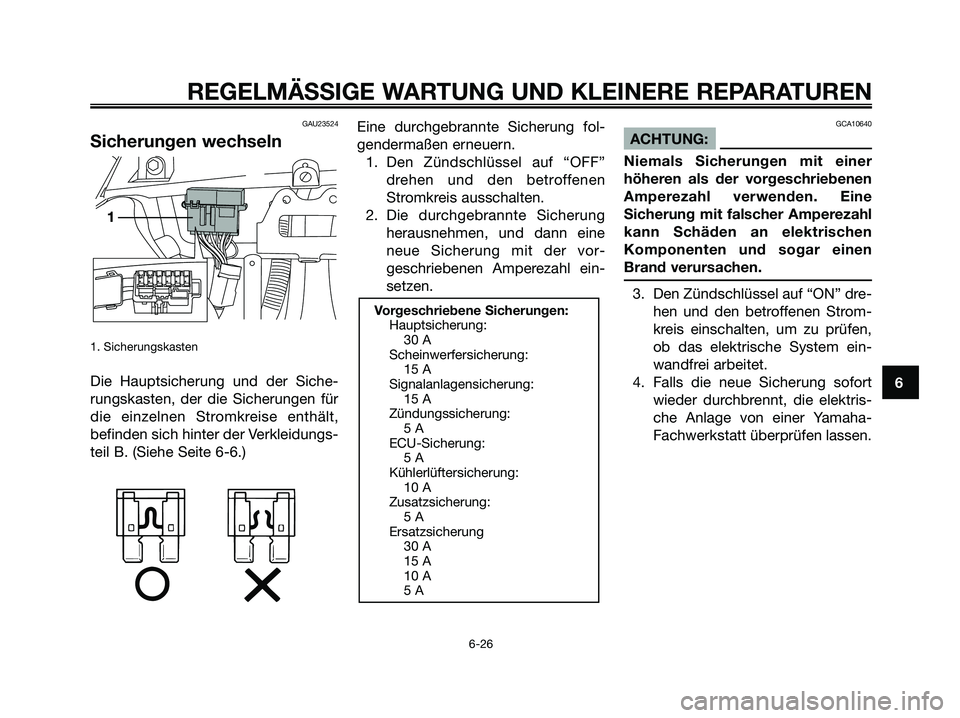

Sicherungen wechseln
1. Sicherungskasten
Die Hauptsicherung und der Siche-
rungskasten, der die Sicherungen für
die einzelnen Stromkreise enthält,
befinden sich hinter der Verkleidungs-
teil B. (Siehe Seite 6-6.)Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen
Stromkreis ausschalten.
2. Die durchgebrannte Sicherung herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.
GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” dre- hen und den betroffenen Strom-
kreis einschalten, um zu prüfen,
ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Vorgeschriebene Sicherungen:Hauptsicherung:30 A
Scheinwerfersicherung: 15 A
Signalanlagensicherung: 15 A
Zündungssicherung: 5 A
ECU-Sicherung: 5 A
Kühlerlüftersicherung: 10 A
Zusatzsicherung: 5 A
Ersatzsicherung 30 A
15 A
10 A
5 A
1
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
1C0-F8199-G3.qxd 4/11/06 09:22 Página 33

GAU23730

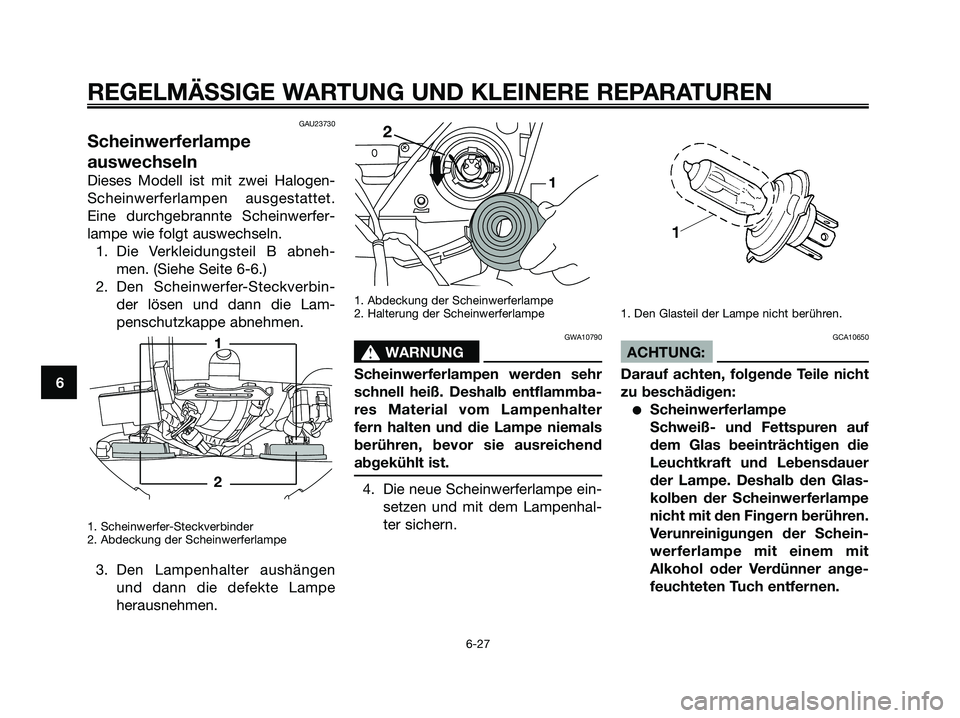

Scheinwerferlampe
auswechseln
Dieses Modell ist mit zwei Halogen-
Scheinwerferlampen ausgestattet.
Eine durchgebrannte Scheinwerfer-
lampe wie folgt auswechseln.1. Die Verkleidungsteil B abneh- men. (Siehe Seite 6-6.)
2. Den Scheinwerfer-Steckverbin- der lösen und dann die Lam-
penschutzkappe abnehmen.
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
3. Den Lampenhalter aushängenund dann die defekte Lampe
herausnehmen.
1. Abdeckung der Scheinwerferlampe
2. Halterung der Scheinwerferlampe
GWA10790
s s WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fern halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Scheinwerferlampe ein- setzen und mit dem Lampenhal-
ter sichern.
1. Den Glasteil der Lampe nicht berühren.
GCA10650
ACHTUNG:
Darauf achten, folgende Teile nicht
zu beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf
dem Glas beeinträchtigen die
Leuchtkraft und Lebensdauer
der Lampe. Deshalb den Glas-
kolben der Scheinwerferlampe
nicht mit den Fingern berühren.
Verunreinigungen der Schein-
werferlampe mit einem mit
Alkohol oder Verdünner ange-
feuchteten Tuch entfernen.
1
2
1
2
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
1C0-F8199-G3.qxd 4/11/06 09:22 Página 34

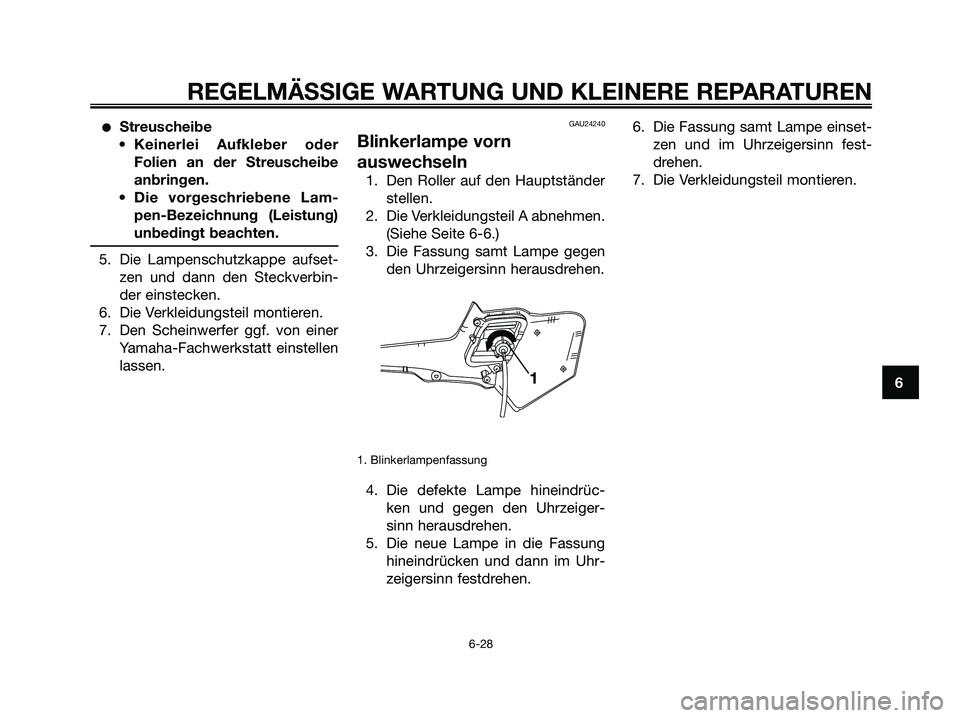

Streuscheibe
• Keinerlei Aufkleber oder Folien an der Streuscheibe
anbringen.
• Die vorgeschriebene Lam- pen-Bezeichnung (Leistung)
unbedingt beachten.
5. Die Lampenschutzkappe aufset- zen und dann den Steckverbin-
der einstecken.
6. Die Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen
lassen.
GAU24240
Blinkerlampe vorn
auswechseln
1. Den Roller auf den Hauptständer stellen.
2. Die Verkleidungsteil A abnehmen. (Siehe Seite 6-6.)
3. Die Fassung samt Lampe gegen den Uhrzeigersinn herausdrehen.
1. Blinkerlampenfassung
4. Die defekte Lampe hineindrüc-ken und gegen den Uhrzeiger-
sinn herausdrehen.
5. Die neue Lampe in die Fassung hineindrücken und dann im Uhr-
zeigersinn festdrehen. 6. Die Fassung samt Lampe einset-
zen und im Uhrzeigersinn fest-
drehen.
7. Die Verkleidungsteil montieren.
1
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
1C0-F8199-G3.qxd 4/11/06 09:22 Página 35

GAUS1250

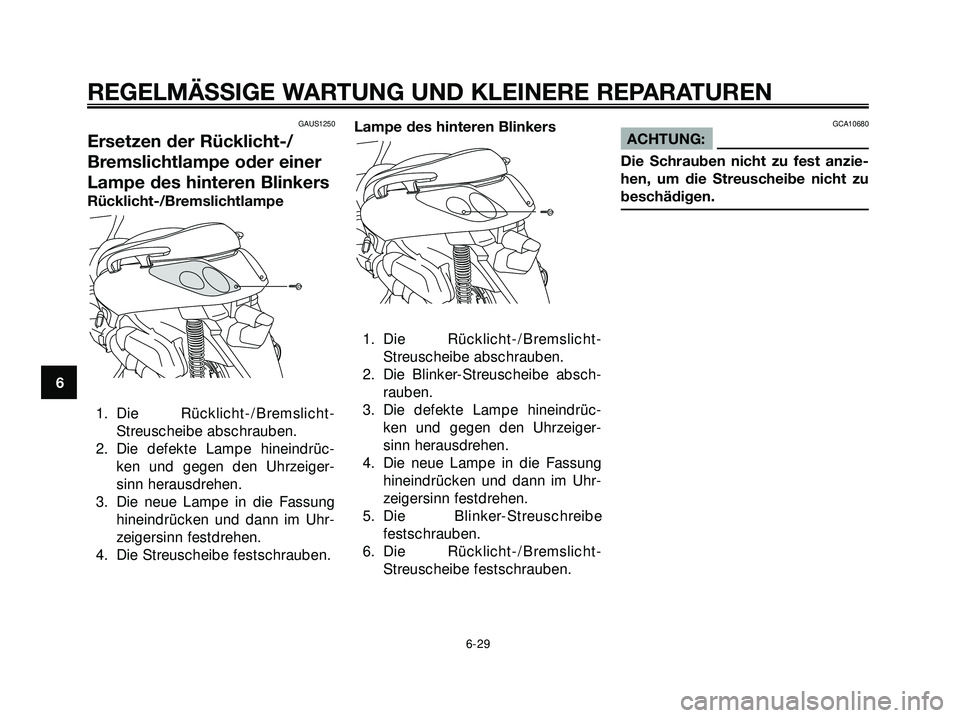

Ersetzen der Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
Rücklicht-/Bremslichtlampe
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.Lampe des hinteren Blinkers
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die Blinker-Streuscheibe absch-
rauben.
3. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
4. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
5. Die Blinker-Streuschreibe
festschrauben.
6. Die Rücklicht-/Bremslicht-
Streuscheibe festschrauben.
GCA10680
ACHTUNG:
Die Schrauben nicht zu fest anzie-
hen, um die Streuscheibe nicht zu
beschädigen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
1C0-F8199-G3.qxd 3/11/06 12:39 Página 36

GAUM1460

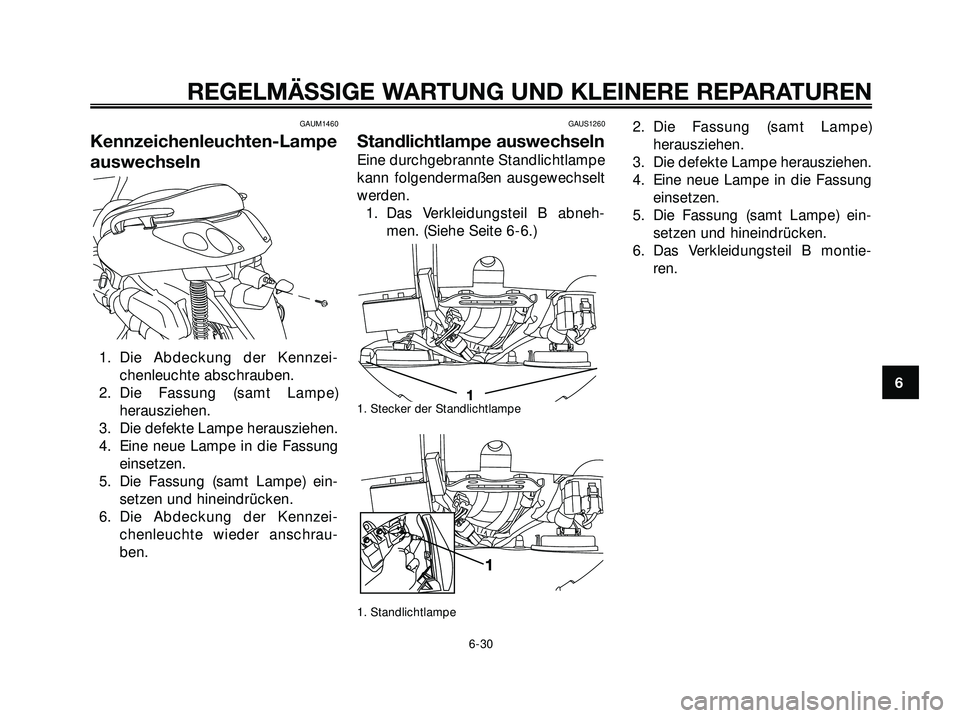

Kennzeichenleuchten-Lampe
auswechseln
1. Die Abdeckung der Kennzei-
chenleuchte abschrauben.
2. Die Fassung (samt Lampe)
herausziehen.
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung
einsetzen.
5. Die Fassung (samt Lampe) ein-
setzen und hineindrücken.
6. Die Abdeckung der Kennzei-
chenleuchte wieder anschrau-
ben.
GAUS1260
Standlichtlampe auswechseln
Eine durchgebrannte Standlichtlampe
kann folgendermaßen ausgewechselt
werden.
1. Das Verkleidungsteil B abneh-
men. (Siehe Seite 6-6.)
1. Stecker der Standlichtlampe
1. Standlichtlampe
2. Die Fassung (samt Lampe)
herausziehen.
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung
einsetzen.
5. Die Fassung (samt Lampe) ein-
setzen und hineindrücken.
6. Das Verkleidungsteil B montie-
ren.
1
1
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
1C0-F8199-G3.qxd 3/11/06 12:39 Página 37

GAU25880

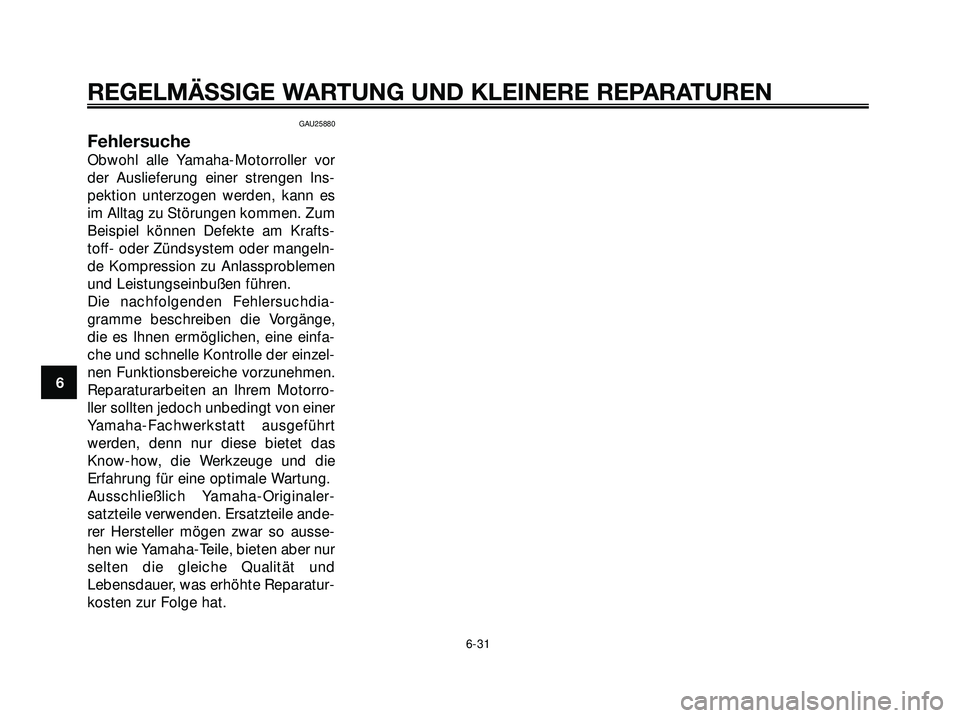

Fehlersuche
Obwohl alle Yamaha-Motorroller vor
der Auslieferung einer strengen Ins-
pektion unterzogen werden, kann es
im Alltag zu Störungen kommen. Zum
Beispiel können Defekte am Krafts-
toff- oder Zündsystem oder mangeln-
de Kompression zu Anlassproblemen
und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdia-
gramme beschreiben die Vorgänge,
die es Ihnen ermöglichen, eine einfa-
che und schnelle Kontrolle der einzel-
nen Funktionsbereiche vorzunehmen.
Reparaturarbeiten an Ihrem Motorro-
ller sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das
Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originaler-
satzteile verwenden. Ersatzteile ande-
rer Hersteller mögen zwar so ausse-
hen wie Yamaha-Teile, bieten aber nur
selten die gleiche Qualität und
Lebensdauer, was erhöhte Reparatur-
kosten zur Folge hat.
