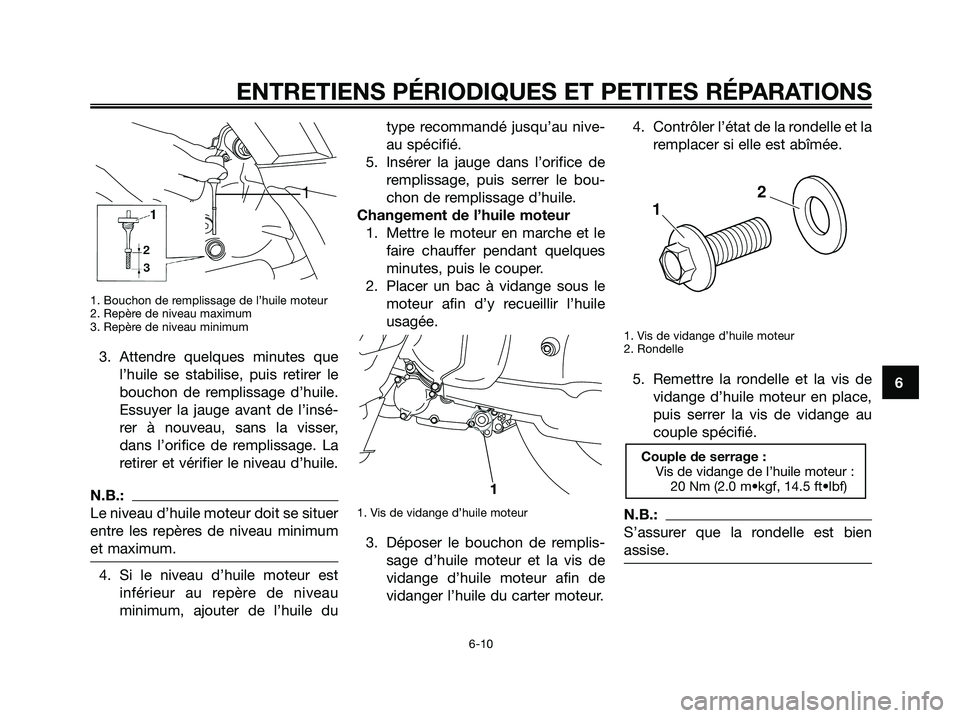

1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
3. Attendre quelques minutes que
l’huile se stabilise, puis retirer le
bouchon de remplissage d’huile.
Essuyer la jauge avant de l’insé-
rer à nouveau, sans la visser,
dans l’orifice de remplissage. La
retirer et vérifier le niveau d’huile.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum
et maximum.
4. Si le niveau d’huile moteur est
inférieur au repère de niveau
minimum, ajouter de l’huile dutype recommandé jusqu’au nive-
au spécifié.
5. Insérer la jauge dans l’orifice de
remplissage, puis serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
1. Vis de vidange d’huile moteur
3. Déposer le bouchon de remplis-
sage d’huile moteur et la vis de
vidange d’huile moteur afin de
vidanger l’huile du carter moteur.4. Contrôler l’état de la rondelle et la
remplacer si elle est abîmée.
1. Vis de vidange d’huile moteur
2. Rondelle
5. Remettre la rondelle et la vis de
vidange d’huile moteur en place,
puis serrer la vis de vidange au
couple spécifié.
N.B.:
S’assurer que la rondelle est bien
assise.
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m•kgf, 14.5 ft•lbf)
2
1
1
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
1B9-F8199-F1.qxd 11/10/06 11:27 Página 49

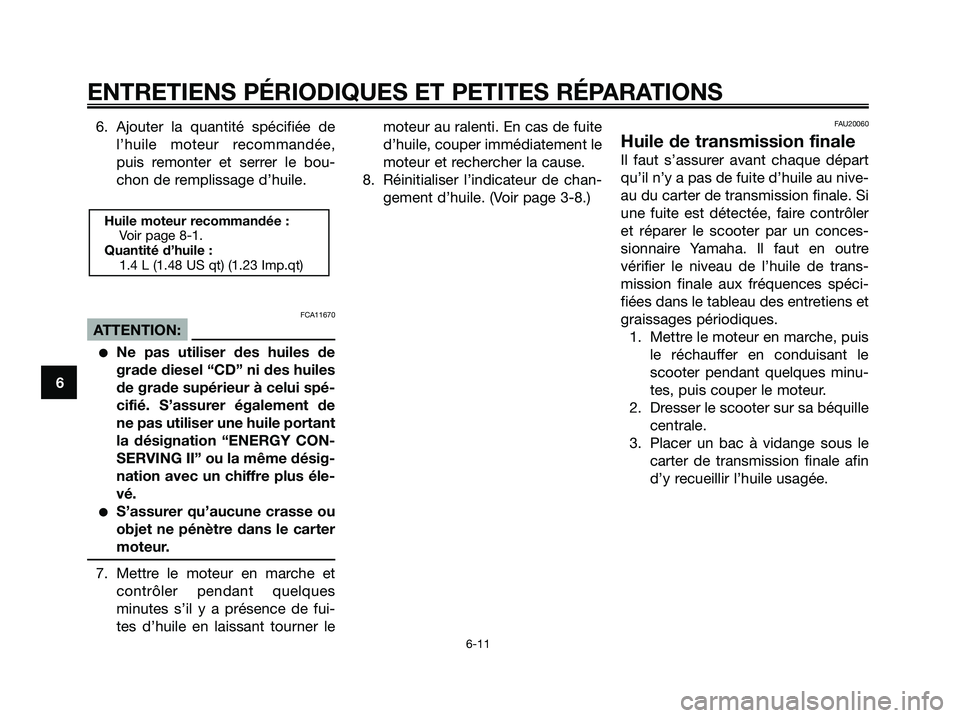

6. Ajouter la quantité spécifiée de
l’huile moteur recommandée,
puis remonter et serrer le bou-
chon de remplissage d’huile.
FCA11670
ATTENTION:
Ne pas utiliser des huiles de
grade diesel “CD” ni des huiles
de grade supérieur à celui spé-
cifié. S’assurer également de
ne pas utiliser une huile portant
la désignation “ENERGY CON-
SERVING II” ou la même désig-
nation avec un chiffre plus éle-
vé.
S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
moteur.
7. Mettre le moteur en marche et
contrôler pendant quelques
minutes s’il y a présence de fui-
tes d’huile en laissant tourner lemoteur au ralenti. En cas de fuite
d’huile, couper immédiatement le
moteur et rechercher la cause.
8. Réinitialiser l’indicateur de chan-
gement d’huile. (Voir page 3-8.)
FAU20060
Huile de transmission finale
Il faut s’assurer avant chaque départ
qu’il n’y a pas de fuite d’huile au nive-
au du carter de transmission finale. Si
une fuite est détectée, faire contrôler
et réparer le scooter par un conces-
sionnaire Yamaha. Il faut en outre
vérifier le niveau de l’huile de trans-
mission finale aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
1. Mettre le moteur en marche, puis
le réchauffer en conduisant le
scooter pendant quelques minu-
tes, puis couper le moteur.
2. Dresser le scooter sur sa béquille
centrale.
3. Placer un bac à vidange sous le
carter de transmission finale afin
d’y recueillir l’huile usagée.
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
1.4 L (1.48 US qt) (1.23 Imp.qt)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
1B9-F8199-F1.qxd 11/10/06 11:27 Página 50

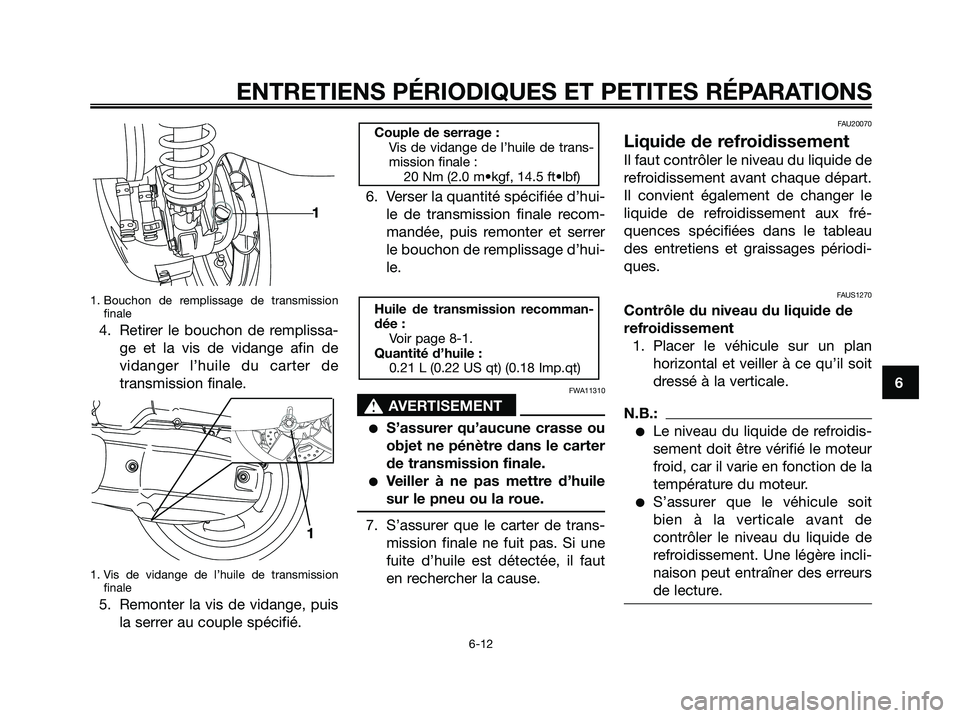

1. Bouchon de remplissage de transmission
finale
4. Retirer le bouchon de remplissa-
ge et la vis de vidange afin de
vidanger l’huile du carter de
transmission finale.
1. Vis de vidange de l’huile de transmission
finale
5. Remonter la vis de vidange, puis
la serrer au couple spécifié.6. Verser la quantité spécifiée d’hui-
le de transmission finale recom-
mandée, puis remonter et serrer
le bouchon de remplissage d’hui-
le.
FWA11310
s s
AVERTISEMENT
S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
de transmission finale.
Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
7. S’assurer que le carter de trans-
mission finale ne fuit pas. Si une
fuite d’huile est détectée, il faut
en rechercher la cause.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ.
Il convient également de changer le
liquide de refroidissement aux fré-
quences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
FAUS1270
Contrôle du niveau du liquide de
refroidissement
1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
N.B.:
Le niveau du liquide de refroidis-
sement doit être vérifié le moteur
froid, car il varie en fonction de la
température du moteur.
S’assurer que le véhicule soit
bien à la verticale avant de
contrôler le niveau du liquide de
refroidissement. Une légère incli-
naison peut entraîner des erreurs
de lecture.
Huile de transmission recomman-
dée :
Voir page 8-1.
Quantité d’huile :
0.21 L (0.22 US qt) (0.18 Imp.qt)
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
20 Nm (2.0 m•kgf, 14.5 ft•lbf)
1
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
1B9-F8199-F1.qxd 11/10/06 11:27 Página 51

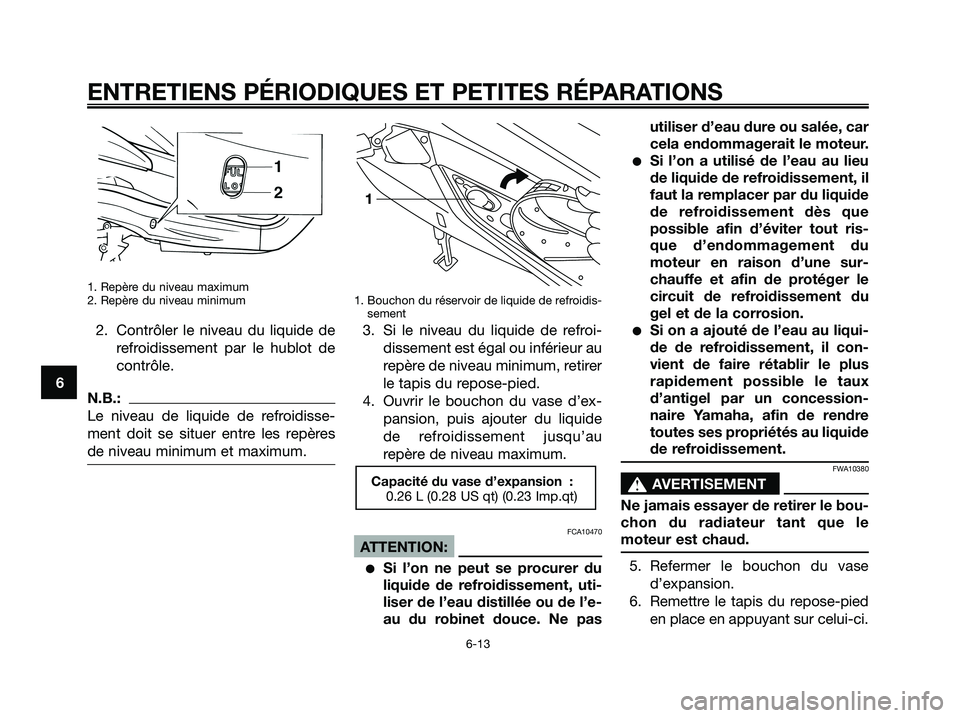

1. Repère du niveau maximum
2. Repère du niveau minimum
2. Contrôler le niveau du liquide de
refroidissement par le hublot de
contrôle.
N.B.:
Le niveau de liquide de refroidisse-
ment doit se situer entre les repères
de niveau minimum et maximum.
1. Bouchon du réservoir de liquide de refroidis-
sement
3. Si le niveau du liquide de refroi-
dissement est égal ou inférieur au
repère de niveau minimum, retirer
le tapis du repose-pied.
4. Ouvrir le bouchon du vase d’ex-
pansion, puis ajouter du liquide
de refroidissement jusqu’au
repère de niveau maximum.
FCA10470
ATTENTION:
Si l’on ne peut se procurer du
liquide de refroidissement, uti-
liser de l’eau distillée ou de l’e-
au du robinet douce. Ne pasutiliser d’eau dure ou salée, car
cela endommagerait le moteur.
Si l’on a utilisé de l’eau au lieu
de liquide de refroidissement, il
faut la remplacer par du liquide
de refroidissement dès que
possible afin d’éviter tout ris-
que d’endommagement du
moteur en raison d’une sur-
chauffe et afin de protéger le
circuit de refroidissement du
gel et de la corrosion.
Si on a ajouté de l’eau au liqui-
de de refroidissement, il con-
vient de faire rétablir le plus
rapidement possible le taux
d’antigel par un concession-
naire Yamaha, afin de rendre
toutes ses propriétés au liquide
de refroidissement.
FWA10380
s s
AVERTISEMENT
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le
moteur est chaud.
5. Refermer le bouchon du vase
d’expansion.
6. Remettre le tapis du repose-pied
en place en appuyant sur celui-ci.
Capacité du vase d’expansion :
0.26 L (0.28 US qt) (0.23 Imp.qt)
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
1B9-F8199-F1.qxd 11/10/06 11:27 Página 52

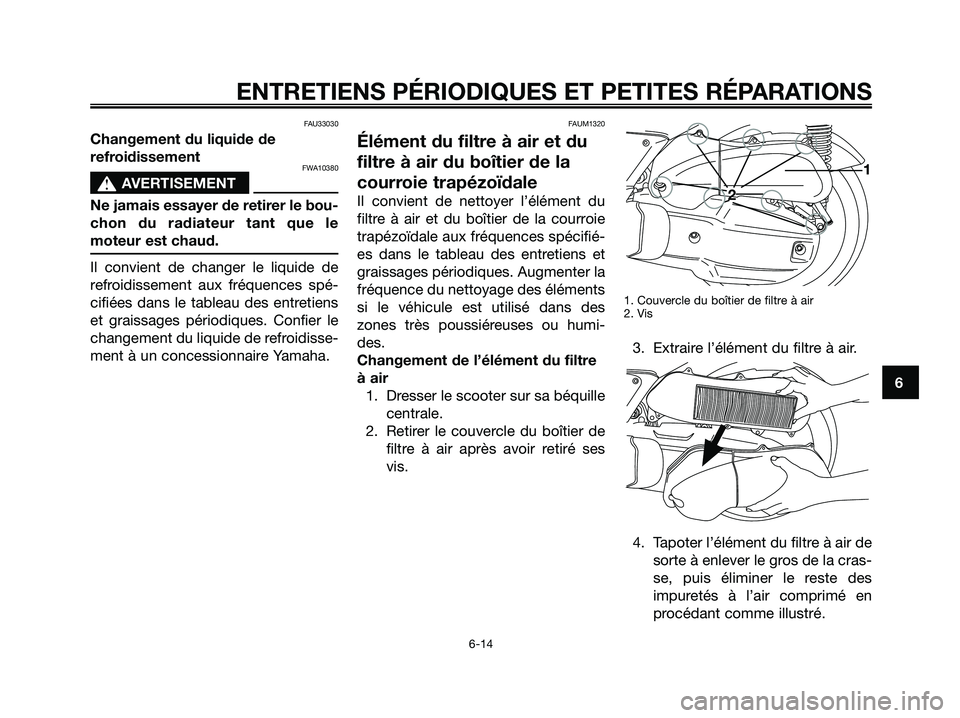

FAU33030
Changement du liquide de
refroidissement
FWA10380
s s
AVERTISEMENT
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le
moteur est chaud.
Il convient de changer le liquide de
refroidissement aux fréquences spé-
cifiées dans le tableau des entretiens
et graissages périodiques. Confier le
changement du liquide de refroidisse-
ment à un concessionnaire Yamaha.
FAUM1320
Élément du filtre à air et du
filtre à air du boîtier de la
courroie trapézoïdale
Il convient de nettoyer l’élément du
filtre à air et du boîtier de la courroie
trapézoïdale aux fréquences spécifié-
es dans le tableau des entretiens et
graissages périodiques. Augmenter la
fréquence du nettoyage des éléments
si le véhicule est utilisé dans des
zones très poussiéreuses ou humi-
des.
Changement de l’élément du filtre
à air
1. Dresser le scooter sur sa béquille
centrale.
2. Retirer le couvercle du boîtier de
filtre à air après avoir retiré ses
vis.
1. Couvercle du boîtier de filtre à air
2. Vis
3. Extraire l’élément du filtre à air.
4. Tapoter l’élément du filtre à air de
sorte à enlever le gros de la cras-
se, puis éliminer le reste des
impuretés à l’air comprimé en
procédant comme illustré.
1
2
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
1B9-F8199-F1.qxd 11/10/06 11:27 Página 53

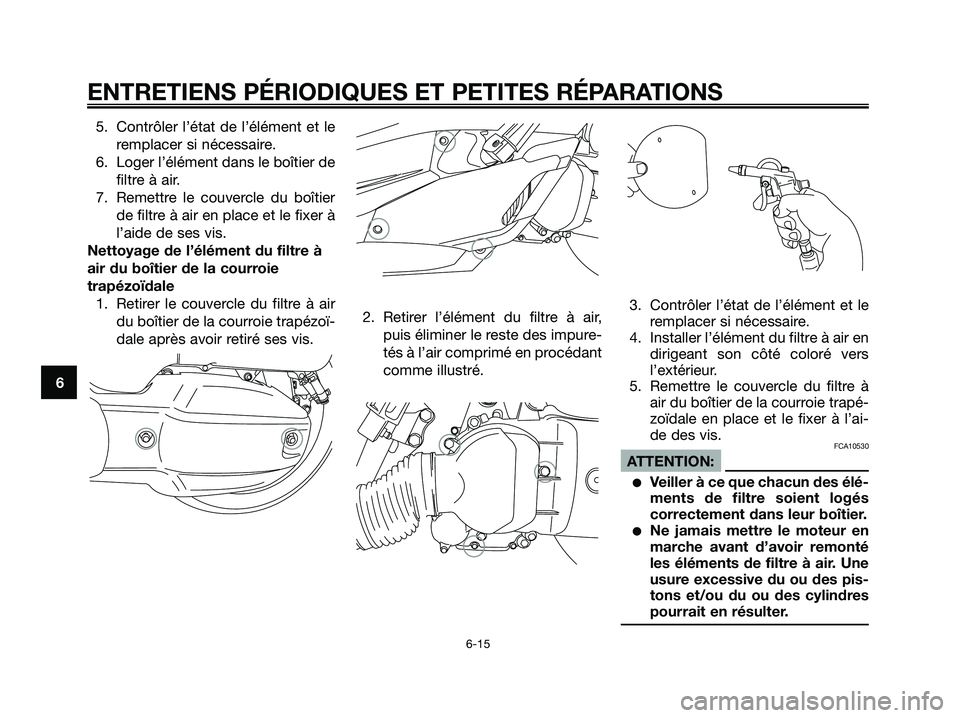

5. Contrôler l’état de l’élément et le
remplacer si nécessaire.
6. Loger l’élément dans le boîtier de
filtre à air.
7. Remettre le couvercle du boîtier
de filtre à air en place et le fixer à
l’aide de ses vis.
Nettoyage de l’élément du filtre à
air du boîtier de la courroie
trapézoïdale
1. Retirer le couvercle du filtre à air
du boîtier de la courroie trapézoï-
dale après avoir retiré ses vis.2. Retirer l’élément du filtre à air,
puis éliminer le reste des impure-
tés à l’air comprimé en procédant
comme illustré.3. Contrôler l’état de l’élément et le
remplacer si nécessaire.
4. Installer l’élément du filtre à air en
dirigeant son côté coloré vers
l’extérieur.
5. Remettre le couvercle du filtre à
air du boîtier de la courroie trapé-
zoïdale en place et le fixer à l’ai-
de des vis.
FCA10530
ATTENTION:
Veiller à ce que chacun des élé-
ments de filtre soient logés
correctement dans leur boîtier.
Ne jamais mettre le moteur en
marche avant d’avoir remonté
les éléments de filtre à air. Une
usure excessive du ou des pis-
tons et/ou du ou des cylindres
pourrait en résulter.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
1B9-F8199-F1.qxd 11/10/06 11:27 Página 54

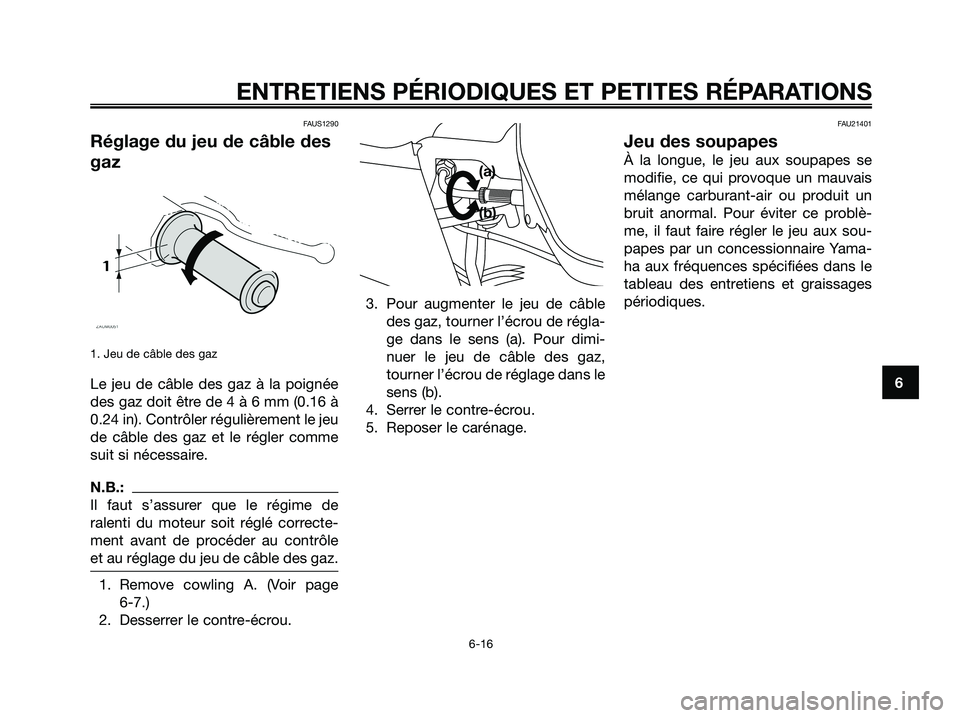

FAUS1290
Réglage du jeu de câble des
gaz
1. Jeu de câble des gaz
Le jeu de câble des gaz à la poignée
des gaz doit être de 4 à 6 mm (0.16 à
0.24 in). Contrôler régulièrement le jeu
de câble des gaz et le régler comme
suit si nécessaire.
N.B.:
Il faut s’assurer que le régime de
ralenti du moteur soit réglé correcte-
ment avant de procéder au contrôle
et au réglage du jeu de câble des gaz.
1. Remove cowling A. (Voir page
6-7.)
2. Desserrer le contre-écrou.3. Pour augmenter le jeu de câble
des gaz, tourner l’écrou de régla-
ge dans le sens (a). Pour dimi-
nuer le jeu de câble des gaz,
tourner l’écrou de réglage dans le
sens (b).
4. Serrer le contre-écrou.
5. Reposer le carénage.
FAU21401
Jeu des soupapes
À la longue, le jeu aux soupapes se
modifie, ce qui provoque un mauvais
mélange carburant-air ou produit un
bruit anormal. Pour éviter ce problè-
me, il faut faire régler le jeu aux sou-
papes par un concessionnaire Yama-
ha aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.(a)
(b)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
1B9-F8199-F1.qxd 11/10/06 11:27 Página 55

FAU21870
Pneus
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant,
régler la pression de gonflage des
pneus avant chaque utilisation du
véhicule.
FWA10500
s s
AVERTISEMENT
Contrôler et régler la pression
de gonflage des pneus lorsque
ceux-ci sont à la température
ambiante.
Adapter la pression de gonfla-
ge des pneus à la vitesse de
conduite et au poids total du
pilote, du passager, des baga-
ges et des accessoires approu-
vés pour ce modèle.
FWA10450
s s
AVERTISEMENT
Toute charge influe énormément
sur la maniabilité, la puissance de
freinage, le rendement ainsi que lasécurité de conduite du véhicule. Il
importe donc de respecter les con-
signes de sécurité qui suivent.
NE JAMAIS SURCHARGER LE
VÉHICULE. Une surcharge ris-
que d’abîmer les pneus, de fai-
re perdre le contrôle et d’être à
l’origine d’un accident grave.
S’assurer que le poids total des
bagages, du pilote et des
accessoires ne dépasse pas la
charge maximum du véhicule.
Ne pas transporter d’objet mal
fixé qui pourrait se détacher.
Attacher soigneusement les
bagages les plus lourds près
du centre du véhicule et répar-
tir le poids également de cha-
que côté.
Régler la suspension et la pres-
sion de gonflage des pneus en
fonction de la charge.
Contrôler l’état des pneus et la
pression de gonflage avant
chaque départ.
Pression de gonflage (contrôlée
les pneus froids) :
Jusqu’à 90 kg (198 lb) :
Avant :
190 kPa (27 psi) (1.9 kgf/cm
2)
Arrière :
220 kPa (31 psi) (2.2 kgf/cm
2)
De 90 kg (198 lb) à maximale:
Avant :
210 kPa (30 psi) (2.1 kgf/cm
2)
Arrière :
250 kPa (36 psi) (2.5 kgf/cm
2)
Charge* maximale :
189 kg (417 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
1B9-F8199-F1.qxd 11/10/06 11:27 Página 56
