FCA10640
ATTENTION:
Ne pas utiliser de fusible de calibre
supérieur à celui recommandé afin
d’éviter de gravement endomma-
ger l’équipement électrique, voire
de provoquer un incendie.
3. Tourner la clé de contact sur
“ON” et allumer le circuit électri-
que concerné afin de vérifier si le
dispositif électrique fonctionne.
4. Si le fusible neuf grille immédia-
tement, faire contrôler l’équipe-
ment électrique par un conces-
sionnaire Yamaha.
FAU23910
Remplacement d’une
ampoule de phare
Ce modèle est équipé de phares à
ampoule de quartz. Si une ampoule
de phare grille, la remplacer comme
suit :
1. Déposer le carénage B. (Voir
page 6-7.)
1. Fiche rapide de phare
2. Déconnecter la fiche rapide du
phare, puis déposer la protection
de l’ampoule.
3. Retirer le porte-ampoule en pro-
cédant comme illustré, puis reti-
rer l’ampoule défectueuse.
1. Connexion de l’ampoule de phare avant
N.B.:
Le procédé de retrait varie en fonction
du type de porte-ampoule dont le
phare est équipé.
FWA10790
s s
AVERTISEMENT
Une ampoule de phare devient brû-
lante rapidement après avoir été
allumée. Il faut donc tenir tout pro-
duit inflammable à distance et
attendre qu’elle ait refroidi avant de
la toucher.
4. Monter une ampoule neuve et la
fixer à l’aide du porte-ampoule.
1
1
Fusibles spécifiés :
Fusible principal :
30 A
Fusible de phare :
15 A
Fusible du système de signalisa-
tion :
15 A
Fusible d’allumage :
5 A
Fusible de la montre :
5 A
Fusible du ventilateur de radiateur:
10 A
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
1B9-F8199-F1.qxd 11/10/06 11:27 Página 65

FCA10660
ATTENTION:
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour peinture.
5. Monter la protection de l’ampou-
le, puis connecter la fiche rapide.
6. Reposer le carénage.
7. Si nécessaire, faire régler le fais-
ceau de phare par un conces-
sionnaire Yamaha.
FAUT1260
Remplacement d’une
ampoule de clignotant avant
FCA10670
ATTENTION:
Il est préférable de confier ce tra-
vail à un concessionnaire Yamaha.
1. Dresser le scooter sur sa béquille
centrale.
2. Déposer le carénage A. (Voir
page 6-7.)
3. Retirer la douille, attachée à l’am-
poule, en la tournant dans le sens
inverse des aiguilles d’une mon-
tre.
4. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans
le sens inverse des aiguilles d’u-
ne montre.5. Monter une ampoule neuve dans
la douille, l’enfoncer et la tourner
à fond dans le sens des aiguilles
d’une montre.
6. Reposer la douille, attachée à
l’ampoule, en la tournant dans le
sens des aiguilles d’une montre.
7. Reposer le carénage.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
1B9-F8199-F1.qxd 11/10/06 11:27 Página 66

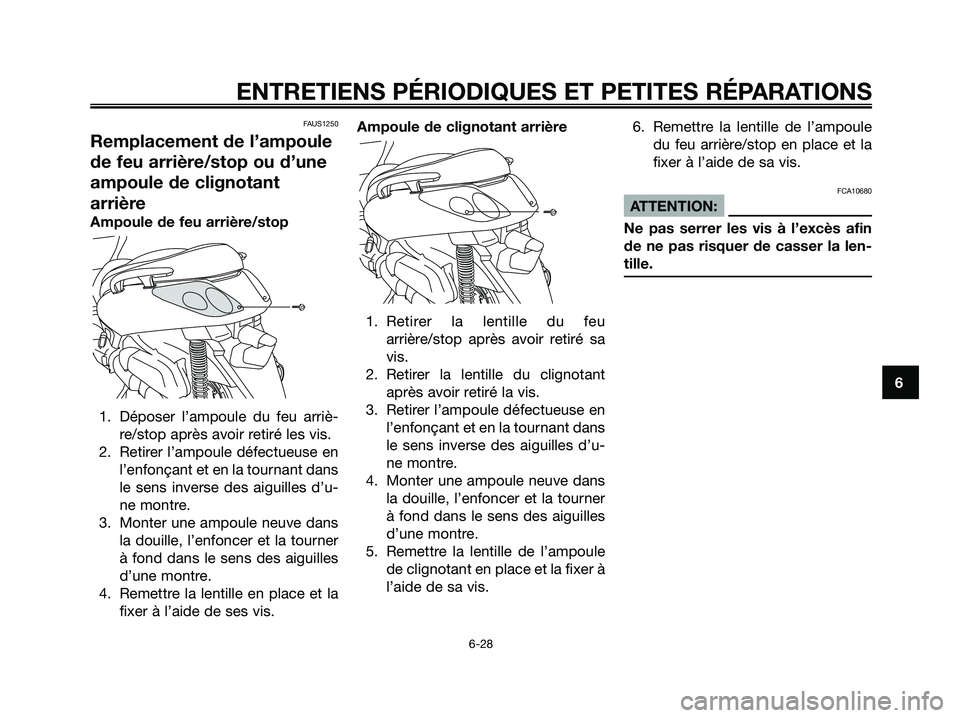

FAUS1250
Remplacement de l’ampoule
de feu arrière/stop ou d’une
ampoule de clignotant
arrière
Ampoule de feu arrière/stop
1. Déposer l’ampoule du feu arriè-
re/stop après avoir retiré les vis.
2. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans
le sens inverse des aiguilles d’u-
ne montre.
3. Monter une ampoule neuve dans
la douille, l’enfoncer et la tourner
à fond dans le sens des aiguilles
d’une montre.
4. Remettre la lentille en place et la
fixer à l’aide de ses vis.Ampoule de clignotant arrière
1. Retirer la lentille du feu
arrière/stop après avoir retiré sa
vis.
2. Retirer la lentille du clignotant
après avoir retiré la vis.
3. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans
le sens inverse des aiguilles d’u-
ne montre.
4. Monter une ampoule neuve dans
la douille, l’enfoncer et la tourner
à fond dans le sens des aiguilles
d’une montre.
5. Remettre la lentille de l’ampoule
de clignotant en place et la fixer à
l’aide de sa vis.6. Remettre la lentille de l’ampoule
du feu arrière/stop en place et la
fixer à l’aide de sa vis.
FCA10680
ATTENTION:
Ne pas serrer les vis à l’excès afin
de ne pas risquer de casser la len-
tille.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
1B9-F8199-F1.qxd 11/10/06 11:27 Página 67

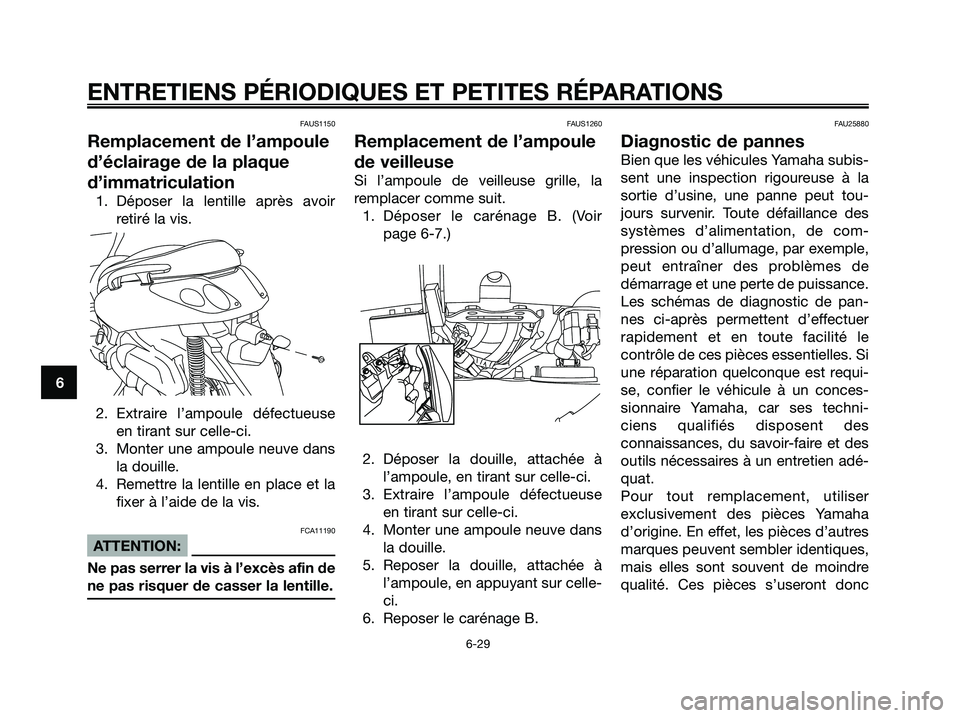

FAUS1150
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Déposer la lentille après avoir
retiré la vis.
2. Extraire l’ampoule défectueuse
en tirant sur celle-ci.
3. Monter une ampoule neuve dans
la douille.
4. Remettre la lentille en place et la
fixer à l’aide de la vis.
FCA11190
ATTENTION:
Ne pas serrer la vis à l’excès afin de
ne pas risquer de casser la lentille.
FAUS1260
Remplacement de l’ampoule
de veilleuse
Si l’ampoule de veilleuse grille, la
remplacer comme suit.
1. Déposer le carénage B. (Voir
page 6-7.)
2. Déposer la douille, attachée à
l’ampoule, en tirant sur celle-ci.
3. Extraire l’ampoule défectueuse
en tirant sur celle-ci.
4. Monter une ampoule neuve dans
la douille.
5. Reposer la douille, attachée à
l’ampoule, en appuyant sur celle-
ci.
6. Reposer le carénage B.
FAU25880
Diagnostic de pannes
Bien que les véhicules Yamaha subis-
sent une inspection rigoureuse à la
sortie d’usine, une panne peut tou-
jours survenir. Toute défaillance des
systèmes d’alimentation, de com-
pression ou d’allumage, par exemple,
peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pan-
nes ci-après permettent d’effectuer
rapidement et en toute facilité le
contrôle de ces pièces essentielles. Si
une réparation quelconque est requi-
se, confier le véhicule à un conces-
sionnaire Yamaha, car ses techni-
ciens qualifiés disposent des
connaissances, du savoir-faire et des
outils nécessaires à un entretien adé-
quat.
Pour tout remplacement, utiliser
exclusivement des pièces Yamaha
d’origine. En effet, les pièces d’autres
marques peuvent sembler identiques,
mais elles sont souvent de moindre
qualité. Ces pièces s’useront donc
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
1B9-F8199-F1.qxd 11/10/06 11:27 Página 68

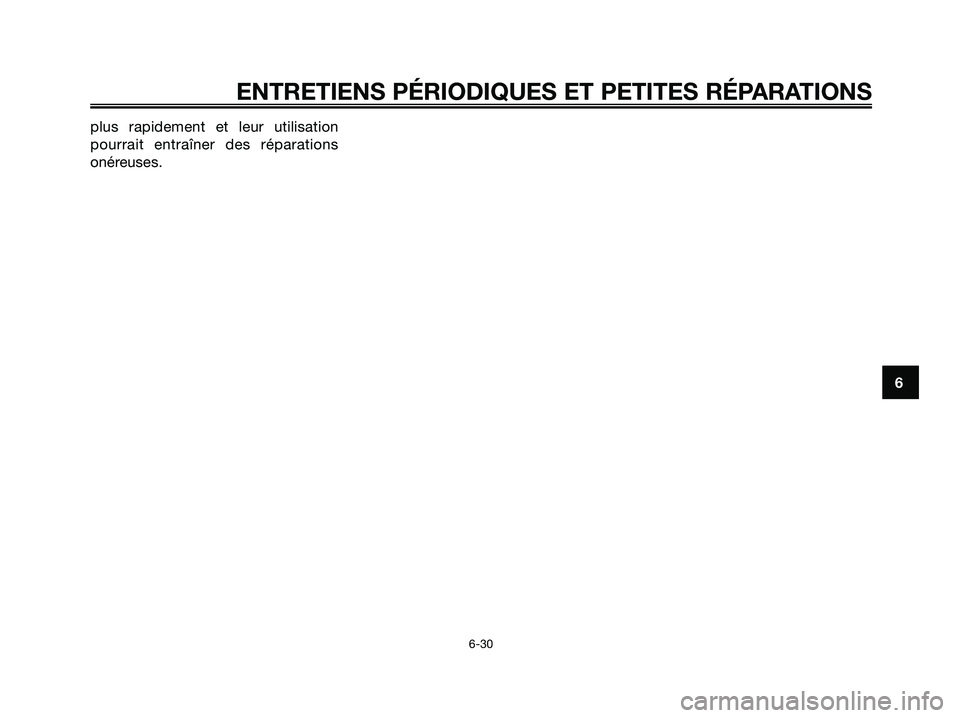

plus rapidement et leur utilisation
pourrait entraîner des réparations
onéreuses.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
1B9-F8199-F1.qxd 11/10/06 11:27 Página 69

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
FAU25921
Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteurFWA10840
s s
AVERTISEMENT
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.
1. CarburantNiveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.
2. CompressionCompression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.
3. AllumageEssuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.
4. BatterieLe démarreur tourne rapidement.
Le démarreur tourne lentement.La batterie est en bon état.
Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
Sèches
HumidesTourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
1B9-F8199-F1.qxd 11/10/06 11:27 Página 70

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32

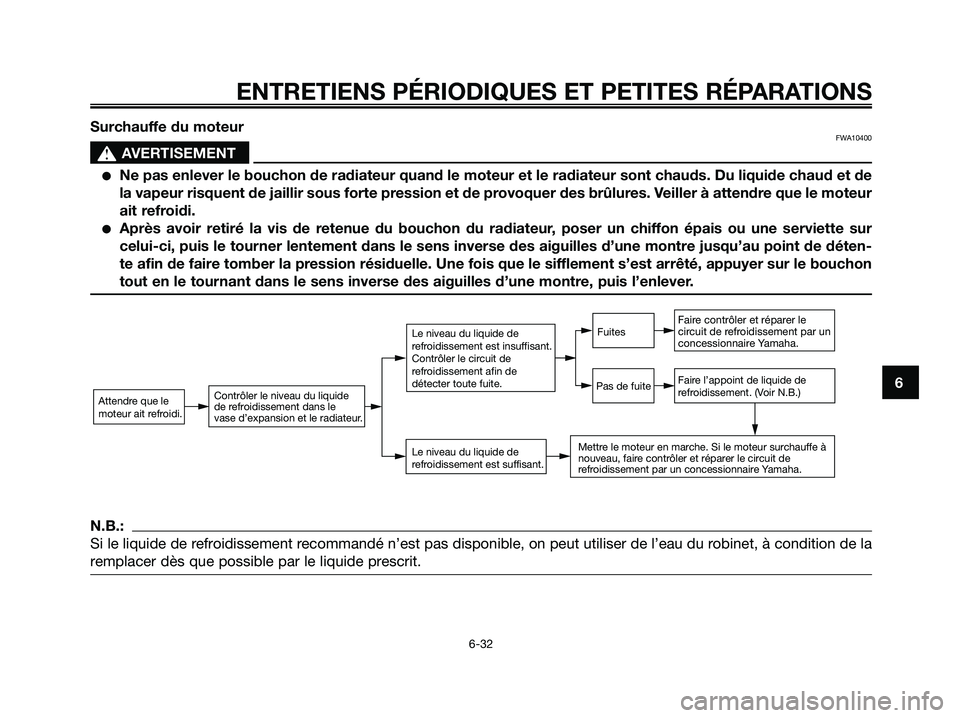

Surchauffe du moteurFWA10400
s s
AVERTISEMENT
Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de
la vapeur risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur
ait refroidi.
Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur
celui-ci, puis le tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de déten-
te afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon
tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
Attendre que le
moteur ait refroidi.Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.
Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.
Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
N.B.:
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la
remplacer dès que possible par le liquide prescrit.
1B9-F8199-F1.qxd 11/10/06 11:27 Página 71

FAU26090
Soin
Un des attraits incontestés du scoo-
ter réside dans la mise à nu de son
anatomie, mais cette exposition est
toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaî-
tre, même sur des pièces de très bon-
ne qualité. Si un tube d’échappement
rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est
plutôt disgracieux. Un entretien adé-
quat régulier lui permettra non seule-
ment de conserver son allure et ses
performances et de prolonger sa
durée de service, mais est également
indispensable afin de conserver les
droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi,
recouvrir la sortie du pot d’é-
chappement à l’aide d’un sachet
en plastique.
2. S’assurer que tous les capu-
chons et couvercles, le capuchon
de bougie ainsi que les fiches
rapides et connecteurs électri-
ques sont fermement et correcte-
ment installés.3. Éliminer les taches tenaces,
telles que de l’huile carbonisée
sur le carter moteur, à l’aide d’un
dégraissant et d’une brosse en
veillant à ne jamais en appliquer
sur les joints et les axes de roue.
Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
FCA10780
ATTENTION:
Éviter de nettoyer les roues,
surtout celles à rayons, avec
des produits nettoyants trop
acides. S’il s’avère nécessaire
d’utiliser ce type de produit afin
d’éliminer des taches tenaces,
veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer
ensuite abondamment à l’eau,
sécher immédiatement, puis
vaporiser un produit anticorro-
sion.
Un nettoyage inapproprié ris-
que d’endommager les pièces
en plastique, telles que bulle ou
pare-brise, carénages et
caches. Nettoyer les pièces en
plastique exclusivement avecdes chiffons ou éponges et de
l’eau et des détergents doux.
Éviter tout contact de produits
chimiques mordants sur les
pièces en plastique. Ne pas uti-
liser des chiffons ou éponges
imbibés de produits nettoyants
abrasifs, de dissolvant ou
diluant, de carburant, d’agents
dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.
Ne pas utiliser des portiques
de lavage à haute pression ou
au jet de vapeur. Cela provo-
querait des infiltrations d’eau
qui endommageraient les piè-
ces suivantes : joints (de roule-
ments de roue, de roulement
de bras oscillant, de fourche et
de freins), composants électri-
ques (fiches rapides, connec-
teurs, instruments, contac-
teurs et feux) et les mises à
l’air.
Scooters équipés d’un pare-
brise : ne pas utiliser de pro-
duits de nettoyage abrasifs ni
des éponges dures afin d’éviter
de griffer ou de ternir. Certains
7
SOIN ET REMISAGE DU SCOOTER
7-1
1B9-F8199-F1.qxd 11/10/06 11:27 Página 72
