2007 YAMAHA WR 450F ESP

SPEC
2 - 18 ELEKTRISCHE ANLAGE
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrisch ----
Schwunglichtmagnetzünder:
Impulsgeber-Widerstand (Kabelfarbe) 248–372 Ω bei 20 °C (68 °F)
(Weiß–Rot)----
Zündbox-Typ/-Hersteller 5TJ-E0/YAMAHA (USA)
5TJ-F0/YAMAHA (nicht USA)----
----
Zündspule:
Typ/Hersteller 5TA-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,08–0,10 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4,6–6,8 kΩ bei 20 °C (68 °F) ----
Ladesystem:
Bauart Drehstromgenerator mit Dauerma-
gnet----
Stator-Typ/-Hersteller 5TJ 40/YAMAHA ----
Nennleistung 14 V/120 W bei 5.000 U/min ----
Ladespulen-Widerstand (Kabelfarbe) 0,288–0,432 Ω bei 20 °C (68 °F)
(Weiß–Masse)----
Lichtspulen-Widerstand (Kabelfarbe) 0,224–0,336 Ω bei 20 °C (68 °F)
(Gelb–Masse)----
Gleichrichter/Regler:
Bauart Halbleiter Kurzschluss ----
Typ/Hersteller 770AA/SHINDENGEN ----
Regelspannung (WS) 12,5–13,5 V ----
Regelspannung (GS) 14,0–15,0 V ----
Nennstromstärke (WS) 12 A ----
Nennstromstärke (GS) 8 A ----
Elektrostarter:
Bauart Permanenteingriff ----
Startermotor:
Typ/Hersteller 5UM20/YAMAHA ----
Betriebsspannung 12 V ----
Leistung 0,48 kW ----
Ankerwicklungs-Widerstand 0,0117–0,0143 Ω bei 20 °C
(68 °F)----
Kohlebürsten-Gesamtlänge 7 mm (0,28 in) 3,5 mm
(0,14 in)
Anzahl Kohlebürsten 2 Stück ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)----
Kollektor-Durchmesser 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Unterschneidung der Kollektorisolierung 1,5 mm (0,06 in) ----
WARTUNGSDATEN

SPEC
2 - 1
ESPECIFICACIONES
ESPECIFICACIONES GENERALES
Nombre del modelo: WR450FW (USA, CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Código de modelo: 5TJE (USA)
5TJF (EUROPE)
5TJG (CDN, AUS, NZ, ZA)
Dimensiones: USA, ZA, CDN EUROPE, AUS, NZ
Longitud total 2.175 mm (85,63 in) 2.190 mm (86,22 in)
Anchura total 825 mm (32,48 in)←
Altura total 1.295 mm (50,98 in) 1.300 mm (51,18 in)
Altura del sillín 980 mm (38,58 in) 990 mm (38,98 in)
Distancia entre ejes 1.485 mm (58,46 in)←
Altura mínima al suelo 365 mm (14,37 in) 370 mm (14,57 in)
Peso en seco:
Sin aceite ni combustible 112,5 kg (248,0 lb)
Motor:
Tipo de motor 4 tiempos, refrigerado por líquido, DOHC
Disposición de los cilindros Un cilindro, inclinado hacia delante
Cilindrada 449 cm
3 (15,8 Imp oz, 15,2 US oz)
Diámetro × carrera 95,0 × 63,4 mm (3,74 × 2,50 in)
Relación de compresión 12,3 : 1
Sistema de arranque Pedal y arranque eléctrico
Sistema de engrase: Colector de lubricante fuera del cárter
Tipo o grado de aceite:
Aceite del motor (USA y CDN)
Yamalube 4, SAE10W30 o SAE 20W40
Yamalube 4-R, SAE10W50
Servicio API tipo SG o superior
JASO MA
(excepto USA y CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 o SAE20W50
Servicio API tipo SG o superior
JASO MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) o SAE 10W-30
YAMALUBE 4(20W-40) o SAE 20W-40
YAMALUBE 4-R(10W-50) o SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
ESPECIFICACIONES GENERALES

SPEC

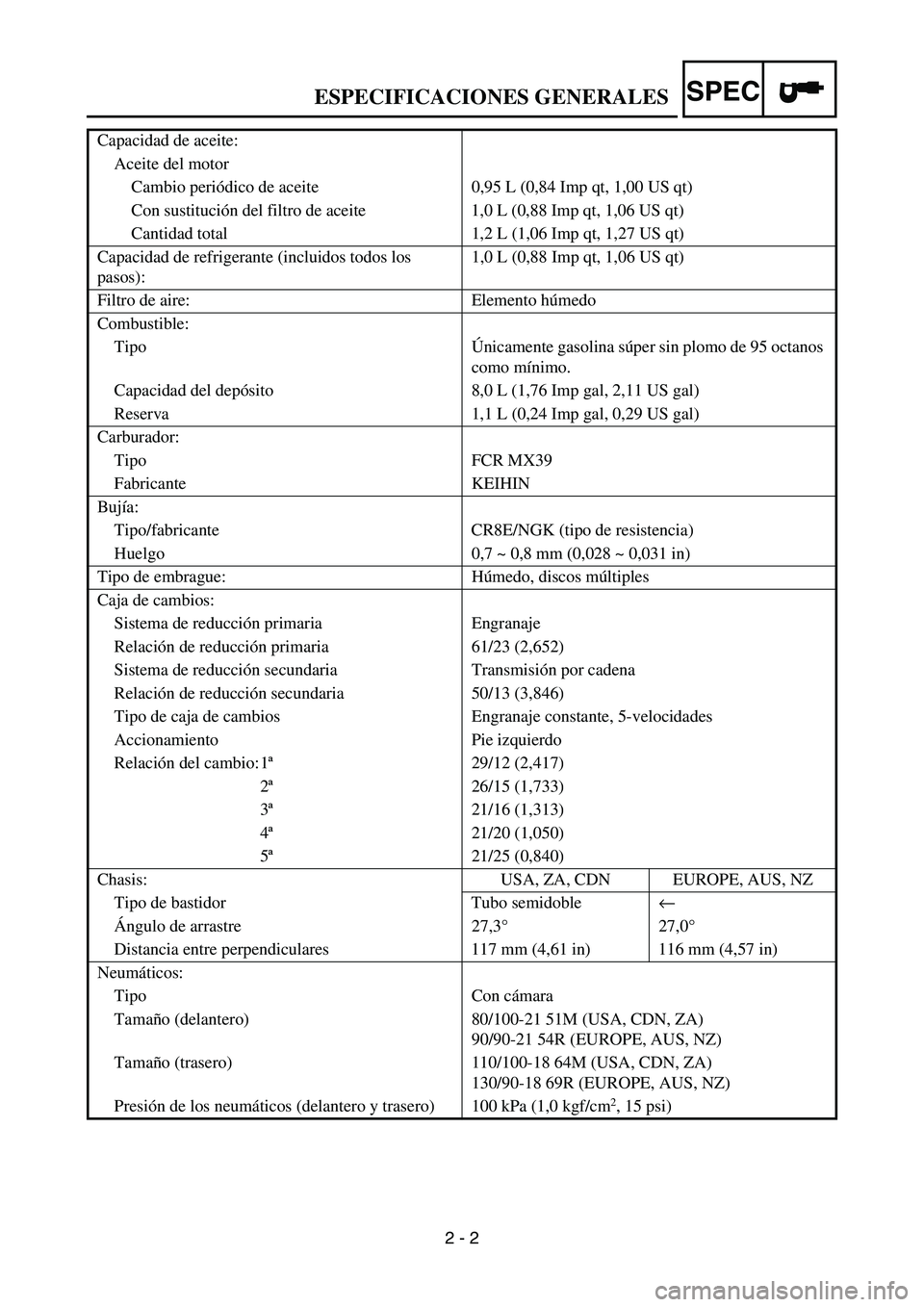

2 - 2 Capacidad de aceite:
Aceite del motor
Cambio periódico de aceite 0,95 L (0,84 Imp qt, 1,00 US qt)
Con sustitución del filtro de aceite 1,0 L (0,88 Imp qt, 1,06 US qt)
Cantidad total 1,2 L (1,06 Imp qt, 1,27 US qt)
Capacidad de refrigerante (incluidos todos los
pasos):1,0 L (0,88 Imp qt, 1,06 US qt)
Filtro de aire: Elemento húmedo
Combustible:
TipoÚnicamente gasolina súper sin plomo de 95 octanos
como mínimo.
Capacidad del depósito 8,0 L (1,76 Imp gal, 2,11 US gal)
Reserva 1,1 L (0,24 Imp gal, 0,29 US gal)
Carburador:
Tipo FCR MX39
Fabricante KEIHIN
Bujía:
Tipo/fabricante CR8E/NGK (tipo de resistencia)
Huelgo 0,7 ~ 0,8 mm (0,028 ~ 0,031 in)
Tipo de embrague: Húmedo, discos múltiples
Caja de cambios:
Sistema de reducción primaria Engranaje
Relación de reducción primaria 61/23 (2,652)
Sistema de reducción secundaria Transmisión por cadena
Relación de reducción secundaria 50/13 (3,846)
Tipo de caja de cambios Engranaje constante, 5-velocidades
Accionamiento Pie izquierdo
Relación del cambio:1ª29/12 (2,417)
2ª26/15 (1,733)
3ª21/16 (1,313)
4ª21/20 (1,050)
5ª21/25 (0,840)
Chasis: USA, ZA, CDN EUROPE, AUS, NZ
Tipo de bastidor Tubo semidoble←
Ángulo de arrastre 27,3°27,0°
Distancia entre perpendiculares 117 mm (4,61 in) 116 mm (4,57 in)
Neumáticos:
Tipo Con cámara
Tamaño (delantero) 80/100-21 51M (USA, CDN, ZA)
90/90-21 54R (EUROPE, AUS, NZ)
Tamaño (trasero) 110/100-18 64M (USA, CDN, ZA)
130/90-18 69R (EUROPE, AUS, NZ)
Presión de los neumáticos (delantero y trasero) 100 kPa (1,0 kgf/cm
2, 15 psi)
ESPECIFICACIONES GENERALES

SPEC
2 - 3 Frenos:
Tipo de freno delantero Freno de un disco
Accionamiento Accionamiento con la mano derecha
Tipo de freno trasero Freno de un disco
Accionamiento Pie derecho
Suspensión:
Suspensión delantera Horquilla telescópica
Suspensión trasera Basculante (suspensión monocruz articulada)
Amortiguadores:
Amortiguador delantero Muelle helicoidal/amortiguador de aceite
Amortiguador trasero Muelle helicoidal/gas, amortiguador de aceite
Recorrido de las ruedas:
Recorrido de la rueda delantera 300 mm (11,8 in)
Recorrido de la rueda trasera 305 mm (12,0 in)
Sistema eléctrico:
Sistema de encendido CDI (encendido por descarga de capacitor)
Sistema generador Magneto CA
Tipo de batería YTZ7S
Voltaje/capacidad de la batería12 V/6 AH
Densidad 1,310
Tipo de faro: Bombilla de cuarzo (halógena)
Potencia de las bombillas × cantidad:
Faro 12 V 35/36,5 W × 1
Piloto trasero 12 V 1,6/0,3 W × 1
ESPECIFICACIONES GENERALES

SPEC
2 - 4
ESPECIFICACIONES DE MANTENIMIENTO
MOTOR
Elemento Estándar Límite
Culata:
Límite de deformación ---- 0,05 mm
(0,002 in)
Cilindro:
Diámetro 95,00 ~ 95,01 mm
(3,7402 ~ 3,7406 in)----
Límite de deformación circunferencial ---- 0,05 mm
(0,002 in)
Eje de levas:
Sistema de accionamiento Transmisión por cadena (izquierda) ----
Diámetro interior de la tapa del eje de levas 22,000 ~ 22,021 mm
(0,8661 ~ 0,8670 in)----
Diámetro del apoyo del eje de levas 21,959 ~ 21,972 mm
(0,8645 ~ 0,8650 in)----
Holgura entre eje y tapa 0,028 ~ 0,062 mm
(0,0011 ~ 0,0024 in)0,08 mm
(0,003 in)
Dimensiones de las levas
Admisión“A”30,100 ~ 30,200 mm
(1,1850 ~ 1,1890 in)30,000 mm
(1,1811 in)
“B”22,450 ~ 22,550 mm
(0,8839 ~ 0,8878 in)22,350 mm
(0,8799 in)
Escape“A”30,200 ~ 30,300 mm
(1,1890 ~ 1,1929 in)30,100 mm
(1,1850 in)
“B”22,450 ~ 22,550 mm
(0,8839 ~ 0,8878 in)22,350 mm
(0,8799 in)
Límite de descentramiento del eje de levas ---- 0,03 mm
(0,0012 in)
A
B
ESPECIFICACIONES DE MANTENIMIENTO

SPEC
2 - 5 Cadena del eje de levas:
Tipo de cadena/nº de eslabones 98XRH2010-118M/118 ----
Sistema de ajuste de la cadena del eje de levas Automático ----
Válvulas, asientos de válvula, guías de válvula:
Holgura de la válvula (en frío) Admisión 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
Escape 0,20 ~ 0,25 mm
(0,0079 ~ 0,0098 in)----
Dimensiones de las válvulas:
Diámetro de la cabeza “A”Admisión 26,9 ~ 27,1 mm
(1,0591 ~ 1,0669 in)----
Escape 27,9 ~ 28,1 mm
(1,0984 ~ 1,1063 in)----
Anchura frontal “B”Admisión 2,26 mm (0,089 in) ----
Escape 2,26 mm (0,089 in) ----
Anchura de asiento “C”Admisión 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Escape 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Espesor del margen “D”Admisión 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Escape 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diámetro exterior del vástago Admisión 4,475 ~ 4,490 mm
(0,1762 ~ 0,1768 in)4,445 mm
(0,1750 in)
Escape 4,965 ~ 4,980 mm
(0,1955 ~ 0,1961 in)4,935 mm
(0,1943 in)
Diámetro interior de la guíaAdmisión 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
Escape 5,000 ~ 5,012 mm
(0,1969 ~ 0,1973 in)5,050 mm
(0,1988 in)
Holgura de vástago a guíaAdmisión 0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
Escape 0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)0,10 mm
(0,004 in)
Límite de descentramiento del vástago ---- 0,01 mm
(0,0004 in) Elemento Estándar Límite
BC
DA
Diámetro de la cabeza Anchura frontal Anchura del asiento Espesor del margen
ESPECIFICACIONES DE MANTENIMIENTO

SPEC
2 - 6 Muelles de válvula:
Longitud libre Admisión 39,46 mm (1,55 in) 38,46 mm
(1,51 in)
Escape 37,61 mm (1,48 in) 36,61 mm
(1,44 in)
Longitud accionada (válvula cerrada) Admisión 27,87 mm (1,10 in) ----
Escape 28,38 mm (1,12 in) ----
Fuerza comprimida
(instalado) Admisión 130,2 ~ 149,8 N a 27,87 mm
(13,28 ~ 15,28 kg a 27,87 mm,
29,27 ~ 33,68 lb a 1,10 in)----
Escape 123,1 ~ 141,7 N a 28,38 mm
(12,55 ~ 14,45 kg a 28,38 mm,
27,67 ~ 31,85 lb a 1,12 in)----
Límite de inclinaciónAdmisión ----
2,5°/1,7 mm
(2,5°/0,067 in)
Escape ----2,5°/1,6 mm
(2,5°/0,063 in)
Sentido de la espiral (vista superior) Admisión Sentido de las agujas del reloj ----
Escape Sentido de las agujas del reloj ----
Pistón:
Holgura entre pistón y cilindro 0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)0,1 mm
(0,004 in)
Tamaño del pistón “D”94,945 ~ 94,960 mm
(3,738 ~ 3,739 in)----
Punto de medición “H”8 mm (0,315 in) ----
Reborde del pistón 1 mm (0,0394 in) ----
Diámetro interior del orificio del pasador de pis-
tón18,004 ~ 18,015 mm
(0,7088 ~ 0,7093 in)18,045 mm
(0,7104 in)
Diámetro exterior del pasador de pistón 17,991 ~ 18,000 mm
(0,7083 ~ 0,7087 in)17,971 mm
(0,7075 in) Elemento Estándar Límite
*
H
D
ESPECIFICACIONES DE MANTENIMIENTO

SPEC
2 - 7 Aros de pistón:
Aro superior:
Tipo Barril ----
Dimensiones (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Distancia entre extremos (montado) 0,20 ~ 0,30 mm
(0,008 ~ 0,012 in)0,55 mm
(0,022 in)
Holgura lateral (montado) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Segundo aro:
Tipo Cónico ----
Dimensiones (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Distancia entre extremos (montado) 0,35 ~ 0,50 mm
(0,014 ~ 0,020 in)0,85 mm
(0,033 in)
Holgura lateral 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Aro de engrase:
Dimensiones (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Distancia entre extremos (montado) 0,2 ~ 0,5 mm (0,01 ~ 0,02 in) ----
Cigüeñal:
Anchura del cigüeñal “A”61,95 ~ 62,00 mm
(2,439 ~ 2,441 in)----
Límite de descentramiento “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Holgura lateral de la cabeza
de biela “D”0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Holgura del pie de biela “F”0,4 ~ 1,0 mm (0,02 ~ 0,04 in) 2,0 mm
(0,08 in)
Compensador:
Sistema de accionamiento del compensador Engranaje ----
Grado del aceite del filtro de aire: Aceite para filtros de aire de espuma
o un aceite equivalente---- Elemento Estándar Límite
T
B
B
T
B
T
