SPEC
2 - 1
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: WR450FW (USA, CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Model code number: 5TJE (USA)
5TJF (EUROPE)
5TJG (CDN, AUS, NZ, ZA)
Dimensions: USA, ZA, CDN EUROPE, AUS, NZ
Overall length 2,175 mm (85.63 in) 2,190 mm (86.22 in)
Overall width 825 mm (32.48 in)←
Overall height 1,295 mm (50.98 in) 1,300 mm (51.18 in)
Seat height 980 mm (38.58 in) 990 mm (38.98 in)
Wheelbase 1,485 mm (58.46 in)←
Minimum ground clearance 365 mm (14.37 in) 370 mm (14.57 in)
Dry weight:
Without oil and fuel 112.5 kg (248.0 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 449 cm
3 (15.8 Imp oz, 15.2 US oz)
Bore × stroke 95.0 × 63.4 mm (3.74 × 2.50 in)
Compression ratio 12.3 : 1
Starting system Kick and electric starter
Lubrication system: Dry sump
Oil type or grade:
Engine oil (For USA and CDN)
Yamalube 4, SAE10W30 or SAE20W40
Yamalube 4-R, SAE10W50
API service SG type or higher,
JASO standard MA
(Except for USA and CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 or SAE20W50
API service SG type or higher,
JASO standard MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) or SAE 10W-30
YAMALUBE 4(20W-40) or SAE 20W-40
YAMALUBE 4-R(10W-50) or SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
GENERAL SPECIFICATIONS

SPEC
2 - 4

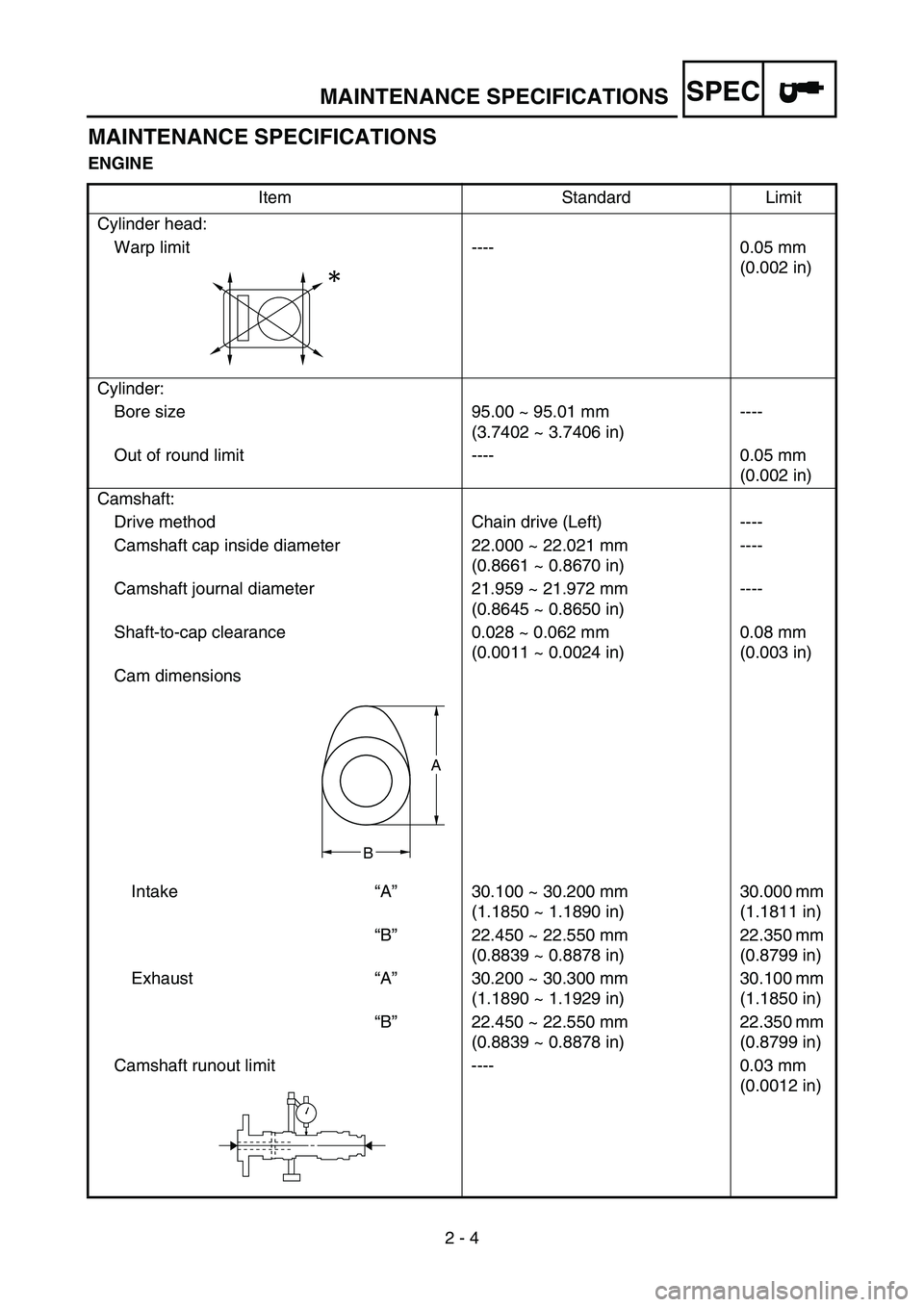

MAINTENANCE SPECIFICATIONS
ENGINE
Item Standard Limit
Cylinder head:
Warp limit ---- 0.05 mm
(0.002 in)
Cylinder:
Bore size 95.00 ~ 95.01 mm
(3.7402 ~ 3.7406 in)----
Out of round limit ---- 0.05 mm
(0.002 in)
Camshaft:
Drive method Chain drive (Left) ----
Camshaft cap inside diameter 22.000 ~ 22.021 mm
(0.8661 ~ 0.8670 in)----
Camshaft journal diameter 21.959 ~ 21.972 mm
(0.8645 ~ 0.8650 in)----
Shaft-to-cap clearance 0.028 ~ 0.062 mm
(0.0011 ~ 0.0024 in)0.08 mm
(0.003 in)
Cam dimensions
Intake“A”30.100 ~ 30.200 mm
(1.1850 ~ 1.1890 in)30.000 mm
(1.1811 in)
“B”22.450 ~ 22.550 mm
(0.8839 ~ 0.8878 in)22.350 mm
(0.8799 in)
Exhaust“A”30.200 ~ 30.300 mm
(1.1890 ~ 1.1929 in)30.100 mm
(1.1850 in)
“B”22.450 ~ 22.550 mm
(0.8839 ~ 0.8878 in)22.350 mm
(0.8799 in)
Camshaft runout limit ---- 0.03 mm
(0.0012 in)
A
B
MAINTENANCE SPECIFICATIONS

SPEC
2 - 5 Cam chain:
Cam chain type/No. of links 98XRH2010-118M/118 ----
Cam chain adjustment method Automatic ----
Valve, valve seat, valve guide:
Valve clearance (cold) IN 0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)----
EX 0.20 ~ 0.25 mm
(0.0079 ~ 0.0098 in)----
Valve dimensions:
“A” head diameter IN 26.9 ~ 27.1 mm
(1.0591 ~ 1.0669 in)----
EX 27.9 ~ 28.1 mm
(1.0984 ~ 1.1063 in)----
“B” face width IN 2.26 mm (0.089 in) ----
EX 2.26 mm (0.089 in) ----
“C” seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
“D” margin thickness IN 1 mm (0.0394 in) 0.85 mm
(0.033 in)
EX 1 mm (0.0394 in) 0.85 mm
(0.033 in)
Stem outside diameter IN 4.475 ~ 4.490 mm
(0.1762 ~ 0.1768 in)4.445 mm
(0.1750 in)
EX 4.965 ~ 4.980 mm
(0.1955 ~ 0.1961 in)4.935 mm
(0.1943 in)
Guide inside diameter IN 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.550 mm
(0.1791 in)
EX 5.000 ~ 5.012 mm
(0.1969 ~ 0.1973 in)5.050 mm
(0.1988 in)
Stem-to-guide clearance IN 0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)0.08 mm
(0.003 in)
EX 0.020 ~ 0.047 mm
(0.0008 ~ 0.0019 in)0.10 mm
(0.004 in)
Stem runout limit ---- 0.01 mm
(0.0004 in) Item Standard Limit
BC
DA
Head Diameter Face Width Seat Width Margin Thickness
MAINTENANCE SPECIFICATIONS

SPEC
2 - 7 Piston rings:
Top ring:
Type Barrel ----
Dimensions (B × T) 1.2 × 3.5 mm (0.05 × 0.14 in) ----
End gap (installed) 0.20 ~ 0.30 mm
(0.008 ~ 0.012 in)0.55 mm
(0.022 in)
Side clearance (installed) 0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring:
Type Taper ----
Dimensions (B × T) 1.00 × 3.35 mm (0.04 × 0.13 in) ----
End gap (installed) 0.35 ~ 0.50 mm
(0.014 ~ 0.020 in)0.85 mm
(0.033 in)
Side clearance 0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
Oil ring:
Dimensions (B × T) 2.0 × 2.9 mm (0.08 × 0.11 in) ----
End gap (installed) 0.2 ~ 0.5 mm (0.01 ~ 0.02 in) ----
Crankshaft:
Crank width “A”61.95 ~ 62.00 mm
(2.439 ~ 2.441 in)----
Runout limit “C”0.03 mm (0.0012 in) 0.05 mm
(0.002 in)
Big end side clearance “D”0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Small end free play “F”0.4 ~ 1.0 mm (0.02 ~ 0.04 in) 2.0 mm
(0.08 in)
Balancer:
Balancer drive method Gear ----
Air filter oil grade: Foam-air-filter oil or equivalent
oil ---- Item Standard Limit
T
B
B
T
B
T
MAINTENANCE SPECIFICATIONS

SPEC
2 - 1
CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom du modèle: WR450FW (USA, CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Numéro de code de modèle: 5TJE (USA)
5TJF (EUROPE)
5TJG (CDN, AUS, NZ, ZA)
Dimensions: USA, ZA, CDN EUROPE, AUS, NZ
Longueur totale 2.175 mm (85,63 in) 2.190 mm (86,22 in)
Largeur totale 825 mm (32,48 in)←
Hauteur totale 1.295 mm (50,98 in) 1.300 mm (51,18 in)
Hauteur de la selle 980 mm (38,58 in) 990 mm (38,98 in)
Empattement 1.485 mm (58,46 in)←
Garde au sol minimale 360 mm (14,37 in) 370 mm (14,57 in)
Poids à sec:
Sans huile ni carburant 112,5 kg (248,0 lb)
Moteur:
Type de moteur Moteur 4 temps refroidi par liquide, double arbre à
cames en tête
Disposition des cylindres Monocylindre, incliné vers l’avant
Cylindrée449 cm
3 (15,8 Imp oz, 15,2 US oz)
Alésage × course 95,0 × 63,4 mm (3,74 × 2,50 in)
Taux de compression 12,3 : 1
Système de démarrage Kick et démarreur électrique
Système de lubrification: Carter sec
Type ou qualité d’huile:
Huile moteur (USA et CDN)
Yamalube 4, SAE10W30 ou SAE20W40
Yamalube 4-R, SAE10W50
API Service de type SG et au-delà
JASO MA
(Sauf USA et CDN)
SAE10W30, SAE10W40, SAE15W40, SAE20W40
ou SAE20W50
API Service de type SG et au-delà
JASO MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) ou SAE 10W-30
YAMALUBE 4(20W-40) ou SAE 20W-40
YAMALUBE 4-R(10W-50) ou SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
CARACTERISTIQUES GENERALES

SPEC
2 - 4
CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Elément Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 95,00 à 95,01 mm
(3,7402 à 3,7406 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode de transmission Transmission par chaîne (gauche) ----
Diamètre intérieur du chapeau d’arbre à cames 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre des tourillons d’arbre à cames 21,959 à 21,972 mm
(0,8645 à 0,8650 in)----
Jeu arbre-chapeau 0,028 à 0,062 mm
(0,0011 à 0,0024 in)0,08 mm
(0,003 in)
Dimensions de la came
Admission“A”30,100 à 30,200 mm
(1,1850 à 1,1890 in)30,000 mm
(1,1811 in)
“B”22,450 à 22,550 mm
(0,8839 à 0,8878 in)22,350 mm
(0,8799 in)
Echappement“A”30,200 à 30,300 mm
(1,1890 à 1,1929 in)30,100 mm
(1,1850 in)
“B”22,450 à 22,550 mm
(0,8839 à 0,8878 in)22,350 mm
(0,8799 in)
Limite de faux-rond d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B
CARACTERISTIQUES D’ENTRETIEN

SPEC
2 - 5 Chaîne de came:
Type de chaîne de came/nbre de maillons 98XRH2010-118M/118 ----
Méthode de réglage de la chaîne de came Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu aux soupapes (à froid) AD 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
ECH 0,20 à 0,25 mm
(0,0079 à 0,0098 in)----
Dimensions des soupapes:
Diamètre de la tête “A”AD 26,9 à 27,1 mm
(1,0591 à 1,0669 in)----
ECH 27,9 à 28,1 mm
(1,0984 à 1,1063 in)----
Largeur de portée “B”AD 2,26 mm (0,089 in) ----
ECH 2,26 mm (0,089 in) ----
Largeur de siège “C”AD 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Epaisseur de rebord “D”AD 1 mm (0,0394 in) 0,85 mm
(0,033 in)
ECH 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diamètre extérieur de la queue AD 4,475 à 4,490 mm
(0,1762 à 0,1768 in)4,445 mm
(0,1750 in)
ECH 4,965 à 4,980 mm
(0,1955 à 0,1961 in)4,935 mm
(0,1943 in)
Diamètre intérieur du guide AD 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
ECH 5,000 à 5,012 mm
(0,1969 à 0,1973 in)5,050 mm
(0,1988 in)
Jeu queue-guide AD 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH 0,020 à 0,047 mm
(0,0008 à 0,0019 in)0,10 mm
(0,004 in)
Limite de faux-rond de tige de soupape ---- 0,01 mm
(0,0004 in) Elément Standard Limite
BC
DA
Diamètre de la tête Largeur de portée Largeur du siège Epaisseur de rebord
CARACTERISTIQUES D’ENTRETIEN

SPEC
2 - 7 Segments de piston:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Ecartement des becs (segment monté)0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Conique ----
Dimensions (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Ecartement des becs (segment monté)0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Ecartement des becs (segment monté)0,2 à 0,5 mm (0,01 à 0,02 in) ----
Vilebrequin:
Largeur du vilebrequin “A”61,95 à 62,00 mm
(2,439 à 2,441 in)----
Limite de déformation “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Jeu de pied de bielle “F”0,4 à 1,0 mm (0,02 à 0,04 in) 2,0 mm
(0,08 in)
Balancier:
Méthode d’entraînement du balancier Pignon ----
Type d’huile pour filtre à air: Huile pour filtre à air mousse ou une
huile équivalente---- Elément Standard Limite
T
B
B
T
B
T
CARACTERISTIQUES D’ENTRETIEN
