Page 129 of 134
10-4
10
Suspensión trasera:Tipo:
Basculante (monocross)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX14AH
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1
Luz de aviso de la temperatura del aceite:
12 V, 1.7 W × 1
Fusibles:Fusible principal:
20.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
U3D561S0.book Page 4 Thursday, June 29, 2006 11:05 AM
Page 130 of 134
11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26030Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U3D561S0.book Page 1 Thursday, June 29, 2006 11:05 AM
Page 131 of 134
11-2
11

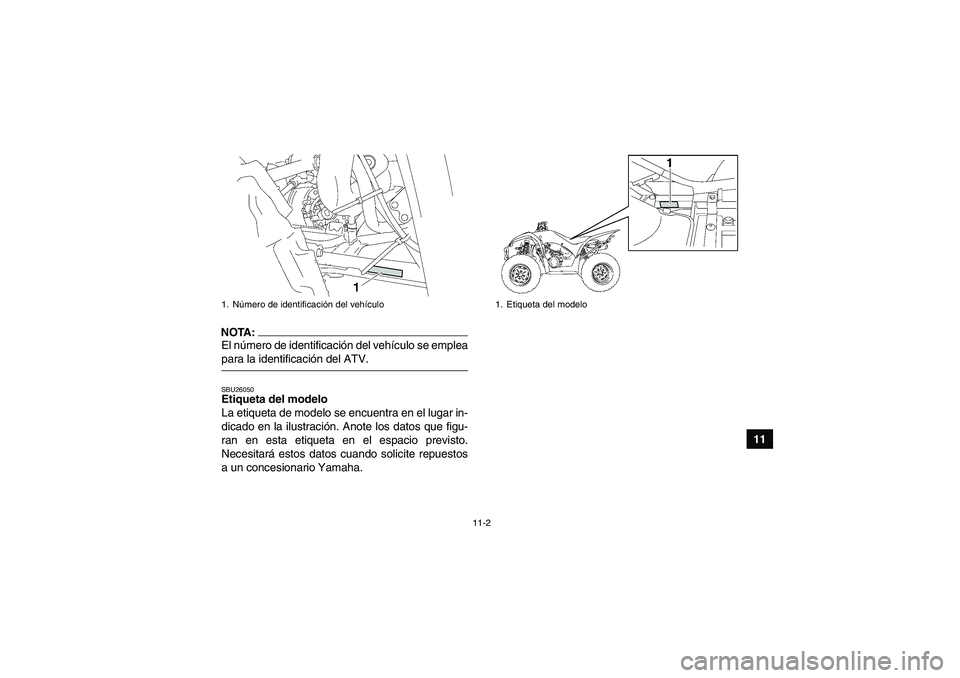

NOTA:El número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
1. Etiqueta del modelo
U3D561S0.book Page 2 Thursday, June 29, 2006 11:05 AM
Page 132 of 134
INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del engranaje final ...................................... 5-4, 8-16
Aceite del motor y cartucho del filtro de aceite ............ 8-12
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-11BBatería .......................................................................... 8-35
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-40
Bombilla del faro, cambio ............................................. 8-38
Bujía, comprobación ...................................................... 8-9CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-26
Cables, comprobación y engrase ................................. 8-33
Carburador, ajuste ....................................................... 8-23
Cojinetes de las ruedas, comprobación ....................... 8-34
Compartimento porta objetos ....................................... 4-12
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-15
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de identificación de averías ............................. 8-45
Cuadro de mantenimiento y engrase periódicos ............ 8-3EEje de dirección, engrase ............................................. 8-35
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-10
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-18
Freno de estacionamiento .............................................. 4-6
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-37GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina ............................................................ 4-9HHolgura de la válvula .................................................... 8-25IIdentificación de averías .............................................. 8-43
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-3
Interruptores de la luz de freno .................................... 8-32
Interruptores del manillar ............................................... 4-3
Interruptor principal ........................................................ 4-1JJuego de la maneta de freno delantero,
comprobación ............................................................ 8-28
U3D561S0.book Page 1 Thursday, June 29, 2006 11:05 AM
Page 133 of 134
Juego del pedal de freno y de la maneta de freno
(trasero), ajuste ......................................................... 8-29
Juego libre del cable del acelerador, ajuste ................. 8-25
Junta universal del cardán, engrase ............................ 8-35LLimitador de velocidad ................................................... 4-4
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-28
Líquido de freno, comprobación .................................. 8-27
Lista de comprobaciones previas .................................. 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del aceite ..................... 4-2
Luz del faro, ajuste ....................................................... 8-40
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ............................................ 4-4, 5-5
Maneta del freno, delantero ........................................... 4-5
Manetas de freno, comprobación y engrase ................ 8-33
Manguera de comprobación del conducto de
enfriamiento de la correa trapezoidal ........................ 8-22
Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1
PPalanca de selección de marcha ................................... 4-7
Palanca de selección de marcha y conducción
hacia atrás ................................................................... 6-3
Panel, desmontaje y montaje ........................................ 8-9
Parachispas, limpieza .................................................. 8-21
Pastillas y zapatas de freno, comprobación ................ 8-26
Pedal de freno, comprobación y engrase .................... 8-34
Pedal del freno y maneta del freno trasero .................... 4-6
Presión de los neumáticos, medición ............................ 5-7RRalentí del motor ......................................................... 8-24
Rodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-41
Rueda, montaje ........................................................... 8-42TTapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-23
Tapón del depósito de gasolina ..................................... 4-7
U3D561S0.book Page 2 Thursday, June 29, 2006 11:05 AM
Page 134 of 134
YAMAHA MOTOR CO., LTD.
IMPRESO EN EE.UU.
2006.07-0.3×1 CR
(S)
