2007 YAMAHA WOLVERINE 350 Manuale de Empleo (in Spanish)

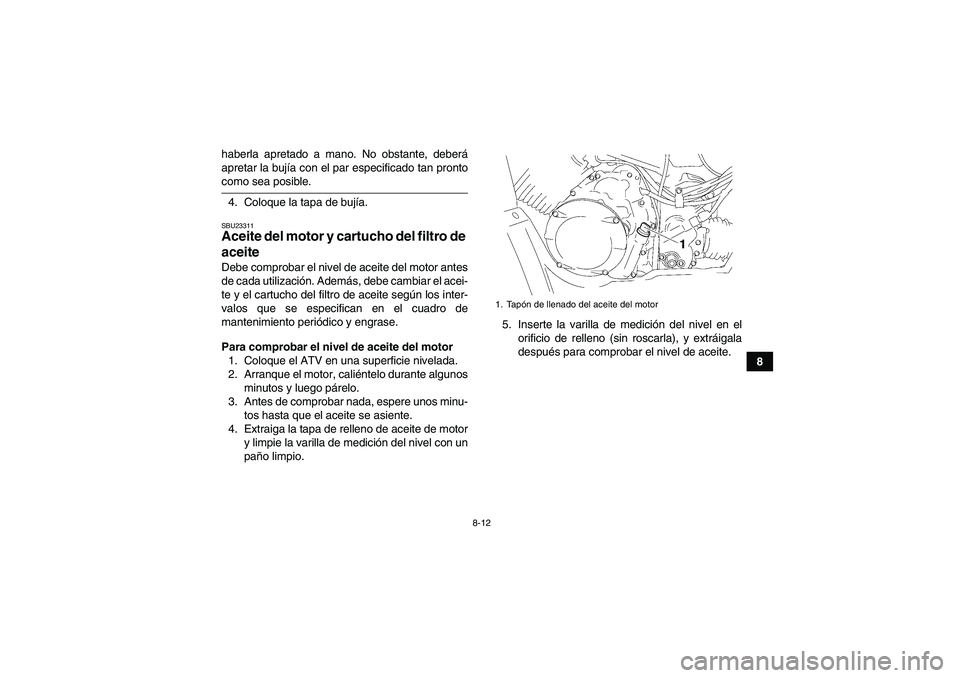

8-12
8 haberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.SBU23311Aceite del motor y cartucho del filtro de
aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y el cartucho del filtro de aceite según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Antes de comprobar nada, espere unos minu-
tos hasta que el aceite se asiente.
4. Extraiga la tapa de relleno de aceite de motor
y limpie la varilla de medición del nivel con un
paño limpio.5. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
1. Tapón de llenado del aceite del motor
U3D561S0.book Page 12 Thursday, June 29, 2006 11:05 AM

8-13
8
NOTA:El aceite del motor debe situarse entre las marcasde nivel máximo y mínimo.
6. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto.
7. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.Para cambiar el aceite del motor (con o sin sus-
titución del cartucho del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Coloque una bandeja debajo del motor para
recoger el aceite usado.
4. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.
NOTA:Omita los pasos 5–7 si no va a cambiar el cartuchodel filtro de aceite.
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
U3D561S0.book Page 13 Thursday, June 29, 2006 11:05 AM

8-14
8 5. Desmonte el cartucho del filtro de aceite con
una llave para filtros de aceite.
NOTA:Puede adquirir una llave para filtros de aceite ensu concesionario Yamaha más próximo.
6. Aplique una capa fina de aceite de motor a la
junta tórica del nuevo cartucho del filtro de
aceite.NOTA:Verifique que la junta tórica quede bien asentada.
7. Coloque el nuevo cartucho del filtro de aceite
con la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.
1. Cartucho del filtro de aceite
1. Llave del filtro de aceite
1. Junta tórica
U3D561S0.book Page 14 Thursday, June 29, 2006 11:05 AM

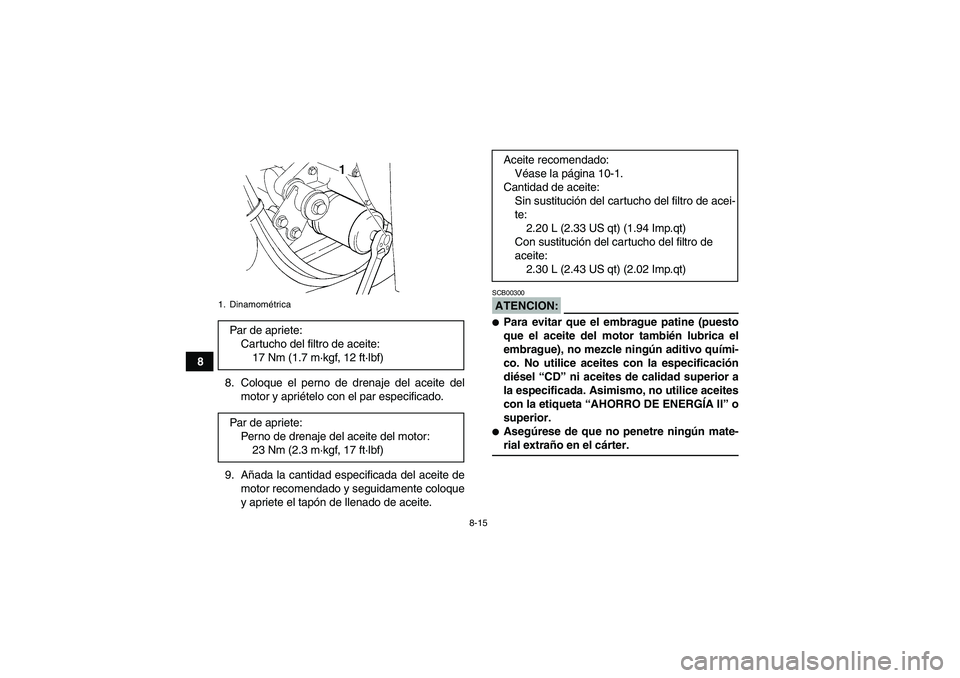

8-15
8
8. Coloque el perno de drenaje del aceite del
motor y apriételo con el par especificado.
9. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
ATENCION:SCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o
superior.
Asegúrese de que no penetre ningún mate-rial extraño en el cárter.
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del motor:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de acei-
te:
2.20 L (2.33 US qt) (1.94 Imp.qt)
Con sustitución del cartucho del filtro de
aceite:
2.30 L (2.43 US qt) (2.02 Imp.qt)
U3D561S0.book Page 15 Thursday, June 29, 2006 11:05 AM

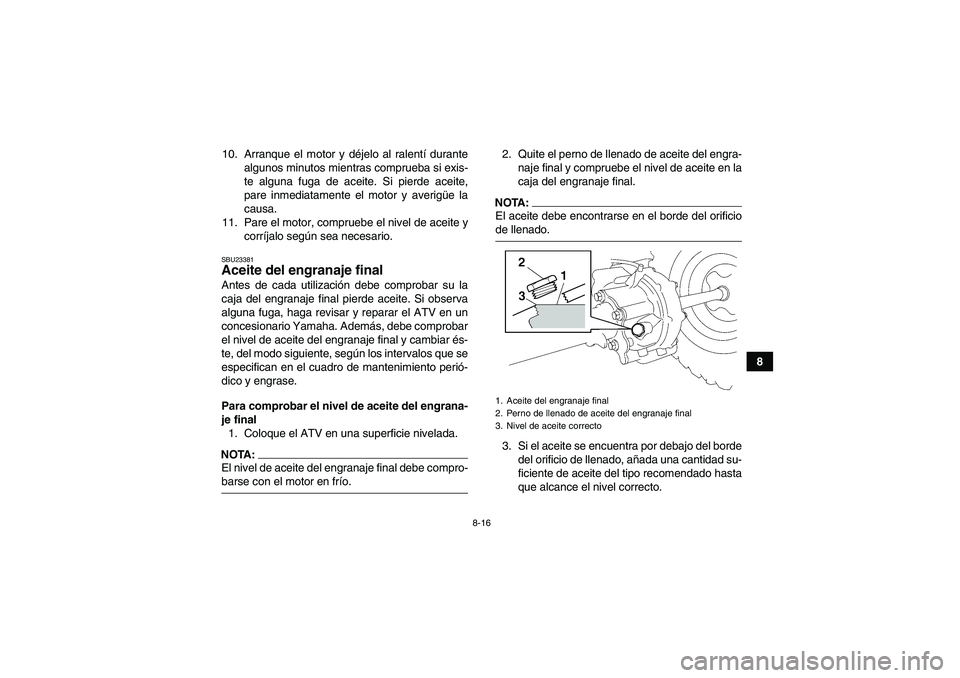

8-16
8 10. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
11. Pare el motor, compruebe el nivel de aceite y
corríjalo según sea necesario.
SBU23381Aceite del engranaje final Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el nivel de aceite del engrana-
je final
1. Coloque el ATV en una superficie nivelada.NOTA:El nivel de aceite del engranaje final debe compro-barse con el motor en frío.2. Quite el perno de llenado de aceite del engra-
naje final y compruebe el nivel de aceite en la
caja del engranaje final.
NOTA:El aceite debe encontrarse en el borde del orificiode llenado.
3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.1. Aceite del engranaje final
2. Perno de llenado de aceite del engranaje final
3. Nivel de aceite correcto
U3D561S0.book Page 16 Thursday, June 29, 2006 11:05 AM

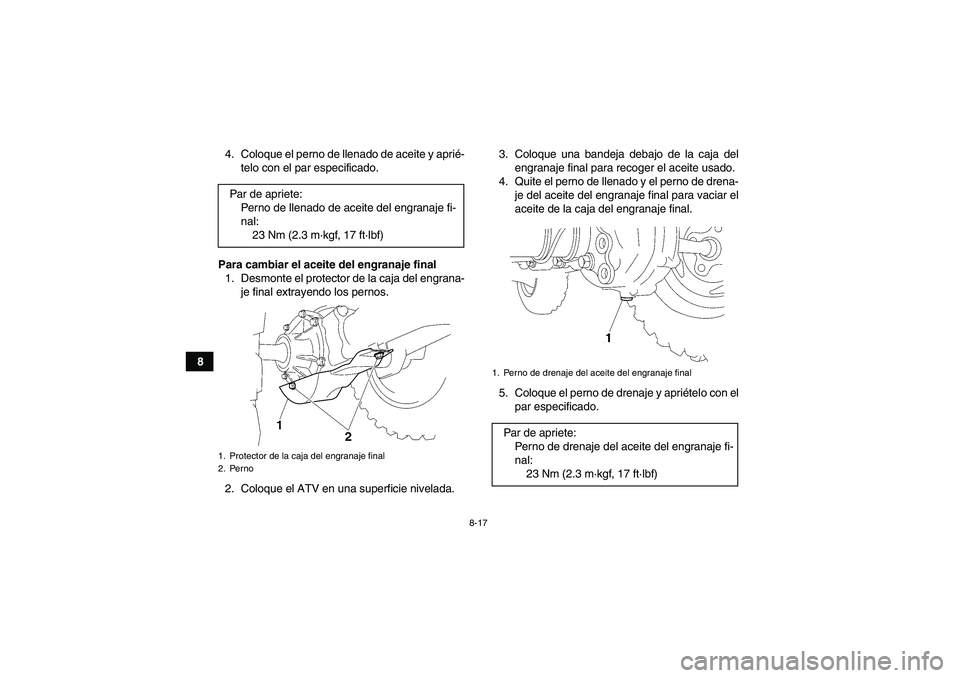

8-17
84. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
Para cambiar el aceite del engranaje final
1. Desmonte el protector de la caja del engrana-
je final extrayendo los pernos.
2. Coloque el ATV en una superficie nivelada.3. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
4. Quite el perno de llenado y el perno de drena-
je del aceite del engranaje final para vaciar el
aceite de la caja del engranaje final.
5. Coloque el perno de drenaje y apriételo con el
par especificado. Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Protector de la caja del engranaje final
2. Perno
1. Perno de drenaje del aceite del engranaje finalPar de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3D561S0.book Page 17 Thursday, June 29, 2006 11:05 AM

8-18
8 6. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica.
ATENCION:SCB00420Asegúrese de que no penetre ningún materialextraño en la caja del engranaje final.7. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
8. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
9. Monte el protector de la caja del engranaje fi-
nal colocando los pernos y apretándolos con
el par especificado.
SBU23640Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire con ma-
yor frecuencia si utiliza el vehículo en lugares es-
pecialmente húmedos o polvorientos.
1. Aceite del engranaje final
2. Perno de llenado de aceite del engranaje final
3. Nivel de aceite correctoAceite del engranaje final recomendado:
Véase la página 10-1.
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Par de apriete:
Perno del protector de la caja del engranaje
final:
16 Nm (1.6 m·kgf, 11 ft·lbf)
U3D561S0.book Page 18 Thursday, June 29, 2006 11:05 AM

8-19
8
NOTA:En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de airey la caja del mismo.
1. Desmonte el asiento. (Véase la página 4-11).
2. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.3. Extraiga el filtro de aire de su caja.1. Tubo de vaciado de la caja del filtro de aire
1. Soporte de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
U3D561S0.book Page 19 Thursday, June 29, 2006 11:05 AM
