2007 YAMAHA TZR50 AUX

FAU10100
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle TZR50 est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la con-
ception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la TZR50, il faut prendre le temps de lire attentivement ce
manuel. Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’en-
tretien de cette moto, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre
les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en par-
fait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum
kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocy-
cliste !
INTRODUCTION
5WX-F8199-F2.qxd 31/05/2006 11:20 Página 3

FAU10151
Les informations particulièrement importantes sont repérées par les notations suivantes :
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
ATTENTION: La mention ATTENTION indique les précautions particulières à prendre pour éviter
d’endommager la moto.
N.B.:Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des
divers travaux.
N.B.:
Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression,
il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Au moindre doute concer-
nant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha.
FWA10030
s s
AVERTISEMENT
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO.
* Le produit et les caractéristiques peuvent être modifiés sans préavis.
s s
AVERTISEMENTLe non-respect des instructions données sous un AVERTISSEMENT peut entraîner
des blessures graves ou la mortdu pilote, d’une personne se trouvant à proximité
ou d’une personne inspectant ou réparant la moto.
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR LA SÉCURITÉ !t
5WX-F8199-F2.qxd 31/05/2006 11:20 Página 4

FAU10251
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ
DÉPEND DE TECHNIQUES DE CON-
DUITE ADÉQUATES ET DES CAPA-
CITÉS DU CONDUCTEUR. TOUT
CONDUCTEUR DOIT PRENDRE
CONNAISSANCE DES EXIGENCES
SUIVANTES AVANT DE PRENDRE LA
ROUTE.
LE PILOTE DOIT :
S’INFORMER CORRECTEMENT
AUPR‘S D’UNE SOURCE
COMPÉTENTE SUR TOUS LES
ASPECTS DE L’UTILISATION
D’UNE MOTO.
OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX
ENTRETIENS PRÉCONISÉS
DANS LE MANUEL DU PRO-
PRIÉTAIRE.
SUIVRE DES COURS AFIN
D’APPRENDRE À MAÎTRISER
LES TECHNIQUES DE CONDUI-
TE SÛRES ET CORRECTES.
FAIRE RÉVISER LE VÉHICULE
PAR UN MÉCANICIEN COMPÉ-
TENT AUX INTERVALLES INDI-
QUÉS DANS LE MANUEL DUPROPRIÉTAIRE OU LORSQUE
L’ÉTAT DE LA MÉCANIQUE L’E-
XIGE.
Conduite en toute sécurité
Toujours effectuer les contrôles
avant utilisation. Un contrôle
méticuleux peut permettre d’évi-
ter des accidents.
Cette moto est conçue pour le
transport du pilote et d’un passa-
ger.
La plupart des accidents de cir-
culation entre voitures et motos
sont dus au fait que les automo-
bilistes ne voient pas les motos.
En se faisant bien voir, on peut
diminuer les risques d’accident.
Dès lors :
• Porter une combinaison de
couleur vive.
• Être très prudent à l’approche
des carrefours, car c’est aux
carrefours que la plupart des
accidents se produisent.
• Rouler dans le champ de visi-
bilité des automobilistes. Éviter
de rouler dans leur angle mort.
De nombreux accidents sont dus
au manque d’expérience du pilo-
te. Ce sont, en effet, les motocy-
clistes qui n’ont pas un permis
spécial pour véhicules à deux
roues qui ont le plus d’accidents.
• Ne pas rouler avant d’avoir
acquis un permis de conduire
et ne prêter sa moto qu’à des
pilotes expérimentés.
• Connaître ses limites et ne pas
se surestimer. Afin d’éviter un
accident, se limiter à des
manouvres que l’on peut effec-
tuer en toute confiance.
• S’exercer à des endroits où il
n’y a pas de trafic tant que l’on
ne s’est pas complètement
familiarisé avec la moto et ses
commandes.
De nombreux accidents sont pro-
voqués par des erreurs de con-
duite du pilote de moto. Une
erreur typique consiste à prendre
un virage trop large en raison d’u-
ne VITESSE EXCESSIVE ou un
virage trop court (véhicule pas
assez incliné pour la vitesse).
1
tCONSIGNES DE SÉCURITÉ
1-1
5WX-F8199-F2.qxd 31/05/2006 11:20 Página 8

• Toujours respecter les limites
de vitesse et ne jamais rouler
plus vite que ne le permet l’état
de la route et le trafic.
• Toujours signaler clairement
son intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.
La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.
• Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle de la
moto.
• Le passager doit toujours se
tenir des deux mains, soit au
pilote, soit à la poignée du pas-
sager ou à la poignée de
manutention, si le modèle en
est pourvu, et garder les deux
pieds sur les repose-pieds du
passager.
• Ne jamais prendre en charge
un passager qui ne puisse pla-
cer fermement ses deux pieds
sur les repose-pieds.
Ne jamais conduire après avoir
absorbé de l’alcool, certains
médicaments ou des drogues.
Cette moto est conçue pour être
utilisée sur route exclusivement.
Elle ne convient pas pour une uti-
lisation tout-terrain.
Équipement
La plupart des accidents mortels en
moto résultent de blessures à la tête.
Le port du casque est le seul moyen
d’éviter ou de limiter les blessures à la
tête.
Toujours porter un casque homo-
logué.
Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la
détection des obstacles.
Porter des bottes, une veste, un
pantalon et des gants solides
pour se protéger des éraflures en
cas de chute.
Ne jamais porter des vêtements
lâches, car ceux-ci pourraient
s’accrocher aux leviers de com-
mande, aux repose-pieds ou
même aux roues, ce qui risqued’être la cause d’un accident.
Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des
vêtements de protection qui
couvrent les jambes, les chevilles
et les pieds.
Les consignes ci-dessus s’adres-
sent également au passager.
Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d’origine peuvent rendre la conduite
de la moto dangereuse et être la cau-
se d’accidents graves. Certaines
modifications peuvent, en outre, ren-
dre l’utilisation de la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur la moto peut
réduire sa stabilité et sa maniabilité si
la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident,
monter accessoires et bagages avec
beaucoup de soin. Redoubler de pru-
dence lors de la conduite d’une moto
chargée d’accessoires ou de baga-
1
CONSIGNES DE SÉCURITÉ t
1-2
5WX-F8199-F2.qxd 31/05/2006 11:20 Página 9

FAU13431

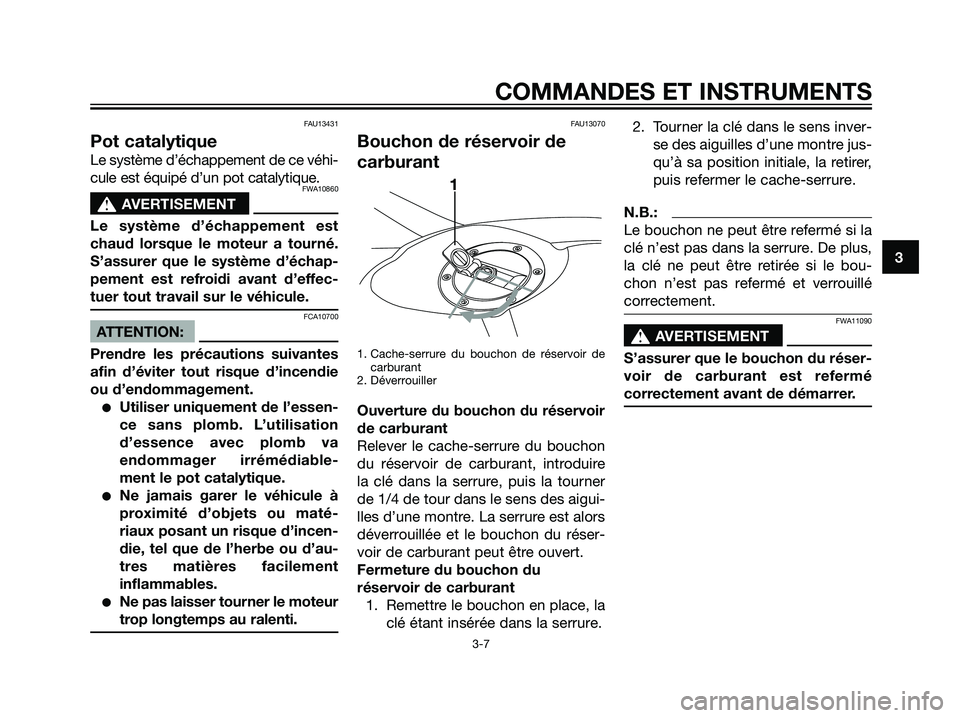

Pot catalytique
Le système d’échappement de ce véhi-
cule est équipé d’un pot catalytique.
FWA10860
s s
AVERTISEMENT
Le système d’échappement est
chaud lorsque le moteur a tourné.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
FCA10700
ATTENTION:
Prendre les précautions suivantes
afin d’éviter tout risque d’incendie
ou d’endommagement.
Utiliser uniquement de l’essen-
ce sans plomb. L’utilisation
d’essence avec plomb va
endommager irrémédiable-
ment le pot catalytique.
Ne jamais garer le véhicule à
proximité d’objets ou maté-
riaux posant un risque d’incen-
die, tel que de l’herbe ou d’au-
tres matières facilement
inflammables.
Ne pas laisser tourner le moteur
trop longtemps au ralenti.
FAU13070
Bouchon de réservoir de
carburant
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller
Ouverture du bouchon du réservoir
de carburant
Relever le cache-serrure du bouchon
du réservoir de carburant, introduire
la clé dans la serrure, puis la tourner
de 1/4 de tour dans le sens des aigui-
lles d’une montre. La serrure est alors
déverrouillée et le bouchon du réser-
voir de carburant peut être ouvert.
Fermeture du bouchon du
réservoir de carburant
1. Remettre le bouchon en place, la
clé étant insérée dans la serrure.2. Tourner la clé dans le sens inver-
se des aiguilles d’une montre jus-
qu’à sa position initiale, la retirer,
puis refermer le cache-serrure.
N.B.:
Le bouchon ne peut être refermé si la
clé n’est pas dans la serrure. De plus,
la clé ne peut être retirée si le bou-
chon n’est pas refermé et verrouillé
correctement.
FWA11090
s s
AVERTISEMENT
S’assurer que le bouchon du réser-
voir de carburant est refermé
correctement avant de démarrer.
1
3
COMMANDES ET INSTRUMENTS
3-7
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 7

FAU15591
Le propriétaire est personnellement
responsable de l’état de son véhicule.
Certaines pièces essentielles peuvent
présenter rapidement et de façon
subite des signes de dégradation, et
cela même lorsque le véhicule n’est
pas utilisé (s’il est exposé aux intem-
péries, par exemple). Un endomma-
gement ou une fuite quelconques ou
encore une chute de la pression des
pneus peuvent avoir de graves con-
séquences. En plus d’un simple
contrôle visuel, il est donc extrême-
ment important de vérifier les points
suivants avant chaque randonnée.
N.B.:
Il convient d’effectuer les contrôles
repris dans la liste avant chaque utili-
sation du véhicule. Ces contrôles ne
requièrent que peu de temps et celui-
ci sera largement compensé par le
surcroît de sécurité et de fiabilité
qu’ils procurent.
FWA11150
s s
AVERTISEMENT
Lorsqu’un élément repris sous
“Points à contrôler avant chaque
utilisation” ne fonctionne pas
correctement, il convient de le faire
contrôler et réparer avant d’utiliser
le véhicule.
4
CONTRÔLES AVANT UTILISATION
4-1
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 14

FAU16671

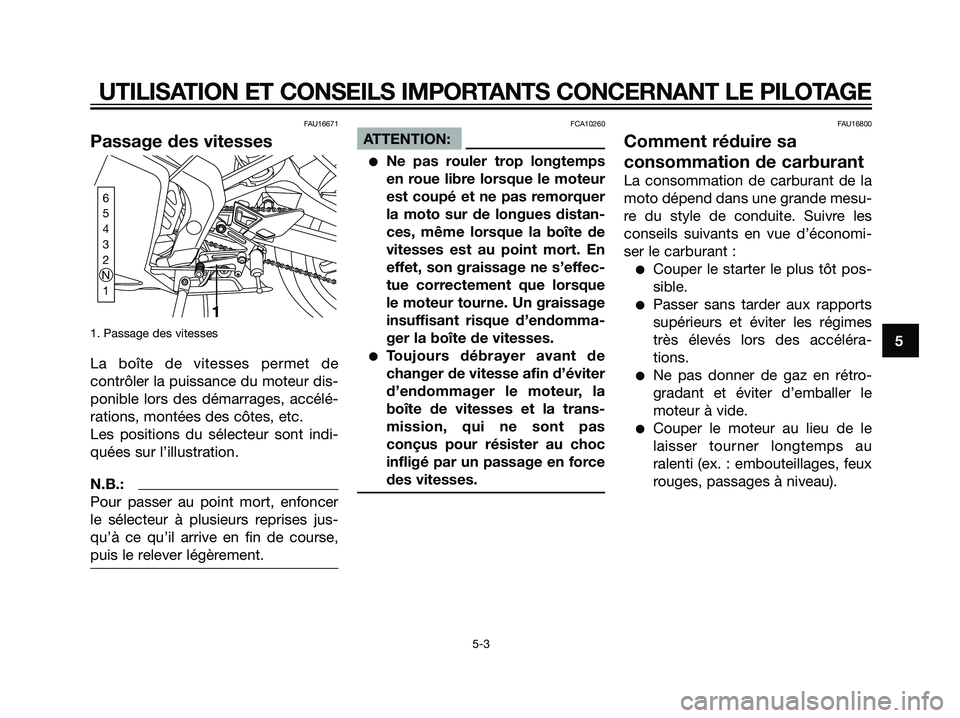

Passage des vitesses
1. Passage des vitesses
La boîte de vitesses permet de
contrôler la puissance du moteur dis-
ponible lors des démarrages, accélé-
rations, montées des côtes, etc.
Les positions du sélecteur sont indi-
quées sur l’illustration.
N.B.:
Pour passer au point mort, enfoncer
le sélecteur à plusieurs reprises jus-
qu’à ce qu’il arrive en fin de course,
puis le relever légèrement.
FCA10260
ATTENTION:
Ne pas rouler trop longtemps
en roue libre lorsque le moteur
est coupé et ne pas remorquer
la moto sur de longues distan-
ces, même lorsque la boîte de
vitesses est au point mort. En
effet, son graissage ne s’effec-
tue correctement que lorsque
le moteur tourne. Un graissage
insuffisant risque d’endomma-
ger la boîte de vitesses.
Toujours débrayer avant de
changer de vitesse afin d’éviter
d’endommager le moteur, la
boîte de vitesses et la trans-
mission, qui ne sont pas
conçus pour résister au choc
infligé par un passage en force
des vitesses.
FAU16800
Comment réduire sa
consommation de carburant
La consommation de carburant de la
moto dépend dans une grande mesu-
re du style de conduite. Suivre les
conseils suivants en vue d’économi-
ser le carburant :
Couper le starter le plus tôt pos-
sible.
Passer sans tarder aux rapports
supérieurs et éviter les régimes
très élevés lors des accéléra-
tions.
Ne pas donner de gaz en rétro-
gradant et éviter d’emballer le
moteur à vide.
Couper le moteur au lieu de le
laisser tourner longtemps au
ralenti (ex. : embouteillages, feux
rouges, passages à niveau).
6
5
4
3
2
N
1
1
5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 19

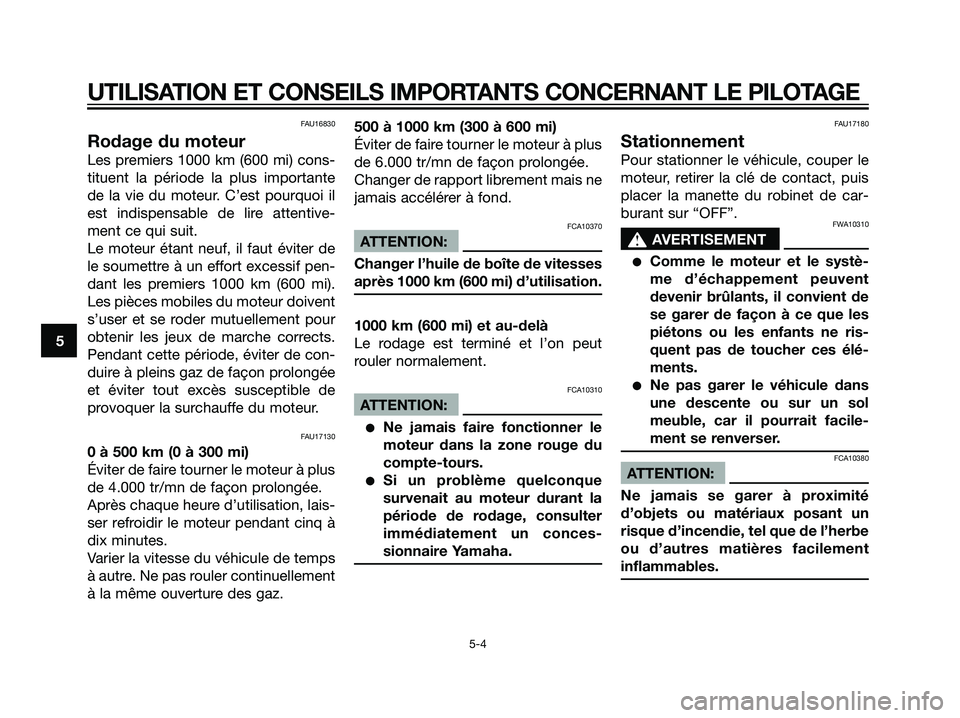

FAU16830
Rodage du moteur
Les premiers 1000 km (600 mi) cons-
tituent la période la plus importante
de la vie du moteur. C’est pourquoi il
est indispensable de lire attentive-
ment ce qui suit.
Le moteur étant neuf, il faut éviter de
le soumettre à un effort excessif pen-
dant les premiers 1000 km (600 mi).
Les pièces mobiles du moteur doivent
s’user et se roder mutuellement pour
obtenir les jeux de marche corrects.
Pendant cette période, éviter de con-
duire à pleins gaz de façon prolongée
et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
FAU17130
0 à 500 km (0 à 300 mi)
Éviter de faire tourner le moteur à plus
de 4.000 tr/mn de façon prolongée.
Après chaque heure d’utilisation, lais-
ser refroidir le moteur pendant cinq à
dix minutes.
Varier la vitesse du véhicule de temps
à autre. Ne pas rouler continuellement
à la même ouverture des gaz.500 à 1000 km (300 à 600 mi)
Éviter de faire tourner le moteur à plus
de 6.000 tr/mn de façon prolongée.
Changer de rapport librement mais ne
jamais accélérer à fond.
FCA10370
ATTENTION:
Changer l’huile de boîte de vitesses
après 1000 km (600 mi) d’utilisation.
1000 km (600 mi) et au-delà
Le rodage est terminé et l’on peut
rouler normalement.
FCA10310
ATTENTION:
Ne jamais faire fonctionner le
moteur dans la zone rouge du
compte-tours.
Si un problème quelconque
survenait au moteur durant la
période de rodage, consulter
immédiatement un conces-
sionnaire Yamaha.
FAU17180
Stationnement
Pour stationner le véhicule, couper le
moteur, retirer la clé de contact, puis
placer la manette du robinet de car-
burant sur “OFF”.
FWA10310
s s AVERTISEMENT
Comme le moteur et le systè-
me d’échappement peuvent
devenir brûlants, il convient de
se garer de façon à ce que les
piétons ou les enfants ne ris-
quent pas de toucher ces élé-
ments.
Ne pas garer le véhicule dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
FCA10380
ATTENTION:
Ne jamais se garer à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement
inflammables.
5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5WX-F8199-F2.qxd 13/9/06 11:42 Página 20
