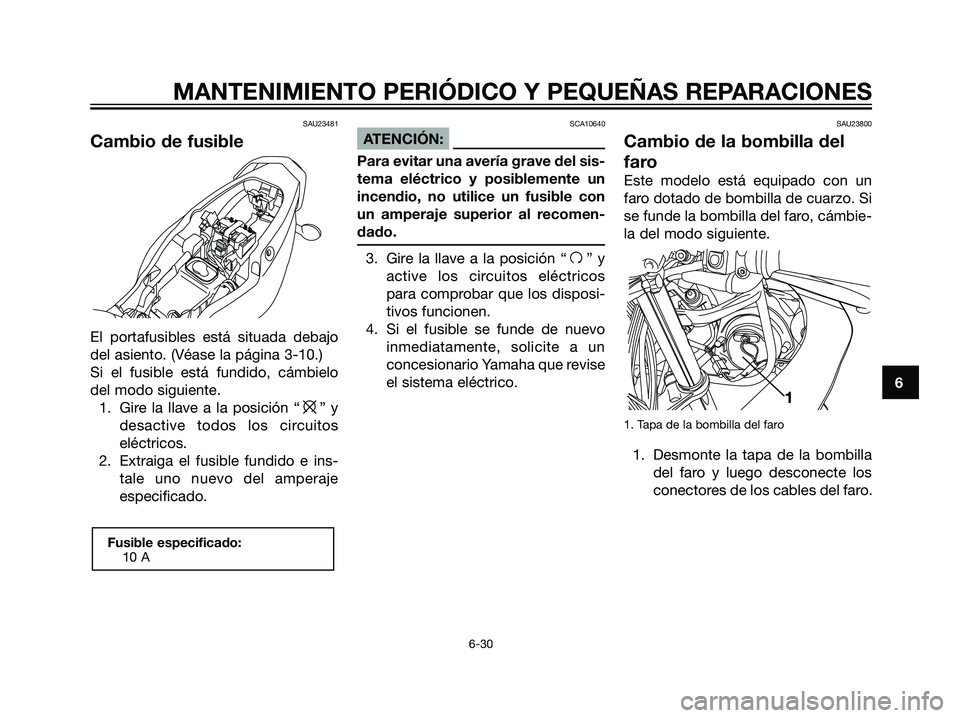

SAU23481
Cambio de fusible
El portafusibles está situada debajo
del asiento. (Véase la página 3-10.)
Si el fusible está fundido, cámbielo
del modo siguiente.
1. Gire la llave a la posición “
e” y
desactive todos los circuitos
eléctricos.
2. Extraiga el fusible fundido e ins-
tale uno nuevo del amperaje
especificado.
SCA10640
ATENCIÓN:
Para evitar una avería grave del sis-
tema eléctrico y posiblemente un
incendio, no utilice un fusible con
un amperaje superior al recomen-
dado.
3. Gire la llave a la posición “f” y
active los circuitos eléctricos
para comprobar que los disposi-
tivos funcionen.
4. Si el fusible se funde de nuevo
inmediatamente, solicite a un
concesionario Yamaha que revise
el sistema eléctrico.
SAU23800
Cambio de la bombilla del
faro
Este modelo está equipado con un
faro dotado de bombilla de cuarzo. Si
se funde la bombilla del faro, cámbie-
la del modo siguiente.
1. Tapa de la bombilla del faro
1. Desmonte la tapa de la bombilla
del faro y luego desconecte los
conectores de los cables del faro.
1
Fusible especificado:
10 A
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 65

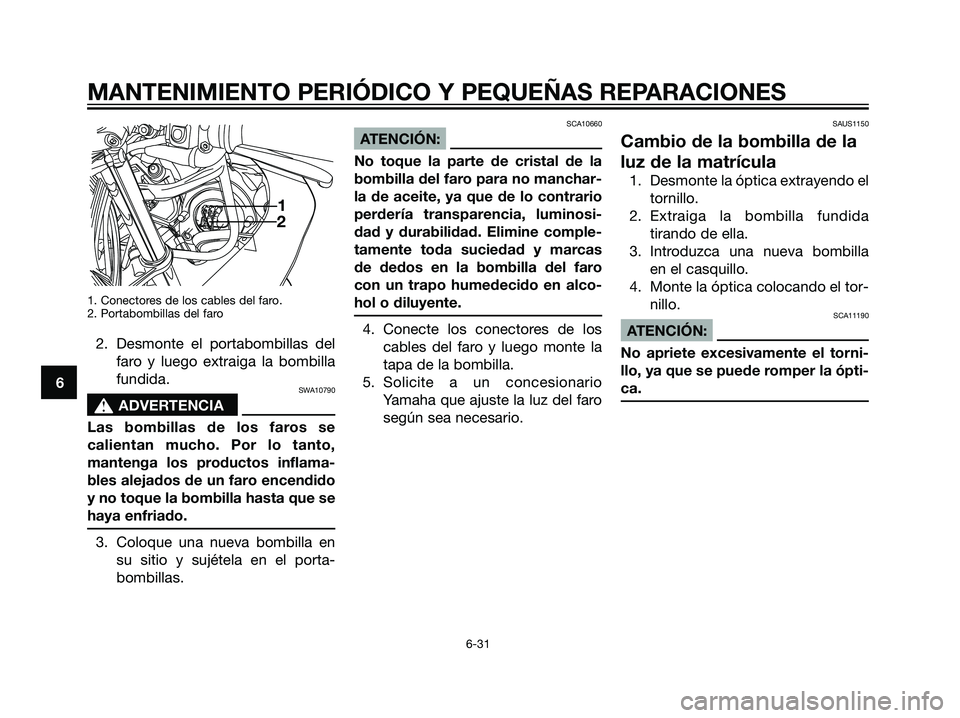

1. Conectores de los cables del faro.
2. Portabombillas del faro
2. Desmonte el portabombillas del
faro y luego extraiga la bombilla
fundida.
SWA10790
s s
ADVERTENCIA
Las bombillas de los faros se
calientan mucho. Por lo tanto,
mantenga los productos inflama-
bles alejados de un faro encendido
y no toque la bombilla hasta que se
haya enfriado.
3. Coloque una nueva bombilla en
su sitio y sujétela en el porta-
bombillas.
SCA10660
ATENCIÓN:
No toque la parte de cristal de la
bombilla del faro para no manchar-
la de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas
de dedos en la bombilla del faro
con un trapo humedecido en alco-
hol o diluyente.
4. Conecte los conectores de los
cables del faro y luego monte la
tapa de la bombilla.
5. Solicite a un concesionario
Yamaha que ajuste la luz del faro
según sea necesario.
SAUS1150
Cambio de la bombilla de la
luz de la matrícula
1. Desmonte la óptica extrayendo el
tornillo.
2. Extraiga la bombilla fundida
tirando de ella.
3. Introduzca una nueva bombilla
en el casquillo.
4. Monte la óptica colocando el tor-
nillo.
SCA11190
ATENCIÓN:
No apriete excesivamente el torni-
llo, ya que se puede romper la ópti-
ca.
1
2
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 66

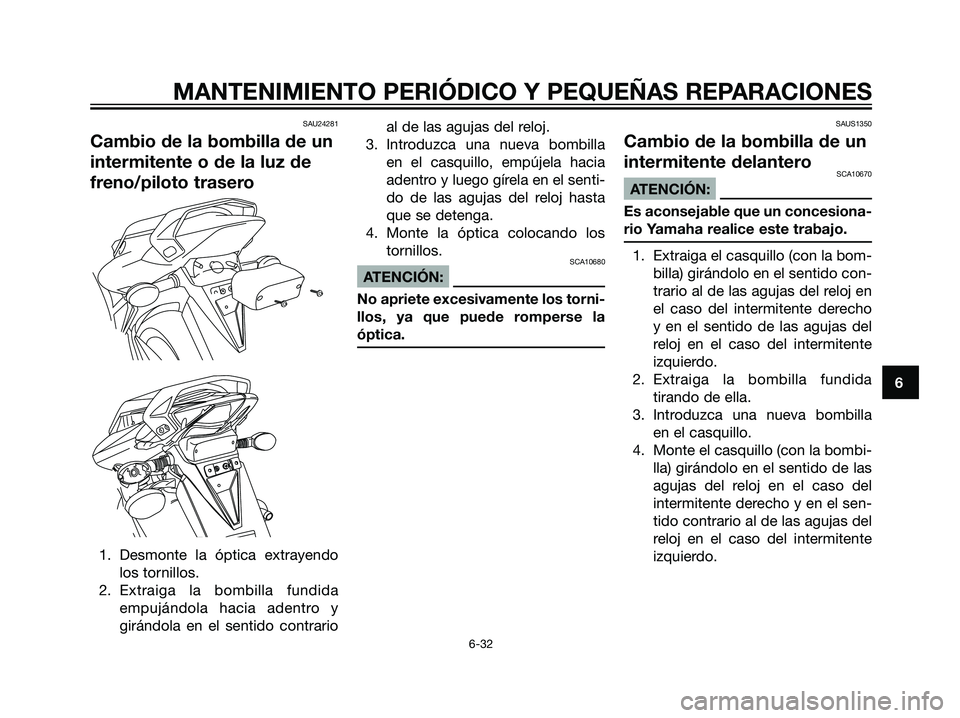

SAU24281
Cambio de la bombilla de un
intermitente o de la luz de
freno/piloto trasero
1. Desmonte la óptica extrayendo
los tornillos.
2. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrarioal de las agujas del reloj.
3. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
4. Monte la óptica colocando los
tornillos.
SCA10680
ATENCIÓN:
No apriete excesivamente los torni-
llos, ya que puede romperse la
óptica.
SAUS1350
Cambio de la bombilla de un
intermitente delantero
SCA10670
ATENCIÓN:
Es aconsejable que un concesiona-
rio Yamaha realice este trabajo.
1. Extraiga el casquillo (con la bom-
billa) girándolo en el sentido con-
trario al de las agujas del reloj en
el caso del intermitente derecho
y en el sentido de las agujas del
reloj en el caso del intermitente
izquierdo.
2. Extraiga la bombilla fundida
tirando de ella.
3. Introduzca una nueva bombilla
en el casquillo.
4. Monte el casquillo (con la bombi-
lla) girándolo en el sentido de las
agujas del reloj en el caso del
intermitente derecho y en el sen-
tido contrario al de las agujas del
reloj en el caso del intermitente
izquierdo.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 67

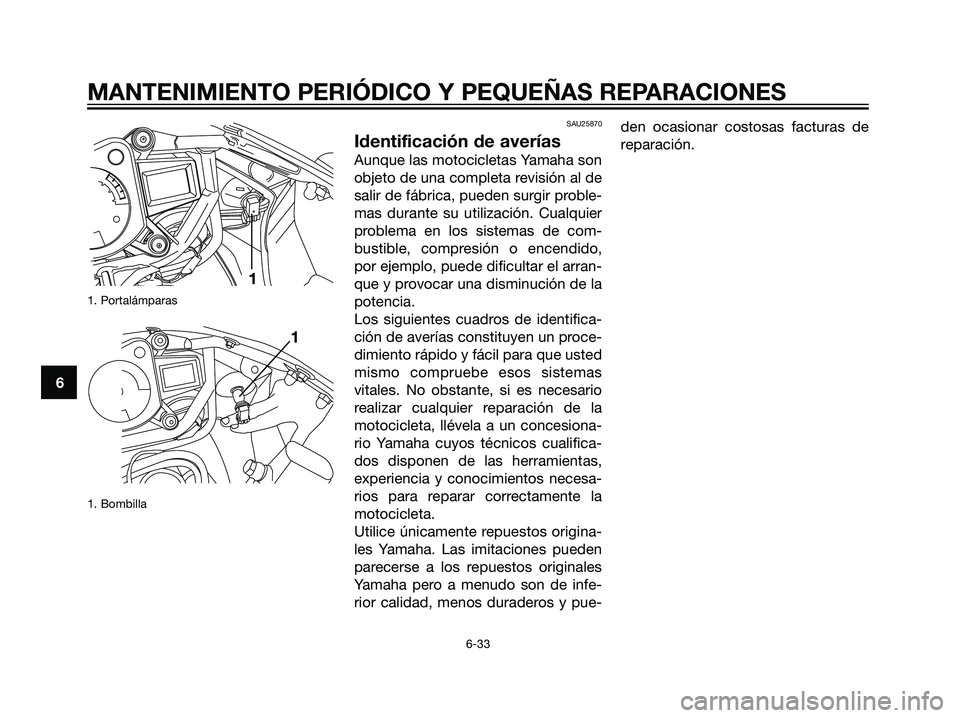

1. Portalámparas
1. Bombilla
SAU25870
Identificación de averías
Aunque las motocicletas Yamaha son
objeto de una completa revisión al de
salir de fábrica, pueden surgir proble-
mas durante su utilización. Cualquier
problema en los sistemas de com-
bustible, compresión o encendido,
por ejemplo, puede dificultar el arran-
que y provocar una disminución de la
potencia.
Los siguientes cuadros de identifica-
ción de averías constituyen un proce-
dimiento rápido y fácil para que usted
mismo compruebe esos sistemas
vitales. No obstante, si es necesario
realizar cualquier reparación de la
motocicleta, llévela a un concesiona-
rio Yamaha cuyos técnicos cualifica-
dos disponen de las herramientas,
experiencia y conocimientos necesa-
rios para reparar correctamente la
motocicleta.
Utilice únicamente repuestos origina-
les Yamaha. Las imitaciones pueden
parecerse a los repuestos originales
Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pue-den ocasionar costosas facturas de
reparación.
1
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 68

6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
SAU25921
Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motorSWA10840
s s
ADVERTENCIA
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.
1. GasolinaHay suficiente gasolina.
No hay gasolina.Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.
2. CompresiónHay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
3. EncendidoLímpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
4. BateríaEl motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
Secos
HúmedosPonga el acelerador a medio gas y
accione el arranque eléctrico.
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 69

6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35

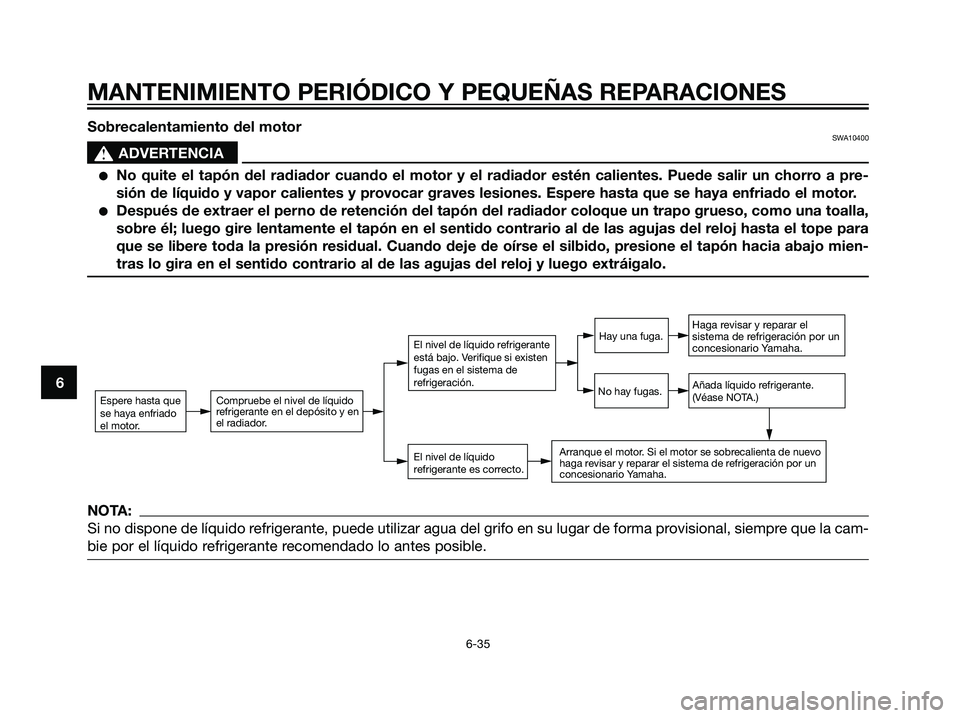

Sobrecalentamiento del motorSWA10400
s s
ADVERTENCIA
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a pre-
sión de líquido y vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla,
sobre él; luego gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para
que se libere toda la presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mien-
tras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
Espere hasta que
se haya enfriado
el motor.Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.
El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
NOTA:
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cam-
bie por el líquido refrigerante recomendado lo antes posible.
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 70

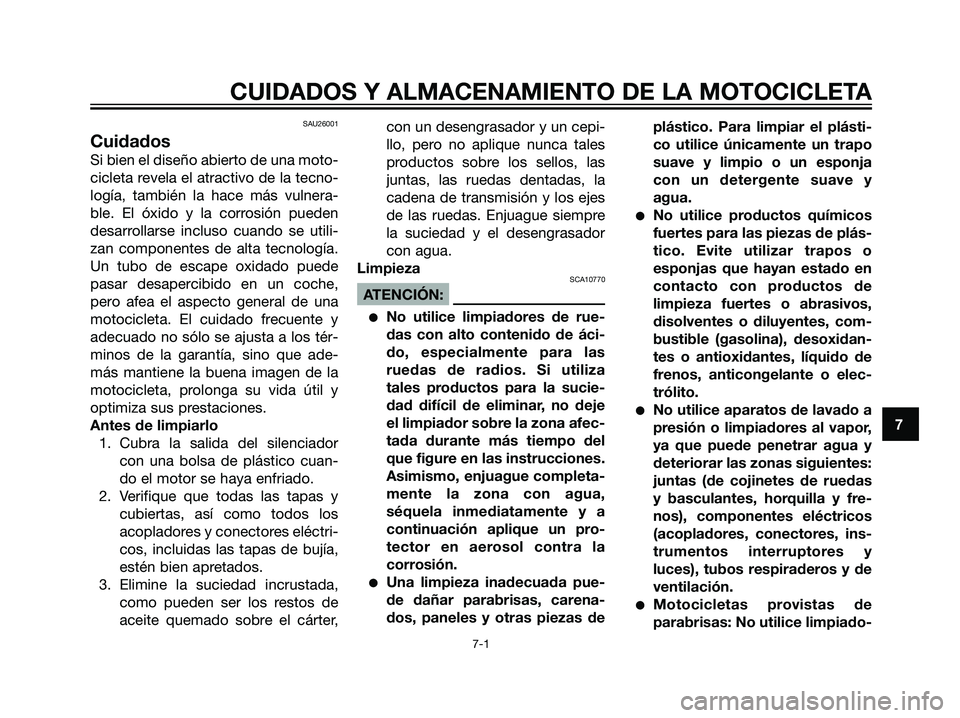

SAU26001
Cuidados
Si bien el diseño abierto de una moto-
cicleta revela el atractivo de la tecno-
logía, también la hace más vulnera-
ble. El óxido y la corrosión pueden
desarrollarse incluso cuando se utili-
zan componentes de alta tecnología.
Un tubo de escape oxidado puede
pasar desapercibido en un coche,
pero afea el aspecto general de una
motocicleta. El cuidado frecuente y
adecuado no sólo se ajusta a los tér-
minos de la garantía, sino que ade-
más mantiene la buena imagen de la
motocicleta, prolonga su vida útil y
optimiza sus prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador
con una bolsa de plástico cuan-
do el motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los
acopladores y conectores eléctri-
cos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada,
como pueden ser los restos de
aceite quemado sobre el cárter,con un desengrasador y un cepi-
llo, pero no aplique nunca tales
productos sobre los sellos, las
juntas, las ruedas dentadas, la
cadena de transmisión y los ejes
de las ruedas. Enjuague siempre
la suciedad y el desengrasador
con agua.
Limpieza
SCA10770
ATENCIÓN:
No utilice limpiadores de rue-
das con alto contenido de áci-
do, especialmente para las
ruedas de radios. Si utiliza
tales productos para la sucie-
dad difícil de eliminar, no deje
el limpiador sobre la zona afec-
tada durante más tiempo del
que figure en las instrucciones.
Asimismo, enjuague completa-
mente la zona con agua,
séquela inmediatamente y a
continuación aplique un pro-
tector en aerosol contra la
corrosión.
Una limpieza inadecuada pue-
de dañar parabrisas, carena-
dos, paneles y otras piezas deplástico. Para limpiar el plásti-
co utilice únicamente un trapo
suave y limpio o un esponja
con un detergente suave y
agua.
No utilice productos químicos
fuertes para las piezas de plás-
tico. Evite utilizar trapos o
esponjas que hayan estado en
contacto con productos de
limpieza fuertes o abrasivos,
disolventes o diluyentes, com-
bustible (gasolina), desoxidan-
tes o antioxidantes, líquido de
frenos, anticongelante o elec-
trólito.
No utilice aparatos de lavado a
presión o limpiadores al vapor,
ya que puede penetrar agua y
deteriorar las zonas siguientes:
juntas (de cojinetes de ruedas
y basculantes, horquilla y fre-
nos), componentes eléctricos
(acopladores, conectores, ins-
trumentos interruptores y
luces), tubos respiraderos y de
ventilación.
Motocicletas provistas de
parabrisas: No utilice limpiado-
7
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 71

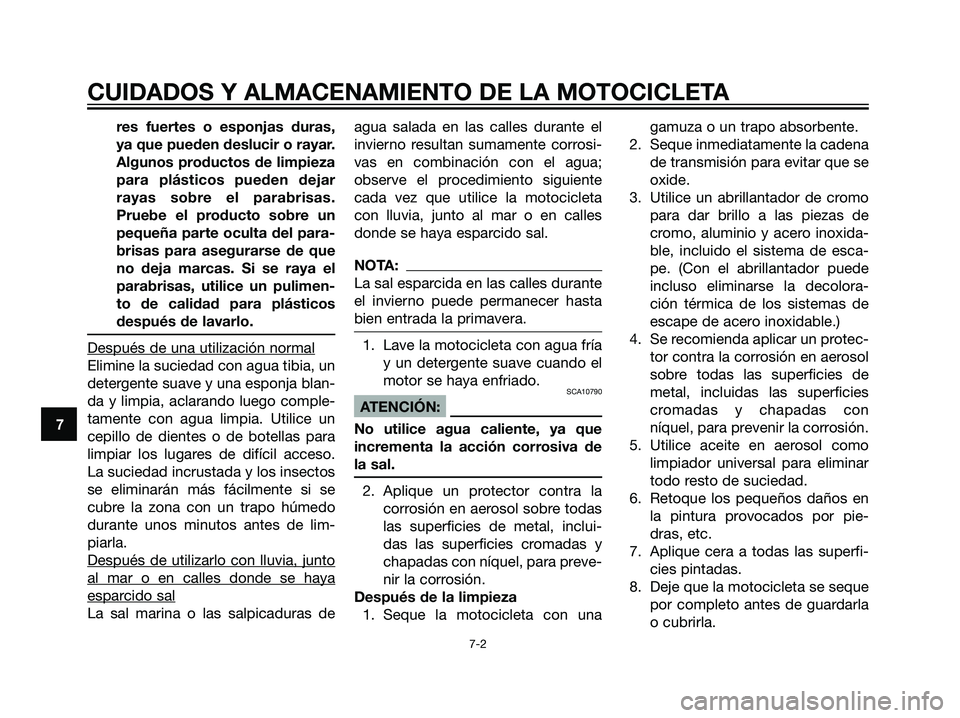

res fuertes o esponjas duras,
ya que pueden deslucir o rayar.
Algunos productos de limpieza
para plásticos pueden dejar
rayas sobre el parabrisas.
Pruebe el producto sobre un
pequeña parte oculta del para-
brisas para asegurarse de que
no deja marcas. Si se raya el
parabrisas, utilice un pulimen-
to de calidad para plásticos
después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blan-
da y limpia, aclarando luego comple-
tamente con agua limpia. Utilice un
cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso.
La suciedad incrustada y los insectos
se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo
durante unos minutos antes de lim-
piarla.
Después de utilizarlo con lluvia, junto
al mar o en calles donde se haya
esparcido sal
La sal marina o las salpicaduras deagua salada en las calles durante el
invierno resultan sumamente corrosi-
vas en combinación con el agua;
observe el procedimiento siguiente
cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles
donde se haya esparcido sal.
NOTA:
La sal esparcida en las calles durante
el invierno puede permanecer hasta
bien entrada la primavera.
1. Lave la motocicleta con agua fría
y un detergente suave cuando el
motor se haya enfriado.
SCA10790
ATENCIÓN:
No utilice agua caliente, ya que
incrementa la acción corrosiva de
la sal.
2. Aplique un protector contra la
corrosión en aerosol sobre todas
las superficies de metal, inclui-
das las superficies cromadas y
chapadas con níquel, para preve-
nir la corrosión.
Después de la limpieza
1. Seque la motocicleta con unagamuza o un trapo absorbente.
2. Seque inmediatamente la cadena
de transmisión para evitar que se
oxide.
3. Utilice un abrillantador de cromo
para dar brillo a las piezas de
cromo, aluminio y acero inoxida-
ble, incluido el sistema de esca-
pe. (Con el abrillantador puede
incluso eliminarse la decolora-
ción térmica de los sistemas de
escape de acero inoxidable.)
4. Se recomienda aplicar un protec-
tor contra la corrosión en aerosol
sobre todas las superficies de
metal, incluidas las superficies
cromadas y chapadas con
níquel, para prevenir la corrosión.
5. Utilice aceite en aerosol como
limpiador universal para eliminar
todo resto de suciedad.
6. Retoque los pequeños daños en
la pintura provocados por pie-
dras, etc.
7. Aplique cera a todas las superfi-
cies pintadas.
8. Deje que la motocicleta se seque
por completo antes de guardarla
o cubrirla.
7
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 72
