2007 YAMAHA TZR50 Manuale de Empleo (in Spanish)

SAUM1940

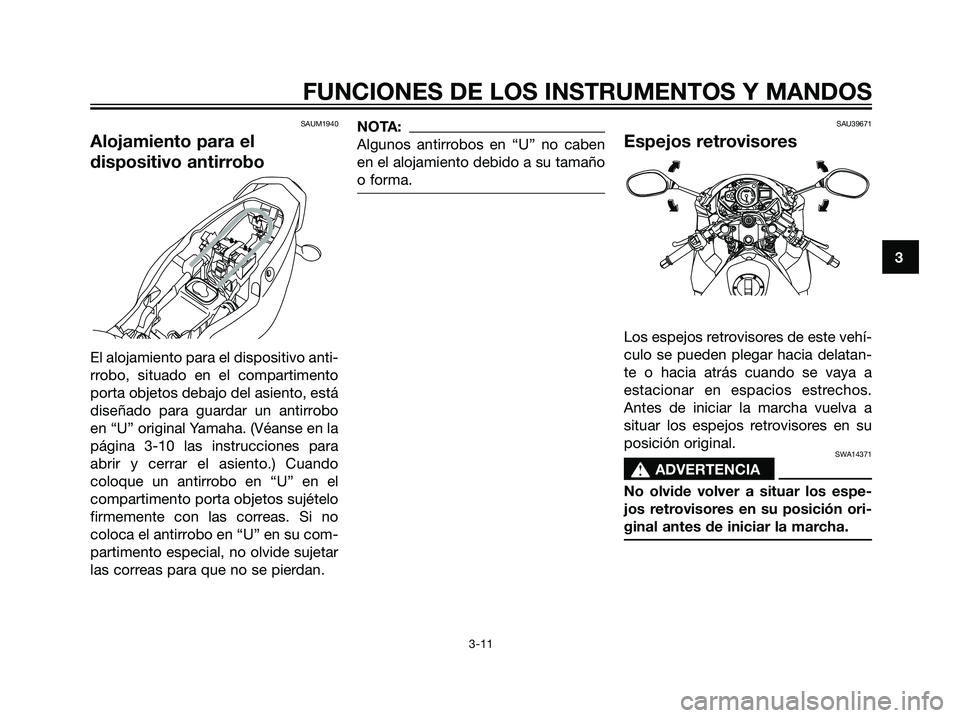

Alojamiento para el
dispositivo antirrobo
El alojamiento para el dispositivo anti-
rrobo, situado en el compartimento
porta objetos debajo del asiento, está
diseñado para guardar un antirrobo
en “U” original Yamaha. (Véanse en la
página 3-10 las instrucciones para
abrir y cerrar el asiento.) Cuando
coloque un antirrobo en “U” en el
compartimento porta objetos sujételo
firmemente con las correas. Si no
coloca el antirrobo en “U” en su com-
partimento especial, no olvide sujetar
las correas para que no se pierdan.
NOTA:
Algunos antirrobos en “U” no caben
en el alojamiento debido a su tamaño
o forma.SAU39671
Espejos retrovisores
Los espejos retrovisores de este vehí-
culo se pueden plegar hacia delatan-
te o hacia atrás cuando se vaya a
estacionar en espacios estrechos.
Antes de iniciar la marcha vuelva a
situar los espejos retrovisores en su
posición original.
SWA14371
s s
ADVERTENCIA
No olvide volver a situar los espe-
jos retrovisores en su posición ori-
ginal antes de iniciar la marcha.
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 11

SAU15301

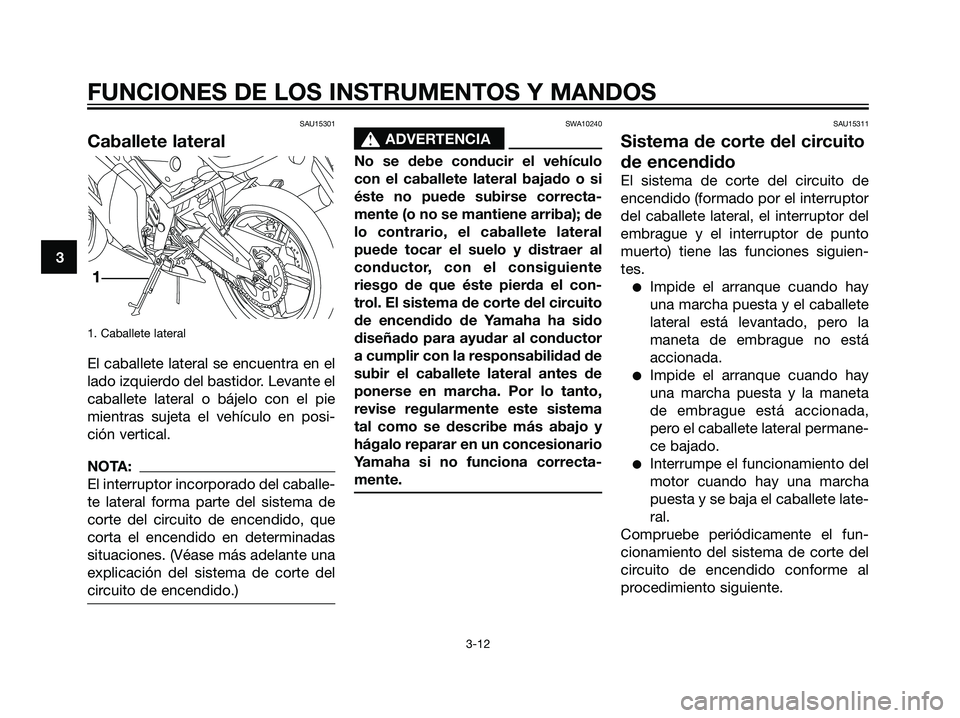

Caballete lateral
1. Caballete lateral
El caballete lateral se encuentra en el
lado izquierdo del bastidor. Levante el
caballete lateral o bájelo con el pie
mientras sujeta el vehículo en posi-
ción vertical.
NOTA:
El interruptor incorporado del caballe-
te lateral forma parte del sistema de
corte del circuito de encendido, que
corta el encendido en determinadas
situaciones. (Véase más adelante una
explicación del sistema de corte del
circuito de encendido.)
SWA10240
s s
ADVERTENCIA
No se debe conducir el vehículo
con el caballete lateral bajado o si
éste no puede subirse correcta-
mente (o no se mantiene arriba); de
lo contrario, el caballete lateral
puede tocar el suelo y distraer al
conductor, con el consiguiente
riesgo de que éste pierda el con-
trol. El sistema de corte del circuito
de encendido de Yamaha ha sido
diseñado para ayudar al conductor
a cumplir con la responsabilidad de
subir el caballete lateral antes de
ponerse en marcha. Por lo tanto,
revise regularmente este sistema
tal como se describe más abajo y
hágalo reparar en un concesionario
Yamaha si no funciona correcta-
mente.
SAU15311
Sistema de corte del circuito
de encendido
El sistema de corte del circuito de
encendido (formado por el interruptor
del caballete lateral, el interruptor del
embrague y el interruptor de punto
muerto) tiene las funciones siguien-
tes.
Impide el arranque cuando hay
una marcha puesta y el caballete
lateral está levantado, pero la
maneta de embrague no está
accionada.
Impide el arranque cuando hay
una marcha puesta y la maneta
de embrague está accionada,
pero el caballete lateral permane-
ce bajado.
Interrumpe el funcionamiento del
motor cuando hay una marcha
puesta y se baja el caballete late-
ral.
Compruebe periódicamente el fun-
cionamiento del sistema de corte del
circuito de encendido conforme al
procedimiento siguiente.
1
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 12

SWA10250
s s
ADVERTENCIA

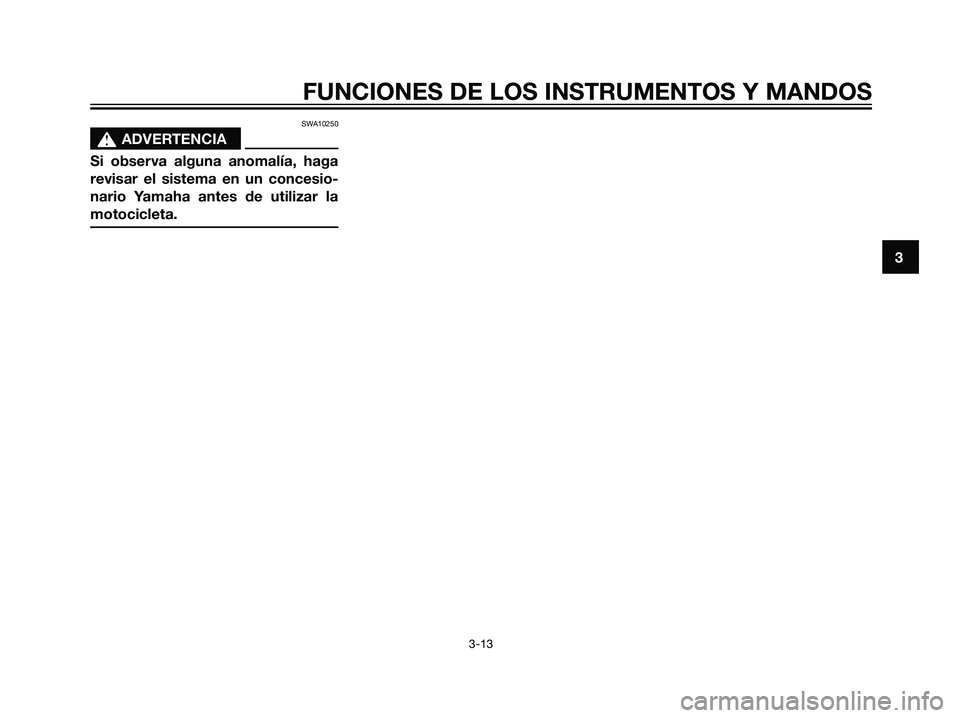

Si observa alguna anomalía, haga
revisar el sistema en un concesio-
nario Yamaha antes de utilizar la
motocicleta.
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 13

3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14

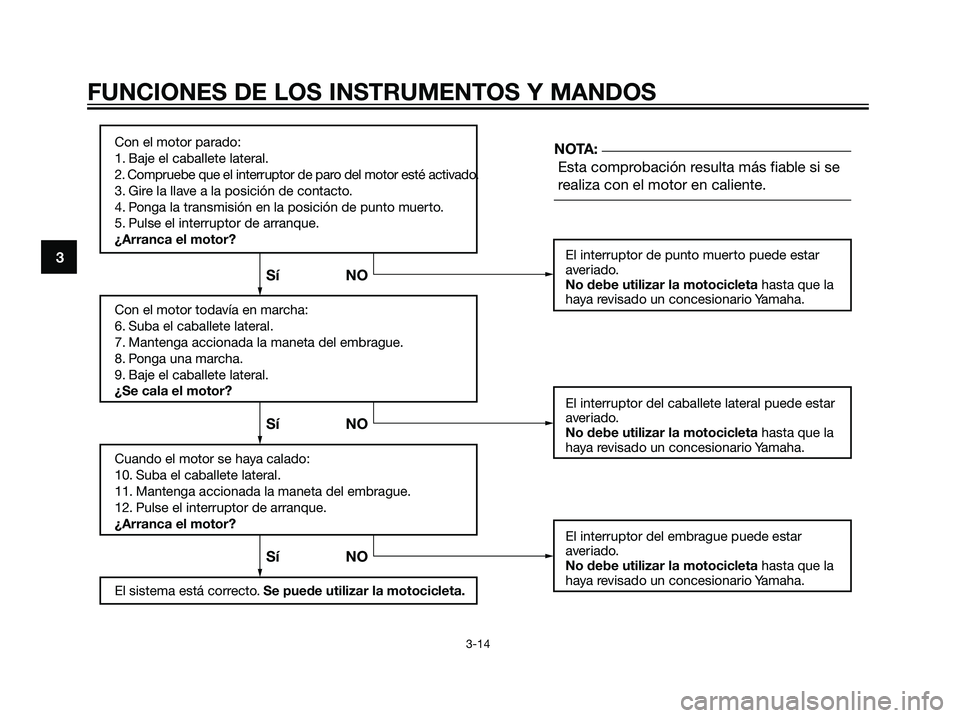

Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Ponga la transmisión en la posición de punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.
El interruptor de punto muerto puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del embrague puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NONOTA:
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 14

SAU15591

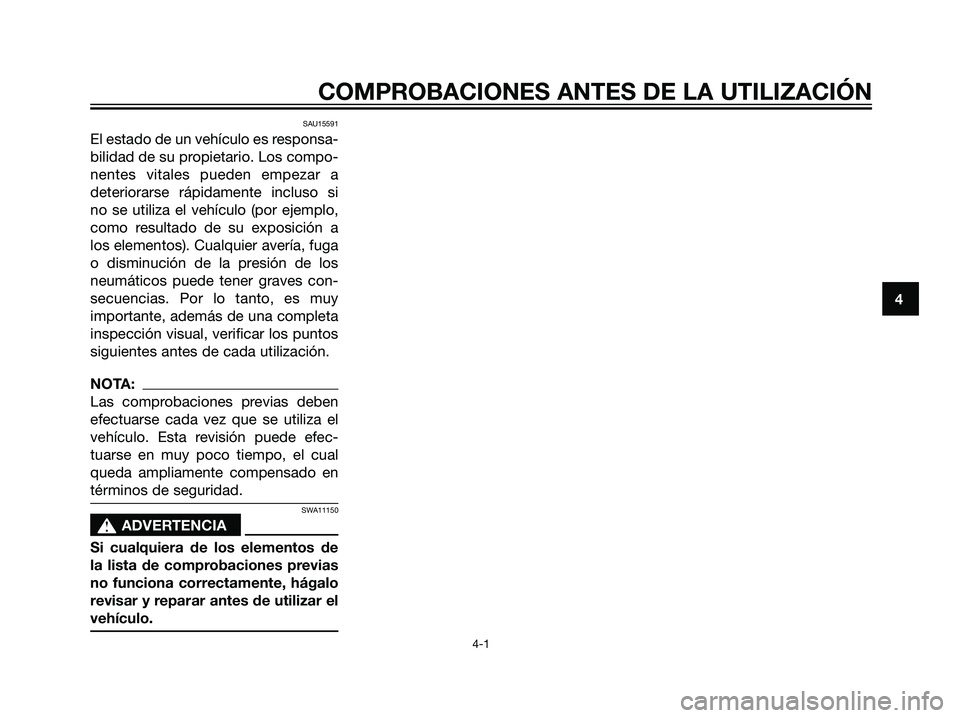

El estado de un vehículo es responsa-
bilidad de su propietario. Los compo-
nentes vitales pueden empezar a
deteriorarse rápidamente incluso si
no se utiliza el vehículo (por ejemplo,
como resultado de su exposición a
los elementos). Cualquier avería, fuga
o disminución de la presión de los
neumáticos puede tener graves con-
secuencias. Por lo tanto, es muy
importante, además de una completa
inspección visual, verificar los puntos
siguientes antes de cada utilización.
NOTA:
Las comprobaciones previas deben
efectuarse cada vez que se utiliza el
vehículo. Esta revisión puede efec-
tuarse en muy poco tiempo, el cual
queda ampliamente compensado en
términos de seguridad.
SWA11150
s s
ADVERTENCIA
Si cualquiera de los elementos de
la lista de comprobaciones previas
no funciona correctamente, hágalo
revisar y reparar antes de utilizar el
vehículo.
4
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 15

4
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
SAU15603

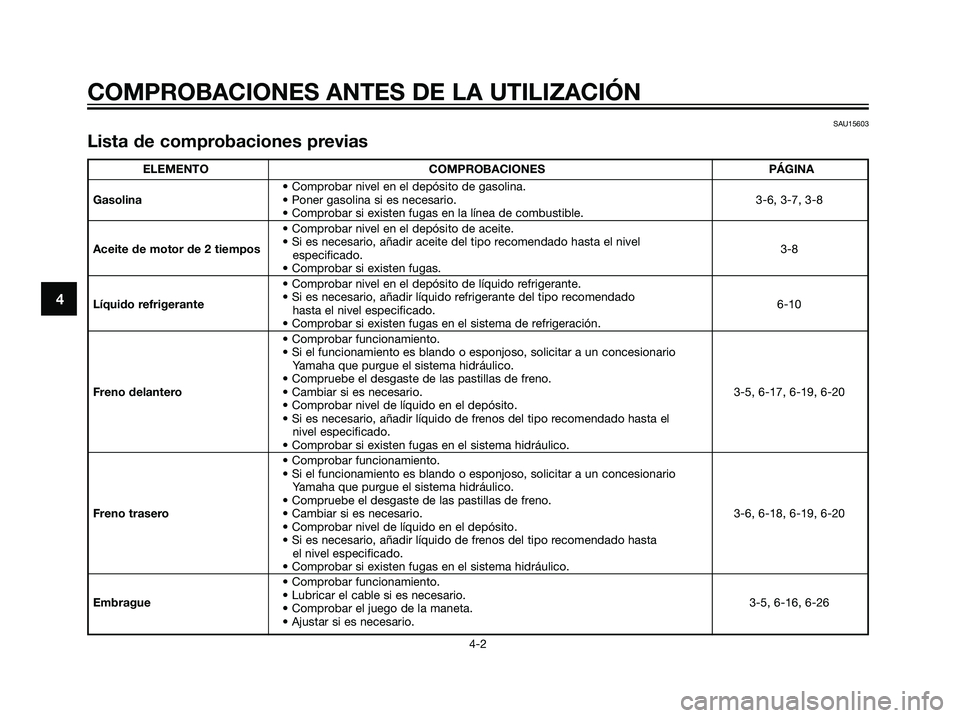

Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
• Comprobar nivel en el depósito de gasolina.
Gasolina• Poner gasolina si es necesario. 3-6, 3-7, 3-8
• Comprobar si existen fugas en la línea de combustible.
• Comprobar nivel en el depósito de aceite.
Aceite de motor de 2 tiempos• Si es necesario, añadir aceite del tipo recomendado hasta el nivel
3-8
especificado.
• Comprobar si existen fugas.
• Comprobar nivel en el depósito de líquido refrigerante.
Líquido refrigerante• Si es necesario, añadir líquido refrigerante del tipo recomendado
6-10
hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigeración.
• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
Freno delantero• Cambiar si es necesario. 3-5, 6-17, 6-19, 6-20
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta el
nivel especificado.
• Comprobar si existen fugas en el sistema hidráulico.
• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
Freno trasero• Cambiar si es necesario. 3-6, 6-18, 6-19, 6-20
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta
el nivel especificado.
• Comprobar si existen fugas en el sistema hidráulico.
• Comprobar funcionamiento.
Embrague• Lubricar el cable si es necesario.
3-5, 6-16, 6-26
• Comprobar el juego de la maneta.
• Ajustar si es necesario.
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 16

4
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
ELEMENTO COMPROBACIONES PÁGINA
• Verificar si el funcionamiento es suave.
Puño del acelerador• Comprobar el juego del cable.
6-13, 6-24
• Si es necesario, solicitar a un concesionario Yamaha que ajuste el
juego del cable y lubrique el cable y la caja del puño.
Cables de mando• Verificar si el funcionamiento es suave.
• Lubricar si es necesario.6-24
• Comprobar el juego de la cadena.
Cadena de transmisión• Ajustar si es necesario.
6-21, 6-23
• Comprobar estado de la cadena.
• Lubricar si es necesario.
• Comprobar si están dañados.
Ruedas y neumáticos• Comprobar estado de los neumáticos y profundidad del dibujo.
6-14, 6-16
• Comprobar la presión.
• Corregir si es necesario.
Pedales de freno y cambio• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.3-5, 3-6, 6-25
Manetas de freno y embrague• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.3-5, 6-26
Aceite de la transmisión• Comprobar nivel de aceite en la caja de transmisión.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.6-8
Caballete lateral• Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario.3-12, 6-26
• Comprobar que todas las tuercas, pernos y tornillos estén
Fijaciones del bastidorcorrectamente apretados. —
• Apretar si es necesario.
Instrumentos, luces, señales • Comprobar funcionamiento.
e interruptores• Corregir si es necesario.—
Interruptor de paro del motor• Comprobar funcionamiento. 3-4
Interruptor del• Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema está averiado, solicitar a un concesionario Yamaha que revise 3-12
caballete lateral
el vehículo.
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 17

SAU15950
SWA10270
s s
ADVERTENCIA

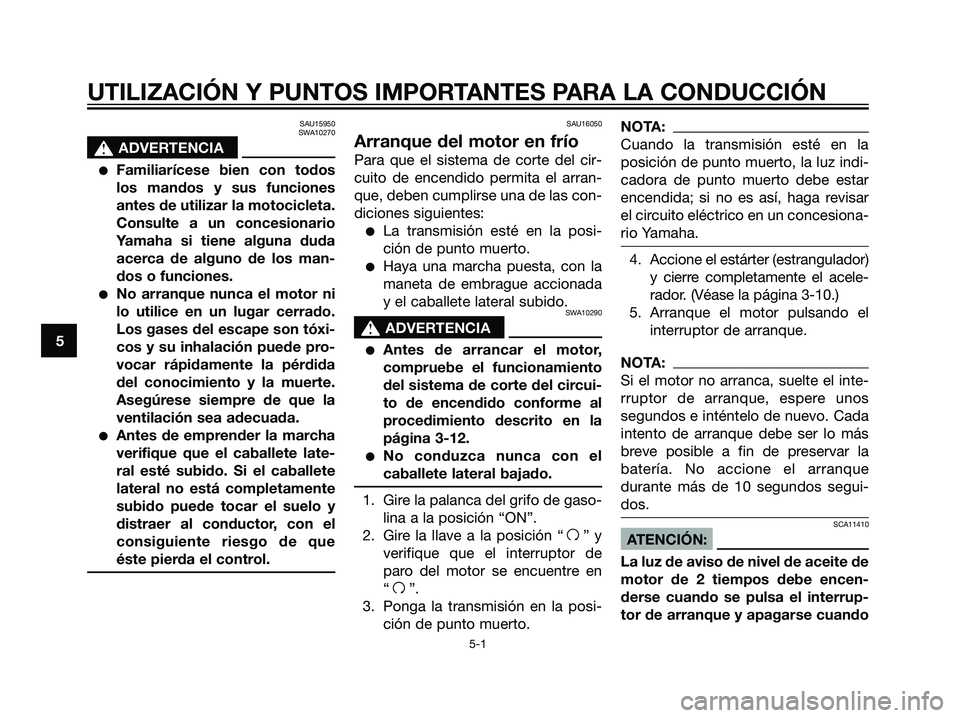

Familiarícese bien con todos
los mandos y sus funciones
antes de utilizar la motocicleta.
Consulte a un concesionario
Yamaha si tiene alguna duda
acerca de alguno de los man-
dos o funciones.
No arranque nunca el motor ni
lo utilice en un lugar cerrado.
Los gases del escape son tóxi-
cos y su inhalación puede pro-
vocar rápidamente la pérdida
del conocimiento y la muerte.
Asegúrese siempre de que la
ventilación sea adecuada.
Antes de emprender la marcha
verifique que el caballete late-
ral esté subido. Si el caballete
lateral no está completamente
subido puede tocar el suelo y
distraer al conductor, con el
consiguiente riesgo de que
éste pierda el control.
SAU16050
Arranque del motor en frío
Para que el sistema de corte del cir-
cuito de encendido permita el arran-
que, deben cumplirse una de las con-
diciones siguientes:
La transmisión esté en la posi-
ción de punto muerto.
Haya una marcha puesta, con la
maneta de embrague accionada
y el caballete lateral subido.
SWA10290
s s
ADVERTENCIA
Antes de arrancar el motor,
compruebe el funcionamiento
del sistema de corte del circui-
to de encendido conforme al
procedimiento descrito en la
página 3-12.
No conduzca nunca con el
caballete lateral bajado.
1. Gire la palanca del grifo de gaso-
lina a la posición “ON”.
2. Gire la llave a la posición “
f” y
verifique que el interruptor de
paro del motor se encuentre en
“
f”.
3. Ponga la transmisión en la posi-
ción de punto muerto.
NOTA:
Cuando la transmisión esté en la
posición de punto muerto, la luz indi-
cadora de punto muerto debe estar
encendida; si no es así, haga revisar
el circuito eléctrico en un concesiona-
rio Yamaha.
4. Accione el estárter (estrangulador)
y cierre completamente el acele-
rador. (Véase la página 3-10.)
5. Arranque el motor pulsando el
interruptor de arranque.
NOTA:
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos
segundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la
batería. No accione el arranque
durante más de 10 segundos segui-
dos.
SCA11410
ATENCIÓN:
La luz de aviso de nivel de aceite de
motor de 2 tiempos debe encen-
derse cuando se pulsa el interrup-
tor de arranque y apagarse cuando
5
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5WX-F8199-S2.qxd 29/05/2006 17:40 Página 32
