COMMANDES ET INSTRUMENTS
3-4
3

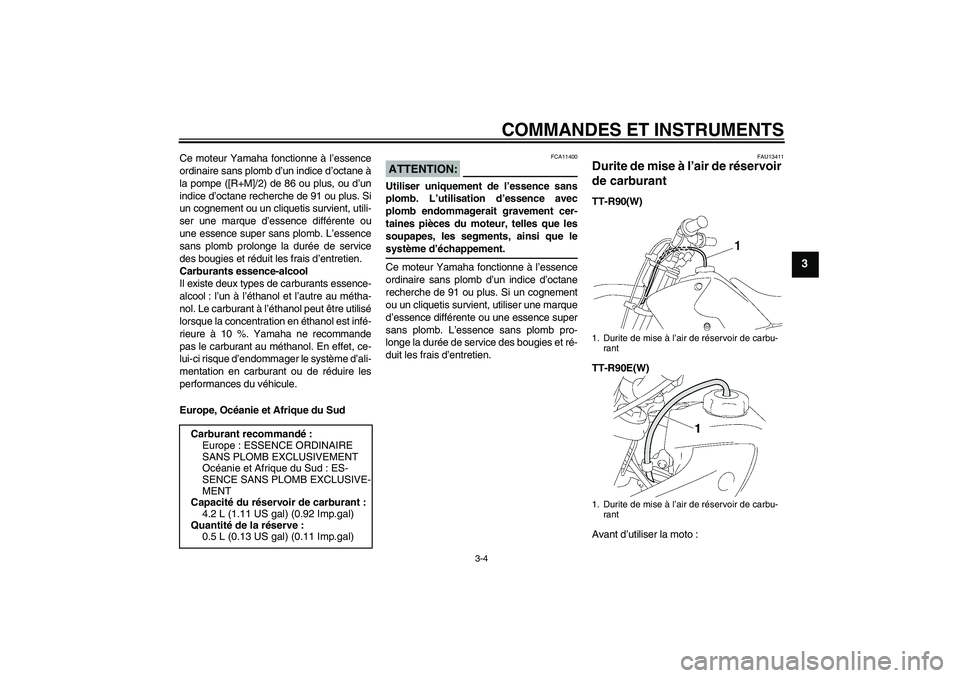

Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane à
la pompe ([R+M]/2) de 86 ou plus, ou d’un
indice d’octane recherche de 91 ou plus. Si
un cognement ou un cliquetis survient, utili-
ser une marque d’essence différente ou
une essence super sans plomb. L’essence
sans plomb prolonge la durée de service
des bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol est infé-
rieure à 10 %. Yamaha ne recommande
pas le carburant au méthanol. En effet, ce-
lui-ci risque d’endommager le système d’ali-
mentation en carburant ou de réduire les
performances du véhicule.
Europe, Océanie et Afrique du Sud
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marque
d’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU13411
Durite de mise à l’air de réservoir
de carburant TT-R90(W)
TT-R90E(W)
Avant d’utiliser la moto : Carburant recommandé:
Europe : ESSENCE ORDINAIRE
SANS PLOMB EXCLUSIVEMENT
Océanie et Afrique du Sud : ES-
SENCE SANS PLOMB EXCLUSIVE-
MENT
Capacité du réservoir de carburant :
4.2 L (1.11 US gal) (0.92 Imp.gal)
Quantité de la réserve :
0.5 L (0.13 US gal) (0.11 Imp.gal)1. Durite de mise à l’air de réservoir de carbu-
rant
1. Durite de mise à l’air de réservoir de carbu-
rant
U3P281F0.book Page 4 Monday, April 17, 2006 11:27 AM

COMMANDES ET INSTRUMENTS
3-5
3


S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.


S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durit.
FAU13561

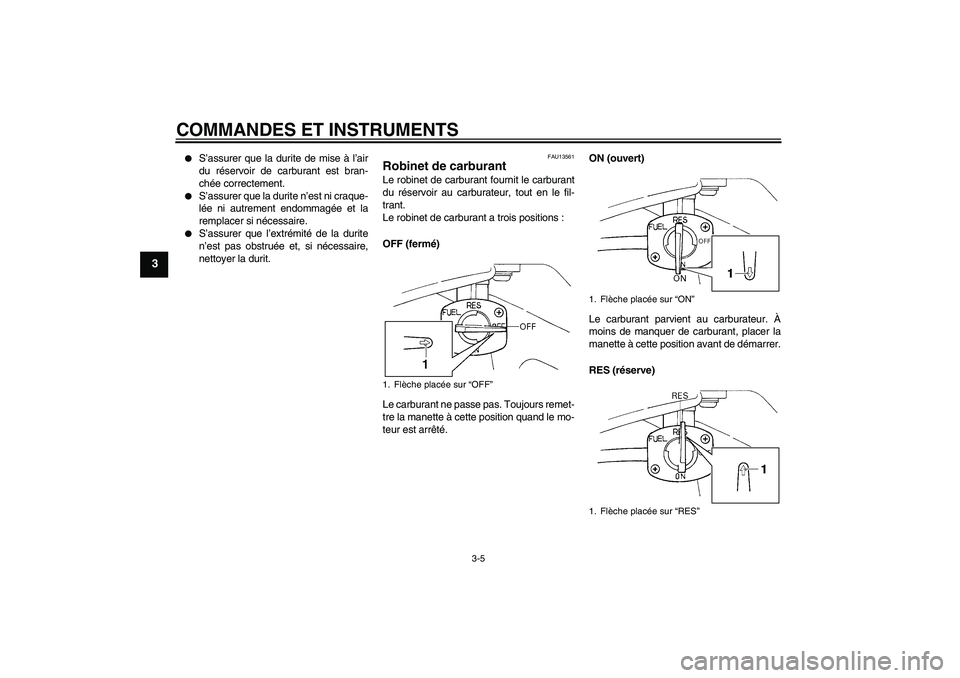

Robinet de carburant Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a trois positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
RES (réserve)1. Flèche placée sur “OFF”
1. Flèche placée sur “ON”
1. Flèche placée sur “RES”
U3P281F0.book Page 5 Monday, April 17, 2006 11:27 AM

COMMANDES ET INSTRUMENTS
3-6
3
Quand le carburant vient à manquer au
cours d’une randonnée, placer la manette à
cette position. Faire le plein dès que possi-
ble. Ne pas oublier de ramener la manette à
la position “ON” après avoir fait le plein.
FAU13590

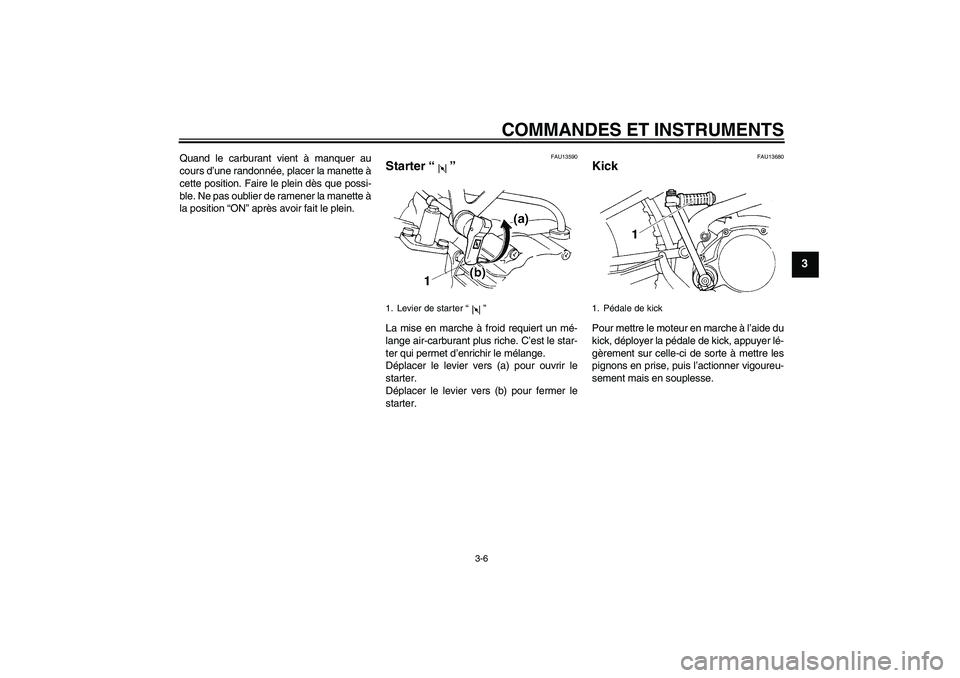

Starter “” La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le levier vers (a) pour ouvrir le
starter.
Déplacer le levier vers (b) pour fermer le
starter.
FAU13680
Kick Pour mettre le moteur en marche à l’aide du
kick, déployer la pédale de kick, appuyer lé-
gèrement sur celle-ci de sorte à mettre les
pignons en prise, puis l’actionner vigoureu-
sement mais en souplesse.
1. Levier de starter “”
1. Pédale de kick
U3P281F0.book Page 6 Monday, April 17, 2006 11:27 AM

COMMANDES ET INSTRUMENTS
3-7
3
FAU41600

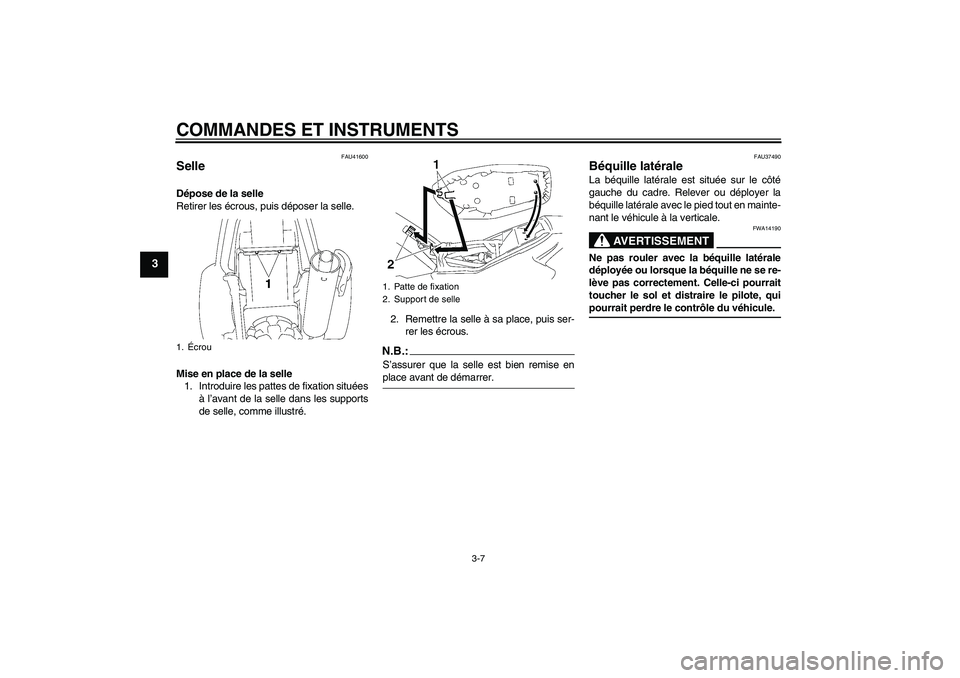

Selle Dépose de la selle
Retirer les écrous, puis déposer la selle.
Mise en place de la selle
1. Introduire les pattes de fixation situées
à l’avant de la selle dans les supports
de selle, comme illustré.2. Remettre la selle à sa place, puis ser-
rer les écrous.
N.B.:S’assurer que la selle est bien remise enplace avant de démarrer.
FAU37490
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.
AVERTISSEMENT
FWA14190
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, quipourrait perdre le contrôle du véhicule.
1.Écrou
1. Patte de fixation
2. Support de selle
U3P281F0.book Page 7 Monday, April 17, 2006 11:27 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU41610

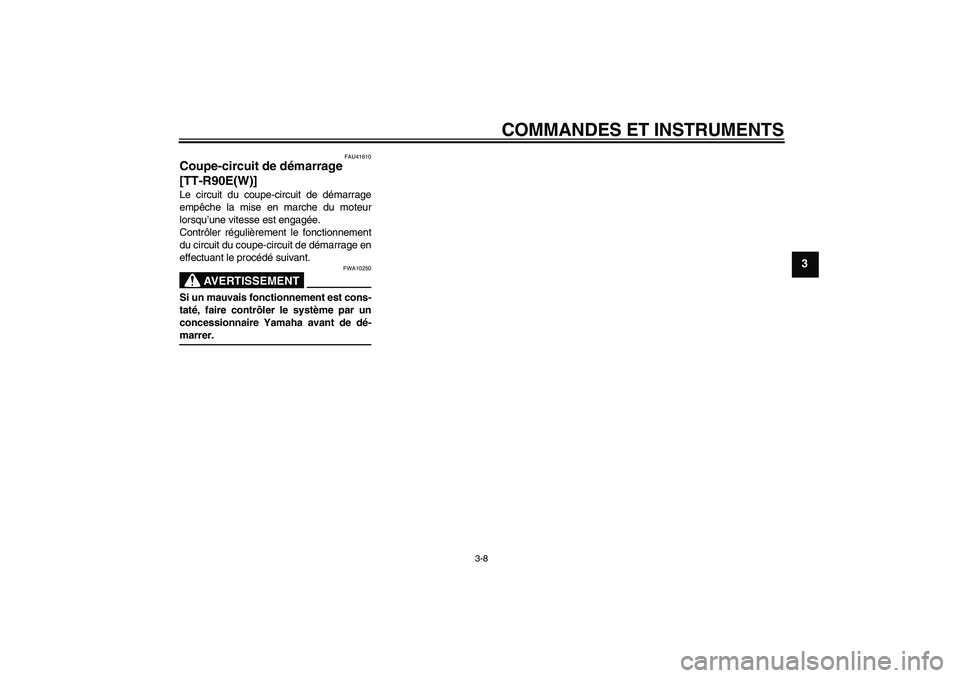

Coupe-circuit de démarrage
[TT-R90E(W)]Le circuit du coupe-circuit de démarrage
empêche la mise en marche du moteur
lorsqu’une vitesse est engagée.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit de démarrage en
effectuant le procédé suivant.
AVERTISSEMENT
FWA10250
Si un mauvais fonctionnement est cons-
taté, faire contrôler le système par un
concessionnaire Yamaha avant de dé-marrer.
U3P281F0.book Page 8 Monday, April 17, 2006 11:27 AM

COMMANDES ET INSTRUMENTS
3-9
3

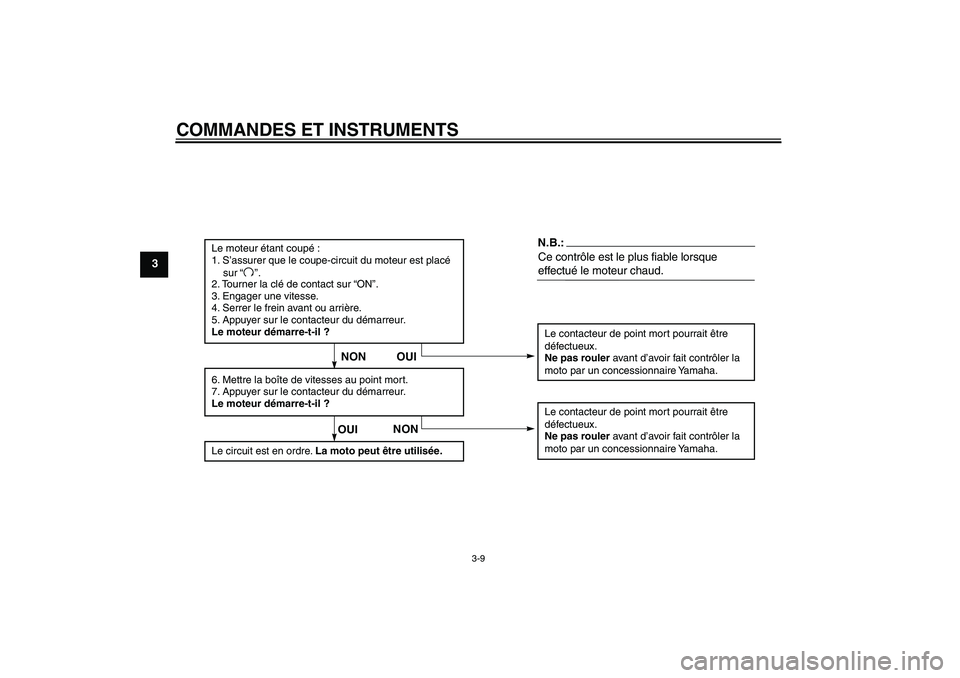

Le moteur étant coupé :
1. S’assurer que le coupe-circuit du moteur est placé
sur “ ”.
2. Tourner la clé de contact sur “ON”.
3. Engager une vitesse.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
6. Mettre la boîte de vitesses au point mort.
7. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI
N.B.:
NON
Le circuit est en ordre. La moto peut être utilisée.
OUI
NON
Ce contrôle est le plus fiable lorsque
effectué le moteur chaud.
U3P281F0.book Page 9 Monday, April 17, 2006 11:27 AM

CONTRÔLES AVANT UTILISATION
4-1
4
FAU15591

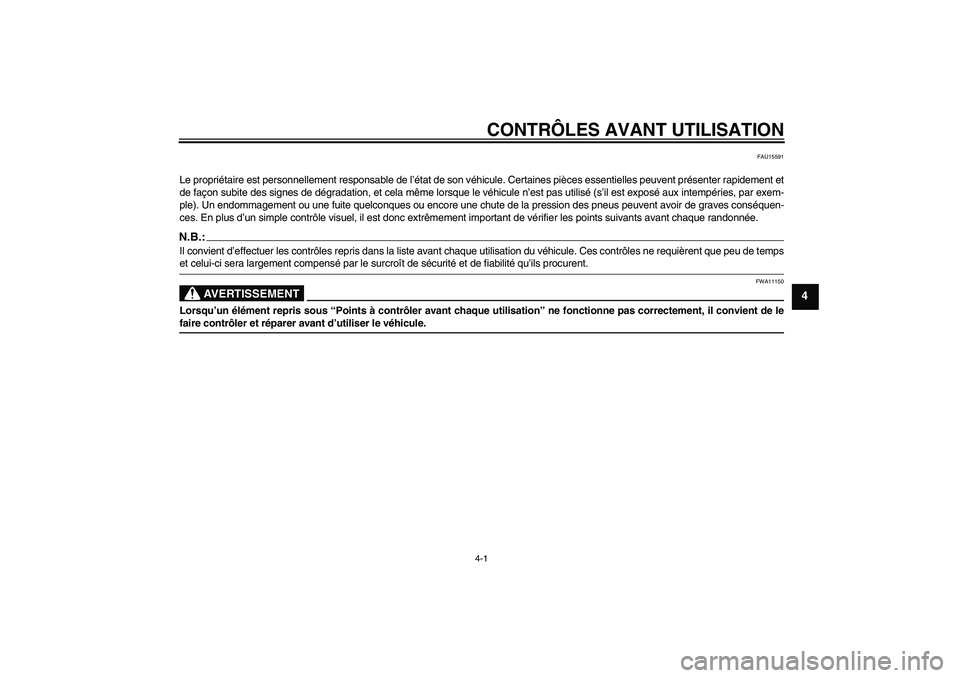

Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.N.B.:Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de tempset celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT
FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de lefaire contrôler et réparer avant d’utiliser le véhicule.
U3P281F0.book Page 1 Monday, April 17, 2006 11:27 AM

CONTRÔLES AVANT UTILISATION
4-2
4
FAU15605

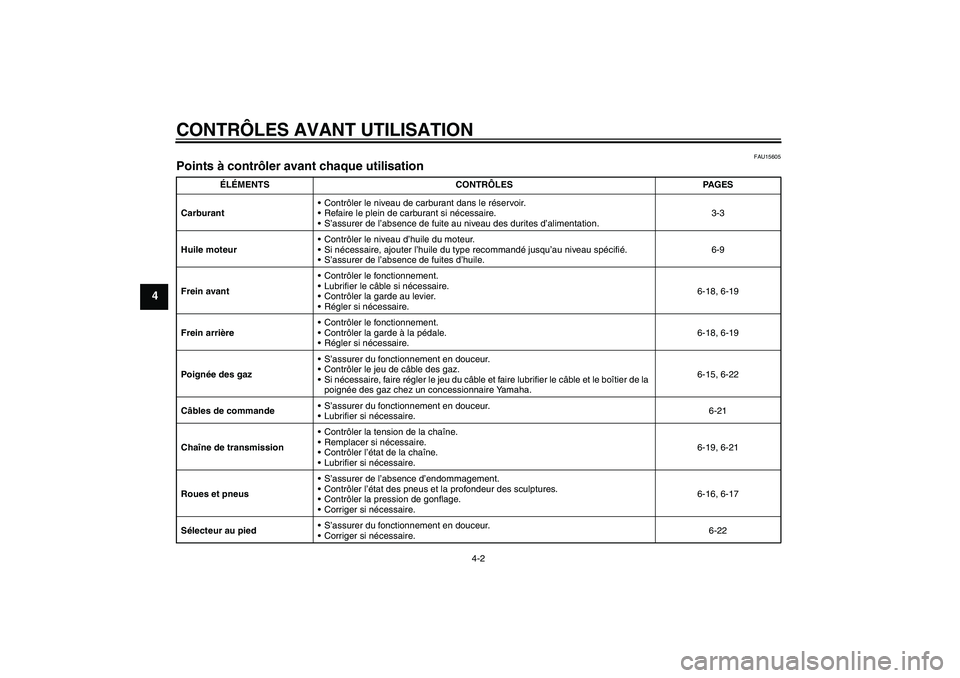

Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-3
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-9
Frein avantContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Régler si nécessaire.6-18, 6-19
Frein arrièreContrôler le fonctionnement.
Contrôler la garde à la pédale.
Régler si nécessaire.6-18, 6-19
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-15, 6-22
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-21
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-19, 6-21
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-16, 6-17
Sélecteur au piedS’assurer du fonctionnement en douceur.
Corriger si nécessaire.6-22
