2007 YAMAHA TMAX Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

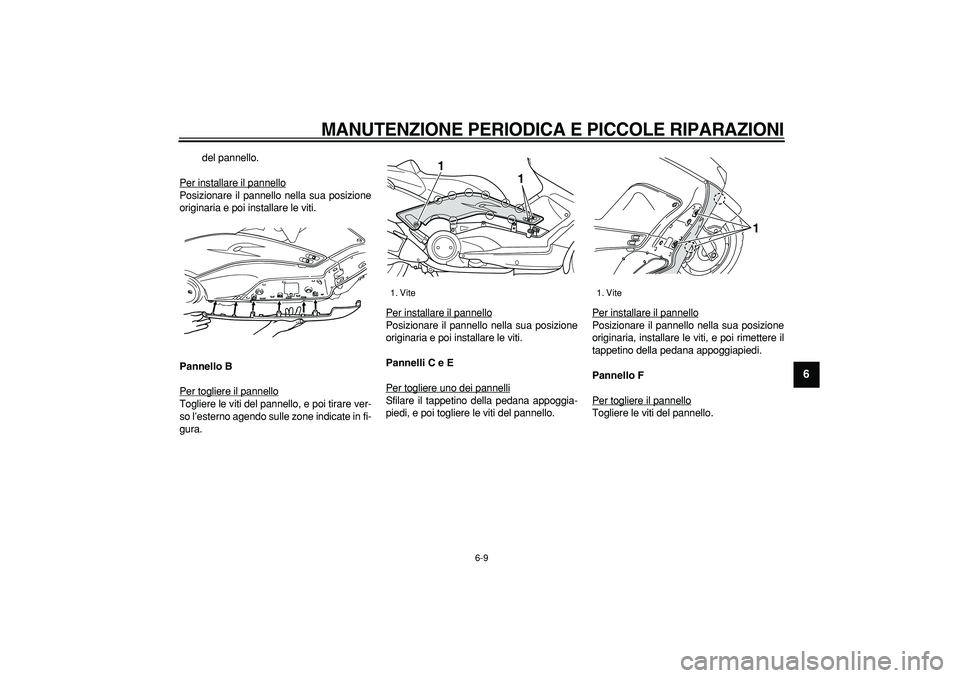

6-9
2
3
4
5
67
8
9

del pannello.
Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.
Pannello B
Per togliere il pannelloTogliere le viti del pannello, e poi tirare ver-
so l’esterno agendo sulle zone indicate in fi-
gura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.
Pannelli C e E
Per togliere uno dei pannelliSfilare il tappetino della pedana appoggia-
piedi, e poi togliere le viti del pannello.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, installare le viti, e poi rimettere il
tappetino della pedana appoggiapiedi.
Pannello F
Per togliere il pannelloTogliere le viti del pannello.

1. Vite1
1

1. Vite
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

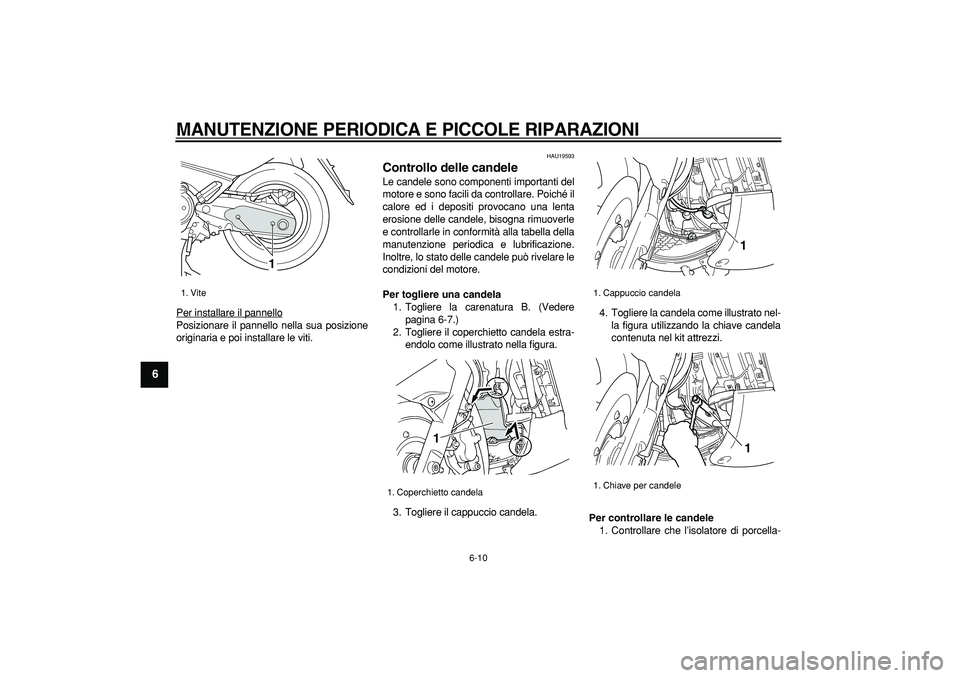

6-10
1
2
3
4
5
6
7
8
9

Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.

HAU19593
Controllo delle candele
Le candele sono componenti importanti del
motore e sono facili da controllare. Poiché il
calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per togliere una candela
1. Togliere la carenatura B. (Vedere
pagina 6-7.)
2. Togliere il coperchietto candela estra-
endolo come illustrato nella figura.
3. Togliere il cappuccio candela.4. Togliere la candela come illustrato nel-
la figura utilizzando la chiave candela
contenuta nel kit attrezzi.
Per controllare le candele
1. Controllare che l’isolatore di porcella-

1. Vite
1

1. Coperchietto candela
1

1. Cappuccio candela
1. Chiave per candele
11

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

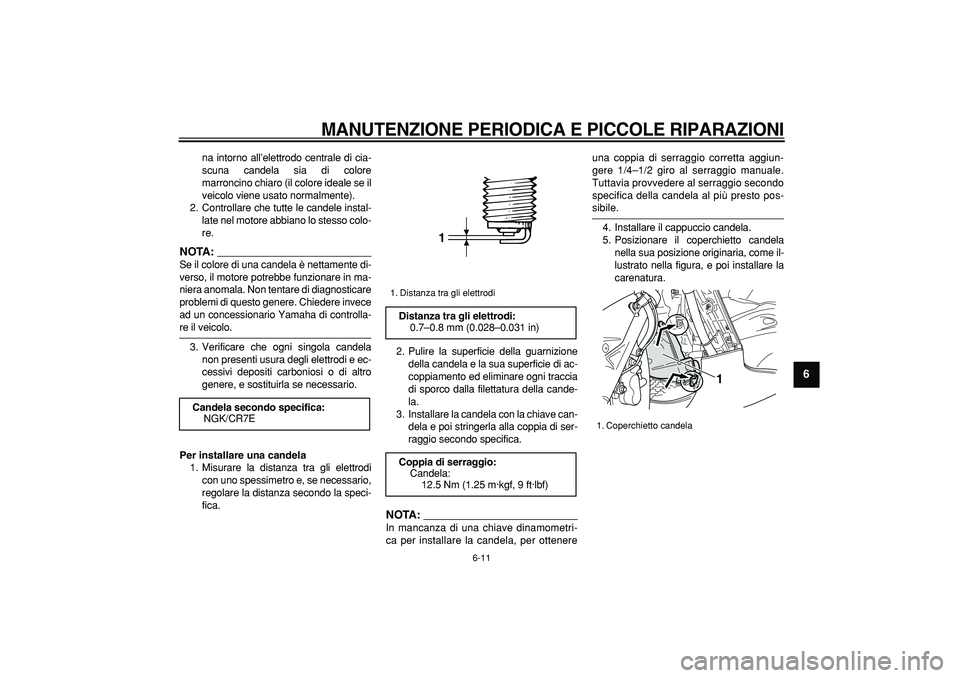

6-11
2
3
4
5
67
8
9

na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTA:

Se il colore di una candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controlla-
re il veicolo.
3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
Per installare una candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTA:

In mancanza di una chiave dinamometri-
ca per installare la candela, per ottenereuna coppia di serraggio corretta aggiun-
gere 1/4–1/2 giro al serraggio manuale.
Tuttavia provvedere al serraggio secondo
specifica della candela al più presto pos-
sibile.
4. Installare il cappuccio candela.
5. Posizionare il coperchietto candela
nella sua posizione originaria, come il-
lustrato nella figura, e poi installare la
carenatura.
Candela secondo specifica:
NGK/CR7E
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1

1. Coperchietto candela
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

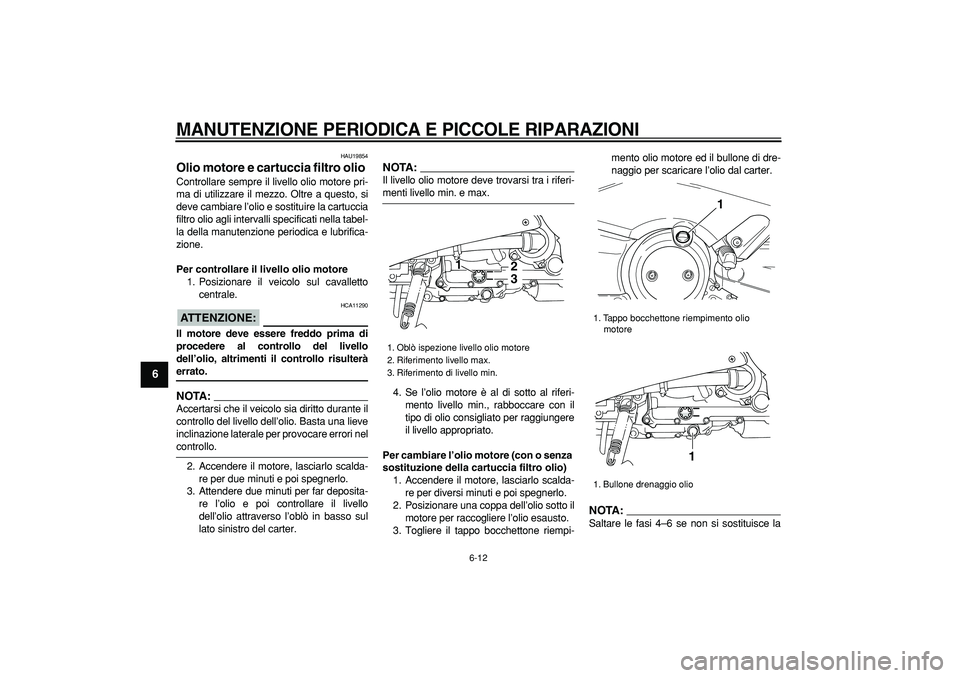

6-12
1
2
3
4
5
6
7
8
9

HAU19854
Olio motore e cartuccia filtro olio
Controllare sempre il livello olio motore pri-
ma di utilizzare il mezzo. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale.
ATTENZIONE:

HCA11290
Il motore deve essere freddo prima di
procedere al controllo del livello
dell’olio, altrimenti il controllo risulterà
errato.
NOTA:

Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nel
controllo.
2. Accendere il motore, lasciarlo scalda-
re per due minuti e poi spegnerlo.
3. Attendere due minuti per far deposita-
re l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.
NOTA:

Il livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.
NOTA:

Saltare le fasi 4–6 se non si sostituisce la
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
32

1. Tappo bocchettone riempimento olio
motore
1. Bullone drenaggio olio
1
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

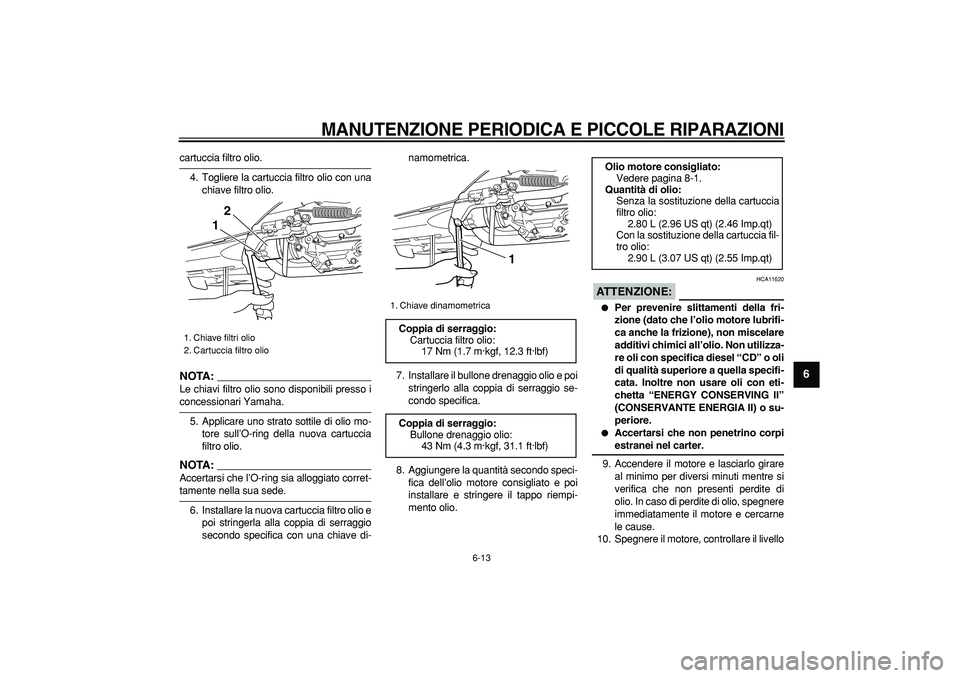

6-13
2
3
4
5
67
8
9

cartuccia filtro olio.
4. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTA:

Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
5. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
filtro olio.
NOTA:

Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.
6. Installare la nuova cartuccia filtro olio e
poi stringerla alla coppia di serraggio
secondo specifica con una chiave di-namometrica.
7. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
8. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo riempi-
mento olio.
ATTENZIONE:

HCA11620

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpi
estranei nel carter.
9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
10. Spegnere il motore, controllare il livello
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1

1. Chiave dinamometrica
Coppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
filtro olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Con la sostituzione della cartuccia fil-
tro olio:
2.90 L (3.07 US qt) (2.55 Imp.qt)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

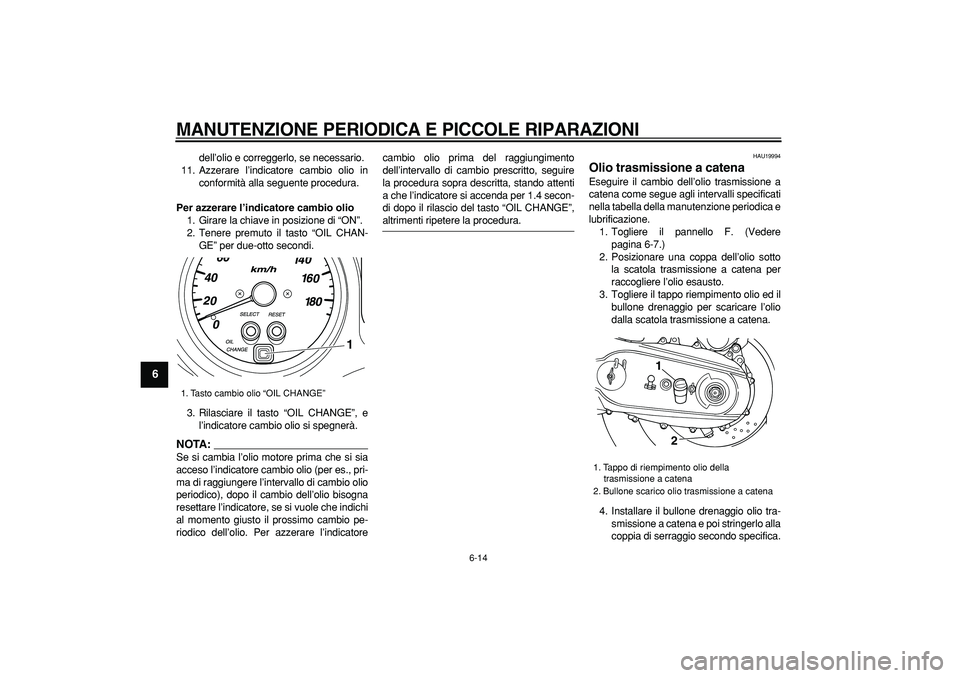

6-14
1
2
3
4
5
6
7
8
9

dell’olio e correggerlo, se necessario.
11. Azzerare l’indicatore cambio olio in
conformità alla seguente procedura.
Per azzerare l’indicatore cambio olio
1. Girare la chiave in posizione di “ON”.
2. Tenere premuto il tasto “OIL CHAN-
GE” per due-otto secondi.
3. Rilasciare il tasto “OIL CHANGE”, e
l’indicatore cambio olio si spegnerà.
NOTA:

Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
resettare l’indicatore, se si vuole che indichi
al momento giusto il prossimo cambio pe-
riodico dell’olio. Per azzerare l’indicatorecambio olio prima del raggiungimento
dell’intervallo di cambio prescritto, seguire
la procedura sopra descritta, stando attenti
a che l’indicatore si accenda per 1.4 secon-
di dopo il rilascio del tasto “OIL CHANGE”,
altrimenti ripetere la procedura.
HAU19994
Olio trasmissione a catena
Eseguire il cambio dell’olio trasmissione a
catena come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Togliere il pannello F. (Vedere
pagina 6-7.)
2. Posizionare una coppa dell’olio sotto
la scatola trasmissione a catena per
raccogliere l’olio esausto.
3. Togliere il tappo riempimento olio ed il
bullone drenaggio per scaricare l’olio
dalla scatola trasmissione a catena.
4. Installare il bullone drenaggio olio tra-
smissione a catena e poi stringerlo alla
coppia di serraggio secondo specifica.
1. Tasto cambio olio “OIL CHANGE”
1

1. Tappo di riempimento olio della
trasmissione a catena
2. Bullone scarico olio trasmissione a catena
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

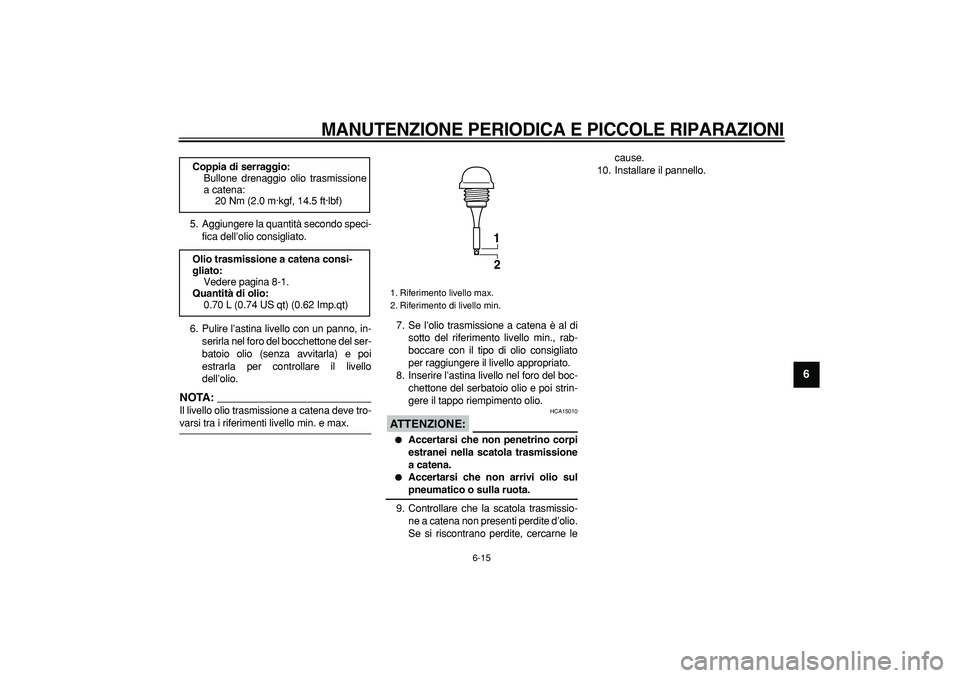

6-15
2
3
4
5
67
8
9

5. Aggiungere la quantità secondo speci-
fica dell’olio consigliato.
6. Pulire l’astina livello con un panno, in-
serirla nel foro del bocchettone del ser-
batoio olio (senza avvitarla) e poi
estrarla per controllare il livello
dell’olio.
NOTA:

Il livello olio trasmissione a catena deve tro-
varsi tra i riferimenti livello min. e max.7. Se l’olio trasmissione a catena è al di
sotto del riferimento livello min., rab-
boccare con il tipo di olio consigliato
per raggiungere il livello appropriato.
8. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
ATTENZIONE:

HCA15010

Accertarsi che non penetrino corpi
estranei nella scatola trasmissione
a catena.

Accertarsi che non arrivi olio sul
pneumatico o sulla ruota.
9. Controllare che la scatola trasmissio-
ne a catena non presenti perdite d’olio.
Se si riscontrano perdite, cercarne lecause.
10. Installare il pannello.
Coppia di serraggio:
Bullone drenaggio olio trasmissione
a catena:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Olio trasmissione a catena consi-
gliato:
Vedere pagina 8-1.
Quantità di olio:
0.70 L (0.74 US qt) (0.62 Imp.qt)

1. Riferimento livello max.
2. Riferimento di livello min.1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-16
1
2
3
4
5
6
7
8
9

HAU20070
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante. Inol-
tre si deve cambiare il liquido refrigerante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU42831
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
NOTA:


Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante attraverso l’oblò.
NOTA:

Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
alzare il tappetino poggiapiedi destro
come illustrato nella figura.4. Togliere il coperchio del tappo serba-
toio liquido refrigerante togliendo la vi-
te.
5. Togliere il tappo del serbatoio, aggiun-
gere liquido refrigerante fino al riferi-
mento livello max., e poi chiudere il
tappo del serbatoio.
1. Riferimento livello max.
2. Riferimento di livello min.
3. Oblò d’ispezione del livello del liquido
refrigerante
1. Tappetino poggiapiedi destro
3
1
2
1

1. Copertura del serbatoio del liquido
refrigerante
2. Vite
1
2
