2007 YAMAHA TMAX Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

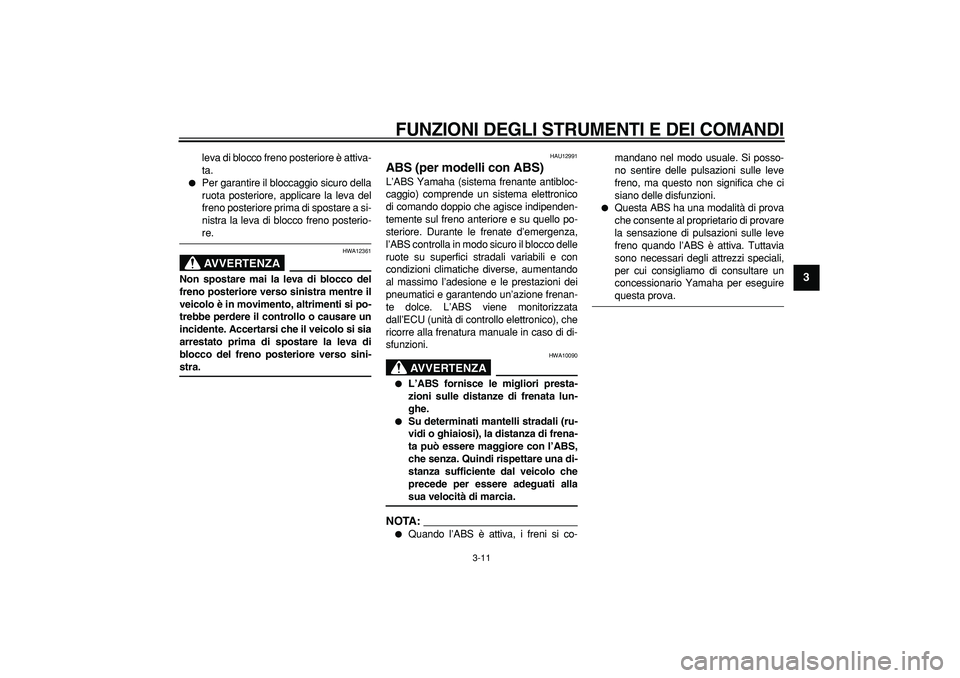

3-11
2
34
5
6
7
8
9

leva di blocco freno posteriore è attiva-
ta.

Per garantire il bloccaggio sicuro della
ruota posteriore, applicare la leva del
freno posteriore prima di spostare a si-
nistra la leva di blocco freno posterio-
re.
AVVERTENZA

HWA12361
Non spostare mai la leva di blocco del
freno posteriore verso sinistra mentre il
veicolo è in movimento, altrimenti si po-
trebbe perdere il controllo o causare un
incidente. Accertarsi che il veicolo si sia
arrestato prima di spostare la leva di
blocco del freno posteriore verso sini-
stra.
HAU12991
ABS (per modelli con ABS)
L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore. Durante le frenate d’emergenza,
l’ABS controlla in modo sicuro il blocco delle
ruote su superfici stradali variabili e con
condizioni climatiche diverse, aumentando
al massimo l’adesione e le prestazioni dei
pneumatici e garantendo un’azione frenan-
te dolce. L’ABS viene monitorizzata
dall’ECU (unità di controllo elettronico), che
ricorre alla frenatura manuale in caso di di-
sfunzioni.
AVVERTENZA

HWA10090

L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.

Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati alla
sua velocità di marcia.
NOTA:


Quando l’ABS è attiva, i freni si co-mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulle leve
freno, ma questo non significa che ci
siano delle disfunzioni.

Questa ABS ha una modalità di prova
che consente al proprietario di provare
la sensazione di pulsazioni sulle leve
freno quando l’ABS è attiva. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha per eseguire
questa prova.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

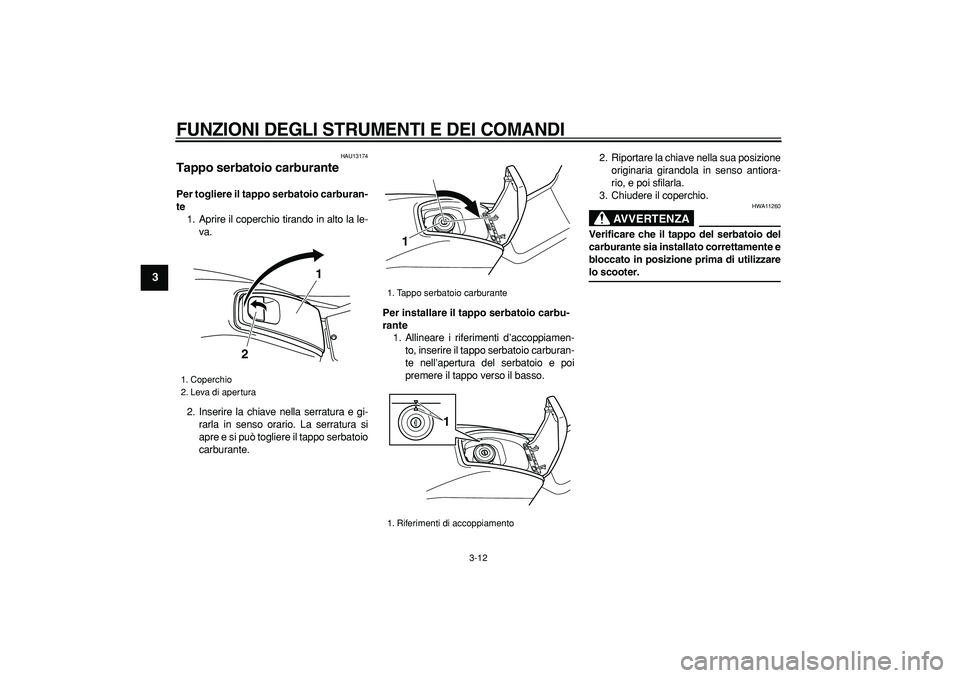

3-12
1
2
3
4
5
6
7
8
9

HAU13174
Tappo serbatoio carburante
Per togliere il tappo serbatoio carburan-
te
1. Aprire il coperchio tirando in alto la le-
va.
2. Inserire la chiave nella serratura e gi-
rarla in senso orario. La serratura si
apre e si può togliere il tappo serbatoio
carburante.
Per installare il tappo serbatoio carbu-
rante
1. Allineare i riferimenti d’accoppiamen-
to, inserire il tappo serbatoio carburan-
te nell’apertura del serbatoio e poi
premere il tappo verso il basso.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, e poi sfilarla.
3. Chiudere il coperchio.
AVVERTENZA

HWA11260
Verificare che il tappo del serbatoio del
carburante sia installato correttamente e
bloccato in posizione prima di utilizzare
lo scooter.
1. Coperchio
2. Leva di apertura
2
1

1. Tappo serbatoio carburante
1. Riferimenti di accoppiamento
1
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

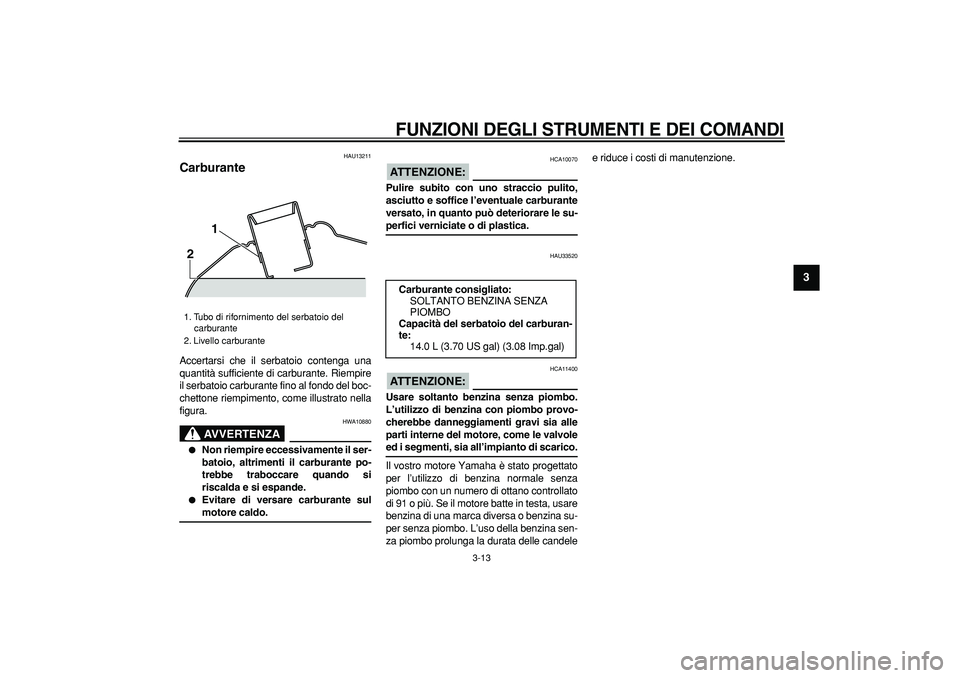

3-13
2
34
5
6
7
8
9

HAU13211
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio carburante fino al fondo del boc-
chettone riempimento, come illustrato nella
figura.
AVVERTENZA

HWA10880

Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.

Evitare di versare carburante sul
motore caldo.
ATTENZIONE:

HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-
perfici verniciate o di plastica.
HAU33520
ATTENZIONE:

HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-
per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candelee riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del
carburante
2. Livello carburante
2
1

Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del carburan-
te:
14.0 L (3.70 US gal) (3.08 Imp.gal)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

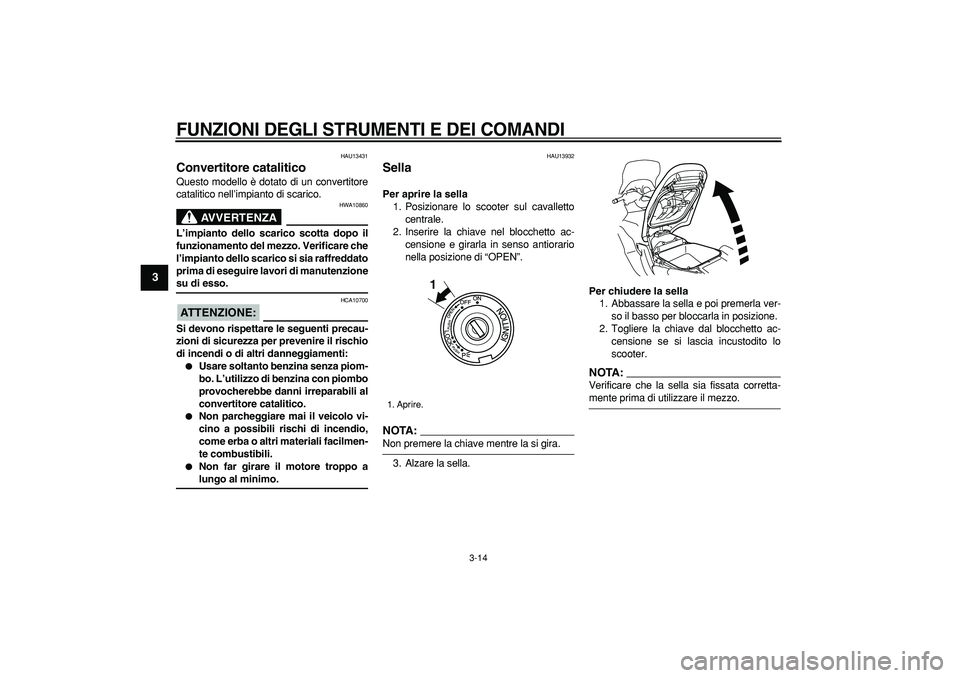

3-14
1
2
3
4
5
6
7
8
9

HAU13431
Convertitore catalitico
Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA

HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzione
su di esso.
ATTENZIONE:

HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:

Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.

Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.

Non far girare il motore troppo a
lungo al minimo.
HAU13932
Sella
Per aprire la sella
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto ac-
censione e girarla in senso antiorario
nella posizione di “OPEN”.
NOTA:

Non premere la chiave mentre la si gira.
3. Alzare la sella.
Per chiudere la sella
1. Abbassare la sella e poi premerla ver-
so il basso per bloccarla in posizione.
2. Togliere la chiave dal blocchetto ac-
censione se si lascia incustodito lo
scooter.
NOTA:

Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
1. Aprire.
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

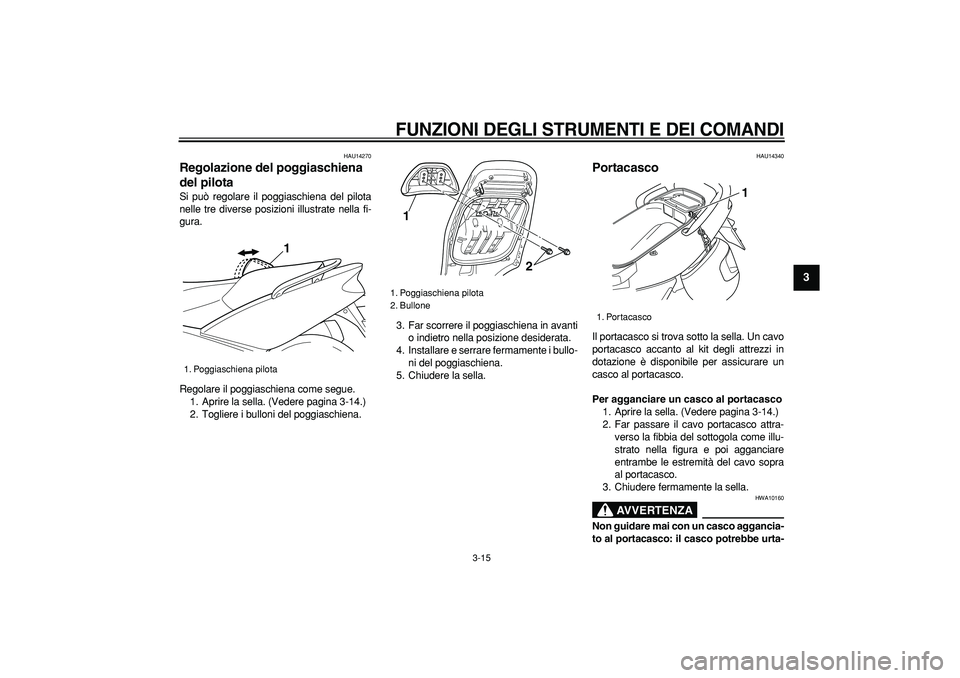

3-15
2
34
5
6
7
8
9

HAU14270
Regolazione del poggiaschiena
del pilota
Si può regolare il poggiaschiena del pilota
nelle tre diverse posizioni illustrate nella fi-
gura.
Regolare il poggiaschiena come segue.
1. Aprire la sella. (Vedere pagina 3-14.)
2. Togliere i bulloni del poggiaschiena.3. Far scorrere il poggiaschiena in avanti
o indietro nella posizione desiderata.
4. Installare e serrare fermamente i bullo-
ni del poggiaschiena.
5. Chiudere la sella.
HAU14340
Portacasco
Il portacasco si trova sotto la sella. Un cavo
portacasco accanto al kit degli attrezzi in
dotazione è disponibile per assicurare un
casco al portacasco.
Per agganciare un casco al portacasco
1. Aprire la sella. (Vedere pagina 3-14.)
2. Far passare il cavo portacasco attra-
verso la fibbia del sottogola come illu-
strato nella figura e poi agganciare
entrambe le estremità del cavo sopra
al portacasco.
3. Chiudere fermamente la sella.
AVVERTENZA

HWA10160
Non guidare mai con un casco aggancia-
to al portacasco: il casco potrebbe urta-
1. Poggiaschiena pilota
1

1. Poggiaschiena pilota
2. Bullone
1
2

1. Portacasco
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

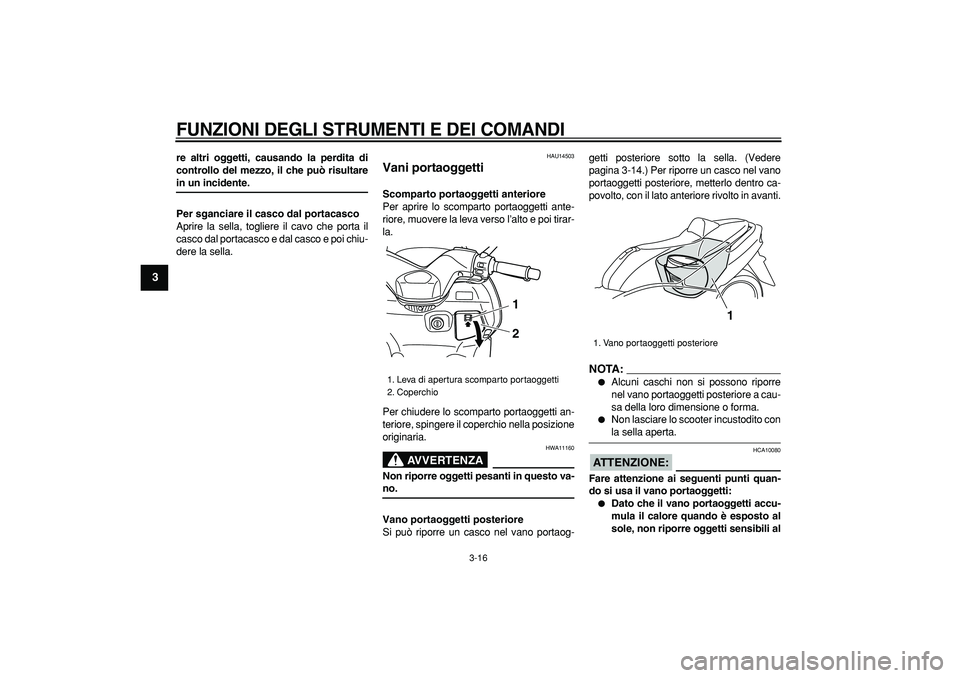

3-16
1
2
3
4
5
6
7
8
9

re altri oggetti, causando la perdita di
controllo del mezzo, il che può risultare
in un incidente.
Per sganciare il casco dal portacasco
Aprire la sella, togliere il cavo che porta il
casco dal portacasco e dal casco e poi chiu-
dere la sella.
HAU14503
Vani portaoggetti
Scomparto portaoggetti anteriore
Per aprire lo scomparto portaoggetti ante-
riore, muovere la leva verso l’alto e poi tirar-
la.
Per chiudere lo scomparto portaoggetti an-
teriore, spingere il coperchio nella posizione
originaria.
AVVERTENZA

HWA11160
Non riporre oggetti pesanti in questo va-
no.
Vano portaoggetti posteriore
Si può riporre un casco nel vano portaog-getti posteriore sotto la sella. (Vedere
pagina 3-14.) Per riporre un casco nel vano
portaoggetti posteriore, metterlo dentro ca-
povolto, con il lato anteriore rivolto in avanti.
NOTA:


Alcuni caschi non si possono riporre
nel vano portaoggetti posteriore a cau-
sa della loro dimensione o forma.

Non lasciare lo scooter incustodito con
la sella aperta.
ATTENZIONE:

HCA10080
Fare attenzione ai seguenti punti quan-
do si usa il vano portaoggetti:

Dato che il vano portaoggetti accu-
mula il calore quando è esposto al
sole, non riporre oggetti sensibili al
1. Leva di apertura scomparto portaoggetti
2. Coperchio
1
2
1. Vano portaoggetti posteriore
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

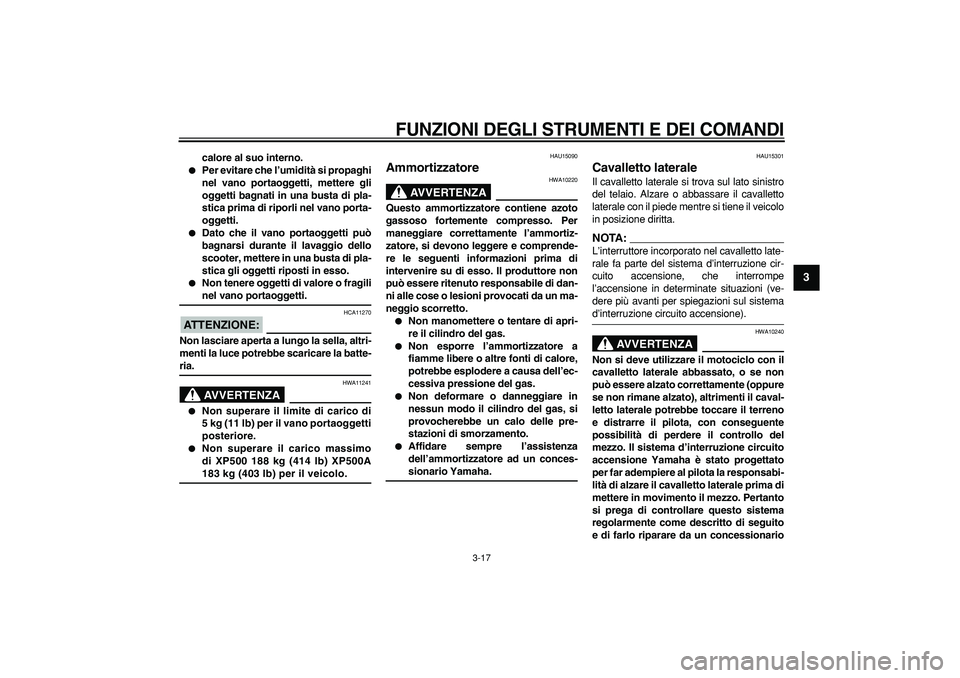

3-17
2
34
5
6
7
8
9

calore al suo interno.

Per evitare che l’umidità si propaghi
nel vano portaoggetti, mettere gli
oggetti bagnati in una busta di pla-
stica prima di riporli nel vano porta-
oggetti.

Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di pla-
stica gli oggetti riposti in esso.

Non tenere oggetti di valore o fragili
nel vano portaoggetti.
ATTENZIONE:

HCA11270
Non lasciare aperta a lungo la sella, altri-
menti la luce potrebbe scaricare la batte-
ria.
AVVERTENZA

HWA11241

Non superare il limite di carico di
5 kg (11 lb) per il vano portaoggetti
posteriore.

Non superare il carico massimo
di XP500 188 kg (414 lb) XP500A
183 kg (403 lb) per il veicolo.
HAU15090
Ammortizzatore
AVVERTENZA

HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per
maneggiare correttamente l’ammortiz-
zatore, si devono leggere e comprende-
re le seguenti informazioni prima di
intervenire su di esso. Il produttore non
può essere ritenuto responsabile di dan-
ni alle cose o lesioni provocati da un ma-
neggio scorretto.

Non manomettere o tentare di apri-
re il cilindro del gas.

Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.

Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.

Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-
sionario Yamaha.
HAU15301
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA:

L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistema
d’interruzione circuito accensione).
AVVERTENZA

HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppure
se non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema
regolarmente come descritto di seguito
e di farlo riparare da un concessionario

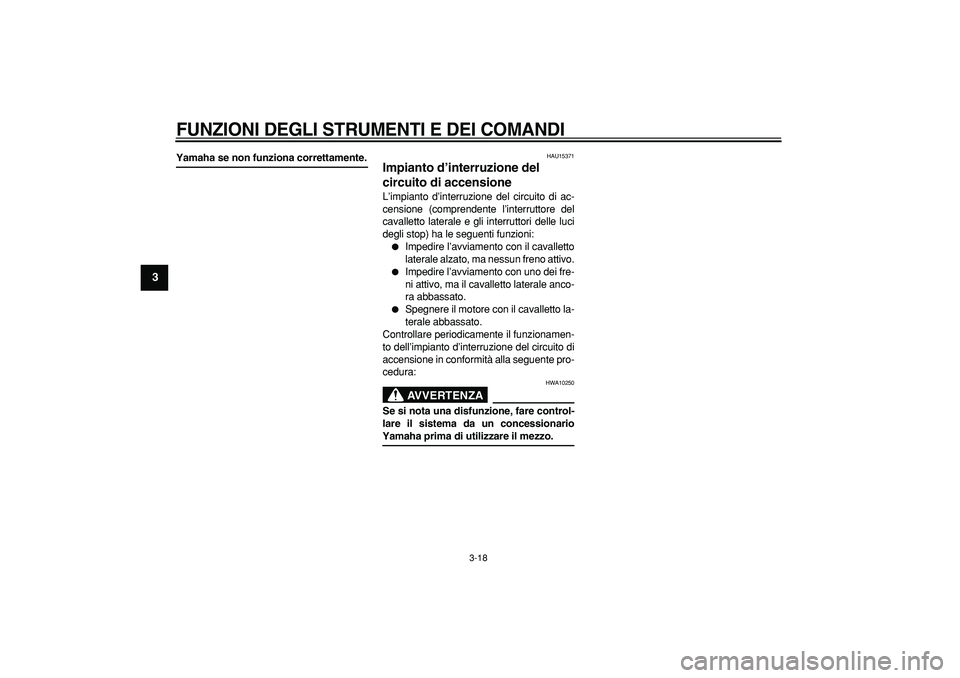

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-18
1
2
3
4
5
6
7
8
9

Yamaha se non funziona correttamente.
HAU15371
Impianto d’interruzione del
circuito di accensione
L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale e gli interruttori delle luci
degli stop) ha le seguenti funzioni:

Impedire l’avviamento con il cavalletto
laterale alzato, ma nessun freno attivo.

Impedire l’avviamento con uno dei fre-
ni attivo, ma il cavalletto laterale anco-
ra abbassato.

Spegnere il motore con il cavalletto la-
terale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:
AVVERTENZA

HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionario
Yamaha prima di utilizzare il mezzo.
