2007 YAMAHA TDM 900 Manuale duso (in Italian)

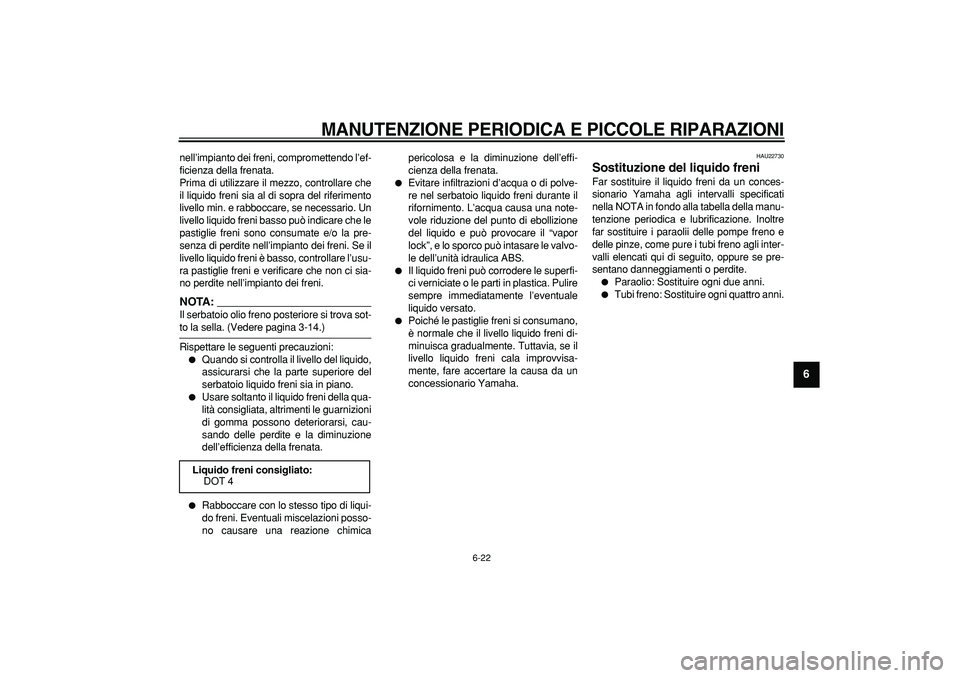

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-22
2
3
4
5
67
8
9

nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci sia-
no perdite nell’impianto dei freni.
NOTA:

Il serbatoio olio freno posteriore si trova sot-
to la sella. (Vedere pagina 3-14.)
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.

Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.

Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimicapericolosa e la diminuzione dell’effi-
cienza della frenata.

Evitare infiltrazioni d’acqua o di polve-
re nel serbatoio liquido freni durante il
rifornimento. L’acqua causa una note-
vole riduzione del punto di ebollizione
del liquido e può provocare il “vapor
lock”, e lo sporco può intasare le valvo-
le dell’unità idraulica ABS.

Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.

Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22730
Sostituzione del liquido freni
Far sostituire il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
far sostituire i paraolii delle pompe freno e
delle pinze, come pure i tubi freno agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.

Tubi freno: Sostituire ogni quattro anni.
Liquido freni consigliato:
DOT 4

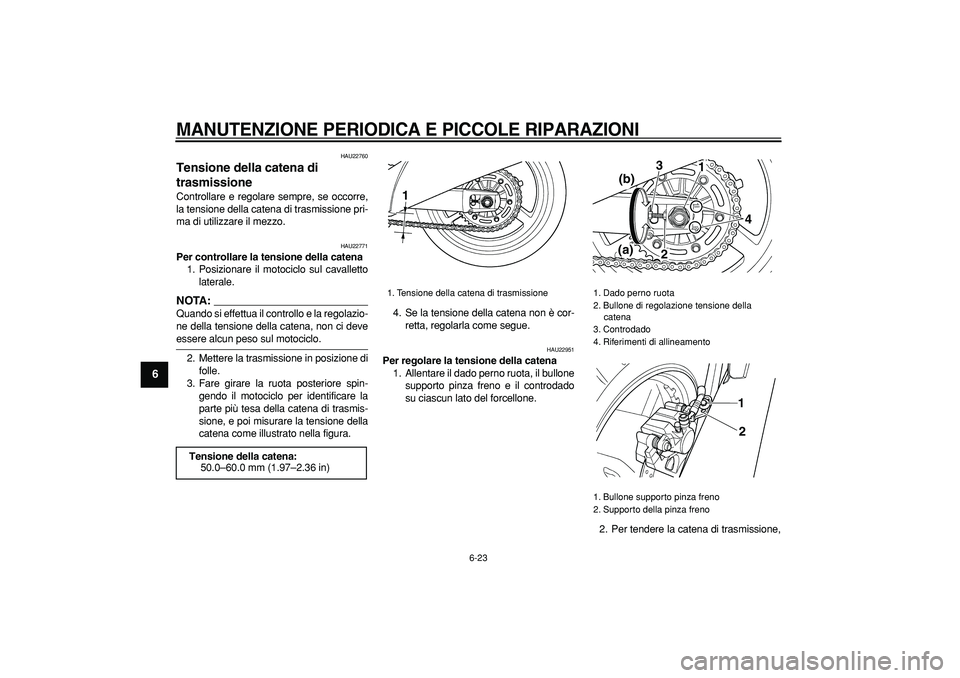

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-23
1
2
3
4
5
6
7
8
9

HAU22760
Tensione della catena di
trasmissione
Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22771
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.
NOTA:

Quando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deve
essere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU22951
Per regolare la tensione della catena
1. Allentare il dado perno ruota, il bullone
supporto pinza freno e il controdado
su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
Tensione della catena:
50.0–60.0 mm (1.97–2.36 in)
1. Tensione della catena di trasmissione
1

1. Dado perno ruota
2. Bullone di regolazione tensione della
catena
3. Controdado
4. Riferimenti di allineamento
1. Bullone supporto pinza freno
2. Supporto della pinza freno
3
4 1
2 (b)
(a)
1
2

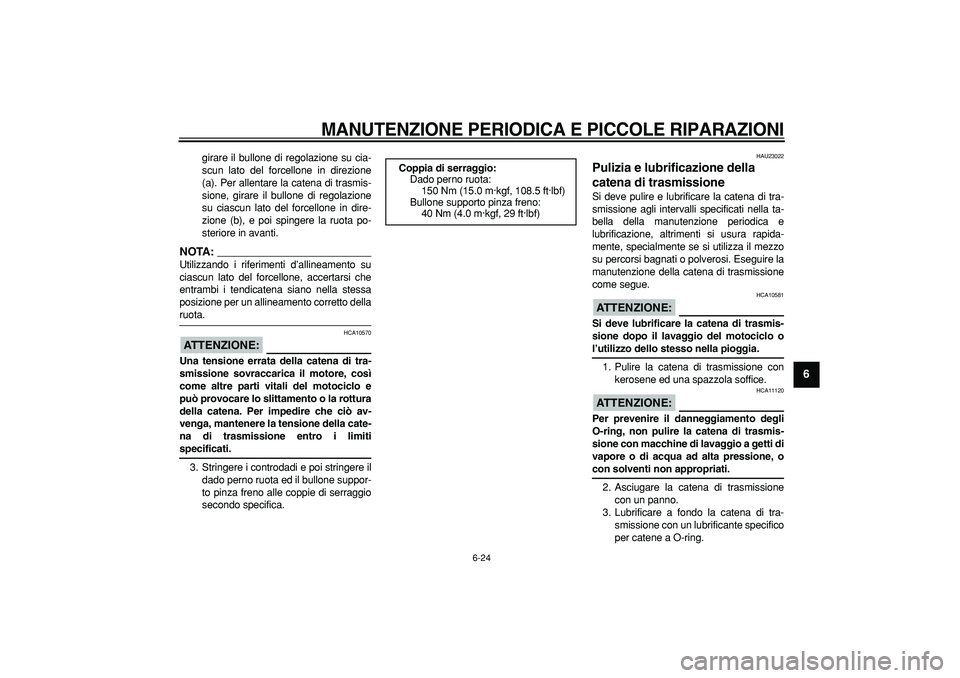

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-24
2
3
4
5
67
8
9

girare il bullone di regolazione su cia-
scun lato del forcellone in direzione
(a). Per allentare la catena di trasmis-
sione, girare il bullone di regolazione
su ciascun lato del forcellone in dire-
zione (b), e poi spingere la ruota po-
steriore in avanti.
NOTA:

Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto della
ruota.
ATTENZIONE:

HCA10570
Una tensione errata della catena di tra-
smissione sovraccarica il motore, così
come altre parti vitali del motociclo e
può provocare lo slittamento o la rottura
della catena. Per impedire che ciò av-
venga, mantenere la tensione della cate-
na di trasmissione entro i limiti
specificati.
3. Stringere i controdadi e poi stringere il
dado perno ruota ed il bullone suppor-
to pinza freno alle coppie di serraggio
secondo specifica.
HAU23022
Pulizia e lubrificazione della
catena di trasmissione
Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi bagnati o polverosi. Eseguire la
manutenzione della catena di trasmissione
come segue.
ATTENZIONE:

HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo o
l’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE:

HCA11120
Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, o
con solventi non appropriati.
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
Coppia di serraggio:
Dado perno ruota:
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Bullone supporto pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)

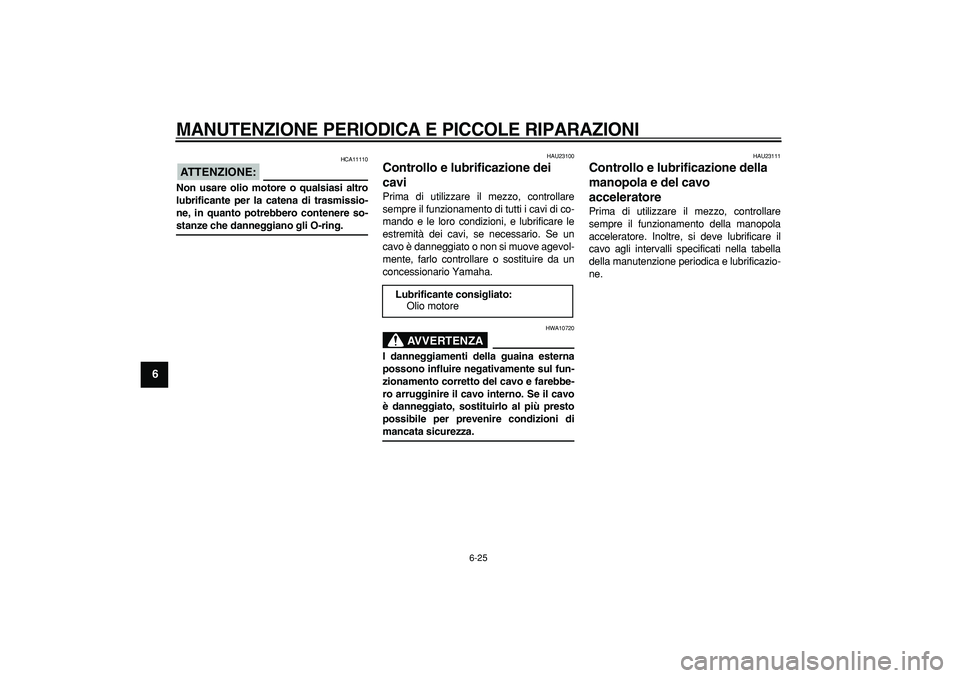

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-25
1
2
3
4
5
6
7
8
9
ATTENZIONE:

HCA11110
Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-
stanze che danneggiano gli O-ring.
HAU23100
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA

HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
HAU23111
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
acceleratore. Inoltre, si deve lubrificare il
cavo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Lubrificante consigliato:
Olio motore

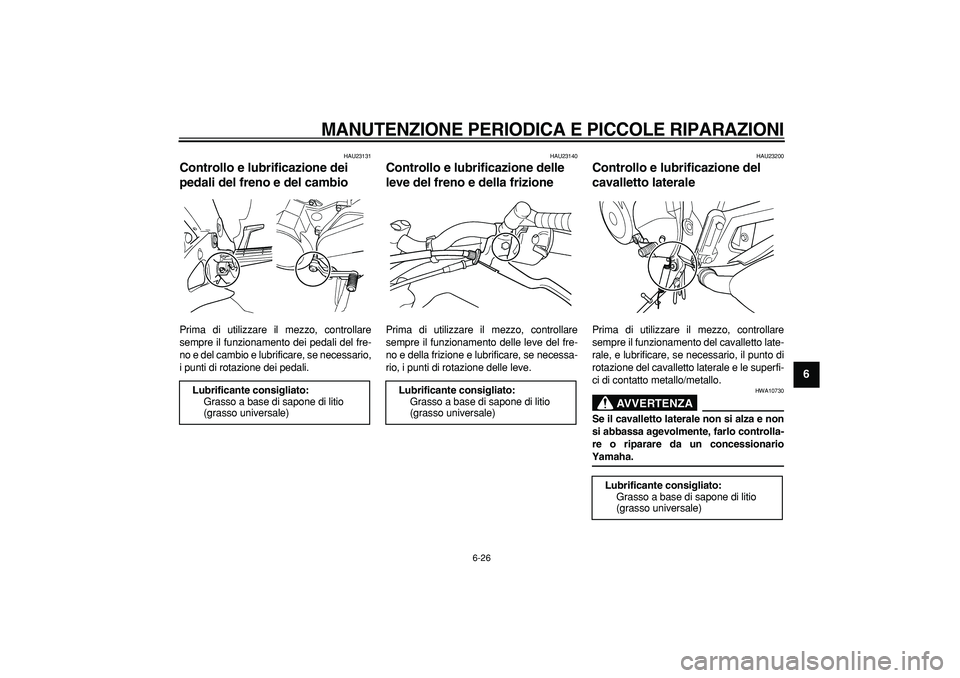

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-26
2
3
4
5
67
8
9

HAU23131
Controllo e lubrificazione dei
pedali del freno e del cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali.
HAU23140
Controllo e lubrificazione delle
leve del freno e della frizione
Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione delle leve.
HAU23200
Controllo e lubrificazione del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il punto di
rotazione del cavalletto laterale e le superfi-
ci di contatto metallo/metallo.
AVVERTENZA

HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)

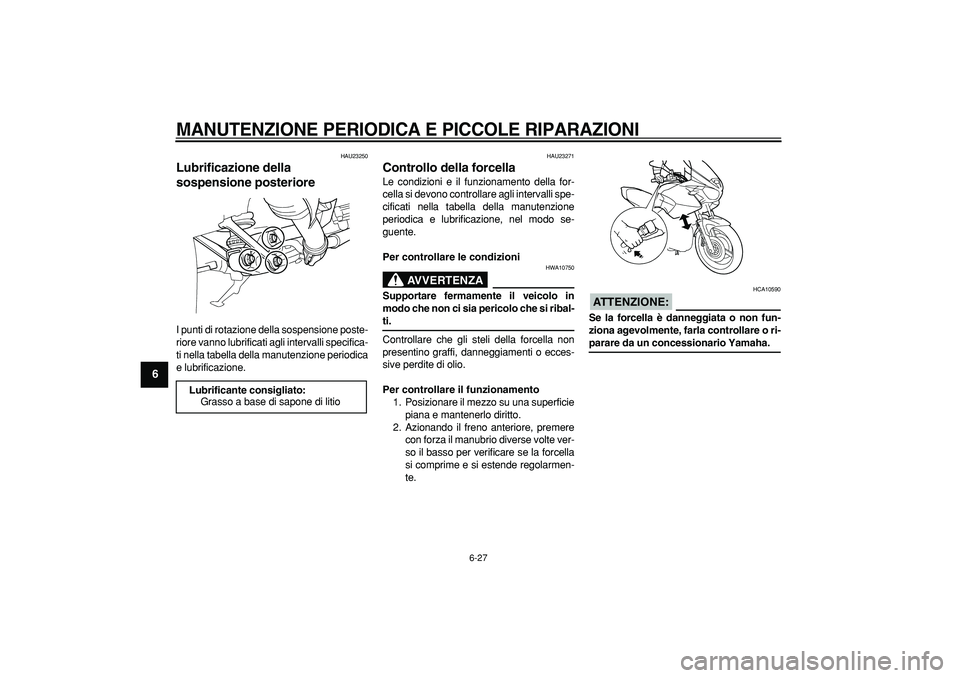

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-27
1
2
3
4
5
6
7
8
9

HAU23250
Lubrificazione della
sospensione posteriore
I punti di rotazione della sospensione poste-
riore vanno lubrificati agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione.
HAU23271
Controllo della forcella
Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:

HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio

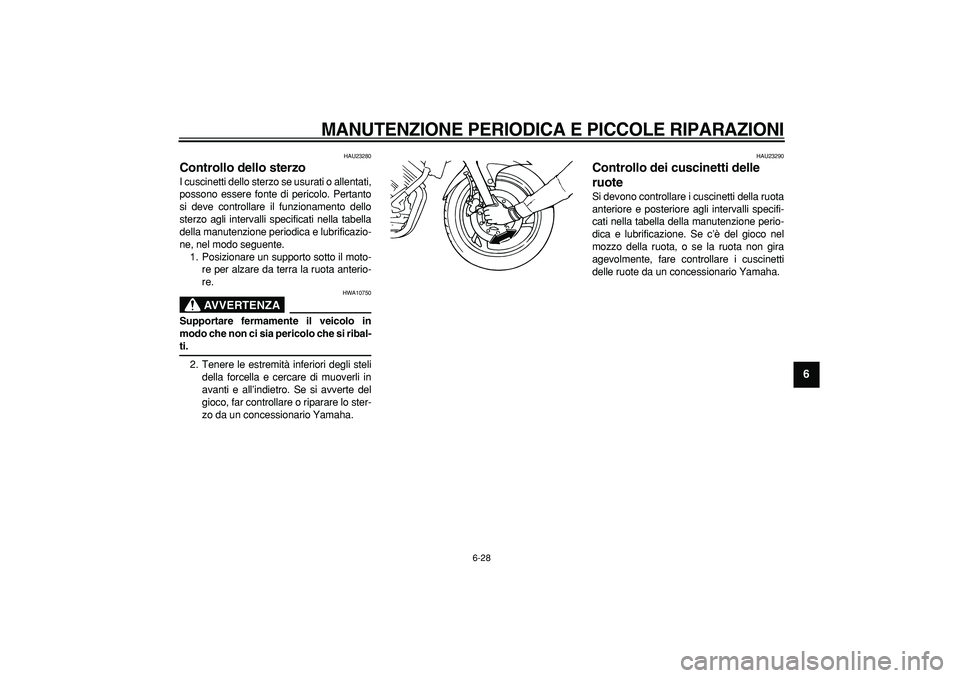

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-28
2
3
4
5
67
8
9

HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.

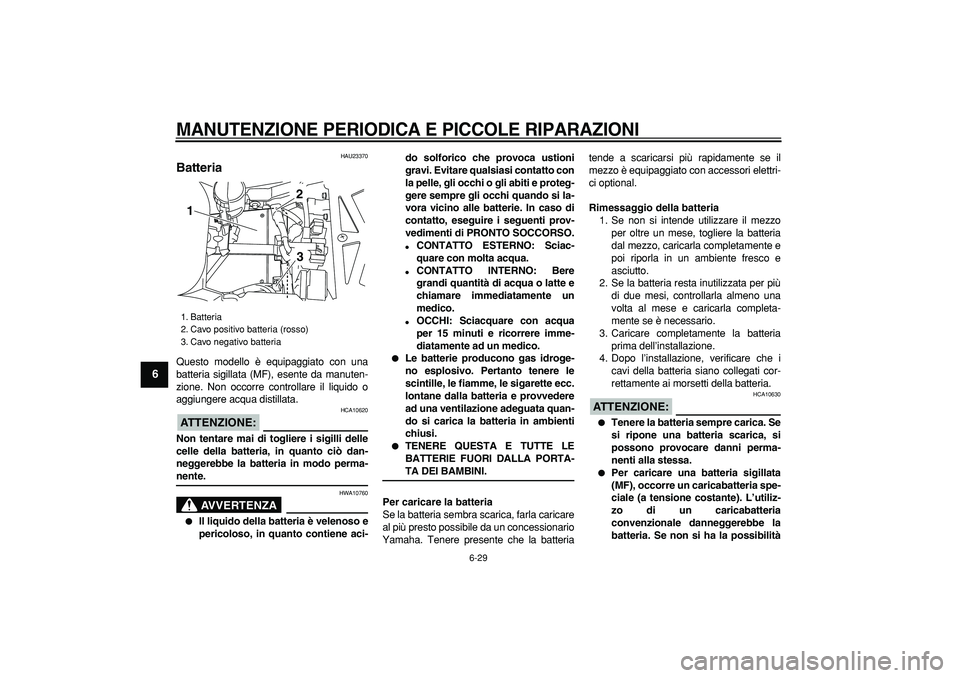

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-29
1
2
3
4
5
6
7
8
9

HAU23370
Batteria
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
ATTENZIONE:

HCA10620
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente.
AVVERTENZA

HWA10760

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.

CONTATTO ESTERNO: Sciac-
quare con molta acqua.

CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.

OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteriatende a scaricarsi più rapidamente se il
mezzo è equipaggiato con accessori elettri-
ci optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:

HCA10630

Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.

Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria
1
23
