2007 YAMAHA TDM 900 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-3
2
34
5
6
7
8
9

Per sbloccare lo sterzo
Premere la chiave nell’interruttore principa-
le e poi, tenendola premuta, girarla su
“OFF”.
AVVERTENZA

HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il veicolo sia
ben fermo prima di girare la chiave in po-
sizione di “OFF” o “LOCK”.
HAU33001
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore e la luce di posizione sono accese.
È possibile accendere le luci d’emergenza e
le luci indicatori di direzione, ma tutti gli altri
impianti elettrici sono inattivi. È possibile sfi-
lare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
ATTENZIONE:

HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU11003
Spie di segnalazione e di
avvertimento
HAU11020
Spia indicatore di direzione “”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
1. Premere.
2. Svoltare.
1. Indicatore livello carburante “ ”
2. Spia indicatore di direzione “ ”
3. Spia luce abbagliante “ ”
4. Spia marcia in folle “ ”
5. Spia d’avvertimento problemi al motore
“ ”
6. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
7. Spia d’avvertimento livello olio
8. Spia di segnalazione del sistema
immobilizzatore
1234567
8
ABS

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-4
1
2
3
4
5
6
7
8
9

direzione viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU38600
Spia livello olio
Questa spia si accende quando il livello olio
motore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.
NOTA:

Anche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione.
HAU11371
Indicatore livello carburante “”
Questo indicatore livello carburante comin-cia a lampeggiare quando il livello carbu-
rante scende al di sotto di circa 3.5 L (0.92
US gal) (0.77 Imp.gal).
HAU11500
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU39500
Spia ABS “”
Se la spia ABS si accende o lampeggia du-
rante la guida, potrebbe esserci un guasto
ABS. Se questo accade, fare controllare il
sistema da un concessionario Yamaha al
più presto possibile. (Vedere pagina 3-11.)
AVVERTENZA

HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti anon provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende o rimane accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38610
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
ABS

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-5
2
34
5
6
7
8
9

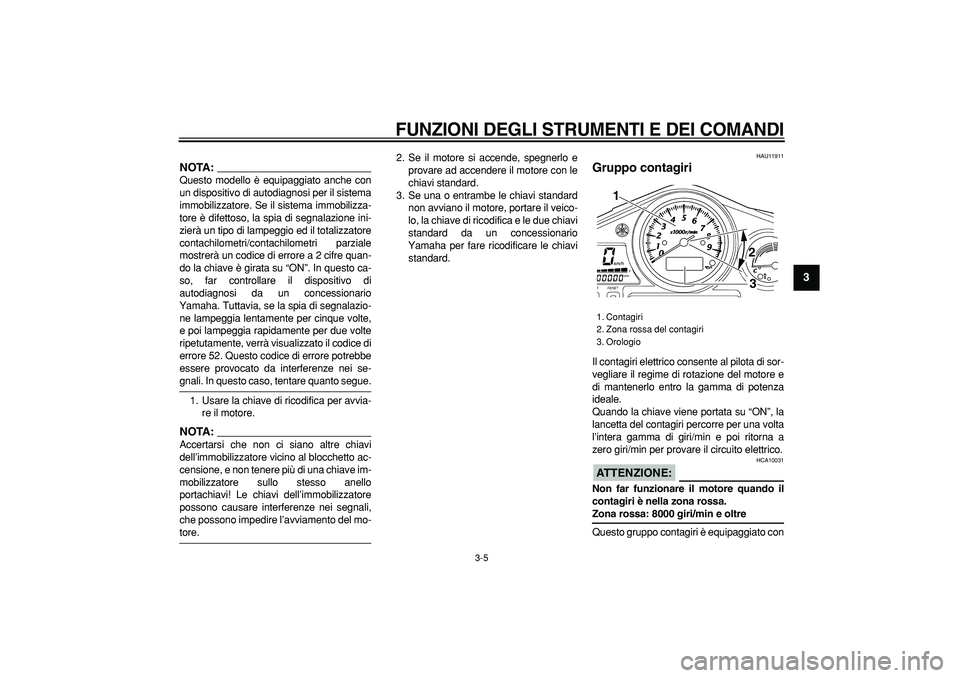

NOTA:

Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. Se il sistema immobilizza-
tore è difettoso, la spia di segnalazione ini-
zierà un tipo di lampeggio ed il totalizzatore
contachilometri/contachilometri parziale
mostrerà un codice di errore a 2 cifre quan-
do la chiave è girata su “ON”. In questo ca-
so, far controllare il dispositivo di
autodiagnosi da un concessionario
Yamaha. Tuttavia, se la spia di segnalazio-
ne lampeggia lentamente per cinque volte,
e poi lampeggia rapidamente per due volte
ripetutamente, verrà visualizzato il codice di
errore 52. Questo codice di errore potrebbe
essere provocato da interferenze nei se-
gnali. In questo caso, tentare quanto segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.
NOTA:

Accertarsi che non ci siano altre chiavi
dell’immobilizzatore vicino al blocchetto ac-
censione, e non tenere più di una chiave im-
mobilizzatore sullo stesso anello
portachiavi! Le chiavi dell’immobilizzatore
possono causare interferenze nei segnali,
che possono impedire l’avviamento del mo-
tore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
HAU11911
Gruppo contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE:

HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 8000 giri/min e oltre
Questo gruppo contagiri è equipaggiato con
1. Contagiri
2. Zona rossa del contagiri
3. Orologio
1
2
3

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-6
1
2
3
4
5
6
7
8
9

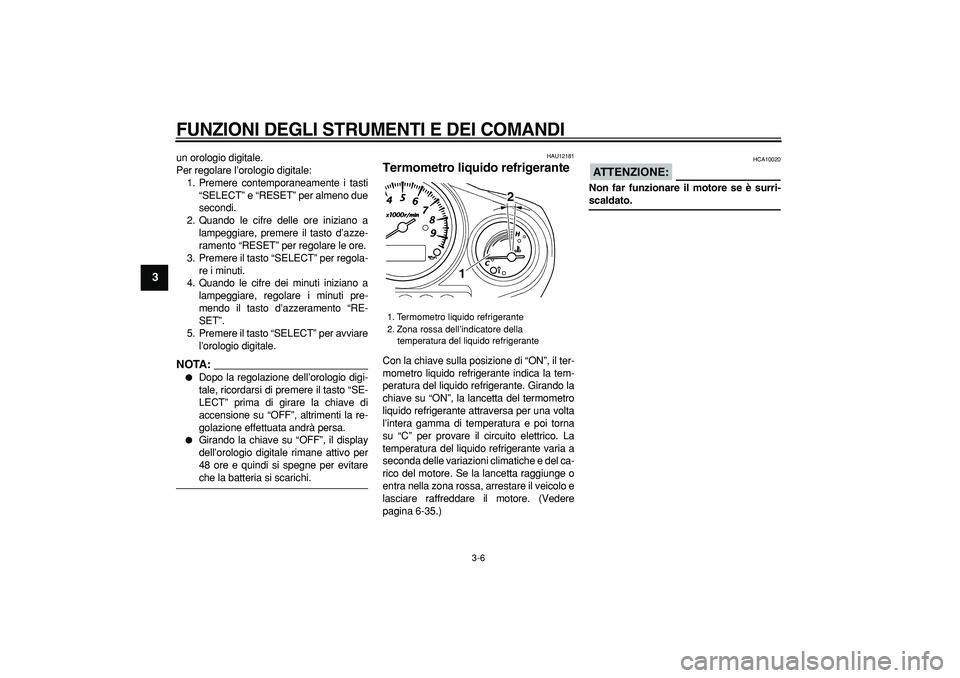

un orologio digitale.
Per regolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” per regola-
re i minuti.
4. Quando le cifre dei minuti iniziano a
lampeggiare, regolare i minuti pre-
mendo il tasto d’azzeramento “RE-
SET”.
5. Premere il tasto “SELECT” per avviare
l’orologio digitale.
NOTA:


Dopo la regolazione dell’orologio digi-
tale, ricordarsi di premere il tasto “SE-
LECT” prima di girare la chiave di
accensione su “OFF”, altrimenti la re-
golazione effettuata andrà persa.

Girando la chiave su “OFF”, il display
dell’orologio digitale rimane attivo per
48 ore e quindi si spegne per evitare
che la batteria si scarichi.
HAU12181
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. Girando la
chiave su “ON”, la lancetta del termometro
liquido refrigerante attraversa per una volta
l’intera gamma di temperatura e poi torna
su “C” per provare il circuito elettrico. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se la lancetta raggiunge o
entra nella zona rossa, arrestare il veicolo e
lasciare raffreddare il motore. (Vedere
pagina 6-35.)
ATTENZIONE:

HCA10020
Non far funzionare il motore se è surri-
scaldato.
1. Termometro liquido refrigerante
2. Zona rossa dell’indicatore della
temperatura del liquido refrigerante12

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-7
2
34
5
6
7
8
9

HAU36610
Display multifunzione
AVVERTENZA

HWA12311
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un tachimetro digitale (che indica la
velocità di guida)

un totalizzatore contachilometri (che
indica la distanza totale percorsa)

due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)

un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)

un segnalatore livello carburante

un dispositivo di autodiagnosi
NOTA:


Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.

Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” per
almeno un secondo.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità totalizzatore contachi-
lometri “ODO” e contachilometri parziale
“TRIP 1” e “TRIP 2” nel seguente ordine:
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Se l’indicatore livello carburante lampeggia
(vedi pag. 3-3), il display del totalizzatore
contachilometri cambierà automaticamentepassando in modalità contachilometri par-
ziale riserva carburante “TRIP F” ed inizierà
a conteggiare la distanza percorsa a partire
da quel punto. In tal caso, premendo il tasto
“SELECT” sul display si alterneranno le va-
rie modalità di contachilometri parziali e to-
talizzatore contachilometri nel seguente
ordine:
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto d’azzeramento “RE-
SET” per almeno un secondo. Se non si az-
zera manualmente il contachilometri
parziale riserva carburante, esso si azzere-
rà automaticamente e il display tornerà alla
modalità precedente dopo il rifornimento e
una percorrenza di 5 km (3 mi).
NOTA:

Non è possibile far tornare il display a “TRIP
F” dopo aver premuto il tasto d’azzeramen-
to “RESET”.
Segnalatore livello carburante
Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, i segmenti sul display del
segnalatore livello carburante spariscono
1. Tachimetro
2. Contachilometri totalizzatore/
contachilometri parziale
3. Tasto di selezione “SELECT”
4. Tasto d’azzeramento “RESET”
5. Indicatore del livello del carburante
1
2
3
4
5

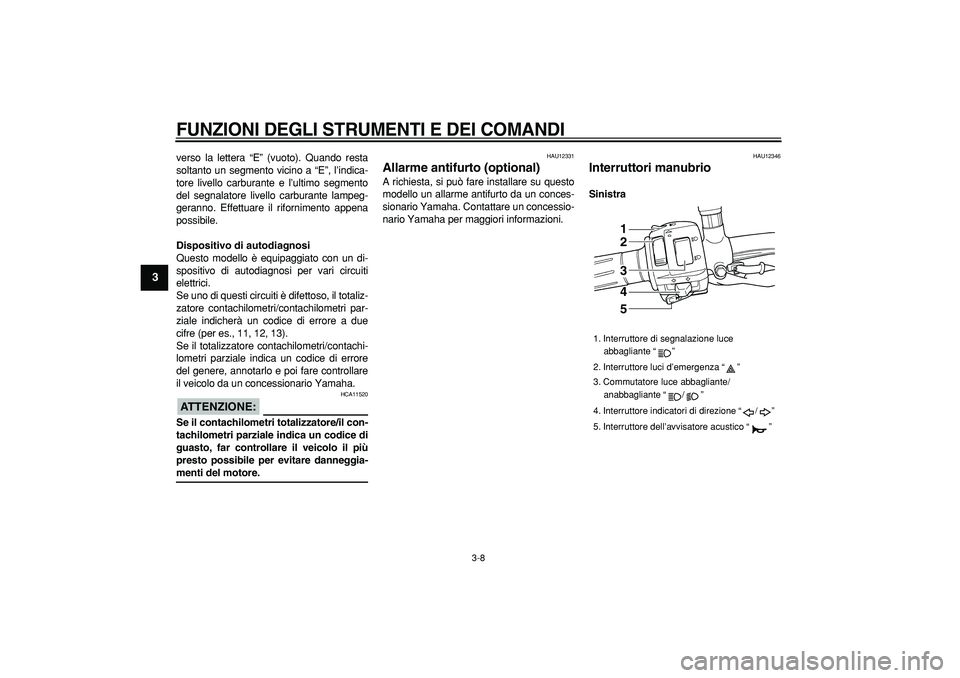

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-8
1
2
3
4
5
6
7
8
9

verso la lettera “E” (vuoto). Quando resta
soltanto un segmento vicino a “E”, l’indica-
tore livello carburante e l’ultimo segmento
del segnalatore livello carburante lampeg-
geranno. Effettuare il rifornimento appena
possibile.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se uno di questi circuiti è difettoso, il totaliz-
zatore contachilometri/contachilometri par-
ziale indicherà un codice di errore a due
cifre (per es., 11, 12, 13).
Se il totalizzatore contachilometri/contachi-
lometri parziale indica un codice di errore
del genere, annotarlo e poi fare controllare
il veicolo da un concessionario Yamaha.
ATTENZIONE:

HCA11520
Se il contachilometri totalizzatore/il con-
tachilometri parziale indica un codice di
guasto, far controllare il veicolo il più
presto possibile per evitare danneggia-
menti del motore.
HAU12331
Allarme antifurto (optional)
A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12346
Interruttori manubrio
Sinistra
1. Interruttore di segnalazione luce
abbagliante “”
2. Interruttore luci d’emergenza “”
3. Commutatore luce abbagliante/
anabbagliante “/”
4. Interruttore indicatori di direzione “/”
5. Interruttore dell’avvisatore acustico “”
1
2
3
4
5

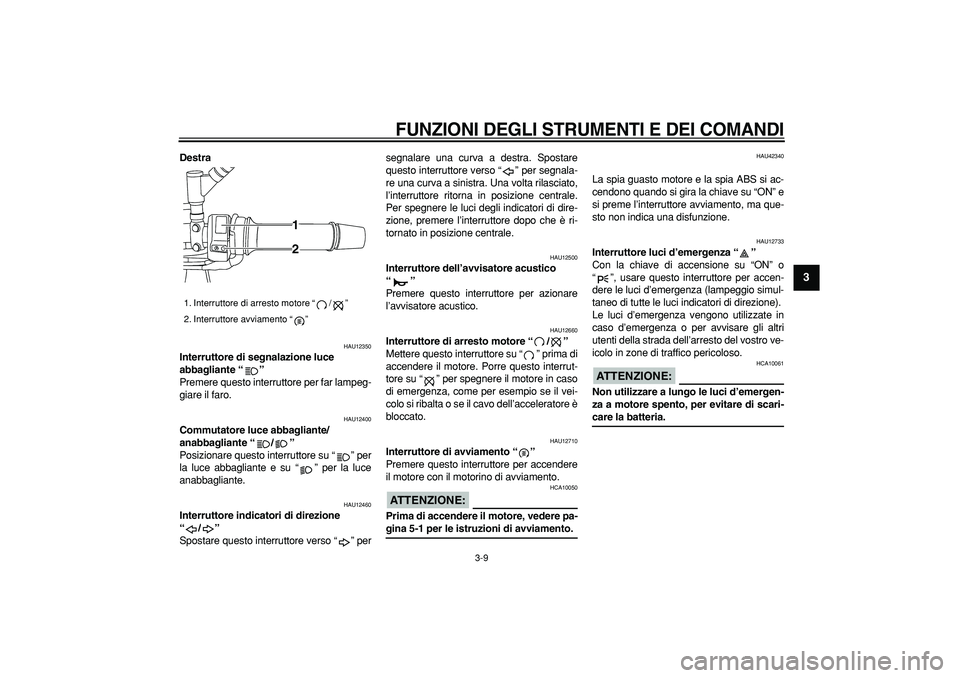

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-9
2
34
5
6
7
8
9

Destra
HAU12350
Interruttore di segnalazione luce
abbagliante “”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce abbagliante/
anabbagliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “” persegnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento “”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.
ATTENZIONE:

HCA10050
Prima di accendere il motore, vedere pa-
gina 5-1 per le istruzioni di avviamento.
HAU42340
La spia guasto motore e la spia ABS si ac-
cendono quando si gira la chiave su “ON” e
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU12733
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.
ATTENZIONE:

HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
1. Interruttore di arresto motore “/”
2. Interruttore avviamento “”
1
2

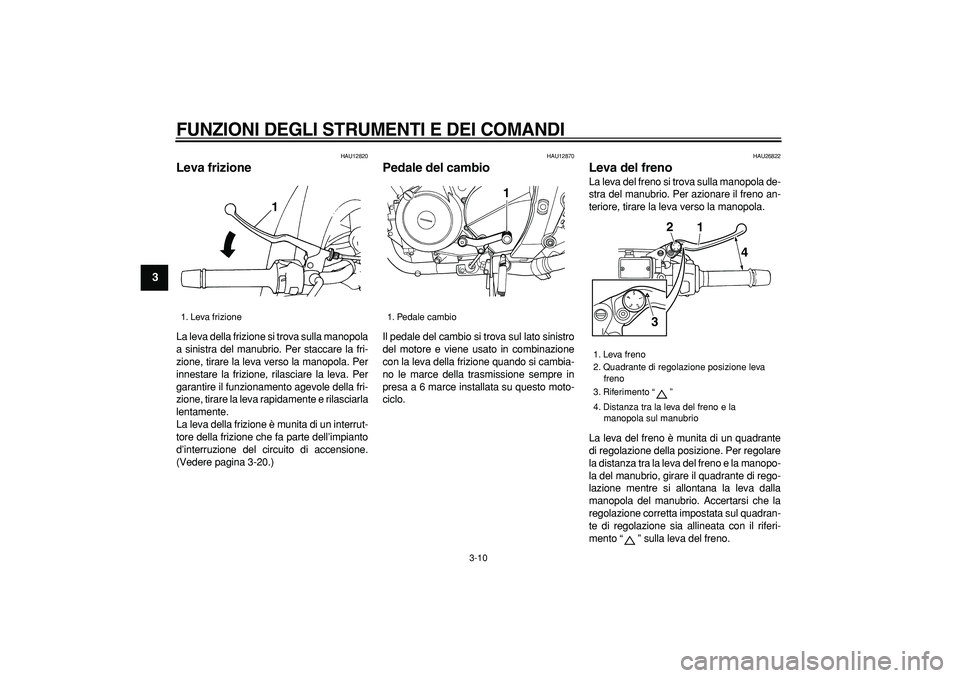

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-10
1
2
3
4
5
6
7
8
9

HAU12820
Leva frizione
La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-20.)
HAU12870
Pedale del cambio
Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
HAU26822
Leva del freno
La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
La leva del freno è munita di un quadrante
di regolazione della posizione. Per regolare
la distanza tra la leva del freno e la manopo-
la del manubrio, girare il quadrante di rego-
lazione mentre si allontana la leva dalla
manopola del manubrio. Accertarsi che la
regolazione corretta impostata sul quadran-
te di regolazione sia allineata con il riferi-
mento “” sulla leva del freno.
1. Leva frizione
1

1. Pedale cambio
1

1. Leva freno
2. Quadrante di regolazione posizione leva
freno
3. Riferimento “”
4. Distanza tra la leva del freno e la
manopola sul manubrio
1 2
4
3
