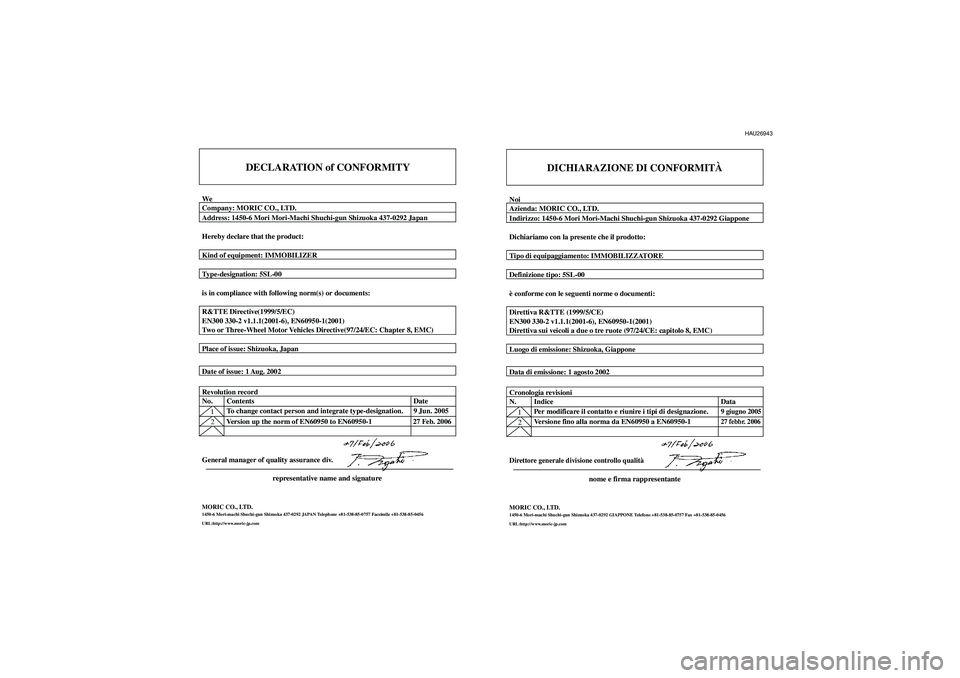

DECLARATION of CONFORMITY
WeCompany: MORIC CO., LTD.
Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan
Hereby declare that the product:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
Place of issue: Shizuoka, Japan
Date of issue: 1 Aug. 2002
Revolution record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
General manager of quality assurance div.
representative name and signature
MORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telephone +81-538-85-0757 Facsimile +81-538-85-0456URL:http://www.moric-jp.com1
Version up the norm of EN60950 to EN60950-1 27 Feb. 2006
2
NoiAzienda: MORIC CO., LTD.
Indirizzo: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Giappone
Dichiariamo con la presente che il prodotto:
Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00
è conforme con le seguenti norme o documenti:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC)
Luogo di emissione: Shizuoka, Giappone
Data di emissione: 1 agosto 2002
Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.
9 giugno 2005
Versione fino alla norma da EN60950 a EN60950-1
27 febbr. 2006
Direttore generale divisione controllo qualitàMORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 GIAPPONE Telefono +81-538-85-0757 Fax +81-538-85-0456URL:http://www.moric-jp.com1
DICHIARAZIONE DI CONFORMITÀ
nome e firma rappresentante
2

HAU26943

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-4
1
2
3
4
5
6
7
8
9

direzione viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU38600
Spia livello olio
Questa spia si accende quando il livello olio
motore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.
NOTA:

Anche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione.
HAU11371
Indicatore livello carburante “”
Questo indicatore livello carburante comin-cia a lampeggiare quando il livello carbu-
rante scende al di sotto di circa 3.5 L (0.92
US gal) (0.77 Imp.gal).
HAU11500
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU39500
Spia ABS “”
Se la spia ABS si accende o lampeggia du-
rante la guida, potrebbe esserci un guasto
ABS. Se questo accade, fare controllare il
sistema da un concessionario Yamaha al
più presto possibile. (Vedere pagina 3-11.)
AVVERTENZA

HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti anon provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende o rimane accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38610
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
ABS

5-1
1
2
3
4
5
6
7
8
9

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA

HAU15950
AVVERTENZA

HWA10270

Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.

Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.

Accertarsi di avere alzato il cavallet-
to laterale prima di avviare il mezzo.
Se il cavalletto laterale non è com-
pletamente alzato, potrebbe tocca-
re il terreno e distrarre il pilota, con
conseguente possibilità di perdere
il controllo del mezzo.
HAU39890
Accensione del motore
Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:

La trasmissione è in posizione di folle.

La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
AVVERTENZA

HWA10290

Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-20.

Non guidare mai con il cavalletto la-
terale abbassato.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
ATTENZIONE:

HCA15450
Le seguenti spie d’avvertimento e di se-
gnalazione dovrebbero accendersi per
pochi secondi e poi spegnersi.

Spia livello olio

Spia guasto motore

Spia immobilizer

Spia ABSSe una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del corrispondente cir-
cuito della spia d’avvertimento o di se-
gnalazione.
2. Mettere la trasmissione in posizione di
folle.
NOTA:

Quando la trasmissione è in posizione di
folle, la spia marcia in folle dovrebbe essere
accesa, altrimenti fare controllare il circuito
elettrico da un concessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.
NOTA:

Se il motore non si avvia, rilasciare l’interrut-
tore avviamento, attendere alcuni secondi e
poi riprovare. Ogni tentativo di accensione
deve essere il più breve possibile per pre-
servare la batteria. Non tentare di far girare
il motore per più di 10 secondi per ogni ten-
tativo.
ATTENZIONE:

HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!

INDICE ANALITICO

Prestare attenzione, verniciatura
opaca ...................................................... 7-1
Pulizia ....................................................... 7-1
R
Regime del minimo ................................. 6-15
Ricerca ed eliminazione guasti ............... 6-34
Rimessaggio ............................................. 7-3
Rodaggio................................................... 5-3
Ruote ...................................................... 6-19
S
Sella ........................................................ 3-14
Sistema immobilizzatore ........................... 3-1
Sospensione posteriore,
lubrificazione......................................... 6-27
Spia ABS................................................... 3-4
Spia d’avvertimento problemi al
motore .................................................... 3-4
Spia immobilizer........................................ 3-4
Spia indicatore di direzione ....................... 3-3
Spia livello olio .......................................... 3-4
Spia luce abbagliante................................ 3-4
Spia marcia in folle.................................... 3-4
Spie di segnalazione e di avvertimento .... 3-3
Sterzo, controllo ...................................... 6-28
T
Tabelle di ricerca ed eliminazione
guasti .................................................... 6-35
Tappo del serbatoio del carburante ........ 3-12
Tensione della catena di trasmissione .... 6-23
Termometro liquido refrigerante................ 3-6
Tubetto di sfiato del serbatoio del
carburante ............................................ 3-13
V
Vano portaoggetti.................................... 3-15
