ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
2
34
5
6
7
8
9

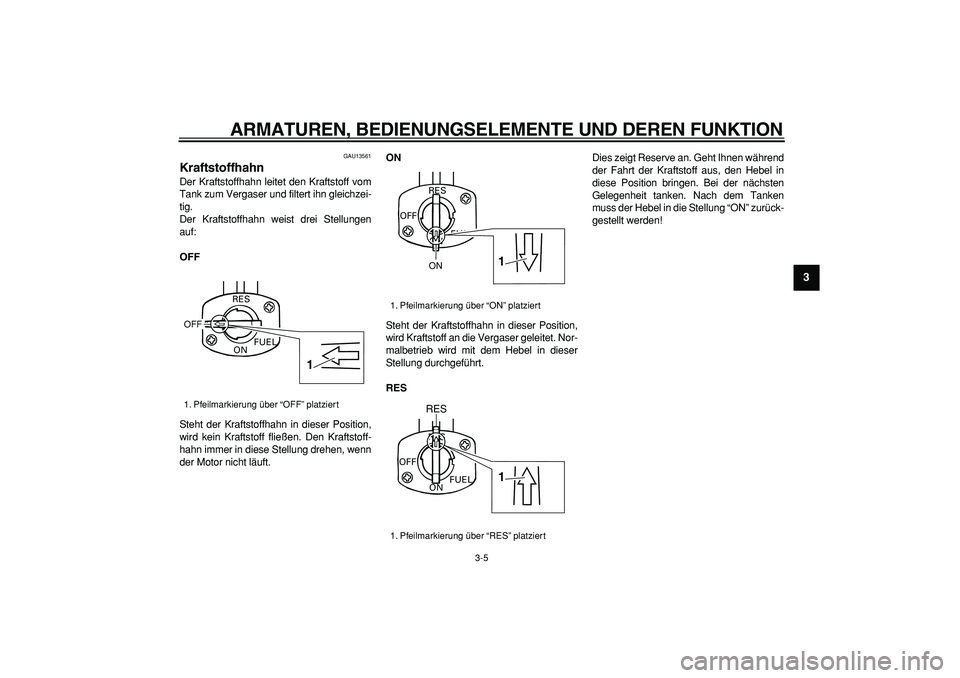

GAU13561
Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.
ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
RES
Dies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muss der Hebel in die Stellung “ON” zurück-
gestellt werden!

1. Pfeilmarkierung über “OFF” platziert
RES
ONFUEL
OFF
1

1. Pfeilmarkierung über “ON” platziert
1. Pfeilmarkierung über “RES” platziert
ON
FUEL
RES
OFF
1
ON
OFF
ONFUEL RES
1
RES

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9

GAU13590
Chokehebel “”
Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13680
Kickstarter
Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten.
GAU41140
Sitzbank
Sitzbank abnehmen
Die Muttern entfernen, und dann die Sitz-
bank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.
1. Chokehebel “”
1
(a)(b)

1. Kickstarter
1

1. Mutter
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
2
34
5
6
7
8
9

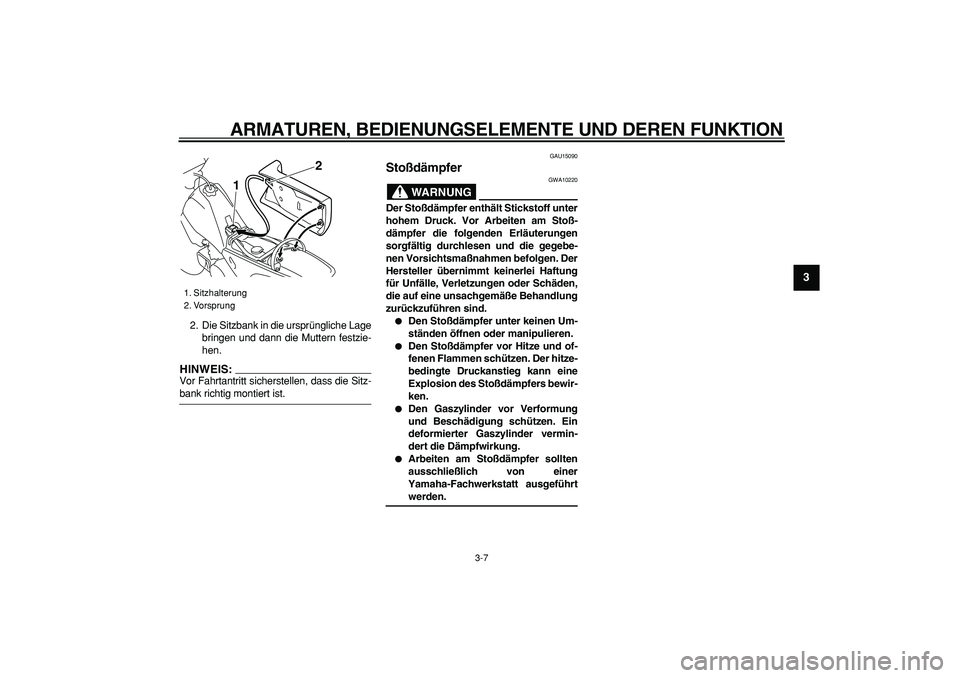

2. Die Sitzbank in die ursprüngliche Lage
bringen und dann die Muttern festzie-
hen.
HINWEIS:

Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU15090
Stoßdämpfer
WARNUNG

GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.

Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.

Arbeiten am Stoßdämpfer sollten
ausschließlich von einer
Yamaha-Fachwerkstatt ausgeführt
werden.
1. Sitzhalterung
2. Vorsprung
2
1

4-1
1
2
3
4
5
6
7
8
9

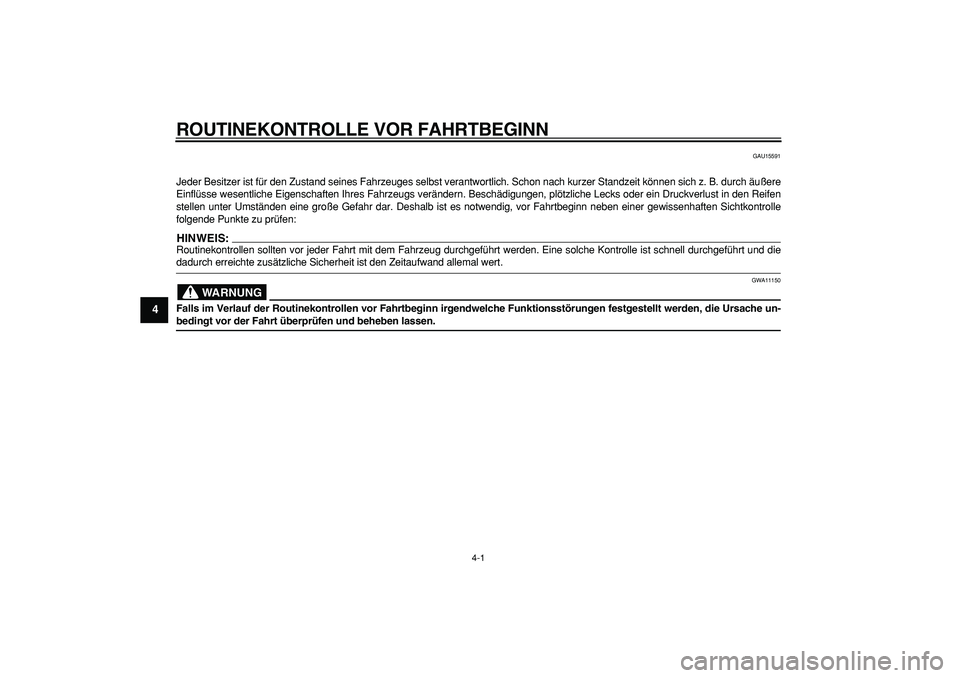

ROUTINEKONTROLLE VOR FAHRTBEGINN
GAU15591
Jeder Besitzer ist f ür den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer\
Standzeit k önnen sich z. B. durch äuß ere
Einfl üsse wesentliche Eigenschaften Ihres Fahrzeugs ver ändern. Besch ädigungen, pl ötzliche Lecks oder ein Druckverlust in den Reifen
stellen unter Umst änden eine gro ße Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewi\
ssenhaften Sichtkontrolle
folgende Punkte zu pr üfen:
HINWEIS:

Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgef ührt werden. Eine solche Kontrolle ist schnell durchgef ührt und die
dadurch erreichte zus ätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG

GWA11150
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funk\
tionsst örungen festgestellt werden, die Ursache un-
bedingt vor der Fahrt überpr üfen und beheben lassen.

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
2
3
45
6
7
8
9

GAU15605

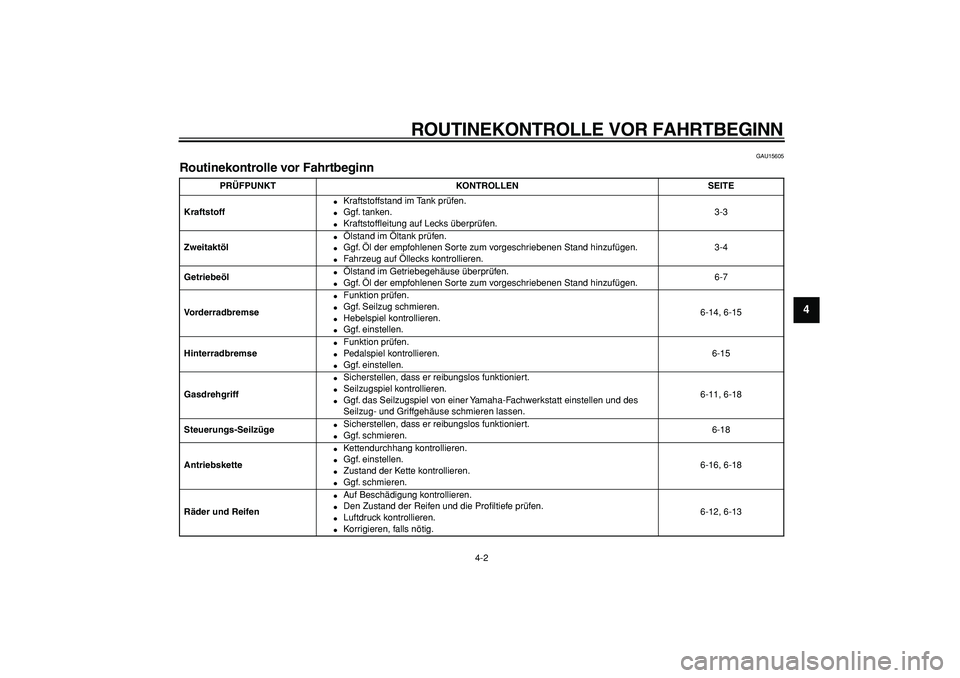

Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff

Kraftstoffstand im Tank prüfen.

Ggf. tanken.

Kraftstoffleitung auf Lecks überprüfen.3-3
Zweitaktöl

Ölstand im Öltank prüfen.

Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.

Fahrzeug auf Öllecks kontrollieren.3-4
Getriebeöl

Ölstand im Getriebegehäuse überprüfen.

Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.6-7
Vorderradbremse

Funktion prüfen.

Ggf. Seilzug schmieren.

Hebelspiel kontrollieren.

Ggf. einstellen.6-14, 6-15
Hinterradbremse

Funktion prüfen.

Pedalspiel kontrollieren.

Ggf. einstellen.6-15
Gasdrehgriff

Sicherstellen, dass er reibungslos funktioniert.

Seilzugspiel kontrollieren.

Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.6-11, 6-18
Steuerungs-Seilzüge

Sicherstellen, dass er reibungslos funktioniert.

Ggf. schmieren.6-18
Antriebskette

Kettendurchhang kontrollieren.

Ggf. einstellen.

Zustand der Kette kontrollieren.

Ggf. schmieren.6-16, 6-18
Räder und Reifen

Auf Beschädigung kontrollieren.

Den Zustand der Reifen und die Profiltiefe prüfen.

Luftdruck kontrollieren.

Korrigieren, falls nötig.6-12, 6-13

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
1
2
3
4
5
6
7
8
9

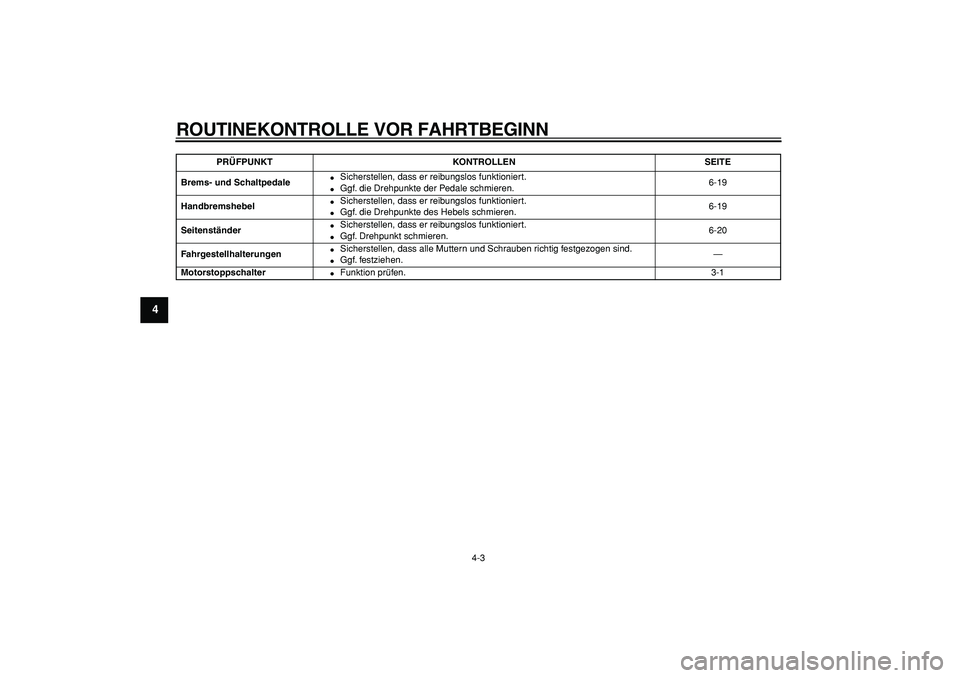

Brems- und Schaltpedale

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte der Pedale schmieren.6-19
Handbremshebel

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte des Hebels schmieren.6-19
Seitenständer

Sicherstellen, dass er reibungslos funktioniert.

Ggf. Drehpunkt schmieren.6-20
Fahrgestellhalterungen

Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.

Ggf. festziehen.—
Motorstoppschalter

Funktion prüfen.3-1
PRÜFPUNKT KONTROLLEN SEITE

5-1
2
3
4
56
7
8
9

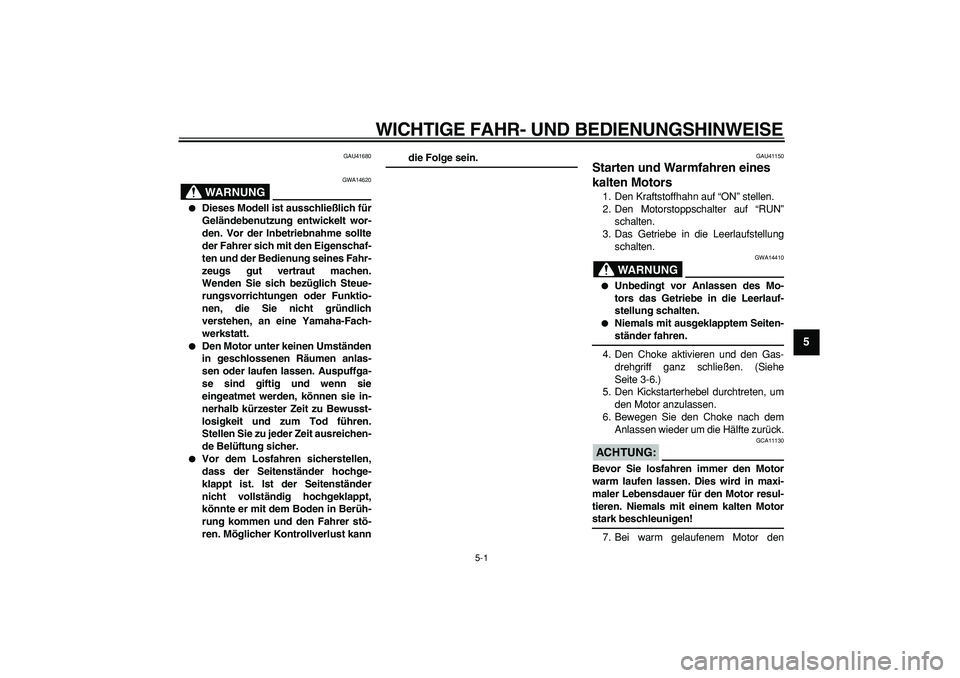

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU41680
WARNUNG

GWA14620

Dieses Modell ist ausschließlich für
Geländebenutzung entwickelt wor-
den. Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigenschaf-
ten und der Bedienung seines Fahr-
zeugs gut vertraut machen.
Wenden Sie sich bezüglich Steue-
rungsvorrichtungen oder Funktio-
nen, die Sie nicht gründlich
verstehen, an eine Yamaha-Fach-
werkstatt.

Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie
eingeatmet werden, können sie in-
nerhalb kürzester Zeit zu Bewusst-
losigkeit und zum Tod führen.
Stellen Sie zu jeder Zeit ausreichen-
de Belüftung sicher.

Vor dem Losfahren sicherstellen,
dass der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in Berüh-
rung kommen und den Fahrer stö-
ren. Möglicher Kontrollverlust kann
die Folge sein.
GAU41150
Starten und Warmfahren eines
kalten Motors
1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Motorstoppschalter auf “RUN”
schalten.
3. Das Getriebe in die Leerlaufstellung
schalten.
WARNUNG

GWA14410

Unbedingt vor Anlassen des Mo-
tors das Getriebe in die Leerlauf-
stellung schalten.

Niemals mit ausgeklapptem Seiten-
ständer fahren.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe
Seite 3-6.)
5. Den Kickstarterhebel durchtreten, um
den Motor anzulassen.
6. Bewegen Sie den Choke nach dem
Anlassen wieder um die Hälfte zurück.
ACHTUNG:

GCA11130
Bevor Sie losfahren immer den Motor
warm laufen lassen. Dies wird in maxi-
maler Lebensdauer für den Motor resul-
tieren. Niemals mit einem kalten Motor
stark beschleunigen!
7. Bei warm gelaufenem Motor den

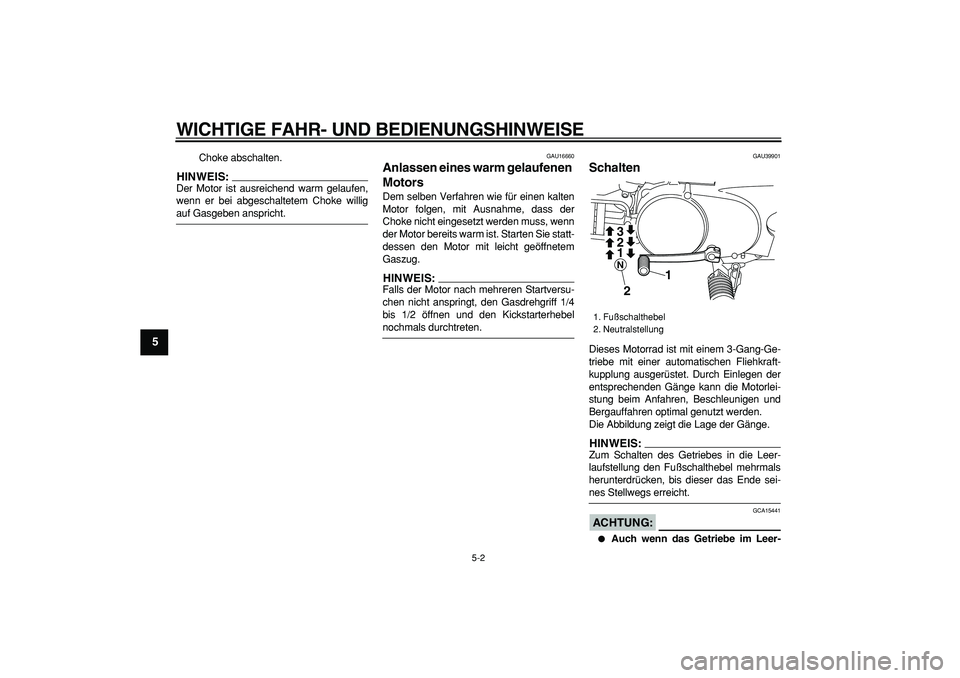

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
1
2
3
4
5
6
7
8
9

Choke abschalten.
HINWEIS:

Der Motor ist ausreichend warm gelaufen,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht.
GAU16660
Anlassen eines warm gelaufenen
Motors
Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, dass der
Choke nicht eingesetzt werden muss, wenn
der Motor bereits warm ist. Starten Sie statt-
dessen den Motor mit leicht geöffnetem
Gaszug.
HINWEIS:

Falls der Motor nach mehreren Startversu-
chen nicht anspringt, den Gasdrehgriff 1/4
bis 1/2 öffnen und den Kickstarterhebel
nochmals durchtreten.
GAU39901
Schalten
Dieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit einer automatischen Fliehkraft-
kupplung ausgerüstet. Durch Einlegen der
entsprechenden Gänge kann die Motorlei-
stung beim Anfahren, Beschleunigen und
Bergauffahren optimal genutzt werden.
Die Abbildung zeigt die Lage der Gänge.
HINWEIS:

Zum Schalten des Getriebes in die Leer-
laufstellung den Fußschalthebel mehrmals
herunterdrücken, bis dieser das Ende sei-
nes Stellwegs erreicht.
ACHTUNG:

GCA15441

Auch wenn das Getriebe im Leer-
1. Fußschalthebel
2. Neutralstellung
1
12 3N2
