2007 YAMAHA JOG50R Manual de utilização (in Portuguese)

PAUT1010
AS SCOOTERS SÃO VEÍCULOS DE
DUAS RODAS. A SUA UTILIZAÇÃO E
MANUSEAMENTO SEGUROS
DEPENDEM DA ADOPÇÃO DE TÉC-
NICAS DE CONDUÇÃO ADEQUA-
DAS, BEM COMO DA PERÍCIA DO
CONDUTOR. TODOS OS CONDU-
TORES DEVERÃO TER CONHECI-
MENTO DOS SEGUINTES REQUISI-
TOS ANTES DE CONDUZIR ESTA
SCOOTER.
ELE OU ELA DEVERÃO:
OBTER INSTRUÇÕES COMPLE-
TAS DE UMA ENTIDADE COM-
PETENTE SOBRE TODOS OS
ASPECTOS DA UTILIZAÇÃO DA
SCOOTER.
OBSERVAR AS ADVERTÊNCIAS
E OS REQUISITOS DE MANU-
TENÇÃO APRESENTADOS NO
MANUAL DO PROPRIETÁRIO.
OBTER FORMAÇÃO QUALIFI-
CADA SOBRE AS TÉCNICAS DE
CONDUÇÃO CORRECTAS E
SEGURAS.
OBTER SERVIÇOS TÉCNICOS
PROFISSIONAIS TAL COMO
INDICADO NO MANUAL DOPROPRIETÁRIO E/OU SEMPRE
QUE SE TORNE NECESSÁRIO
DEVIDO A PROBLEMAS MECÀ-
NICOS.
Condução segura
Efectue sempre as verificações
prévias à utilização. As verifi-
cações feitas com cuidado
poderão ajudar a evitar um aci-
dente.
Esta scooter está concebida
para transportar o condutor e o
passageiro.
NOTA:
Embora esta scooter esteja concebi-
da para transportar um passageiro,
cumpra sempre os regulamentos
locais.
O facto dos automobilistas não
detectarem nem reconhecerem
as scooters no trânsito é a princi-
pal causa dos acidentes entre
automóveis e scooters. Muitos
acidentes são causados por
automobilistas que não vêem a
scooter, pelo que é importanteassegurar-se que seja visto para
reduzir as hipóteses de ocorrên-
cia deste tipo de acidente.
Por isso:
• Use um casaco de cor viva.
• Redobre a atenção ao aproxi-
mar-se e ao passar por cruza-
mentos, uma vez que estes
são os locais mais prováveis
para a ocorrência de acidentes
com scooters.
• Conduza onde os outros con-
dutores o possam ver. Evite
estar no ponto morto de outro
condutor.
Muitos acidentes envolvem con-
dutores inexperientes. De facto,
muitos condutores que estiveram
envolvidos em acidentes nem
sequer tinham carta de con-
dução actual.
• É importante que esteja qualifi-
cado para conduzir uma scoo-
ter e que só a empreste a
outros condutores qualifica-
dos.
• Conheça as suas capacidades
e as suas limitações. Não ten-
tar exceder as suas limitações
1
INFORMAÇÕES RELATIVAS À SEGURANÇA t
1-1
5RW-F8199-P3.qxd 13/09/2005 12:39 Página 1-1

é um factor que pode ajudá-lo
a evitar um acidente.
• Recomendamos que pratique
a condução da sua scooter em
locais onde não haja trânsito,
até que esteja bem familiariza-
do com a mesma e com todos
os seus mecanismos de con-
trolo.
Muitos acidentes são causados
por um erro cometido pelo con-
dutor da scooter. Um erro tipica-
mente cometido pelo condutor é
fazer uma curva fora-de-mão
devido a VELOCIDADE EXCES-
SIVA ou a um ângulo de incli-
nação insuficiente em relação à
velocidade.
• Obedeça sempre ao limite de
velocidade e nunca ande mais
depressa do que o permitido
pelas condições da estrada e
do trânsito.
• Sinalize sempre qualquer
mudança de direcção ou ultra-
passagem. Assegure-se de
que os outros condutores o
conseguem ver.
A postura do condutor e do pas-
sageiro é importante para um
controlo adequado.
• Durante a condução, o condu-
tor deverá manter as mãos no
guiador e os pés no estribo, a
fim de manter o controlo da
scooter.
• O passageiro deve segurar-se
sempre no condutor, na correia
do assento ou na barra de
manobra (se o veículo os pos-
suir), com ambas as mãos, e
deve manter os pés nos apoios
de pés para o passageiro.
• Nunca transporte um passa-
geiro, excepto se ele ou ela
puderem colocar, com firmeza,
ambos os pés nos apoios de
pés do passageiro.
Nunca conduza sob a influência
de álcool ou outras drogas.
Esta scooter está concebida
para utilização apenas em estra-
da. Não de se destina a utilização
todo-o-terreno.Artigos de protecção
A maioria das fatalidades ocorridas
em acidentes com scooters resultam
de ferimentos na cabeça. O uso de
um capacete de segurança é o factor
mais importante para a prevenção ou
redução de ferimentos na cabeça.
Use sempre um capacete apro-
vado.
Use uma viseira ou óculos pro-
tectores. O vento direccionado
para os olhos desprotegidos
pode contribuir para uma defi-
ciência da visão que pode atra-
sar a visualização de uma
situação de perigo.
O uso de um casaco, calçado,
calças e luvas resistentes, etc., é
um meio eficaz na prevenção ou
redução de escoriações ou lace-
rações.
Nunca use roupas largas, caso
contrário estas poderão prender-
se nas alavancas de controlo ou
nas rodas, causando ferimentos
ou até um acidente.
1
tINFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
5RW-F8199-P3.qxd 13/09/2005 12:39 Página 1-2

Nunca toque no motor ou no sis-
tema de escape durante ou logo
após a utilização do motociclo,
uma vez que estes ficam quentes
e podem causar queimaduras.
Use sempre vestuário de pro-
tecção que cubra as pernas, os
tornozelos e os pés.
As precauções acima referidas
aplicam-se também aos passa-
geiros.
Modificações
As modificações feitas a esta scooter
que não sejam aprovadas pela Yama-
ha, ou a remoção de equipamento
original, podem tornar esta scooter
insegura, o que pode causar ferimen-
tos pessoais graves. As modificações
podem também colocar a sua scoo-
ter em situação de ilegalidade.
Carga e acessórios
O acréscimo de acessórios ou carga
à sua scooter pode afectar adversa-
mente a estabilidade e o manusea-
mento se a distribuição de peso na
sua scooter for alterada. Para evitar a
possibilidade de um acidente, tenha
bastante cuidado ao adicionar carga
ou acessórios à sua scooter. Redobrea atenção quando conduzir uma sco-
oter que tenha mais carga ou acessó-
rios. Apresentamos a seguir algumas
linhas de orientação para o caso de
desejar colocar carga ou acessórios
na sua scooter:
Car
ga
O peso total do operador, passageiro,
acessórios e carga não devem exce-
der o limite máximo de carga de
CS50Z 158kg (348,39lb), CS50 161kg
(355lb). Quando carregar dentro des-
te limite de peso, mantenha em men-
te o seguinte:
A carga e os acessórios devem
ser reduzidas ao mínimo indis-
pensável, devendo os mesmos
ser colocados tão chegados à
scooter quanto possível. Tente
distribuir o peso o mais unifor-
memente possível de ambos os
lados da scooter, a fim de mini-
mizar o desequilíbrio ou a insta-
bilidade.
A deslocação dos pesos pode
criar um desequilíbrio súbito.
Antes de conduzir, certifique-se
de que os acessórios e a carga
estão bem presos à scooter. Veri-fique com frequência os suportes
dos acessórios e os prendedores
da carga.
Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas
dianteiro. Esses artigos podem
criar um manuseamento instável
ou uma resposta lenta da
direcção.
Acessórios
Os acessórios genuínos da Yamaha
foram especificamente concebidos
para utilização nesta scooter. Uma
vez que a Yamaha não pode testar
todos os acessórios que são disponi-
bilizados no mercado, você será res-
ponsável pela selecção, instalação e
utilização adequadas dos acessórios
de terceiros. Tenha muito cuidado ao
seleccionar e instalar quaisquer aces-
sórios.
Quando montar acessórios, manten-
ha em mente as seguintes linhas de
orientação, bem como as apresenta-
das na secção “Carga”.
Nunca instale acessórios nem
transporte carga que possam
prejudicar o desempenho da sua
1
INFORMAÇÕES RELATIVAS À SEGURANÇA t
1-3
5RW-F8199-P3.qxd 13/09/2005 12:39 Página 1-3

scooter. Inspeccione cuidadosa-
mente o acessório antes de o uti-
lizar, para se certificar de que este
não vai, de modo algum, afectar a
visibilidade para a estrada ou a
visibilidade nas curvas, limitar o
percurso da suspensão, o percur-
so da direcção ou o funciona-
mento dos controlos, nem ocultar
luzes ou reflectores.
• Os acessórios instalados na
área do guiador ou da forquilha
dianteira podem criar instabili-
dade devido à distribuição de
peso inapropriada ou alte-
rações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzi-
dos ao número indispensável e
devem ser tão leves quanto
possível.
• Os acessórios volumosos ou
grandes podem afectar seria-
mente a estabilidade da scoo-
ter devido aos efeitos aero-
dinâmicos. O vento pode fazer
a scooter levantar da estrada,
ou esta pode ficar instável emzonas com ventos cruzados.
Estes acessórios também
podem causar instabilidade ao
ultrapassar ou ao ser ultrapas-
sado por veículos de grandes
dimensões.
• Alguns acessórios podem des-
locar o condutor da sua
posição normal de condução.
Esta posição inapropriada limi-
ta a liberdade de movimentos
do condutor e pode limitar a
capacidade de controlo, pelo
que tais acessórios não são
recomendados.
Tenha cuidado ao acrescentar
acessórios eléctricos. Se os
acessórios eléctricos excederem
a capacidade do sistema eléctri-
co da scooter pode ocorrer uma
falha eléctrica, a qual pode cau-
sar uma perda perigosa de
potência das luzes ou do motor.
Gasolina e gás de escape
A GASOLINA É ALTAMENTE
INFLAMÁVEL:
• Desligue sempre o motor
quando estiver a reabastecer.
• Tenha cuidado para não derra-mar gasolina no motor ou no
sistema de escape quando
estiver a reabastecer.
• Nunca reabasteça enquanto
estiver a fumar ou na proximi-
dade de uma chama desprote-
gida.
Nunca coloque o motor em fun-
cionamento nem o faça trabalhar
numa área fechada, seja por
quanto tempo for. Os gases do
escape são tóxicos e podem
causar a perda de consciência e
a morte num curto espaço de
tempo. A scooter só deve ser
colocada em funcionamento em
áreas com uma boa ventilação.
Sempre que pretender afastar-se
da scooter, desligue o motor e
retire a chave do interruptor prin-
cipal. Quando estacionar a scoo-
ter, tenha em atenção o seguinte:
• O motor e o sistema de escape
podem estar quentes, pelo que
deve estacionar a scooter num
local onde não exista probabi-
lidade de os peões ou as
crianças tocarem nestas peças
quentes.
1
tINFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
5RW-F8199-P3.qxd 13/09/2005 12:39 Página 1-4

• Não estacione a scooter num
declive ou num piso macio,
caso contrário pode tombar.
• Não estacione a scooter perto
de uma fonte inflamável (por
ex.: um calefactor de querose-
ne, ou junto de uma chama
desprotegida), caso contrário
pode incendiar-se.
Se engolir gasolina, inalar muito
vapor de gasolina ou lhe saltar
gasolina para os olhos, consulte
imediatamente um médico. Se
saltar gasolina para a sua pele ou
vestuário, lave imediatamente a
área afectada com sabão e água
e mude de roupa.
PAU10360
Outras recomendações para
uma condução segura
Tenha o cuidado de sinalizar cla-
ramente qualquer mudança de
direcção.
A travagem pode ser extrema-
mente difícil num piso molhado.
Evite travagens bruscas, uma vez
que a scooter poderá derrapar.
Accione lentamente os travões ao
parar numa superfície molhada.
Reduza a velocidade ao aproxi-
mar-se de uma curva ou viragem.
Depois de ter concluído a curva,
acelere lentamente.
Tenha cuidado ao passar por
carros estacionados. Um condu-
tor poderá não o ver e abrir a
porta à sua passagem.
As passagens de nível, os carris
de eléctricos, as chapas metáli-
cas em obras na estrada e as
tampas de saneamento tornam-
se extremamente escorregadias
quando estão molhadas. Abran-
de e passe com cuidado. Man-
tenha a scooter na vertical, caso
contrário poderá perder a estabi-
lidade em cima dela.
O revestimento do travão pode
molhar-se durante a lavagem da
scooter. Depois de lavar a scoo-
ter, verifique os travões antes de
conduzir o veículo.
Use sempre um capacete, luvas,
calças (afuniladas à volta da
barriga da perna e do tornozelo
para que não esvoacem) e um
casaco de cor viva.
Não transporte demasiada baga-
gem na scooter. Uma scooter
com excesso de carga é instável.
Utilize uma correia forte para
fixar a bagagem nos porta-baga-
gens. Uma carga solta afectará a
estabilidade da scooter e poderá
desviar a sua atenção da estra-
da.
1
INFORMAÇÕES RELATIVAS À SEGURANÇA t
1-5
5RW-F8199-P3.qxd 13/09/2005 12:39 Página 1-5

PAU10410

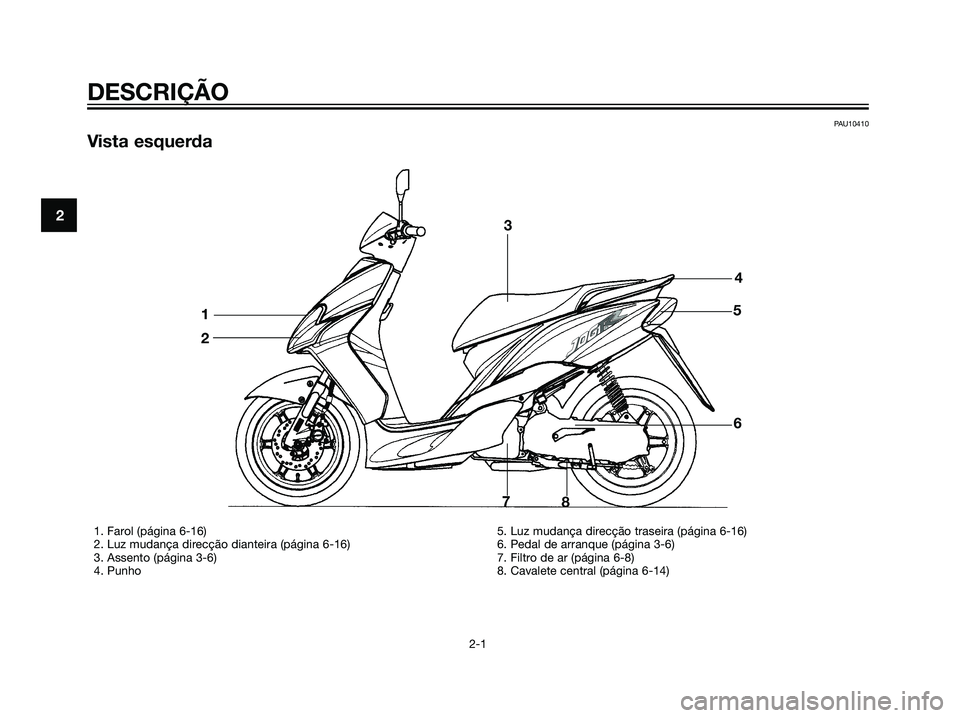

Vista esquerda
DESCRIÇÃO
2-1
2
1. Farol (página 6-16)
2. Luz mudança direcção dianteira (página 6-16)
3. Assento (página 3-6)
4. Punho5. Luz mudança direcção traseira (página 6-16)
6. Pedal de arranque (página 3-6)
7. Filtro de ar (página 6-8)
8. Cavalete central (página 6-14)
1
2
3
4
5
6
87
5RW-F8199-P3.qxd 13/09/2005 12:39 Página 14

PAU10420
Vista direita
DESCRIÇÃO
2-2
2
9. Roda (Dianteira) (página 6-9)
10. Luz mudança direcção traseira (página 6-16)
11. Luz travagem traseira (página 6-16)
12. Depósito de combustível (página 3-4)13. Porta-capacete (página 3-6)
14. Bateria (página 6-17)
15. Roda (Traseira) (página 6-9)
16. Reservatório de refrigerante (página 6-7)
15
10 1112 13 14
16
9
5RW-F8199-P3.qxd 13/09/2005 12:39 Página 15

PAU10430
Controlos e instrumentos
DESCRIÇÃO
2-3
2
17. Manípulo do travão traseiro (página 6-11)
18. Interruptor de farol alto/baixo (página 3-3)
19. Velocímetro (página 3-2)
20. Indicador mudança de direcção (página 3-1)
21. Indicador de luzes (página 3-1)
22. indicador do nível de óleo (página 3-1)
23. Indicador da temperatura do refrigerante (página 3-1)
24. Botão “TRIP” (página 3-2)25. Indicador do nível de combustível (página 3-3)
26. Manípulo do travão dianteiro (página 3-4)
27. Interruptor de ignición (página 3-3)
28. Interruptor do sinal de mudança de direcçào (página 3-3)
29. Interruptor da buzina (página 3-3)
30. Interruptor principal (página 3-1)
31. Visor do nível de líquido refrigerante (página 6-7)
kb
ajd
z
c4050
30
10 2060
70
80
0
y
17
2928
31 30 2726
20 21
25 23 19 20
18
2422
5RW-F8199-P3.qxd 13/09/2005 12:39 Página 16
