2007 YAMAHA FX HO CRUISER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Χαρακτηριστικά και λειτουργίες
26
RJU31020

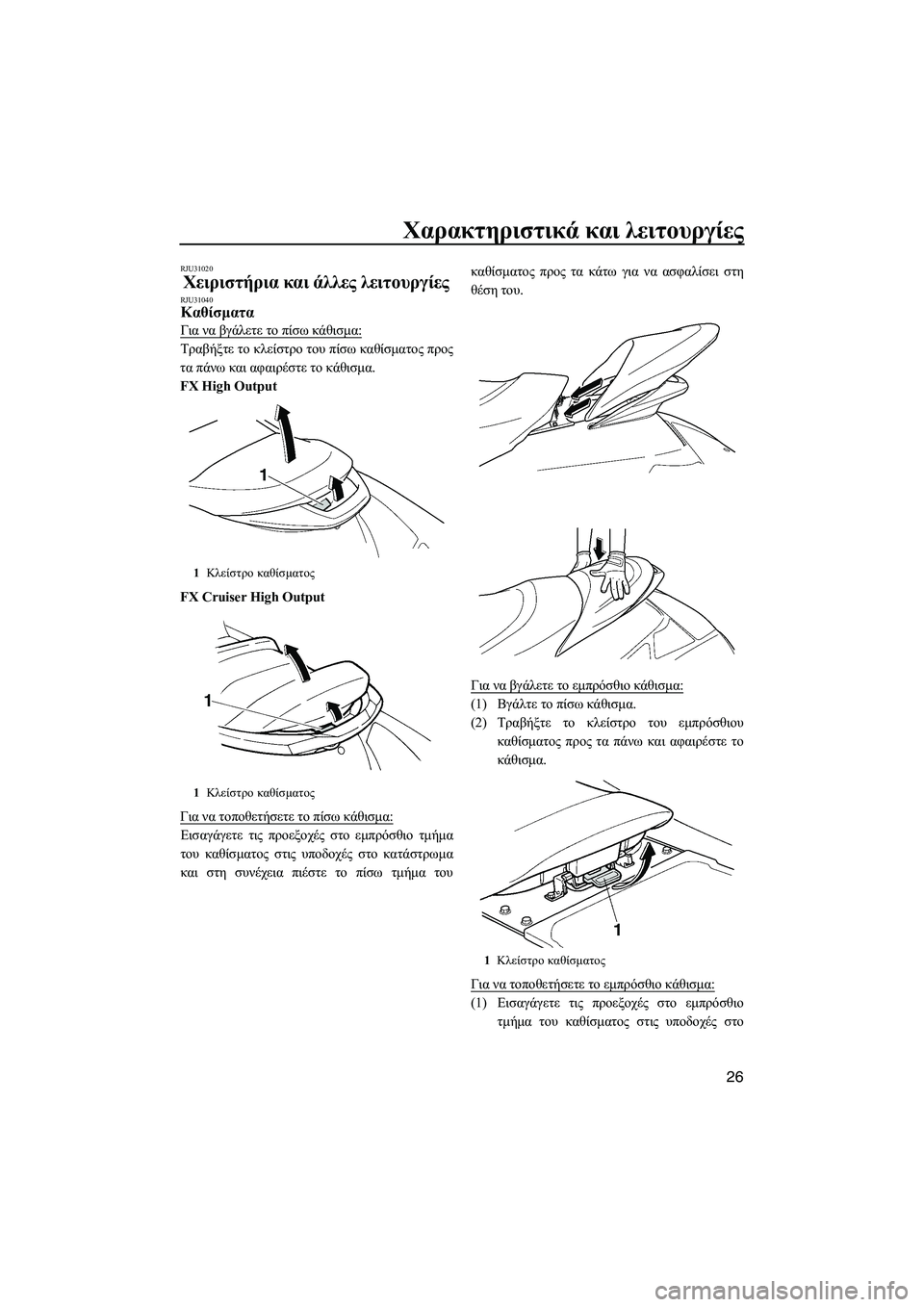

Χειριστήρια και άλλες λειτουργίες RJU31040Καθίσµατα
Για να βγάλετε το πίσω κάθισµα:
Τραβήξτε το κλείστρο του πίσω καθίσµατος προς
τα πάνω και αφαιρέστε το κάθισµα.
FX High Output
FX Cruiser High Output
Για να τοποθετήσετε το πίσω κάθισµα:
Εισαγάγετε τις προεξοχές στο εµπρόσθιο τµήµα
του καθίσµατος στις υποδοχές στο κατάστρωµα
και στη συνέχεια πιέστε το πίσω τµήµα τουκαθίσµατος προς τα κάτω για να ασφαλίσει στη
θέση του.
Για να βγάλετε το εµπρόσθιο κάθισµα:
(1)Βγάλτε το πίσω κάθισµα.
(2)Τραβήξτε το κλείστρο του εµπρόσθιου
καθίσµατος προς τα πάνω και αφαιρέστε το
κάθισµα.
Για να τοποθετήσετε το εµπρόσθιο κάθισµα:
(1)Εισαγάγετε τις προεξοχές στο εµπρόσθιο
τµήµα του καθίσµατος στις υποδοχές στο
1Κλείστρο καθίσµατος
1Κλείστρο καθίσµατος
1Κλείστρο καθίσµατος
UF1X71R0.book Page 26 Wednesday, September 27, 2006 1:15 PM

Χαρακτηριστικά και λειτουργίες
27
κατάστρωµα και στη συνέχεια πιέστε το πίσω
τµήµα του καθίσµατος προς τα κάτω για να
ασφαλίσει στη θέση του.
(2)Τοποθετήστε το πίσω κάθισµα.
ΣΗMΕΙΩΣΗ:
Πριν θέσετε σε λειτουργία το υδροσκάφος,
βεβαιωθείτε ότι τα καθίσµατα είναι καλά
στερεωµένα.
RJU31061Καπό
Για να ανοίξετε το καπό, πιέστε προς τα κάτω το
κλείστρο και ανασηκώστε το καπό.
Για να κλείσετε το καπό, πιέστε το προς τα κάτω
για να ασφαλίσει στη θέση του.
ΣΗMΕΙΩΣΗ:
Πριν θέσετε σε λειτουργία το υδροσκάφος,
βεβαιωθείτε ότι το καπό είναι καλά κλεισµένο.
1Κλείστρο καπό
UF1X71R0.book Page 27 Wednesday, September 27, 2006 1:15 PM

Χαρακτηριστικά και λειτουργίες
28
RJU31090Καπάκι στοµίου γέµισης καυσίµου
Για να βγάλετε το καπάκι του στοµίου γέµισης
καυσίµου, περιστρέψτε το αριστερόστροφα.
ΣΗMΕΙΩΣΗ:
Πριν βάλετε σε λειτουργία το υδροσκάφος,
βεβαιωθείτε ότι το καπάκι του στοµίου γέµισης
καυσίµου είναι καλά κλεισµένο.
RJU36270Ποµπός τηλεχειρισµού
Οι λειτουργίες Κλείδωµα και Ξεκλείδωµα του
Συστήµατος Προστασίας της Yamaha επιλέγονται
µόνο µε το τηλεχειριστήριο. (Βλ. “Σύστηµα
Προστασίας της Yamaha ” στη σελίδα 36 για
πληροφορίες σχετικά µε τη χρήση του
τηλεχειριστηρίου.)
ΠΡΟΣΟΧΗ:
RCJ00930
Οι λειτουργίες Κλείδωµα και Ξεκλείδωµα του
Συστήµατος Προστασίας της Yamaha µπορούννα επιλεγούν µόνο µε το τηλεχειριστήριο.
Λαµβάνετε τις ακόλουθες προφυλάξεις για να
προστατέψετε το τηλεχειριστήριο:

Προσέξτε πού θα αποθηκεύσετε το
τηλεχειριστήριο, ώστε να µην το χάσετε.
Όταν χειρίζεστε το υδροσκάφος,
χρησιµοποιήστε τη βάση τηλεχειριστηρίου
που υπάρχει στην υδατοστεγή θήκη. Εάν
χάσετε κατά λάθος το τηλεχειριστήριο,
επικοινωνήστε µε αντιπρόσωπο της
Yamaha.

Παρόλο που το τηλεχειριστήριο έχει
σχεδιαστεί για χρήση σε υγρό περιβάλλον,
δεν θα πρέπει να λειτουργεί κάτω από το νερό
ούτε να βυθίζεται για παρατεταµένο χρονικό
διάστηµα. Εάν βραχεί, στεγνώστε το µε
µαλακό, στεγνό πανί.

Προφυλάσσετε το τηλεχειριστήριο από τις
υψηλές θερµοκρασίες και µην το αφήνετε
εκτεθειµένο στην άµεση ηλιακή
ακτινοβολία.

Προφυλάσσετε το τηλεχειριστήριο από
πτώσεις και ισχυρά κτυπήµατα και µην
τοποθετείτε βαριά αντικείµενα πάνω του.

Χρησιµοποιήστε ένα µαλακό, στεγνό πανί για
να καθαρίσετε το τηλεχειριστήριο. Μην
χρησιµοποιείτε απορρυπαντικό, οινόπνευµα
ή άλλες χηµικές ουσίες.

Εάν το τηλεχειριστήριο χρειαστεί
καινούργια µπαταρία ή εάν δεν λειτουργεί
σωστά, επικοινωνήστε µε αντιπρόσωπο της
1Καπ άκι στοµίου γέµισης καυσίµου
UF1X71R0.book Page 28 Wednesday, September 27, 2006 1:15 PM

Χαρακτηριστικά και λειτουργίες
29
Yamaha. Μην επιχειρείτε να
αντικαταστήσετε µόνος σας την µπαταρία.
ΣΗMΕΙΩΣΗ:
Όσο ο κινητήρας λειτουργεί, δεν λαµβάνεται
σήµα από τον ποµπό τηλεχειρισµού.
RJU31150∆ιακόπτης σταµατήµατος κινητήρα
Πατήστε το διακόπτη σταµατήµατος κινητήρα
(κόκκινο κουµπί) για να σταµατήσετε υπό
φυσιολογικές συνθήκες τον κινητήρα.
RJU31160∆ιακόπτης ασφαλείας του κινητήρα
Τοποθετήστε την ασφάλεια, η οποία βρίσκεται
στην άκρη του κορδονιού ασφαλείας του
κινητήρα, κάτω από το διακόπτη ασφαλείας του
κινητήρα (µαύρο κουµπί). Ο κινητήρας θα
σταµατήσει αυτόµατα, εάν η ασφάλεια βγει από τοδιακόπτη, όπως στην περίπτωση που ο χειριστής
πέσει έξω από το υδροσκάφος.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00010

∆ένετε πάντα το κορδόνι ασφαλείας του
κινητήρα στον αριστερό καρπό σας και
εφαρµόζετε την ασφάλεια στο διακόπτη
ασφαλείας του κινητήρα ΠΡΙΝ βάλετε
µπροστά τον κινητήρα.

Για να αποφύγετε ακούσια εκκίνηση του
κινητήρα ή µη εγκεκριµένη χρήση από
παιδιά ή άλλα άτοµα, αφαιρείτε πάντα την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα όταν ο κινητήρας είναι σβηστός.
1Βάση τηλεχειριστηρίου
1∆ιακόπτης σταµατήµατος κινητήρα1Ασφάλεια
2Κορδόνι ασφαλείας του κινητήρα
3∆ιακόπτης ασφαλείας του κινητήρα
UF1X71R0.book Page 29 Wednesday, September 27, 2006 1:15 PM

Χαρακτηριστικά και λειτουργίες
30
RJU36280∆ιακόπτης εκκίνησης
Πατήστε το διακόπτη εκκίνησης (πράσινο κουµπί)
για να βάλετε µπροστά τον κινητήρα.
ΣΗMΕΙΩΣΗ:
Ο κινητήρας δεν ξεκινά εάν έχει επιλεγεί η
λειτουργία Κλείδωµα στο Σύστηµα Προστασίας
της Yamaha, εάν έχει αφαιρεθεί η ασφάλεια από
το διακόπτη ασφαλείας του κινητήρα ή εάν
πιέζεται το χειρόγκαζο. (Βλ. σελίδα 36 για το
Σύστηµα Προστασίας της Yamaha και τις
διαδικασίες επιλογής των λειτουργιών Κλείδωµα
και Ξεκλείδωµα.)
RJU31210Χειρόγκαζο
Πιέστε το χειρόγκαζο για να αυξήσετε τις στροφές
του κινητήρα.Αφήστε το χειρόγκαζο για να µειώσετε τις
στροφές του κινητήρα ή για να το επαναφέρετε
στην ελεύθερη θέση.
RJU31240Στόµια εξόδου νερού ψύξης
Το υδροσκάφος αυτό είναι εξοπλισµένο µε στόµια
εξόδου του νερού ψύξης.
Όταν λειτουργεί ο κινητήρας, το νερό ψύξης
κυκλοφορεί στον κινητήρα και, στη συνέχεια,
αποβάλλεται από τα στόµια εξόδου.
Για να βεβαιωθείτε για τη σωστή λειτουργία του
συστήµατος ψύξης, ελέγξτε εάν αποβάλλεται νερό
από το αριστερό στόµιο εξόδου. Εάν δεν
αποβάλλεται νερό από αυτό το στόµιο, µπορεί να
µην κυκλοφορεί νερό ψύξης στον κινητήρα. Εάν
συµβαίνει κάτι τέτοιο, σβήστε τον κινητήρα και
προσπαθήστε να βρείτε την αιτία. (Βλ. σελίδες 43
και 103 για περισσότερες πληροφορίες.)
ΣΗMΕΙΩΣΗ:

Εάν οι αγωγοί του νερού ψύξης είναι στεγνοί,
θα χρειαστούν περίπου 60 δευτερόλεπτα για να
φτάσει το νερό στο στόµιο µετά την εκκίνηση
του κινητήρα.

Η αποβολή του νερού µπορεί να µην είναι
σταθερή στο ρελαντί. Για το λόγο αυτό, ανοίξτε
λίγο το γκάζι για να ελέγξετε εάν το νερό
αποβάλλεται οµαλά.

Η αποβολή του νερού µπορεί να µην είναι
σταθερή από το δεξί στόµιο εξόδου. Ωστόσο,
εάν είναι συνεχής στο αριστερό στόµιο εξόδου,
το σύστηµα ψύξης λειτουργεί κανονικά.
1∆ιακόπτης εκκίνησης
1Χειρόγκαζο
UF1X71R0.book Page 30 Wednesday, September 27, 2006 1:15 PM

Χαρακτηριστικά και λειτουργίες
31
RJU31260Σύστηµα πηδαλιουχίας
Μπορείτε να στρίψετε τo υδροσκάφος σας
γυρνώντας τις χειρολαβές του τιµονιού προς την
κατεύθυνση όπου θέλετε να κινηθείτε.
Όταν περιστρέφετε τις χειρολαβές του τιµονιού, η
γωνία του ακροφυσίου πηδαλιουχίας αλλάζει και
αλλάζει αντίστοιχα η κατεύθυνση του
υδροσκάφους. Εφόσον η δύναµη προώσεως
καθορίζει την ταχύτητα και το βαθµό στροφής,
πρέπει πάντα να δίνετε γκάζι όταν προσπαθείτε να
στρίψετε, εκτός και εάν έχετε ταχύτητα συρτής.
Το µοντέλο αυτό διαθέτει το Σύστηµα ∆ιαχείρισης
Κινητήρα της Yamaha (YEMS), το οποίο
περιλαµβάνει το σύστηµα διεύθυνσης µε “κλειστό
γκάζι” (OTS). Το συγκεκριµένο σύστηµα
ενεργοποιείται στις ταχύτητες πλαναρίσµατος, σε
περίπτωση που επιχειρήσετε να στρίψετε το
υδροσκάφος αφού αφήσετε το χειρόγκαζο. Το
σύστηµα OTS υποβοηθά στις στροφές
εφαρµόζοντας συνεχώς κάποια ωστική δύναµη,
ενώ το υδροσκάφος επιβραδύνει. Ωστόσο,
µπορείτε να πάρετε πιο κλειστή στροφή, εάνδώσετε γκάζι καθώς γυρίζετε τις χειρολαβές του
τιµονιού.
Το σύστηµα OTS δεν λειτουργεί κάτω από τις
ταχύτητες πλαναρίσµατος ή όταν ο κινητήρας
είναι σβηστός. Μόλις οι στροφές του κινητήρα
επιβραδυνθούν, το υδροσκάφος θα πάψει να
ανταποκρίνεται στις εντολές των χειρολαβών
τιµονιού για στροφή, µέχρι να ανοίξετε ξανά το
γκάζι ή να φτάσετε στην ταχύτητα συρτής.
RJU31290Μοχλός ρύθµισης κλίσης
Ο µοχλός ρύθµισης κλίσης βρίσκεται µπροστά
από τη θήκη µικροαντικειµένων και
χρησιµοποιείται για τη ρύθµιση της κλίσης των
χειρολαβών του τιµονιού.
Για να ρυθµίσετε την κλίση, τραβήξτε το µοχλό
ρύθµισης κλίσης επάνω και στη συνέχεια
µετακινήστε τις χειρολαβές του τιµονιού επάνω ή
κάτω στην επιθυµητή θέση.
1Χειρολαβές τιµονιού
2Ακροφύσιο πηδαλιουχίας
1Μοχλός ρύθµισης κλίσης
UF1X71R0.book Page 31 Wednesday, September 27, 2006 1:15 PM

Χαρακτηριστικά και λειτουργίες
32
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00040

Μην ακουµπάτε ποτέ το µοχλό ρύθµισης
κλίσης κατά τη διάρκεια λειτουργίας,
διαφορετικά οι χειρολαβές του τιµονιού
µπορεί να αλλάξουν απότοµα θέση και να
προκληθεί ατύχηµα.

Βεβαιωθείτε ότι ο µοχλός ρύθµισης κλίσης
επανέρχεται στην αρχική του θέση και ότι οι
χειρολαβές του τιµονιού παραµένουν
ασφαλισµένες στη θέση τους αφού τις
ρυθµίσετε. ∆ιαφορετικά, οι χειρολαβές του
τιµονιού µπορεί να αλλάξουν απότοµα θέση
και να προκληθεί ατύχηµα.
RJU31300Μοχλός αλλαγής πορείας
Ο µοχλός αλλαγής πορείας βρίσκεται στη δεξιά
πλευρά του υδροσκάφους και χρησιµοποιείται για
τον έλεγχο του τυµπάνου αναστροφής (όπισθεν),
το οποίο επιτρέπει την εµπρόσθια κίνηση ή
οπισθοπορεία του υδροσκάφους.
Όταν ο µοχλός αλλαγής πορείας βρίσκεται στη
θέση όπισθεν, το υδροσκάφος µπορεί να
καθελκυστεί από τρέιλερ ή να βγει από στενά
σηµεία όπου δεν µπορείτε να στρίψετε µε ευκολία.
Για να βάλετε την όπισθεν:
(1)Αφήστε το χειρόγκαζο και αφήστε τις
στροφές του κινητήρα να επανέλθουν στο
ρελαντί.
(2)Τραβήξτε το µοχλό αλλαγής πορείας προς
την πλευρά σας.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00030

Πριν βάλετε την όπισθεν, βεβαιωθείτε ότι το
χειρόγκαζο είναι εντελώς ελεύθερο και ότι ο
κινητήρας λειτουργεί στο ρελαντί.

Μη χρησιµοποιείτε τη λειτουργία
οπισθοκίνησης για να µειώσετε την
ταχύτητα κίνησης ή για να σταµατήσετε το
υδροσκάφος, καθώς έτσι µπορεί να χάσετε
τον έλεγχο, να πεταχτείτε έξω από το
υδροσκάφος ή να χτυπήσετε στις χειρολαβές
του τιµονιού.

Χρησιµοποιήστε την όπισθεν µόνο για
ελιγµούς µε χαµηλή ταχύτητα.

Προτού βάλετε όπισθεν, βεβαιωθείτε ότι δεν
υπάρχουν άλλα άτοµα ή εµπόδια πίσω σας.

Μην ακουµπάτε το τύµπανο αναστροφής
(όπισθεν) όταν χειρίζεστε το µοχλό αλλαγής
πορείας, καθώς µπορεί να πιαστεί το χέρι
σας.
Για να βάλετε την εµπρός κίνηση:
(1)Αφήστε το χειρόγκαζο και αφήστε τις
στροφές του κινητήρα να επανέλθουν στο
ρελαντί.
(2)Πιέστε το µοχλό αλλαγής πορείας µακριά
σας.
RJU31320Επιλογέας συστήµατος ταχείας αλλαγής
ζυγοστάθµισης (QSTS)
Ο επιλογέας QSTS βρίσκεται στην αριστερή
χειρολαβή του τιµονιού και χρησιµοποιείται για
UF1X71R0.book Page 32 Wednesday, September 27, 2006 1:15 PM

Χαρακτηριστικά και λειτουργίες
33
τη ρύθµιση της γωνίας ζυγοστάθµισης του
υδροσκάφους.
Χρησιµοποιώντας τον επιλογέα QSTS αλλάζετε
τη γωνία του ακροφυσίου πηδαλιουχίας κάθετα.
Με τον τρόπο αυτό αλλάζετε τη γωνία
ζυγοστάθµισης του υδροσκάφους.Υπάρχουν 5 θέσεις: 2 θέσεις πλώρη-κάτω (a) και
(b), ουδέτερη θέση “N” και 2 θέσεις πλώρη-επάνω
(c) και (d).
Για να αλλάξετε τη γωνία ζυγοστάθµισης:
(1)Μειώστε την ταχύτητα περιστροφής του
κινητήρα στις 4000 στροφές/λεπτό ή
λιγότερο.
(2)Πιέστε το µοχλό εµπλοκής του επιλογέα
QSTS και, στη συνέχεια, περιστρέψτε τον
επιλογέα QSTS στην επιθυµητή θέση.
(3)Αφήστε το µοχλό εµπλοκής για να ασφαλίσει
ο επιλογέας QSTS.
ΠΡΟΣΟΧΗ:
RCJ00010
Μην περιστρέφετε τον επιλογέα QSTS όταν το
υδροσκάφος λειτουργεί µε µέγιστο άνοιγµα
γκαζιού, διαφορετικά µπορεί να προκληθεί
ζηµιά στο σύστηµα ταχείας αλλαγής
ζυγοστάθµισης (QSTS).
H ουδέτερη θέση “N” παρέχει καλή απόδοση στις
περισσότερες συνθήκες λειτουργίας.
1Επιλογέας συστήµατος ταχείας αλλαγής
ζυγοστάθµισης (QSTS)
2Μοχλός εµπλοκής επιλογέα QSTS
UF1X71R0.book Page 33 Wednesday, September 27, 2006 1:15 PM
