2007 Peugeot 407 Manual do proprietário (in Portuguese)

1010
117

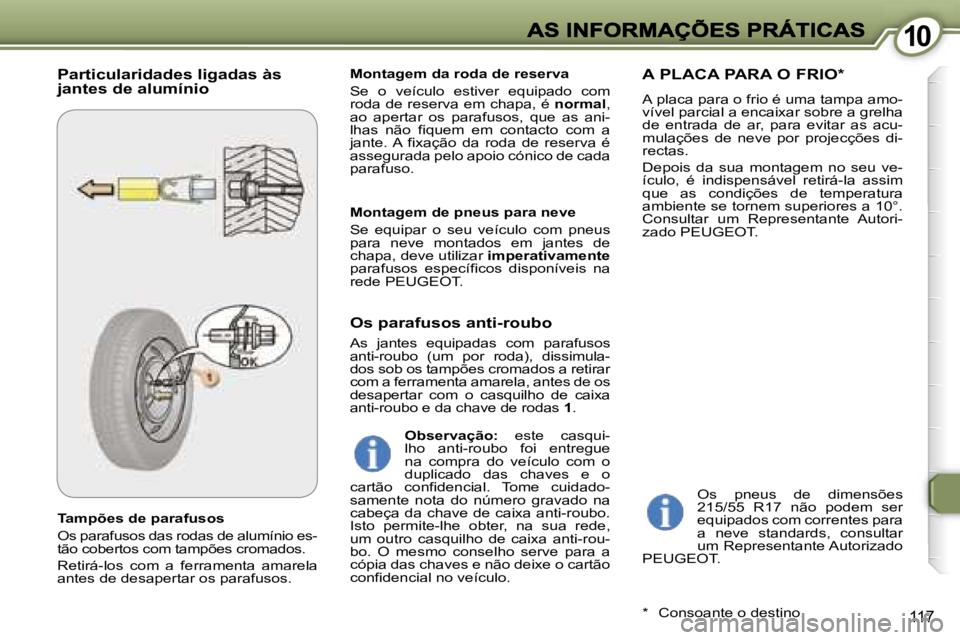

Tampões de parafusos
Os parafusos das rodas de alumínio es-tão cobertos com tampões cromados.
Retirá-los com a ferramenta amarela antes de desapertar os parafusos.
Montagem da roda de reserva
Se o veículo estiver equipado com roda de reserva em chapa, é normal, ao apertar os parafusos, que as ani-lhas não fiquem em contacto com a jante. A fixação da roda de reserva é assegurada pelo apoio cónico de cada parafuso.
A PLACA PARA O FRIO*
A placa para o frio é uma tampa amo-vível parcial a encaixar sobre a grelha de entrada de ar, para evitar as acu-mulações de neve por projecções di-rectas.
Depois da sua montagem no seu ve-ículo, é indispensável retirá-la assim que as condições de temperatura ambiente se tornem superiores a 10°.Consultar um Representante Autori-zado PEUGEOT.
Os pneus de dimensões 215/55 R17 não podem ser equipados com correntes para a neve standards, consultar um Representante Autorizado PEUGEOT.
* Consoante o destino.
Particularidades ligadas às jantes de alumínio
Os parafusos anti-roubo
As jantes equipadas com parafusos anti-roubo (um por roda), dissimula-dos sob os tampões cromados a retirar com a ferramenta amarela, antes de os desapertar com o casquilho de caixa anti-roubo e da chave de rodas 1.
Montagem de pneus para neve
Se equipar o seu veículo com pneus para neve montados em jantes de chapa, deve utilizar imperativamente parafusos específicos disponíveis na rede PEUGEOT.
Observação: este casqui-lho anti-roubo foi entregue na compra do veículo com o duplicado das chaves e o cartão confidencial. Tome cuidado-samente nota do número gravado na cabeça da chave de caixa anti-roubo. Isto permite-lhe obter, na sua rede, um outro casquilho de caixa anti-rou-bo. O mesmo conselho serve para a cópia das chaves e não deixe o cartão confidencial no veículo.

1010
117
Tampões de parafusos
Os parafusos das rodas de alumínio es-tão cobertos com tampões cromados.
Retirá-los com a ferramenta amarela antes de desapertar os parafusos.
Montagem da roda de reserva
Se o veículo estiver equipado com roda de reserva em chapa, é normal, ao apertar os parafusos, que as ani-lhas não fiquem em contacto com a jante. A fixação da roda de reserva é assegurada pelo apoio cónico de cada parafuso.
A PLACA PARA O FRIO*
A placa para o frio é uma tampa amo-vível parcial a encaixar sobre a grelha de entrada de ar, para evitar as acu-mulações de neve por projecções di-rectas.
Depois da sua montagem no seu ve-ículo, é indispensável retirá-la assim que as condições de temperatura ambiente se tornem superiores a 10°.Consultar um Representante Autori-zado PEUGEOT.
Os pneus de dimensões 215/55 R17 não podem ser equipados com correntes para a neve standards, consultar um Representante Autorizado PEUGEOT.
* Consoante o destino.
Particularidades ligadas às jantes de alumínio
Os parafusos anti-roubo
As jantes equipadas com parafusos anti-roubo (um por roda), dissimula-dos sob os tampões cromados a retirar com a ferramenta amarela, antes de os desapertar com o casquilho de caixa anti-roubo e da chave de rodas 1.
Montagem de pneus para neve
Se equipar o seu veículo com pneus para neve montados em jantes de chapa, deve utilizar imperativamente parafusos específicos disponíveis na rede PEUGEOT.
Observação: este casqui-lho anti-roubo foi entregue na compra do veículo com o duplicado das chaves e o cartão confidencial. Tome cuidado-samente nota do número gravado na cabeça da chave de caixa anti-roubo. Isto permite-lhe obter, na sua rede, um outro casquilho de caixa anti-rou-bo. O mesmo conselho serve para a cópia das chaves e não deixe o cartão confidencial no veículo.

1010
118
A SUBSTITUIÇÃO DE UMA
LÂMPADA NA FRENTE
Manipular as lâmpadas com um pano seco.
2 - Faróis de máximos: H7-55 W
 Retirar a tampa de proteçção correspondente à lâmpada defei-tuosa
 Desligar a ficha
 Carregar na extremidade das molas de fixação para soltar a lâmpada. Substituir a mesma
 Ao montar, confirmar a boa posição dos encaixes de orientação e o blo-queio correcto das molas de fixação
 Ligar a ficha
 Repor a tampa de protecção
3 - Mínimos: W 5 W
 Retirar a tampa de protecção, des-ligar a ficha, retirar em seguida a lâmpada e substituí-la
 Voltar a colocar a ficha no lugar.
 Voltar a ligar a ficha.
 Voltar a colocar a tampa de protecção.
4 - Indicadores de direcção(Pisca-piscas): PY 21 W (âmbar)
 Rodar o suporte da lâmpada um quarto de volta e retirá-la
 Substituir a lâmpada
ATENÇÃO: RISCO DEELECTROCUÇÃOATENÇÃO: RISCO DEATENÇÃO: RISCO DE
Faróis da frente
No compartimento motor, retire a tam-pa, fixada por um ou dois parafusos-borboleta, um prego de plástico e dois parafusos quarto de volta.
1 - Faróis de médios: H1-55 W ou lâmpada de xénon D2S-35 W.
A substituição de uma lâmpada de xénon deve ser efectuada por um Representante Autorizado PEUGEOT.
As lâmpadas de cor âmbar (indicadores de direcção e repetidores laterais), deverão ser substituídos por lâmpadas de características e de cor idênticas.
5 - Faróis de nevoeiro dianteiros: H11-55 W
Girar ("braquer") as rodas ao máximo.
Acesso à lâmpada através da abertura no guarda-lamas da frente.
Consultar um Representante Autorizado PEUGEOT.
Os faróis são equipados com espelhos em policarbonato revestidos com um vernis protector. Não os limpar com um pano seco ou abrasivo nem com um produto detergente ou solvente.
Verificar a qualidade do líquido vertido no reservatório do lava-vidros e lava-faróis.
Sob algumas condições cli-máticas (temperatura baixa, humidade), a presença de embaciamento na face interna do gelo dos faróis é normal; ele desa-parece alguns minutos após o acendi-mento dos faróis.

1010
119

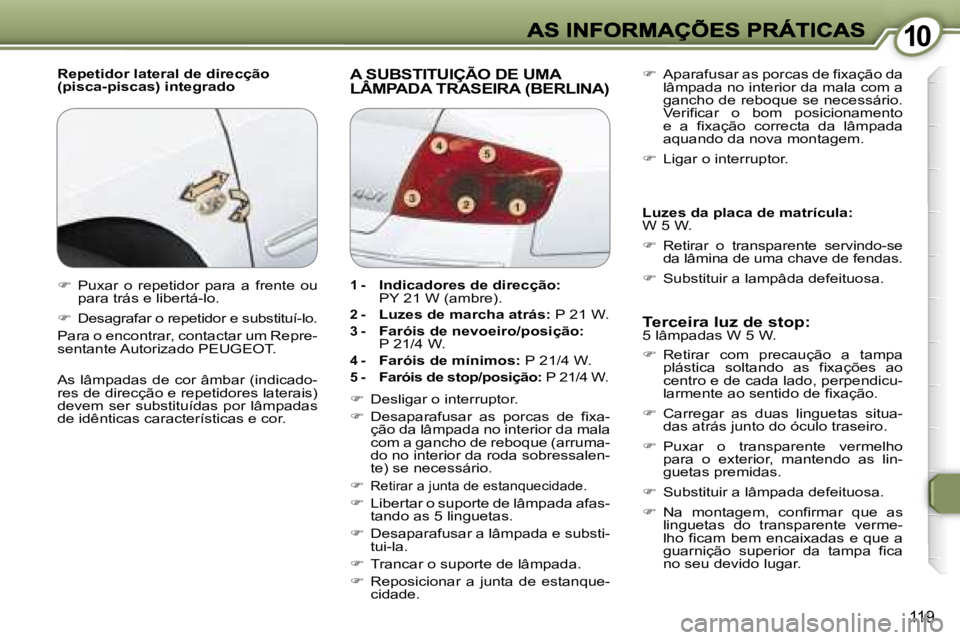

Repetidor lateral de direcção(pisca-piscas) integradoA SUBSTITUIÇÃO DE UMA
LÂMPADA TRASEIRA (BERLINA)
Terceira luz de stop:5 lâmpadas W 5 W.
 Retirar com precaução a tampa plástica soltando as fixações ao centro e de cada lado, perpendicu-larmente ao sentido de fixação.
 Carregar as duas linguetas situa-das atrás junto do óculo traseiro.
 Puxar o transparente vermelho para o exterior, mantendo as lin-guetas premidas.
 Substituir a lâmpada defeituosa.
 Na montagem, confirmar que as linguetas do transparente verme-lho ficam bem encaixadas e que a guarnição superior da tampa fica no seu devido lugar.
 Aparafusar as porcas de fixação da lâmpada no interior da mala com a gancho de reboque se necessário. Verificar o bom posicionamento e a fixação correcta da lâmpada aquando da nova montagem.
 Ligar o interruptor.
Luzes da placa de matrícula:W 5 W.
 Retirar o transparente servindo-se da lâmina de uma chave de fendas.
 Substituir a lampâda defeituosa. Puxar o repetidor para a frente ou para trás e libertá-lo.
 Desagrafar o repetidor e substituí-lo.
Para o encontrar, contactar um Repre-sentante Autorizado PEUGEOT.
As lâmpadas de cor âmbar (indicado-res de direcção e repetidores laterais) devem ser substituídas por lâmpadas de idênticas características e cor.
1 - Indicadores de direcção:PY 21 W (ambre).
2 - Luzes de marcha atrás: P 21 W.
3 - Faróis de nevoeiro/posição:P 21/4 W.
4 - Faróis de mínimos: P 21/4 W.
5 - Faróis de stop/posição: P 21/4 W.
Desligar o interruptor.
 Desaparafusar as porcas de fixa-ção da lâmpada no interior da mala com a gancho de reboque (arruma-do no interior da roda sobressalen-te) se necessário.
 Retirar a junta de estanquecidade.
Libertar o suporte de lâmpada afas-tando as 5 linguetas.
Desaparafusar a lâmpada e substi-tui-la.
Trancar o suporte de lâmpada.
Reposicionar a junta de estanque-cidade.

1010
119
Repetidor lateral de direcção(pisca-piscas) integradoA SUBSTITUIÇÃO DE UMA
LÂMPADA TRASEIRA (BERLINA)
Terceira luz de stop:5 lâmpadas W 5 W.
 Retirar com precaução a tampa plástica soltando as fixações ao centro e de cada lado, perpendicu-larmente ao sentido de fixação.
 Carregar as duas linguetas situa-das atrás junto do óculo traseiro.
 Puxar o transparente vermelho para o exterior, mantendo as lin-guetas premidas.
 Substituir a lâmpada defeituosa.
 Na montagem, confirmar que as linguetas do transparente verme-lho ficam bem encaixadas e que a guarnição superior da tampa fica no seu devido lugar.
 Aparafusar as porcas de fixação da lâmpada no interior da mala com a gancho de reboque se necessário. Verificar o bom posicionamento e a fixação correcta da lâmpada aquando da nova montagem.
 Ligar o interruptor.
Luzes da placa de matrícula:W 5 W.
 Retirar o transparente servindo-se da lâmina de uma chave de fendas.
 Substituir a lampâda defeituosa. Puxar o repetidor para a frente ou para trás e libertá-lo.
 Desagrafar o repetidor e substituí-lo.
Para o encontrar, contactar um Repre-sentante Autorizado PEUGEOT.
As lâmpadas de cor âmbar (indicado-res de direcção e repetidores laterais) devem ser substituídas por lâmpadas de idênticas características e cor.
1 - Indicadores de direcção:PY 21 W (ambre).
2 - Luzes de marcha atrás: P 21 W.
3 - Faróis de nevoeiro/posição:P 21/4 W.
4 - Faróis de mínimos: P 21/4 W.
5 - Faróis de stop/posição: P 21/4 W.
Desligar o interruptor.
 Desaparafusar as porcas de fixa-ção da lâmpada no interior da mala com a gancho de reboque (arruma-do no interior da roda sobressalen-te) se necessário.
 Retirar a junta de estanquecidade.
Libertar o suporte de lâmpada afas-tando as 5 linguetas.
Desaparafusar a lâmpada e substi-tui-la.
Trancar o suporte de lâmpada.
Reposicionar a junta de estanque-cidade.

1010
120

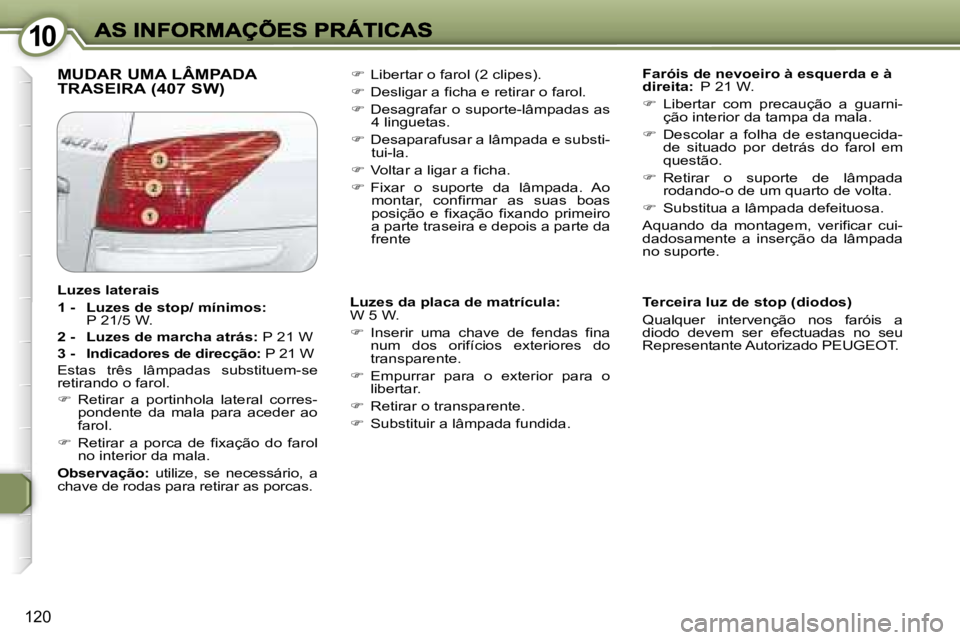

MUDAR UMA LÂMPADA
TRASEIRA (407 SW)Faróis de nevoeiro à esquerda e à direita: P 21 W.
 Libertar com precaução a guarni-ção interior da tampa da mala.
 Descolar a folha de estanquecida-de situado por detrás do farol em questão.
 Retirar o suporte de lâmpada rodando-o de um quarto de volta.
 Substitua a lâmpada defeituosa.
Aquando da montagem, verificar cui-dadosamente a inserção da lâmpada no suporte.
 Libertar o farol (2 clipes).
 Desligar a ficha e retirar o farol.
 Desagrafar o suporte-lâmpadas as 4 linguetas.
 Desaparafusar a lâmpada e substi-tui-la.
 Voltar a ligar a ficha.
 Fixar o suporte da lâmpada. Ao montar, confirmar as suas boas posição e fixação fixando primeiro a parte traseira e depois a parte da frente
Luzes da placa de matrícula: W 5 W.
 Inserir uma chave de fendas fina num dos orifícios exteriores do transparente.
 Empurrar para o exterior para o libertar.
 Retirar o transparente.
 Substituir a lâmpada fundida.
Terceira luz de stop (diodos)
Qualquer intervenção nos faróis a diodo devem ser efectuadas no seu Representante Autorizado PEUGEOT.
Luzes laterais
1 - Luzes de stop/ mínimos: P 21/5 W.
2 - Luzes de marcha atrás: P 21 W
3 -Indicadores de direcção: P 21 W
Estas três lâmpadas substituem-se retirando o farol.
 Retirar a portinhola lateral corres-pondente da mala para aceder ao farol.
 Retirar a porca de fixação do farol no interior da mala.
Observação: utilize, se necessário, a chave de rodas para retirar as porcas.

1010
121

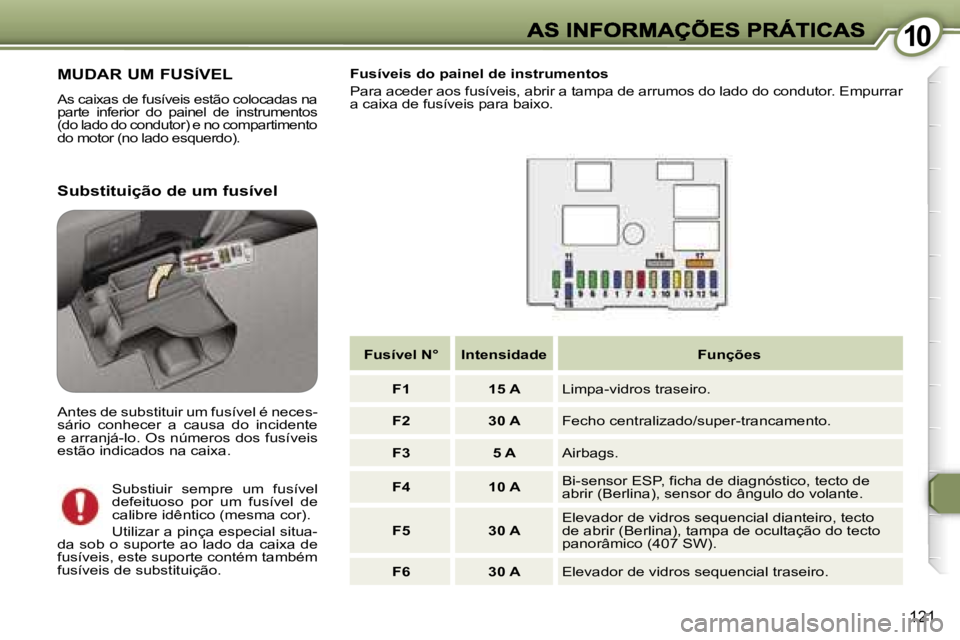

MUDAR UM FUSÍVEL
As caixas de fusíveis estão colocadas na parte inferior do painel de instrumentos (do lado do condutor) e no compartimento do motor (no lado esquerdo).
Fusíveis do painel de instrumentos
Para aceder aos fusíveis, abrir a tampa de arrumos do lado do condutor. Empurrar a caixa de fusíveis para baixo.
Substituição de um fusível
Antes de substituir um fusível é neces-sário conhecer a causa do incidente e arranjá-lo. Os números dos fusíveis estão indicados na caixa.
Substiuir sempre um fusível defeituoso por um fusível de calibre idêntico (mesma cor).
Utilizar a pinça especial situa-da sob o suporte ao lado da caixa de fusíveis, este suporte contém também fusíveis de substituição.
Fusível N°IntensidadeFunções
F115 ALimpa-vidros traseiro.
F230 AFecho centralizado/super-trancamento.
F35 AAirbags.
F410 ABi-sensor ESP, ficha de diagnóstico, tecto de abrir (Berlina), sensor do ângulo do volante.
F530 AElevador de vidros sequencial dianteiro, tecto de abrir (Berlina), tampa de ocultação do tecto panorâmico (407 SW).
F630 AElevador de vidros sequencial traseiro.

1010
121
MUDAR UM FUSÍVEL
As caixas de fusíveis estão colocadas na parte inferior do painel de instrumentos (do lado do condutor) e no compartimento do motor (no lado esquerdo).
Fusíveis do painel de instrumentos
Para aceder aos fusíveis, abrir a tampa de arrumos do lado do condutor. Empurrar a caixa de fusíveis para baixo.
Substituição de um fusível
Antes de substituir um fusível é neces-sário conhecer a causa do incidente e arranjá-lo. Os números dos fusíveis estão indicados na caixa.
Substiuir sempre um fusível defeituoso por um fusível de calibre idêntico (mesma cor).
Utilizar a pinça especial situa-da sob o suporte ao lado da caixa de fusíveis, este suporte contém também fusíveis de substituição.
Fusível N°IntensidadeFunções
F115 ALimpa-vidros traseiro.
F230 AFecho centralizado/super-trancamento.
F35 AAirbags.
F410 ABi-sensor ESP, ficha de diagnóstico, tecto de abrir (Berlina), sensor do ângulo do volante.
F530 AElevador de vidros sequencial dianteiro, tecto de abrir (Berlina), tampa de ocultação do tecto panorâmico (407 SW).
F630 AElevador de vidros sequencial traseiro.
