2007 Hyundai Matrix dashboard

LET OP:
Een flacon luchtverfrisser mag in de auto niet dichtbij het instrumentenpaneel of op het dashboard worden geplaatst. Door eventuele lekkage van de luchtverfrisser op deze delen (instrumentenpaneel, dashboard of aanjager) kunnen ze worden beschadigd. Als devloeistof van de luchtverfrisser op deze delen komt moeten ze direct met water worden gereinigd.!
1. Schakelaar mistlampen (Indien gemonteerd)
2. Schakelaar koplampafstelling
3. Schakelaar mistachterlicht
4. Multischakelaar verlichting
5. Indicator en waarschuwingslamp
6. Claxon en bestuurdersairbag
7. Schakelaar ruitewissers/-sproeiers
8. ESP-Schakeloar (Indien gemonteerd)
9. Instrumentenpaneel
10. Schakelaar waarschuwingsknipperlichten
11.Bedieningsorganen verwarming/airconditioning
(Indien gemonteerd) 12. Opbergvak
13. Airbag voor passagierszijde
14. Bekerhouder passagierszijde
15. Hefboom motorkapontgrendeling
16. Multibox
17. Asbak
18. Aansteker
19. Keuzehandel/versnellingshandel (Indien gemonteerd)
20. Bekerhouder
21. Handremhefboom
22. Dash board kastje
23. Middenconsole

1
BIJZONDERHEDEN VAN UW HYUNDAI
35
B240A02FC-GXT Uw Hyundai is uitgerust met een airbagsysteem. Dit is herkenbaar aan het opschrift "SRS Air Bag" op deafdekking van de airbag in het stuurwiel en de afdekking boven het dashboardkastje aan passagierszijde. De airbags zijn aangebracht onder de afdekking van het stootvlak in hetstuurwiel en de afdekking boven het dashboardkastje aan passagierszijde. De airbag zorgt ervoor dat de bestuurderen/of de voorpassagier bij een frontals aanrijding meer bescherming wordt geboden dan alleen met behulp van deveiligheidsgordels mogelijk is. HFC1073
Airbageenheid voor bestuurderszijde
AIRBAGSYSTEEM
!
N.B.: Lees de informatie t.a.v. de airbag op de stickers aan de achterzijde van de zonneklep en in hetdashboardkastije.
WAARSCHUWING:
o De airbag is bedoeld als aanvulling op de driepuntsgordels van de bestuurder en da voorpassagier en niet als een vervanginghiervoor. Daarom moet tijdens het rijden te allen tijde de veiligheidsgordel worden gedragen. De airbag treedt alleen in werking bij een frontaleaanrijding met een dusdanige snelheid dat de kans op verwondingen groot is.
o De airbags treden alleen in werking bij een aanrijding ondereen hoek die kleiner is dan 30°,gezien vanaf de lengte-as van de auto. De airbags treden niet in werking bij een aanrijding vanopzij, van achteren of bij het over de kop slaan van de auto.
o Tracht niet om de
veiligheidsgordel met gordelspanner zelf te controlerenof te vervangen. Laat dit door een Hyundai dealer uitvoeren.
o Tik niet tegen de veiligheidsgordel
met gordelspanner.
o Tracht niet om onderhoud of
reparaties aan de veiligheidsgordel met gordelspanner uit te voeren.
o Als de gordel met gordelspanner onjuist wordt behandeld en degenoemde waarschuwingen (niet tegen de gordelspanner tikken, de veiligheidsgordel met gordelspanner niet wijzigen,controleren, vervangen, onderhoud of reparaties uit voeren) niet worden opgevolgd,kan dit een onjuiste werking van gordelspanner tot gevolg hebben of kan hij ongewild in werkingtreden en ernstige verwondingen veroorzaken.
o Tijdens het rijden moeten de
veiligheidsgordels zowel door debestuurder als de passagiers worden gebruikt.

1BIJZONDERHEDEN VAN UW HYUNDAI
36
o De airbags, vóór, worden niet
geactiveerd bij aanrijdingen van opzij of van achteren of bij hetover de kop slaan. Bovendien worden ze niet geactiveerd bij frontale botsingen die beneden dedrempelwaarde liggen.
o Voor een maximale veiligheid bij
alle typen aanrijdingen moeten alleinzittenden, inclusief de bestuurder, altijd de veiligheidsgordel dragen. Dit geldtook indien hun zitplaats is voorzien van een airbag.
B240C01FC
Aanrijding van achteren
Over de kop slaan
Aanrijding van opzij
B240B01FC-GXT Componenten en werking van airbagsysteem
B240B01L
Het airbagsysteem bestaat uit de volgende componenten:
- Airbageenheid voor bestuurderszijde
- Airbageenheid voor passagierszijde
- SRS onderhoudsindicatie (SRI)
- SRS airbagmoduul (SRSCM) Het airbagmoduul controleert bij aangezet contact continu alle omstandigheden om te bepalen of eenfrontale aanrijding of een aanrijding onder een hoek ernstiug genoeg is om de airbag in werking te laten treden. B240B02L
De SRS onderhoudsindicatie (SRI) inhet instrumentenpaneel knippert ca. 6seconden nadat de contactsleutel in de stand "ON" is gedraaid of nadat de motor is gestart en dooft vervolgens. De airbageenheden bevinden zich in het midden van het stuurwiel en achterde afdekking boven het dashboardkastje aan passagierszijde. Als het airbagmoduul een frontaleaanrijding van een bepaalde kracht registreert, worden de airbags automatisch geactiveerd.

1

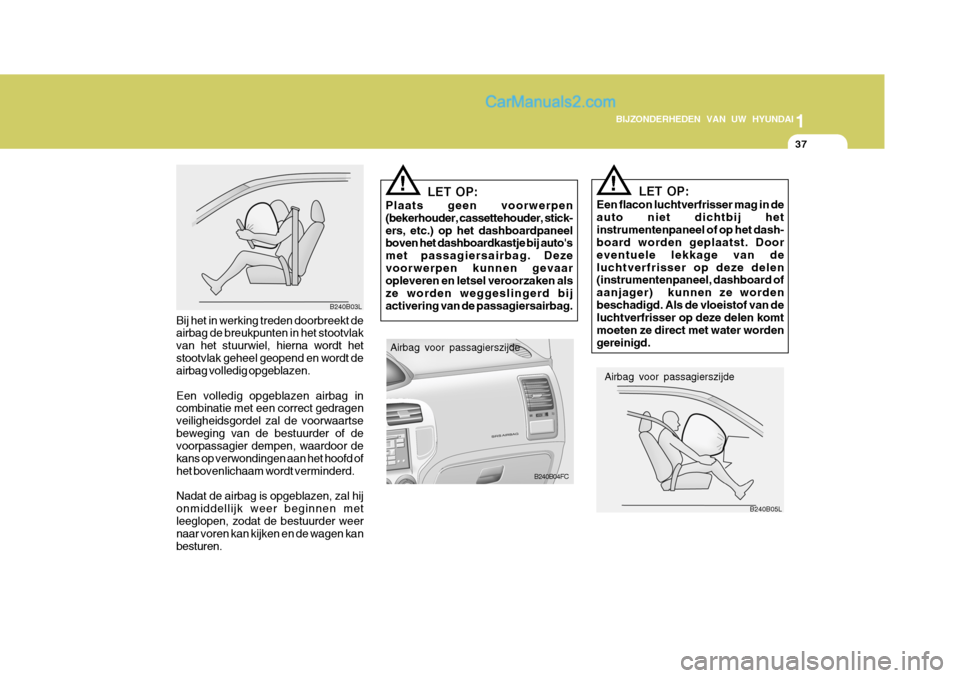

BIJZONDERHEDEN VAN UW HYUNDAI
37
LET OP:
Een flacon luchtverfrisser mag in de auto niet dichtbij hetinstrumentenpaneel of op het dash- board worden geplaatst. Door eventuele lekkage van deluchtverfrisser op deze delen (instrumentenpaneel, dashboard of aanjager) kunnen ze wordenbeschadigd. Als de vloeistof van de luchtverfrisser op deze delen komt moeten ze direct met water wordengereinigd.!
LET OP:
Plaats geen voorwerpen (bekerhouder, cassettehouder, stick-ers, etc.) op het dashboardpaneel boven het dashboardkastje bij auto's met passagiersairbag. Dezevoorwerpen kunnen gevaar opleveren en letsel veroorzaken als ze worden weggeslingerd bijactivering van de passagiersairbag.!
Airbag voor passagierszijdeB240B05L
B240B03L
Bij het in werking treden doorbreekt de airbag de breukpunten in het stootvlak van het stuurwiel, hierna wordt hetstootvlak geheel geopend en wordt de airbag volledig opgeblazen. Een volledig opgeblazen airbag in combinatie met een correct gedragen veiligheidsgordel zal de voorwaartsebeweging van de bestuurder of de voorpassagier dempen, waardoor de kans op verwondingen aan het hoofd ofhet bovenlichaam wordt verminderd. Nadat de airbag is opgeblazen, zal hij onmiddellijk weer beginnen met leeglopen, zodat de bestuurder weer naar voren kan kijken en de wagen kanbesturen. Airbag voor passagierszijde
B240B04FC

1BIJZONDERHEDEN VAN UW HYUNDAI
40
B240C01HP
!
o Het stootvlak kan worden gereinigd
met een zachte, droge doek of een doek die vochtig is gemaakt met water zonder enige toevoeging. Oplosmiddelen ofreinigingsmiddelen kunnen een negatief effect hebben op het stootvlak van het stuurwielalsmede op de goede werking van systeem.
o Er mogen geen voorwerpen over of bij de airbageenheden op hetstuurwiel, het instrumentenpaneel of de afdekking boven hetdashboardkastje aan passagierszijde worden geplaatst, omdat een dergelijk voorwerpletsel kan verooraken bij een aanrijding die ernatig genoeg is om de airbags in werking te latentreden.
o Als de airbag in werking is
getreden, moet deze wordenvervangen door een officiële Hyundai dealer.
WAARSCHUWING:
o Als wijzigingen worden uitgevoerd aan de diverse componenten en de bedrading van het airbagsystem, inclusief het aanbrengen van voorwerpen ophet stootvlak van het stuurwiel of wijzigingen worden uitgevoerd aan het stuurwiel, kan de werking vanhet airbagsysteem worden beïnvloed en persoonlijk letsel tot gevolg hebben. o Aan de diverse componenten en
aan de bedrading van hetairbagsysteem mogen geen werkzaamheden worden uitgevoerd, terwijl deze ook nietmogen worden losgemaakt. Als dit wel gebeurt, kan dit persoonlijk letsel tot gevolg hebben omdat deairbag abusievelijk in werking kan treden of niet in werking kan treden.
o Op de rechter voorstoel mag geen veiligheidssysteem voor kinderenworden gemonteerd. Op devoorstoel mag nooit een kinderstoeltje worden geplaatst. Het kind kan letsel oplopen als deairbag bij een aanrijding wordt geactiveerd.

1BIJZONDERHEDEN VAN UW HYUNDAI
68
HFC1038HFC1037
B460D01FC-AXT ZONNEHEMEL Het schuifdak is eveneens uitgerust met een verschuifbare zonnehemel. Hiermee kan de hoeveelheid binnenvallend licht in het interieur wordengeregeld. Bediening van het schuifdak bij een storing in de elektrische installatie:
1. Verwijder de rechthoekige kunststof
lens in de voorste dakconsole. HFC1036
2. Draai de zeskantbouten met een
dopsleutel linksom om de dakconsole te verwijderen.
3. Breng de zeskantsleutel van het boordgereedschap aan op deaansluiting. Deze sleutel bevindt zich in de bagageruimte of hetdashboardkastje. 4. Draai de sleutel rechtsom voor het
openen of linksom voor het sluiten van het dak.

1
BIJZONDERHEDEN VAN UW HYUNDAI
71
Schakelaar buitenspiegelverstelling Met deze schakelaar wordt zowel de linker als de rechter buitenspiegelafgesteld.
1. Druk de keuzeschakelaar naar rechts
of naar links; hierdoor wordt het verstelmechanisme van de betreffende buitenspiegelgeactiveerd.
2. Hierna kan de stand van de spiegel
worden afgesteld door de schakelaaraan de gewenste zijde in te drukken.
B510D01EB510B01FC-GXT Elektrisch bediende buitenspiegel Stel de buitenspiegel zodanig af dat een goed zicht naar achteren is gewaarborgd. HFC2011
BUITENSPIEGEL
DASHBOARDKASTJE
B500A01A-AXT
LET OP:
Om verwondingen te voorkomen in geval van een aanrijding of bij plotseling afremmen, moet het dashboardkastje tijdens het rijdengesloten zijn.
o Trek voor het openen van het dashboardkastje aan de handel. HFC2095
!

1BIJZONDERHEDEN VAN UW HYUNDAI
82BEDIENING VERWARMING EN KOELING
B710A01Y-GXT (Indien gemonteerd)
HFC002DB430E2-AXVENTILATIEROOSTERS IN HET MIDDEN Deze roosters zijn in het midden van het dashboard aangebracht. Voor hetregelen van de luchthoeveelheid dient de draaiknop aan de zijkant van het rooster. Voor het veranderen van destromingsrichting dient de knop in het midden van het rooster. DB430F2-AX VENTILATIEROOSTERS OPZIJ Deze ventilatieroosters zijn aan de zijkant van het dashboard aangebracht. Met de knoppen aan de zijkant wordt dehoeveelheid lucht geregeld. Met deze knop is het ook mogelijk de roosters af te sluiten. Voor het veranderen van destromingsrichting dient de knop in het midden van het rooster.
1. Ventilatieroosters aan de zijkant
2. Ventilatieroosters opzij
3. Ventilatieroosters voorruit
4. Centrale ventilatieroosters
