2007 Hyundai Getz Manual del propietario (in Spanish)

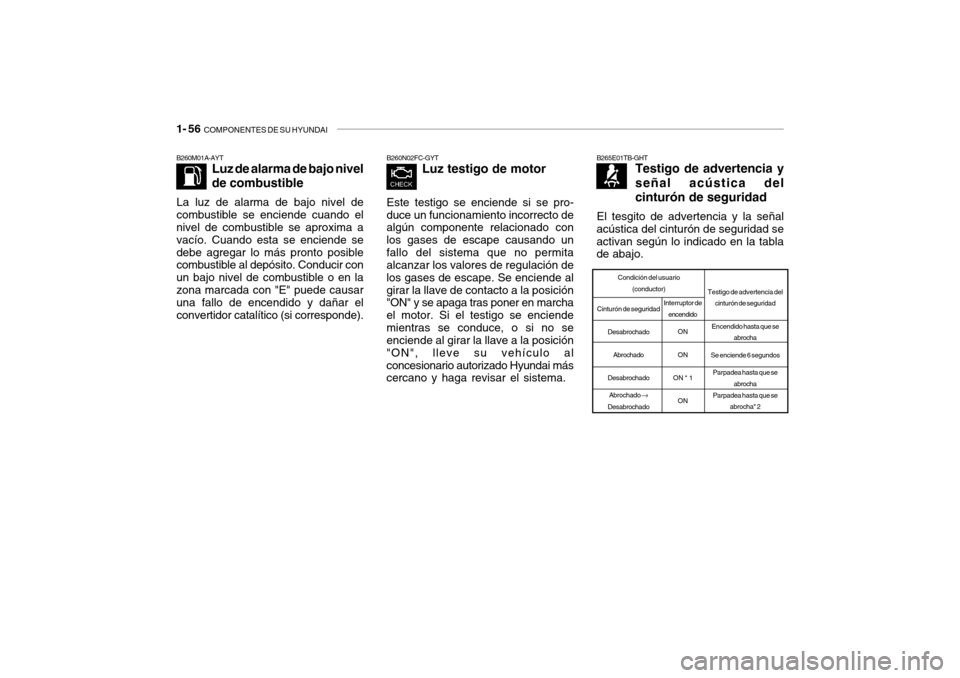

1- 56 COMPONENTES DE SU HYUNDAI
B260N02FC-GYT
Luz testigo de motor
Este testigo se enciende si se pro-
duce un funcionamiento incorrecto de algún componente relacionado con los gases de escape causando unfallo del sistema que no permita alcanzar los valores de regulación de los gases de escape. Se enciende algirar la llave de contacto a la posición "ON" y se apaga tras poner en marcha el motor. Si el testigo se enciendemientras se conduce, o si no se enciende al girar la llave a la posición "ON", lleve su vehículo alconcesionario autorizado Hyundai más cercano y haga revisar el sistema.B265E01TB-GHT Testigo de advertencia y señal acústica del cinturón de seguridad
El tesgito de advertencia y la señal
acústica del cinturón de seguridad se activan según lo indicado en la tabla de abajo.
Condición del usuario(conductor)
Testigo de advertencia delcinturón de seguridad
Encendido hasta que se abrocha
Se enciende 6 segundos Parpadea hasta que se abrocha
Parpadea hasta que se abrocha* 2
Cinturón de seguridad
DesabrochadoAbrochado
Desabrochado Abrochado
Desabrochado Interruptor de
encendido
ON ON
ON * 1 ON
B260M01A-AYT Luz de alarma de bajo nivel
de combustible
La luz de alarma de bajo nivel de combustible se enciende cuando el nivel de combustible se aproxima a vacío. Cuando esta se enciende sedebe agregar lo más pronto posible combustible al depósito. Conducir con un bajo nivel de combustible o en lazona marcada con "E" puede causar una fallo de encendido y dañar el convertidor catalítico (si corresponde).

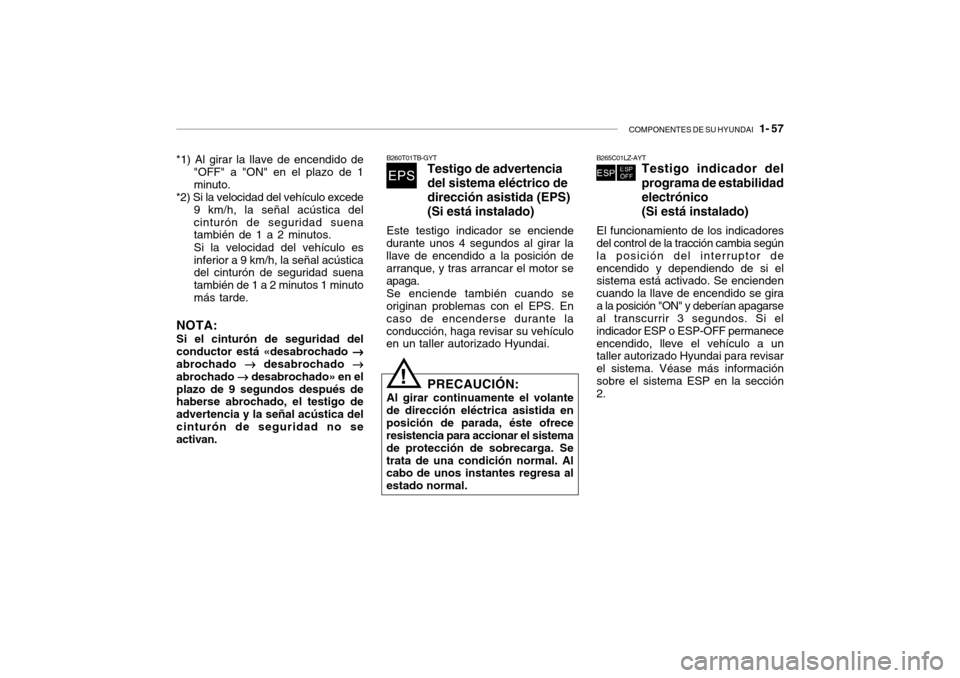

COMPONENTES DE SU HYUNDAI 1- 57
PRECAUCIÓN:
Al girar continuamente el volante
de dirección eléctrica asistida en posición de parada, éste ofrece resistencia para accionar el sistema de protección de sobrecarga. Setrata de una condición normal. Al cabo de unos instantes regresa al estado normal.!
B260T01TB-GYT Testigo de advertencia del sistema eléctrico dedirección asistida (EPS)(Si está instalado)
Este testigo indicador se enciende
durante unos 4 segundos al girar la llave de encendido a la posición de arranque, y tras arrancar el motor se apaga.
Se enciende también cuando se
originan problemas con el EPS. Encaso de encenderse durante laconducción, haga revisar su vehículo en un taller autorizado Hyundai.B265C01LZ-AYT Testigo indicador del programa de estabilidad electrónico(Si está instalado)
El funcionamiento de los indicadores del control de la tracción cambia según la posición del interruptor deencendido y dependiendo de si el sistema está activado. Se encienden cuando la llave de encendido se giraa la posición "ON" y deberían apagarse al transcurrir 3 segundos. Si el indicador ESP o ESP-OFF permaneceencendido, lleve el vehículo a un taller autorizado Hyundai para revisar el sistema. Véase más informaciónsobre el sistema ESP en la sección 2.
*1) Al girar la llave de encendido de
"OFF" a "ON" en el plazo de 1 minuto.
*2) Si la velocidad del vehículo excede
9 km/h, la señal acústica delcinturón de seguridad suena también de 1 a 2 minutos. Si la velocidad del vehículo es inferior a 9 km/h, la señal acústica del cinturón de seguridad suena también de 1 a 2 minutos 1 minutomás tarde.
NOTA: Si el cinturón de seguridad del conductor está «desabrochado


abrochado

desabrochado



abrochado

desabrochado» en el
plazo de 9 segundos después de haberse abrochado, el testigo de advertencia y la señal acústica delcinturón de seguridad no se activan.

1- 58 COMPONENTES DE SU HYUNDAI

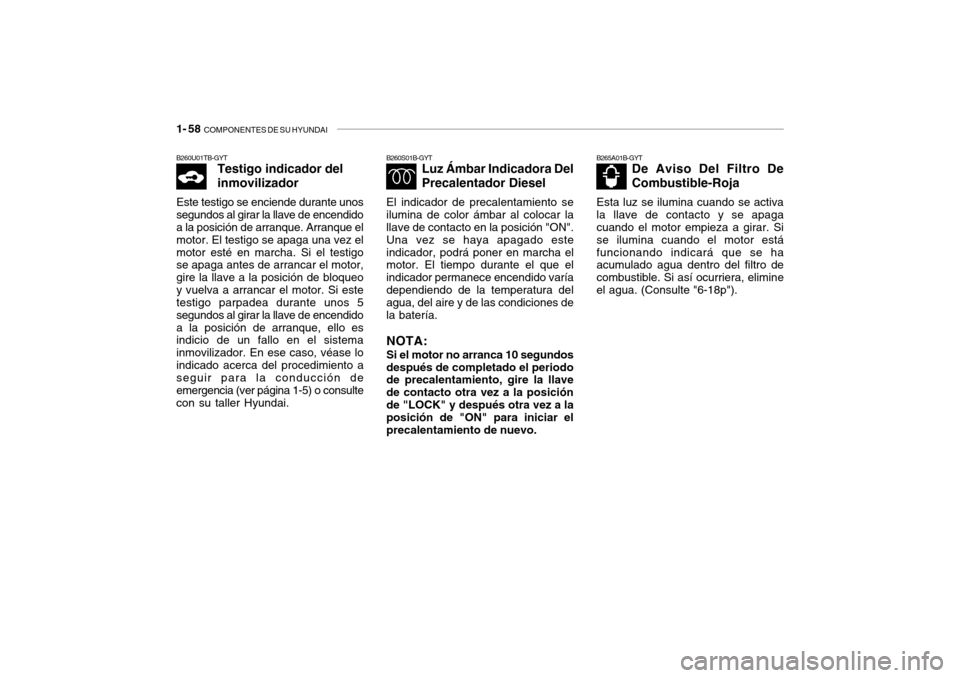

B260S01B-GYT
Luz Ámbar Indicadora Del Precalentador Diesel
El indicador de precalentamiento se ilumina de color ámbar al colocar la llave de contacto en la posición "ON". Una vez se haya apagado esteindicador, podrá poner en marcha el motor. El tiempo durante el que el indicador permanece encendido varíadependiendo de la temperatura del agua, del aire y de las condiciones de la batería. NOTA: Si el motor no arranca 10 segundos después de completado el periodo de precalentamiento, gire la llave de contacto otra vez a la posiciónde "LOCK" y después otra vez a la posición de "ON" para iniciar el precalentamiento de nuevo.B265A01B-GYT De Aviso Del Filtro De Combustible-Roja
Esta luz se ilumina cuando se activa la llave de contacto y se apaga cuando el motor empieza a girar. Si se ilumina cuando el motor estáfuncionando indicará que se ha acumulado agua dentro del filtro de combustible. Si así ocurriera, elimineel agua. (Consulte "6-18p").B260U01TB-GYT Testigo indicador del inmovilizador
Este testigo se enciende durante unos segundos al girar la llave de encendido a la posición de arranque. Arranque el motor. El testigo se apaga una vez elmotor esté en marcha. Si el testigo se apaga antes de arrancar el motor, gire la llave a la posición de bloqueoy vuelva a arrancar el motor. Si este testigo parpadea durante unos 5 segundos al girar la llave de encendidoa la posición de arranque, ello es indicio de un fallo en el sistema inmovilizador. En ese caso, véase loindicado acerca del procedimiento a seguir para la conducción de emergencia (ver página 1-5) o consultecon su taller Hyundai.

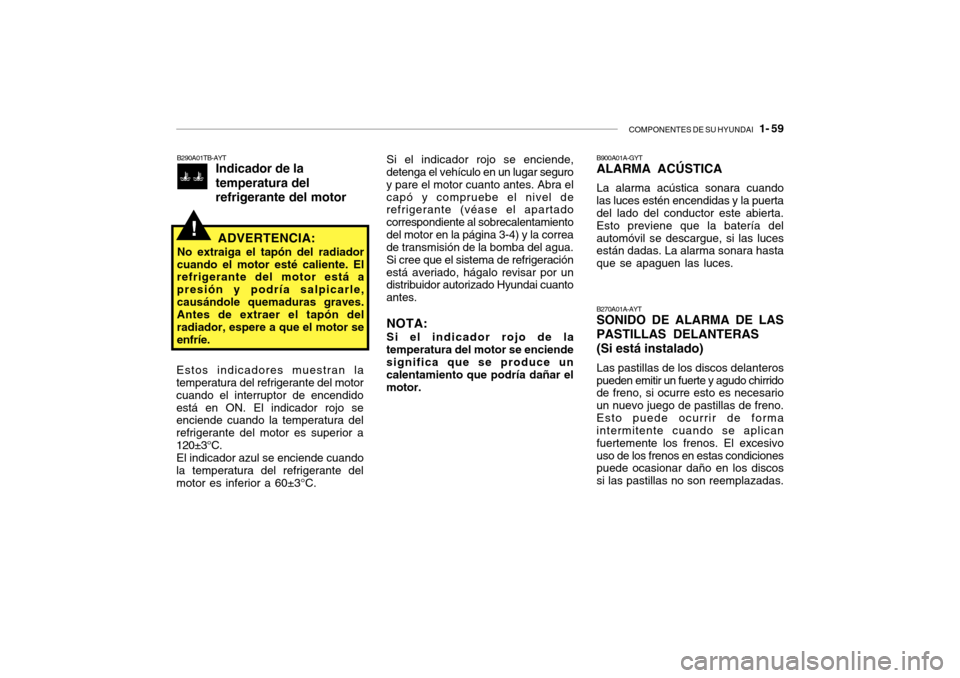

COMPONENTES DE SU HYUNDAI 1- 59
B900A01A-GYT ALARMA ACÚSTICA La alarma acústica sonara cuando las luces estén encendidas y la puerta del lado del conductor este abierta. Esto previene que la batería delautomóvil se descargue, si las luces están dadas. La alarma sonara hasta que se apaguen las luces.
B290A01TB-AYT
Indicador de la temperatura del refrigerante del motor
!ADVERTENCIA:
No extraiga el tapón del radiador
cuando el motor esté caliente. El refrigerante del motor está a presión y podría salpicarle,causándole quemaduras graves. Antes de extraer el tapón del radiador, espere a que el motor seenfríe.
Estos indicadores muestran la
temperatura del refrigerante del motorcuando el interruptor de encendidoestá en ON. El indicador rojo se enciende cuando la temperatura del refrigerante del motor es superior a120±3°C.
El indicador azul se enciende cuando
la temperatura del refrigerante del motor es inferior a 60±3°C.
B270A01A-AYT SONIDO DE ALARMA DE LAS PASTILLAS DELANTERAS (Si está instalado) Las pastillas de los discos delanteros pueden emitir un fuerte y agudo chirrido de freno, si ocurre esto es necesario un nuevo juego de pastillas de freno.Esto puede ocurrir de forma intermitente cuando se aplican fuertemente los frenos. El excesivouso de los frenos en estas condiciones puede ocasionar daño en los discos si las pastillas no son reemplazadas.
Si el indicador rojo se enciende,
detenga el vehículo en un lugar seguroy pare el motor cuanto antes. Abra elcapó y compruebe el nivel de refrigerante (véase el apartado correspondiente al sobrecalentamientodel motor en la página 3-4) y la correa de transmisión de la bomba del agua. Si cree que el sistema de refrigeraciónestá averiado, hágalo revisar por un distribuidor autorizado Hyundai cuanto antes.
NOTA: Si el indicador rojo de la
temperatura del motor se enciende significa que se produce un calentamiento que podría dañar elmotor.

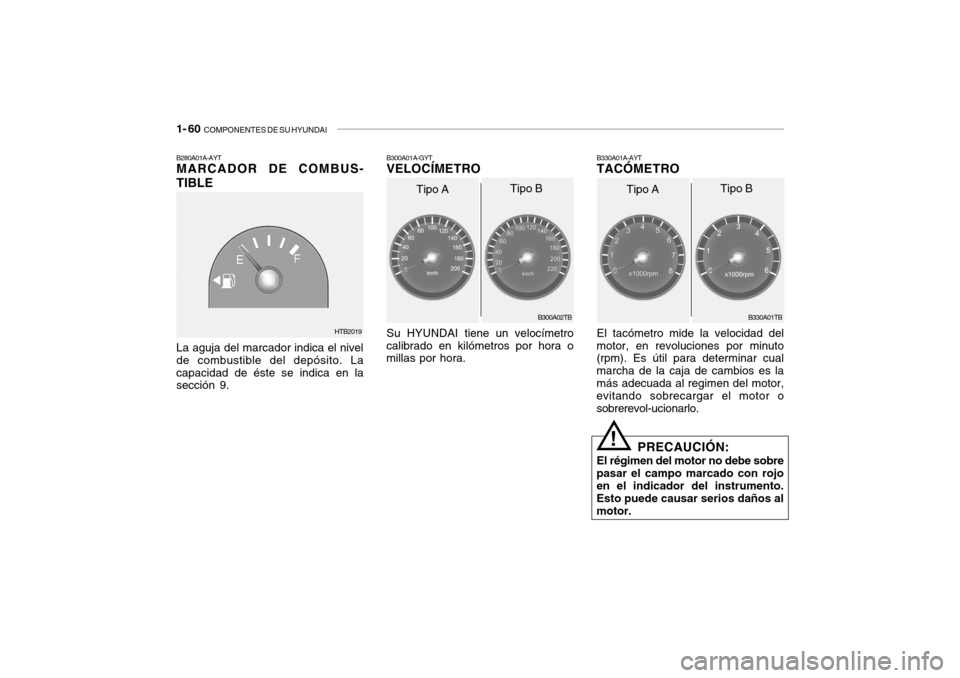

1- 60 COMPONENTES DE SU HYUNDAI
Su HYUNDAI tiene un velocímetro
calibrado en kilómetros por hora o millas por hora. B300A01A-GYTVELOCÍMETRO
B300A02TB
Tipo A
Tipo BB330A01A-AYTTACÓMETRO El tacómetro mide la velocidad del
motor, en revoluciones por minuto (rpm). Es útil para determinar cual marcha de la caja de cambios es lamás adecuada al regimen del motor, evitando sobrecargar el motor o sobrerevol-ucionarlo.
B330A01TB
! PRECAUCIÓN:
El régimen del motor no debe sobre
pasar el campo marcado con rojo en el indicador del instrumento. Esto puede causar serios daños almotor. Tipo A
Tipo B
B280A01A-AYT MARCADOR DE COMBUS- TIBLE La aguja del marcador indica el nivel de combustible del depósito. Lacapacidad de éste se indica en la sección 9.
HTB2019

COMPONENTES DE SU HYUNDAI 1- 61

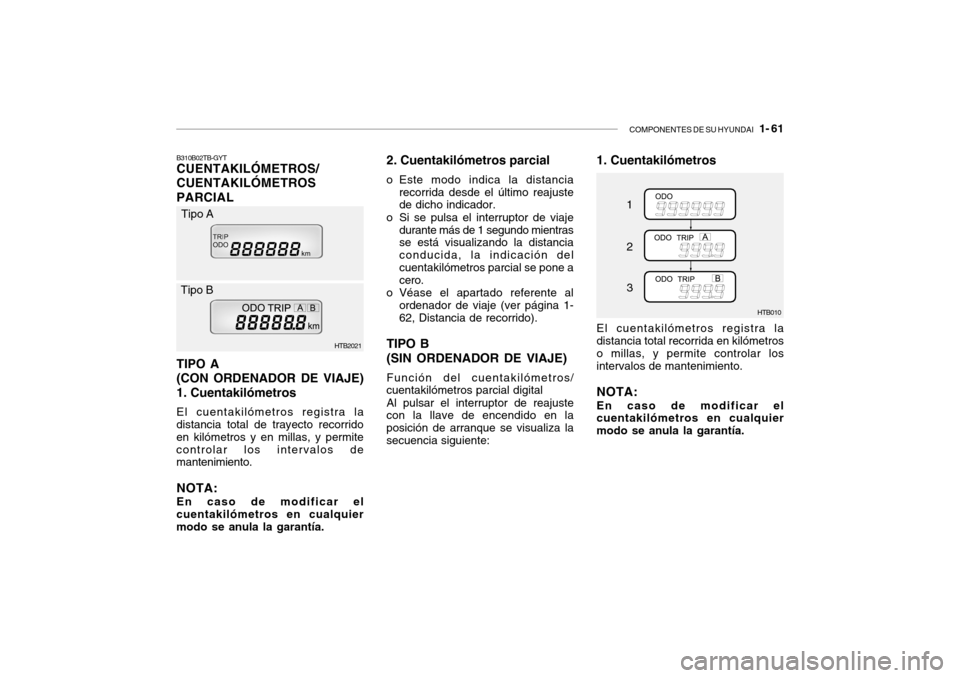

B310B02TB-GYT CUENTAKILÓMETROS/ CUENTAKILÓMETROSPARCIAL TIPO A (CON ORDENADOR DE VIAJE)1. Cuentakilómetros El cuentakilómetros registra la
distancia total de trayecto recorrido en kilómetros y en millas, y permitecontrolar los intervalos de mantenimiento.
NOTA: En caso de modificar el
cuentakilómetros en cualquier modo se anula la garantía. HTB2021
Tipo A
2. Cuentakilómetros parcial
o Este modo indica la distancia recorrida desde el último reajuste de dicho indicador.
o Si se pulsa el interruptor de viaje durante más de 1 segundo mientrasse está visualizando la distancia conducida, la indicación delcuentakilómetros parcial se pone a cero.
o Véase el apartado referente al ordenador de viaje (ver página 1- 62, Distancia de recorrido).
TIPO B (SIN ORDENADOR DE VIAJE) Función del cuentakilómetros/
cuentakilómetros parcial digital
Al pulsar el interruptor de reajuste
con la llave de encendido en la posición de arranque se visualiza lasecuencia siguiente: HTB010
1
2 3
1. Cuentakilómetros El cuentakilómetros registra la distancia total recorrida en kilómetros o millas, y permite controlar losintervalos de mantenimiento. NOTA: En caso de modificar el cuentakilómetros en cualquier modo se anula la garantía.
Tipo B

1- 62 COMPONENTES DE SU HYUNDAI

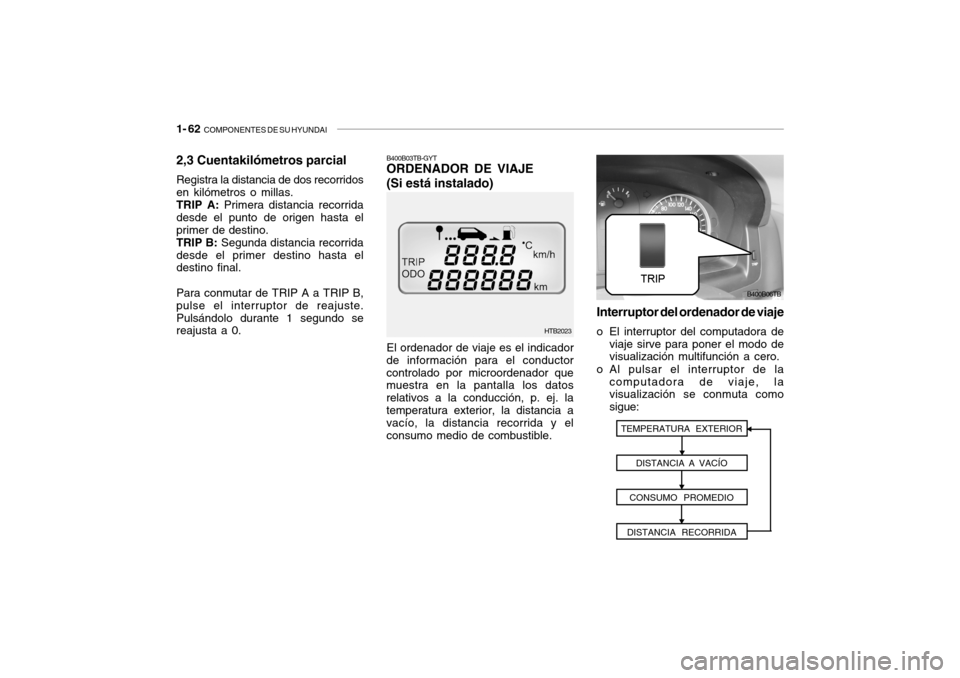

2,3 Cuentakilómetros parcial Registra la distancia de dos recorridos en kilómetros o millas.TRIP A: Primera distancia recorrida
desde el punto de origen hasta elprimer de destino.TRIP B: Segunda distancia recorrida
desde el primer destino hasta el destino final. Para conmutar de TRIP A a TRIP B, pulse el interruptor de reajuste.Pulsándolo durante 1 segundo se reajusta a 0.
HTB2023
El ordenador de viaje es el indicador
de información para el conductor controlado por microordenador que muestra en la pantalla los datos relativos a la conducción, p. ej. latemperatura exterior, la distancia a vacío, la distancia recorrida y el consumo medio de combustible. B400B03TB-GYT ORDENADOR DE VIAJE (Si está instalado)
B400B06TB
Interruptor del ordenador de viaje
o El interruptor del computadora de viaje sirve para poner el modo de visualización multifunción a cero.
o Al pulsar el interruptor de la computadora de viaje, lavisualización se conmuta como sigue:
TEMPERATURA EXTERIOR
DISTANCIA A VACÍO
CONSUMO PROMEDIO
DISTANCIA RECORRIDA

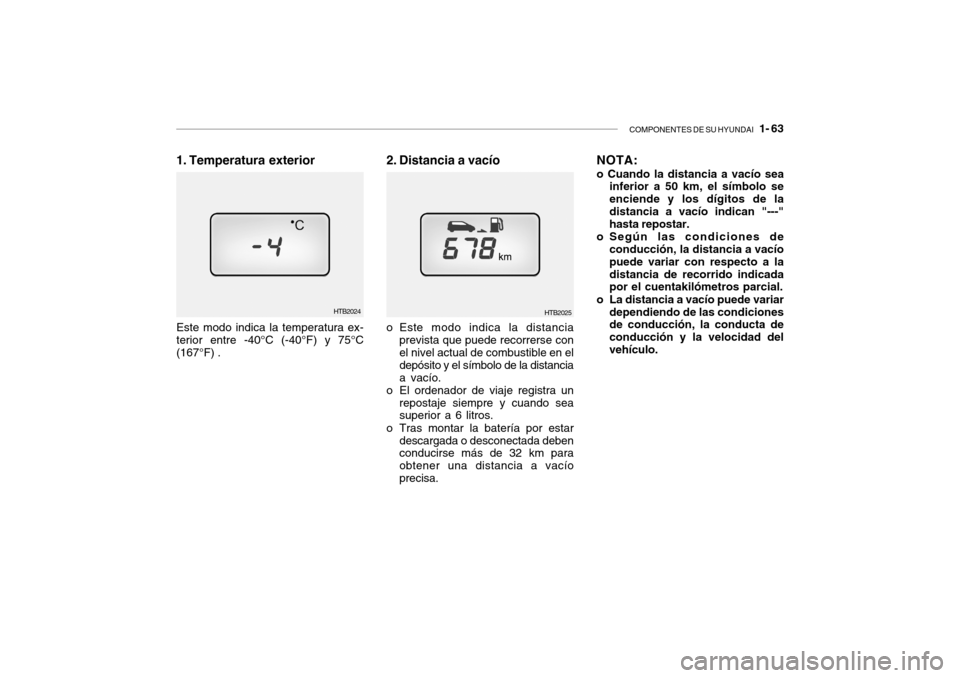

COMPONENTES DE SU HYUNDAI 1- 63
HTB2025
2. Distancia a vacío
o Este modo indica la distancia prevista que puede recorrerse con el nivel actual de combustible en el depósito y el símbolo de la distanciaa vacío.
o El ordenador de viaje registra un
repostaje siempre y cuando sea superior a 6 litros.
o Tras montar la batería por estar descargada o desconectada debenconducirse más de 32 km para obtener una distancia a vacíoprecisa. NOTA: o Cuando la distancia a vacío sea
inferior a 50 km, el símbolo se enciende y los dígitos de ladistancia a vacío indican "---" hasta repostar.
o Según las condiciones de conducción, la distancia a vacío puede variar con respecto a ladistancia de recorrido indicada por el cuentakilómetros parcial.
o La distancia a vacío puede variar dependiendo de las condicionesde conducción, la conducta de conducción y la velocidad delvehículo.
Este modo indica la temperatura ex- terior entre -40°C (-40°F) y 75°C (167°F) . HTB2024
1. Temperatura exterior
