2007 Hyundai Getz Manual del propietario (in Spanish)

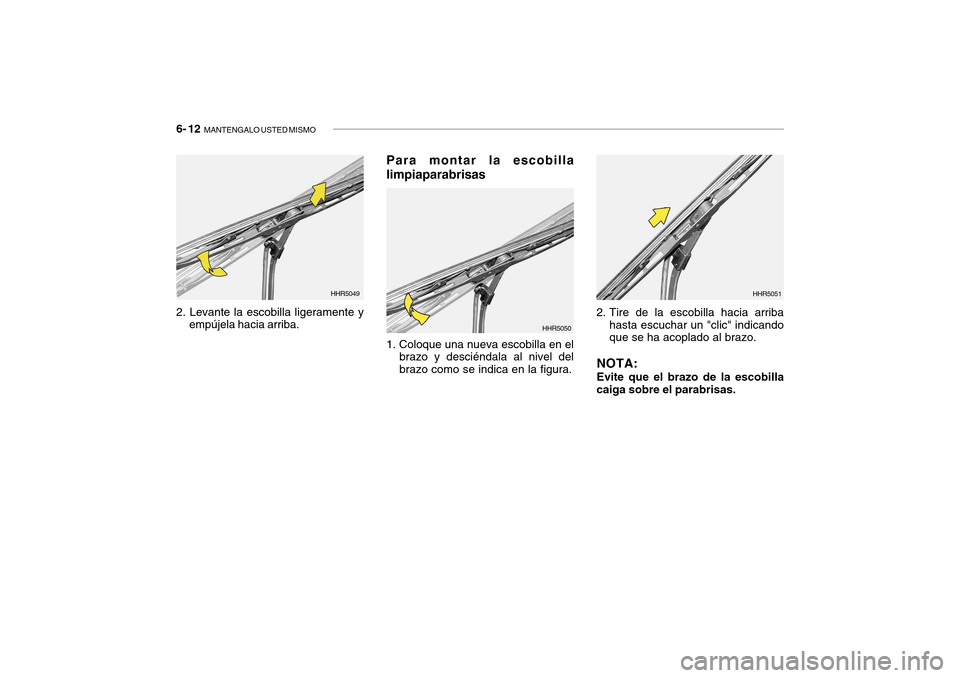

6- 12 MANTENGALO USTED MISMO
2. Levante la escobilla ligeramente y
empújela hacia arriba. Para montar la escobilla limpiaparabrisas 1. Coloque una nueva escobilla en el
brazo y desciéndala al nivel del brazo como se indica en la figura.
HHR5049
HHR50502. Tire de la escobilla hacia arriba
hasta escuchar un "clic" indicando que se ha acoplado al brazo.
NOTA: Evite que el brazo de la escobilla
caiga sobre el parabrisas. HHR5051

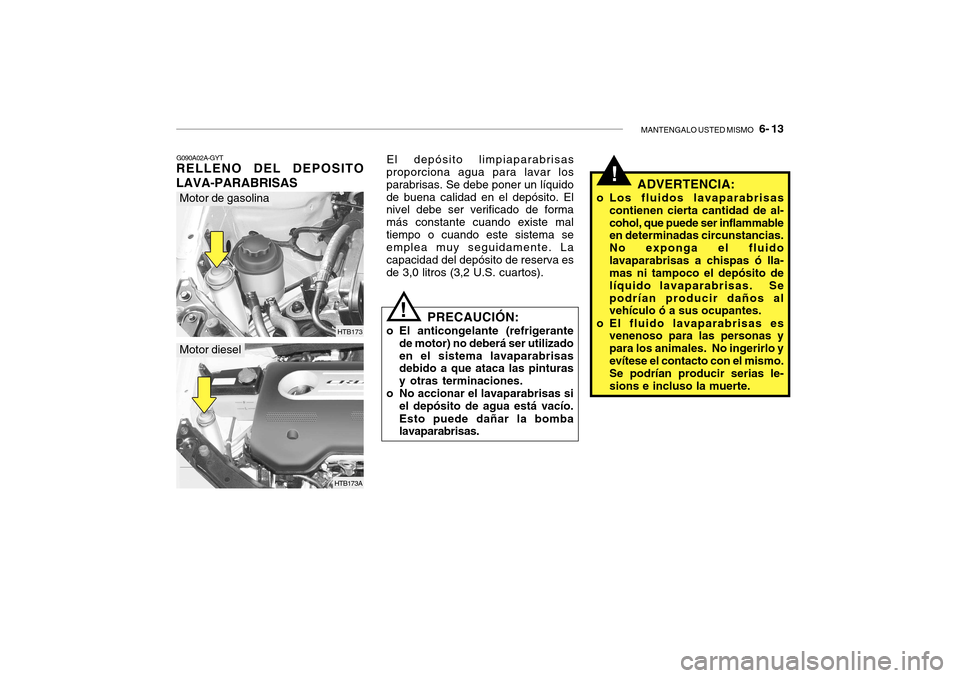

MANTENGALO USTED MISMO 6- 13
HTB173
G090A02A-GYT
RELLENO DEL DEPOSITO LAVA-PARABRISAS El depósito limpiaparabrisas
proporciona agua para lavar los parabrisas. Se debe poner un líquidode buena calidad en el depósito. El nivel debe ser verificado de forma más constante cuando existe maltiempo o cuando este sistema se emplea muy seguidamente. La capacidad del depósito de reserva esde 3,0 litros (3,2 U.S. cuartos).
PRECAUCIÓN:
o El anticongelante (refrigerante de motor) no deberá ser utilizadoen el sistema lavaparabrisas debido a que ataca las pinturas y otras terminaciones.
o No accionar el lavaparabrisas si el depósito de agua está vacío. Esto puede dañar la bomba lavaparabrisas.
!
!ADVERTENCIA:
o Los fluidos lavaparabrisas contienen cierta cantidad de al- cohol, que puede ser inflammable en determinadas circunstancias. No exponga el fluidolavaparabrisas a chispas ó lla- mas ni tampoco el depósito de líquido lavaparabrisas. Sepodrían producir daños al vehículo ó a sus ocupantes.
o El fluido lavaparabrisas es venenoso para las personas y para los animales. No ingerirlo yevítese el contacto con el mismo. Se podrían producir serias le- sions e incluso la muerte.
Motor de gasolina
HTB173A
Motor diesel

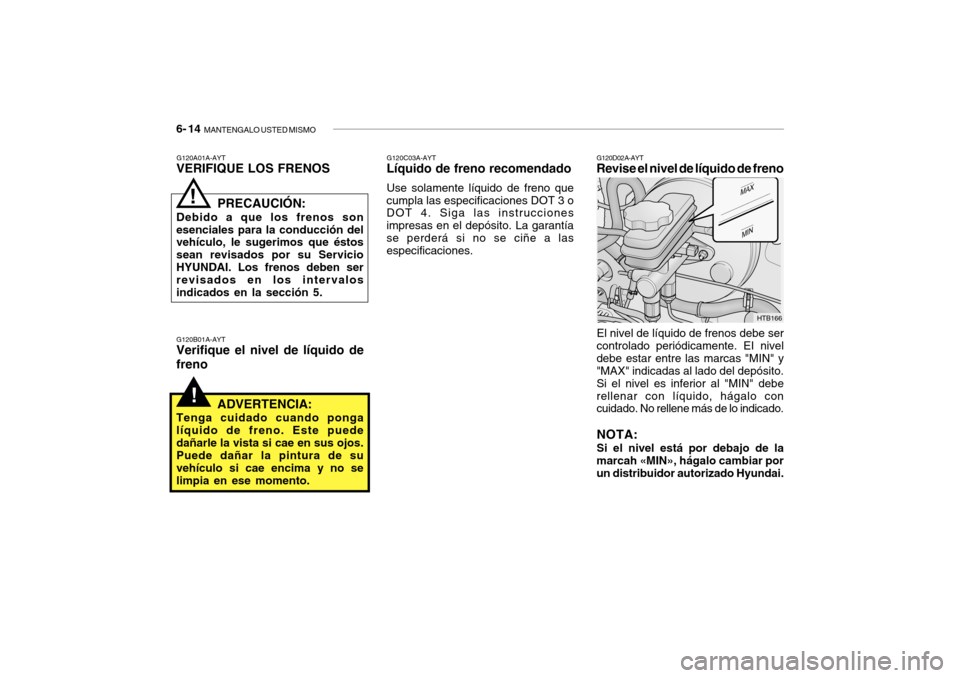

6- 14 MANTENGALO USTED MISMO
!
El nivel de líquido de frenos debe ser
controlado periódicamente. EI nivel debe estar entre las marcas "MIN" y "MAX" indicadas al lado del depósito. Si el nivel es inferior al "MIN" deberellenar con líquido, hágalo con cuidado. No rellene más de lo indicado.
NOTA: Si el nivel está por debajo de la
marcah «MIN», hágalo cambiar por un distribuidor autorizado Hyundai.
G120C03A-AYT
Líquido de freno recomendado
Use solamente líquido de freno que
cumpla las especificaciones DOT 3 o DOT 4. Siga las instrucciones impresas en el depósito. La garantíase perderá si no se ciñe a las especificaciones. G120D02A-AYT
Revise el nivel de líquido de freno
G120A01A-AYT
VERIFIQUE LOS FRENOS G120B01A-AYT Verifique el nivel de líquido de freno PRECAUCIÓN:
Debido a que los frenos son esenciales para la conducción del vehículo, le sugerimos que éstos sean revisados por su ServicioHYUNDAI. Los frenos deben ser revisados en los intervalos indicados en la sección 5.
!
ADVERTENCIA:
Tenga cuidado cuando ponga líquido de freno. Este puededañarle la vista si cae en sus ojos. Puede dañar la pintura de su vehículo si cae encima y no selimpia en ese momento.
HTB166

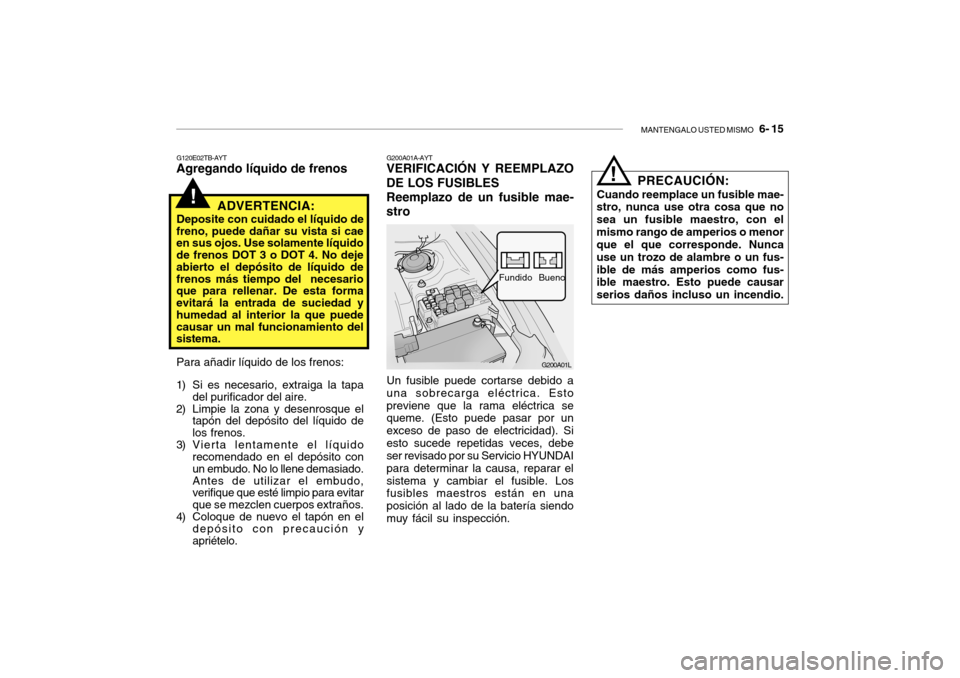

MANTENGALO USTED MISMO 6- 15
!
G120E02TB-AYT
Agregando líquido de frenos
ADVERTENCIA:
Deposite con cuidado el líquido de
freno, puede dañar su vista si cae en sus ojos. Use solamente líquido de frenos DOT 3 o DOT 4. No deje abierto el depósito de líquido de frenos más tiempo del necesario que para rellenar. De esta forma evitará la entrada de suciedad y humedad al interior la que puede causar un mal funcionamiento del sistema.
Para añadir líquido de los frenos:
1) Si es necesario, extraiga la tapa del purificador del aire.
2) Limpie la zona y desenrosque el tapón del depósito del líquido de los frenos.
3) Vierta lentamente el líquido
recomendado en el depósito con un embudo. No lo llene demasiado. Antes de utilizar el embudo, verifique que esté limpio para evitar que se mezclen cuerpos extraños.
4) Coloque de nuevo el tapón en el
depósito con precaución y apriételo.
G200A01L
Fundido
Bueno
G200A01A-AYT
VERIFICACIÓN Y REEMPLAZO DE LOS FUSIBLES Reemplazo de un fusible mae-stro
Un fusible puede cortarse debido a una sobrecarga eléctrica. Estopreviene que la rama eléctrica se queme. (Esto puede pasar por un exceso de paso de electricidad). Siesto sucede repetidas veces, debe ser revisado por su Servicio HYUNDAI para determinar la causa, reparar elsistema y cambiar el fusible. Los fusibles maestros están en una posición al lado de la batería siendomuy fácil su inspección. PRECAUCIÓN:
Cuando reemplace un fusible mae-
stro, nunca use otra cosa que nosea un fusible maestro, con elmismo rango de amperios o menor que el que corresponde. Nunca use un trozo de alambre o un fus-ible de más amperios como fus- ible maestro. Esto puede causar serios daños incluso un incendio.
!

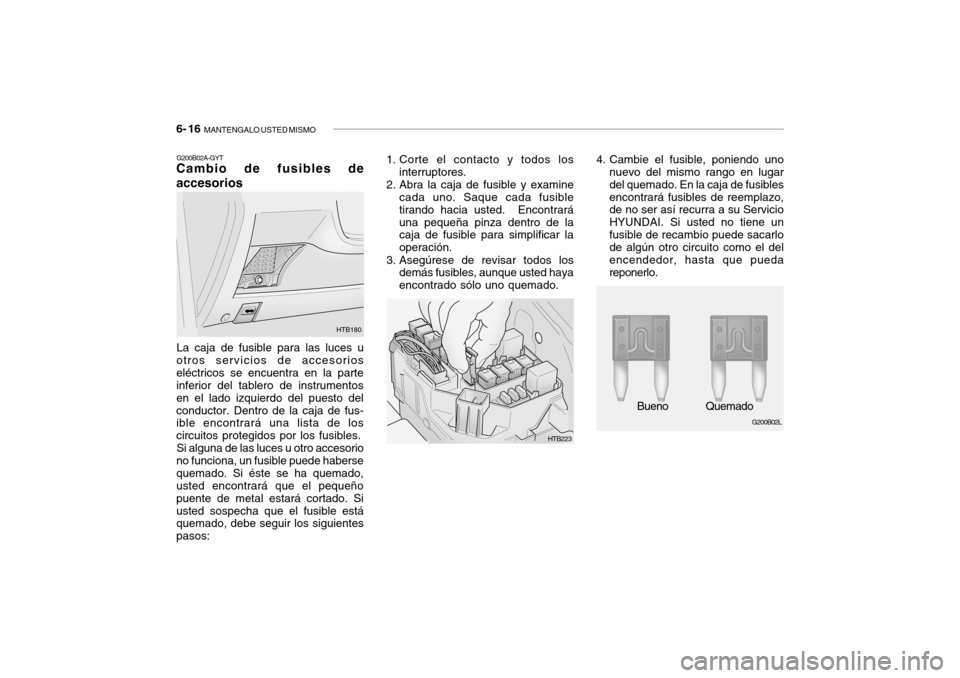

6- 16 MANTENGALO USTED MISMO
G200B02L
Bueno Quemado
1. Corte el contacto y todos los
interruptores.
2. Abra la caja de fusible y examine cada uno. Saque cada fusible tirando hacia usted. Encontraráuna pequeña pinza dentro de la caja de fusible para simplificar la operación.
3. Asegúrese de revisar todos los demás fusibles, aunque usted hayaencontrado sólo uno quemado.
HTB223 4. Cambie el fusible, poniendo uno
nuevo del mismo rango en lugar del quemado. En la caja de fusiblesencontrará fusibles de reemplazo, de no ser así recurra a su Servicio HYUNDAI. Si usted no tiene unfusible de recambio puede sacarlo de algún otro circuito como el del encendedor, hasta que puedareponerlo.
G200B02A-GYT
Cambio de fusibles de accesorios
HTB180
La caja de fusible para las luces u
otros servicios de accesorios eléctricos se encuentra en la parte inferior del tablero de instrumentos en el lado izquierdo del puesto delconductor. Dentro de la caja de fus- ible encontrará una lista de los circuitos protegidos por los fusibles. Si alguna de las luces u otro accesorio
no funciona, un fusible puede habersequemado. Si éste se ha quemado, usted encontrará que el pequeño puente de metal estará cortado. Siusted sospecha que el fusible está quemado, debe seguir los siguientes pasos:

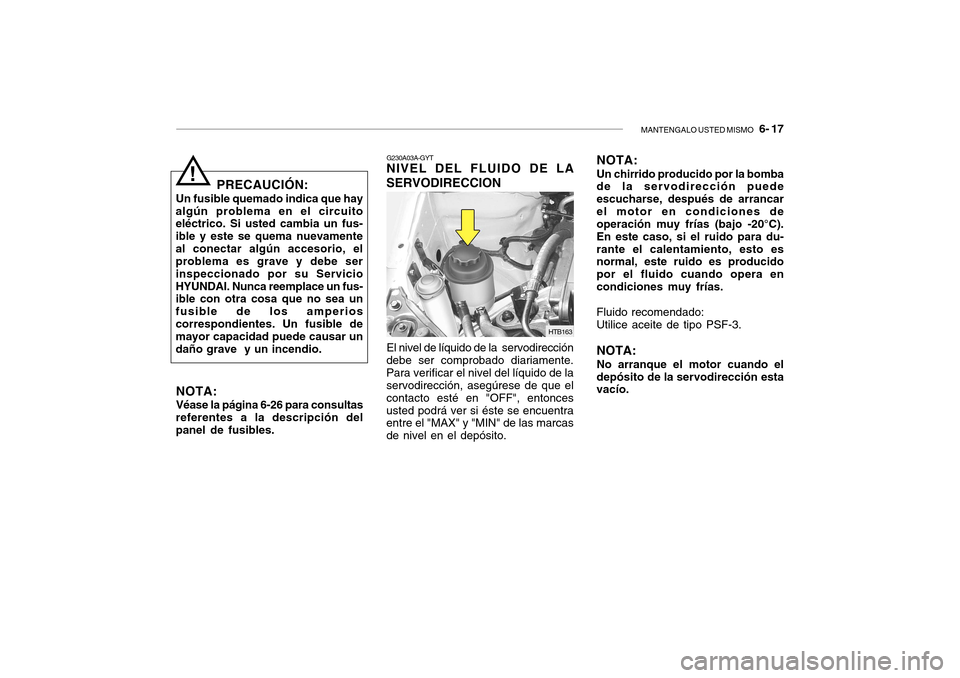

MANTENGALO USTED MISMO 6- 17
NOTA: Véase la página 6-26 para consultas
referentes a la descripción del panel de fusibles. PRECAUCIÓN:
Un fusible quemado indica que hay
algún problema en el circuito eléctrico. Si usted cambia un fus- ible y este se quema nuevamenteal conectar algún accesorio, el problema es grave y debe ser inspeccionado por su ServicioHYUNDAI. Nunca reemplace un fus- ible con otra cosa que no sea un fusible de los amperioscorrespondientes. Un fusible de mayor capacidad puede causar un daño grave y un incendio.
!
HTB163
G230A03A-GYT
NIVEL DEL FLUIDO DE LA SERVODIRECCION
El nivel de líquido de la servodirección
debe ser comprobado diariamente. Para verificar el nivel del líquido de la servodirección, asegúrese de que el contacto esté en "OFF", entoncesusted podrá ver si éste se encuentra entre el "MAX" y "MIN" de las marcas de nivel en el depósito. NOTA: Un chirrido producido por la bomba de la servodirección puede escucharse, después de arrancarel motor en condiciones de operación muy frías (bajo -20°C). En este caso, si el ruido para du-rante el calentamiento, esto es normal, este ruido es producido por el fluido cuando opera encondiciones muy frías. Fluido recomendado: Utilice aceite de tipo PSF-3. NOTA: No arranque el motor cuando el depósito de la servodirección esta vacío.

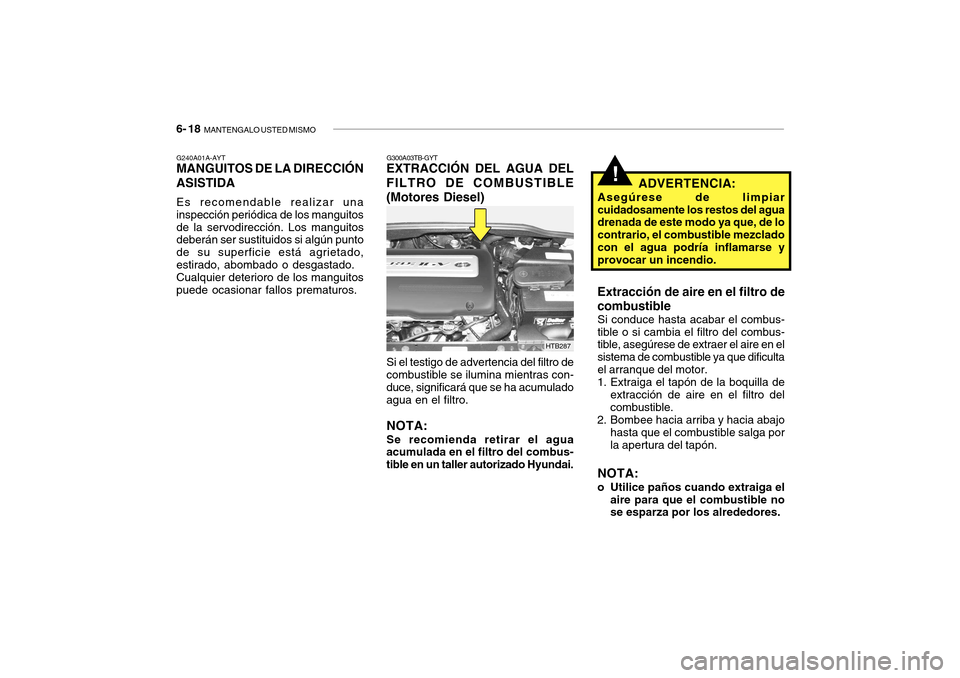

6- 18 MANTENGALO USTED MISMO
!ADVERTENCIA:
Asegúrese de limpiar cuidadosamente los restos del agua drenada de este modo ya que, de lo contrario, el combustible mezcladocon el agua podría inflamarse y provocar un incendio.
Extracción de aire en el filtro de combustible Si conduce hasta acabar el combus- tible o si cambia el filtro del combus- tible, asegúrese de extraer el aire en el sistema de combustible ya que dificultael arranque del motor.
1. Extraiga el tapón de la boquilla de extracción de aire en el filtro delcombustible.
2. Bombee hacia arriba y hacia abajo hasta que el combustible salga por la apertura del tapón.
NOTA:
o Utilice paños cuando extraiga el aire para que el combustible nose esparza por los alrededores.
G240A01A-AYT MANGUITOS DE LA DIRECCIÓN ASISTIDA Es recomendable realizar una
inspección periódica de los manguitosde la servodirección. Los manguitos deberán ser sustituidos si algún punto de su superficie está agrietado,estirado, abombado o desgastado.Cualquier deterioro de los manguitospuede ocasionar fallos prematuros.
G300A03TB-GYT
EXTRACCIÓN DEL AGUA DEL FILTRO DE COMBUSTIBLE (Motores Diesel)
HTB287
Si el testigo de advertencia del filtro de
combustible se ilumina mientras con- duce, significará que se ha acumuladoagua en el filtro.
NOTA: Se recomienda retirar el agua
acumulada en el filtro del combus- tible en un taller autorizado Hyundai.

MANTENGALO USTED MISMO 6- 19
G290A02FC-GYT
AJUSTE DE NIVELACIÓN DE LOS FAROS
Antes de realizar la nivelación de los faros asegúrese de lo siguiente.
1. Infle los neumáticos a la presión correcta.
2. Coloque el vehículo en terreno ll-
ano y empuje hacia abajo variasveces los parachoques delantero y trasero. Sitúe el vehículo a 3m de la pared de pruebas.
3. Compruebe que el vehículo esté descargado (excepto a plena cargade refrigerante, aceite de motor, carburante, rueda de repuesto, gato y herramientas).
4. Limpie los faros y enciéndalos (haz de cruce). 5. Abra el capó.
6. Trace la línea vertical (a través del
centro de cada faro) y la línea horizontal (a través del centro de cada faro) en la pantalla de nivelación.
Luego, dibuje una línea paralela a 30mm colocada debajo de la línea hori- zontal.
7. Ajuste cada línea de corte del haz de cruce con la línea paralela, usando un destornillador phillips - NIVELACIÓN VERTICAL.
8. Ajuste cada línea de corte del haz de cruce con cada línea vertical,usando un destornillador phillips - NIVELACIÓN HORIZONTAL.HTB269
Nivelación Vertical
Nivelación Horizon- tal
Si el vehículo ha sufrido una
reparación del frontal de la carroceríay se ha sustituido el conjunto de faro, se debe comprobar la nivelación del faro usando la pantalla de nivelación,como se muestra en la ilustración. Encienda los faros. (Posición de
cruce)
G290B01TB-GYT Ajuste después de la sustitución de un conjunto de faro
G290B01HR-1
L
W
H
H Línea de corte
Línea del suelo
"P"
Línea horizontal15mm (0,59in.)
30mm (1,18 in.) Línea Vertical
o Limpie el combustible del filtro
de combustible o de la bomba de inyección antes de arrancar elmotor para evitar fuegos.
o Para terminar, compruebe cada
pieza si el combustible está vertiendo.
