2007 Hyundai Getz Manual del propietario (in Spanish)

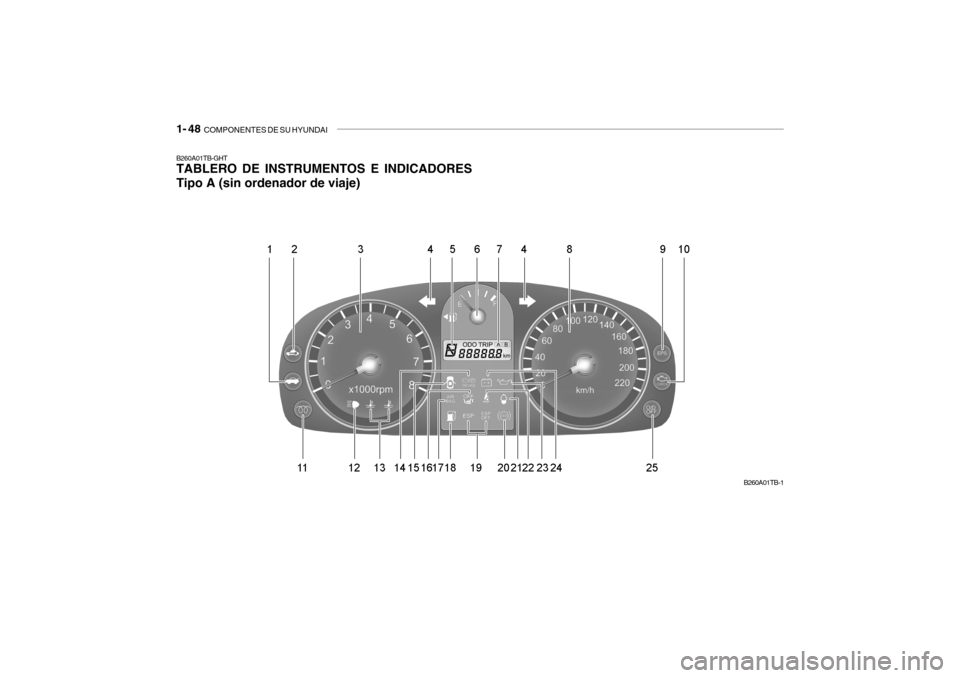

1- 48 COMPONENTES DE SU HYUNDAI
B260A01TB-1
B260A01TB-GHT TABLERO DE INSTRUMENTOS E INDICADORES Tipo A (sin ordenador de viaje)

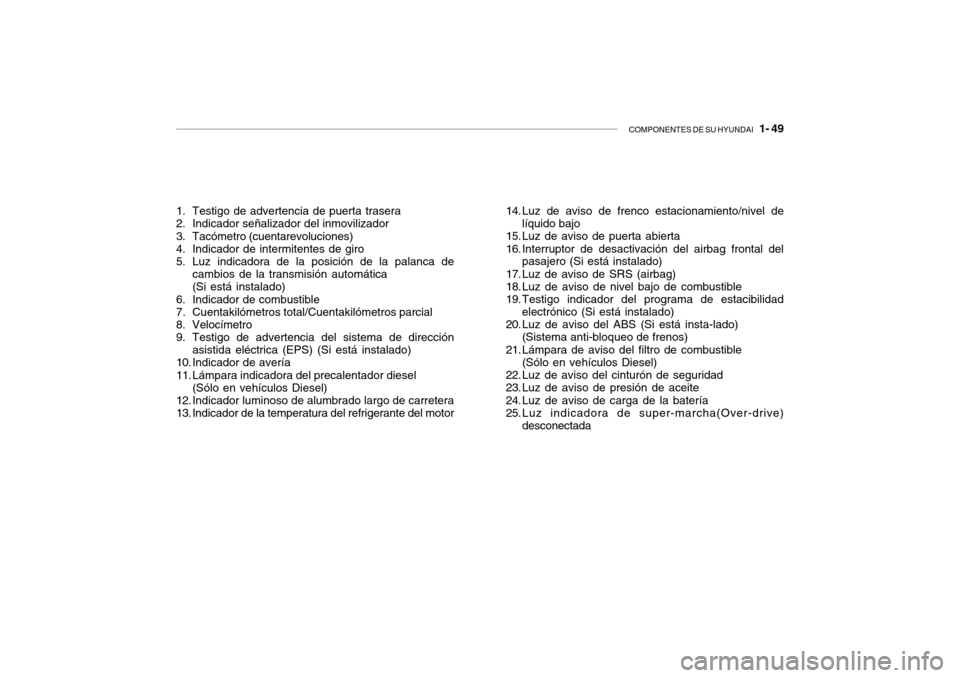

COMPONENTES DE SU HYUNDAI 1- 49
1. Testigo de advertencia de puerta trasera
2. Indicador señalizador del inmovilizador
3. Tacómetro (cuentarevoluciones)
4. Indicador de intermitentes de giro
5. Luz indicadora de la posición de la palanca de
cambios de la transmisión automática (Si está instalado)
6. Indicador de combustible
7. Cuentakilómetros total/Cuentakilómetros parcial
8. Velocímetro
9. Testigo de advertencia del sistema de dirección asistida eléctrica (EPS) (Si está instalado)
10. Indicador de avería
11. Lámpara indicadora del precalentador diesel (Sólo en vehículos Diesel)
12. Indicador luminoso de alumbrado largo de carretera
13. Indicador de la temperatura del refrigerante del motor 14. Luz de aviso de frenco estacionamiento/nivel de
líquido bajo
15. Luz de aviso de puerta abierta
16. Interruptor de desactivación del airbag frontal del pasajero (Si está instalado)
17. Luz de aviso de SRS (airbag)
18. Luz de aviso de nivel bajo de combustible
19. Testigo indicador del programa de estacibilidad electrónico (Si está instalado)
20. Luz de aviso del ABS (Si está insta-lado) (Sistema anti-bloqueo de frenos)
21. Lámpara de aviso del filtro de combustible (Sólo en vehículos Diesel)
22. Luz de aviso del cinturón de seguridad
23. Luz de aviso de presión de aceite
24. Luz de aviso de carga de la batería
25.Luz indicadora de super-marcha(Over-drive) desconectada

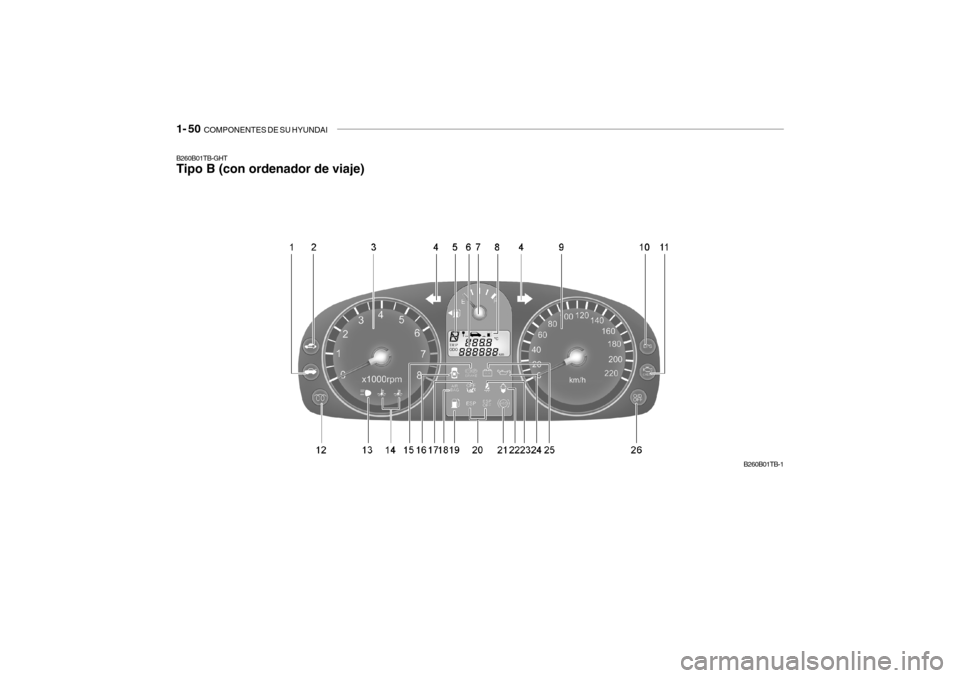

1- 50 COMPONENTES DE SU HYUNDAI
B260B01TB-GHT Tipo B (con ordenador de viaje)
B260B01TB-1

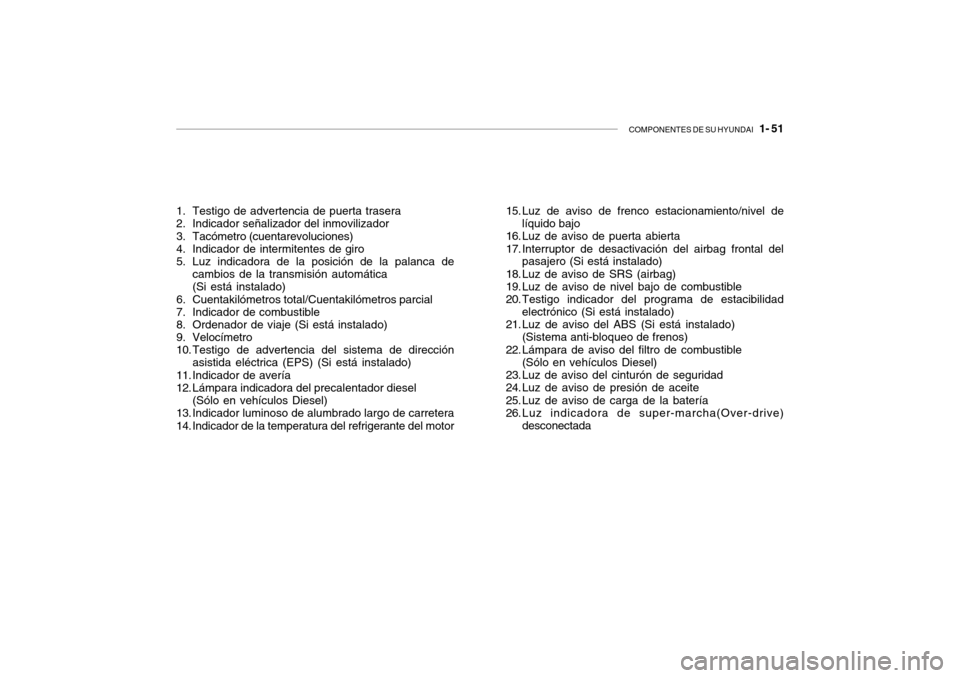

COMPONENTES DE SU HYUNDAI 1- 51
1. Testigo de advertencia de puerta trasera
2. Indicador señalizador del inmovilizador
3. Tacómetro (cuentarevoluciones)
4. Indicador de intermitentes de giro
5. Luz indicadora de la posición de la palanca de
cambios de la transmisión automática (Si está instalado)
6. Cuentakilómetros total/Cuentakilómetros parcial
7. Indicador de combustible
8. Ordenador de viaje (Si está instalado)
9. Velocímetro
10. Testigo de advertencia del sistema de dirección asistida eléctrica (EPS) (Si está instalado)
11. Indicador de avería
12. Lámpara indicadora del precalentador diesel (Sólo en vehículos Diesel)
13. Indicador luminoso de alumbrado largo de carretera
14. Indicador de la temperatura del refrigerante del motor 15. Luz de aviso de frenco estacionamiento/nivel de
líquido bajo
16. Luz de aviso de puerta abierta
17. Interruptor de desactivación del airbag frontal del pasajero (Si está instalado)
18. Luz de aviso de SRS (airbag)
19. Luz de aviso de nivel bajo de combustible
20. Testigo indicador del programa de estacibilidad electrónico (Si está instalado)
21. Luz de aviso del ABS (Si está instalado) (Sistema anti-bloqueo de frenos)
22. Lámpara de aviso del filtro de combustible (Sólo en vehículos Diesel)
23. Luz de aviso del cinturón de seguridad
24. Luz de aviso de presión de aceite
25. Luz de aviso de carga de la batería
26.Luz indicadora de super-marcha(Over-drive) desconectada

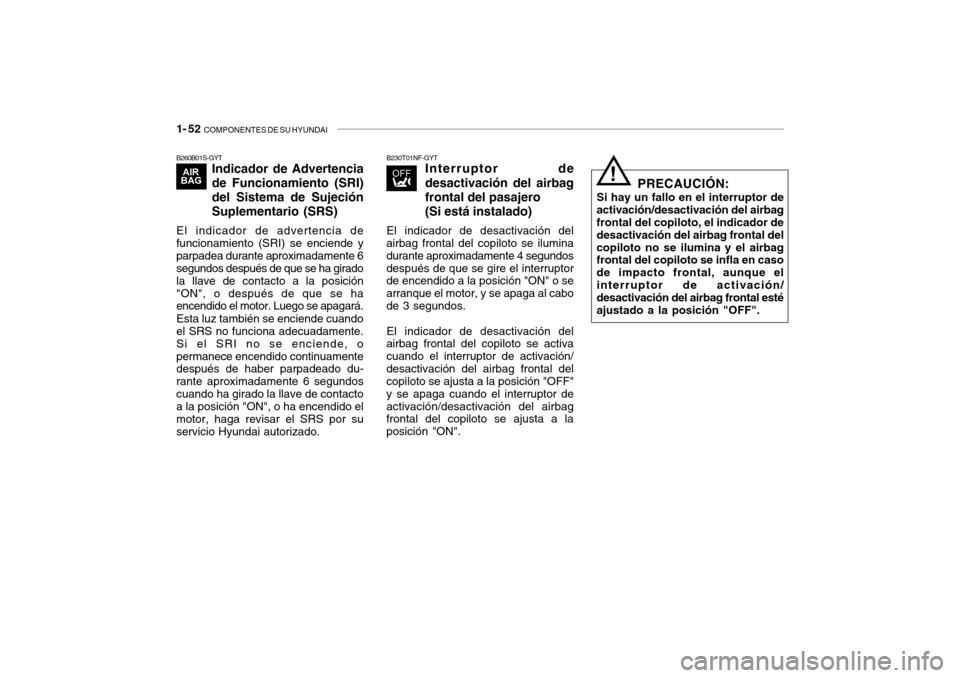

1- 52 COMPONENTES DE SU HYUNDAI
B260B01S-GYT
Indicador de Advertencia de Funcionamiento (SRI)del Sistema de SujeciónSuplementario (SRS)
El indicador de advertencia de funcionamiento (SRI) se enciende yparpadea durante aproximadamente 6 segundos después de que se ha girado la llave de contacto a la posición"ON", o después de que se ha encendido el motor. Luego se apagará. Esta luz también se enciende cuando el SRS no funciona adecuadamente.Si el SRI no se enciende, opermanece encendido continuamente después de haber parpadeado du- rante aproximadamente 6 segundoscuando ha girado la llave de contacto a la posición "ON", o ha encendido el motor, haga revisar el SRS por suservicio Hyundai autorizado.B230T01NF-GYT Interruptor de desactivación del airbag frontal del pasajero(Si está instalado)
El indicador de desactivación del
airbag frontal del copiloto se ilumina durante aproximadamente 4 segundosdespués de que se gire el interruptor de encendido a la posición "ON" o se arranque el motor, y se apaga al cabode 3 segundos.
El indicador de desactivación del
airbag frontal del copiloto se activacuando el interruptor de activación/desactivación del airbag frontal del copiloto se ajusta a la posición "OFF" y se apaga cuando el interruptor deactivación/desactivación del airbag frontal del copiloto se ajusta a la posición "ON".
! PRECAUCIÓN:
Si hay un fallo en el interruptor de
activación/desactivación del airbag frontal del copiloto, el indicador de desactivación del airbag frontal delcopiloto no se ilumina y el airbag frontal del copiloto se infla en caso de impacto frontal, aunque elinterruptor de activación/ desactivación del airbag frontal esté ajustado a la posición "OFF".

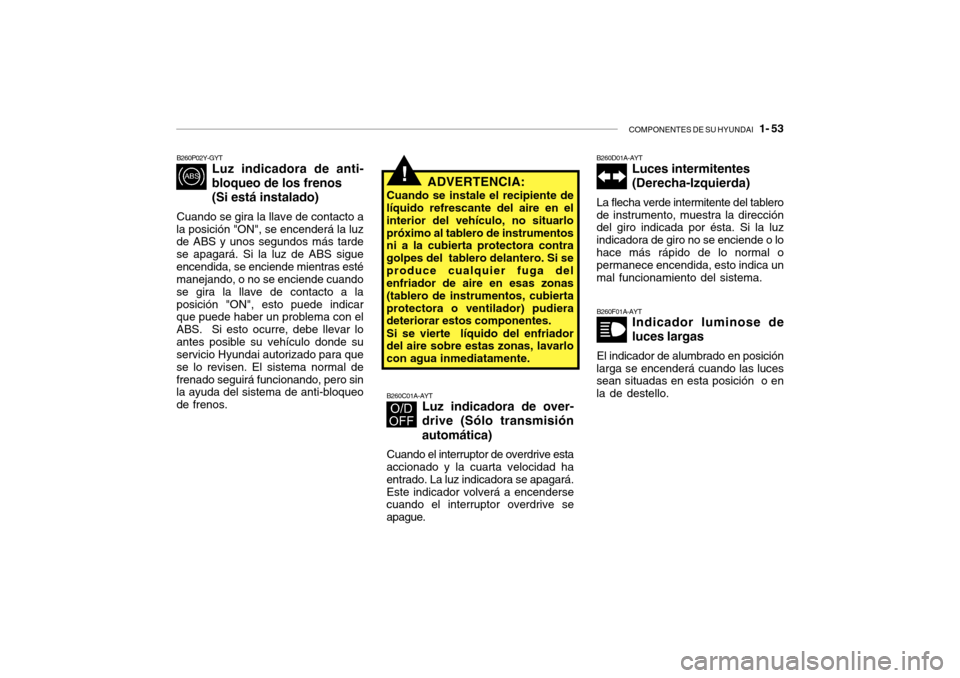

COMPONENTES DE SU HYUNDAI 1- 53
!
B260P02Y-GYT
Luz indicadora de anti- bloqueo de los frenos (Si está instalado)
Cuando se gira la llave de contacto a
la posición "ON", se encenderá la luz de ABS y unos segundos más tarde se apagará. Si la luz de ABS sigueencendida, se enciende mientras esté manejando, o no se enciende cuando se gira la llave de contacto a laposición "ON", esto puede indicar que puede haber un problema con el ABS. Si esto ocurre, debe llevar loantes posible su vehículo donde su servicio Hyundai autorizado para que se lo revisen. El sistema normal defrenado seguirá funcionando, pero sin la ayuda del sistema de anti-bloqueo de frenos. B260C01A-AYT
Luz indicadora de over- drive (Sólo transmisión automática)
Cuando el interruptor de overdrive esta
accionado y la cuarta velocidad ha entrado. La luz indicadora se apagará.Este indicador volverá a encenderse cuando el interruptor overdrive se apague. ADVERTENCIA:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlopróximo al tablero de instrumentos ni a la cubierta protectora contra golpes del tablero delantero. Si seproduce cualquier fuga del enfriador de aire en esas zonas (tablero de instrumentos, cubiertaprotectora o ventilador) pudiera deteriorar estos componentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con agua inmediatamente.
B260F01A-AYT Indicador luminose de luces largas
El indicador de alumbrado en posición
larga se encenderá cuando las luces sean situadas en esta posición o en la de destello.
B260D01A-AYT Luces intermitentes (Derecha-Izquierda)
La flecha verde intermitente del tablero de instrumento, muestra la dirección del giro indicada por ésta. Si la luz indicadora de giro no se enciende o lohace más rápido de lo normal o permanece encendida, esto indica un mal funcionamiento del sistema.

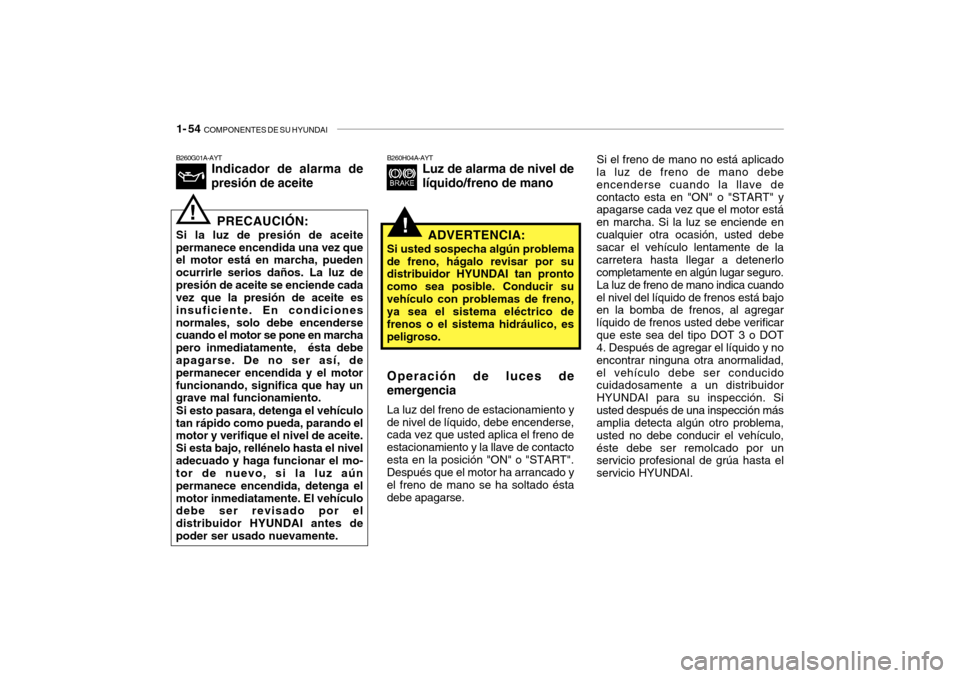

1- 54 COMPONENTES DE SU HYUNDAI
Si el freno de mano no está aplicado
la luz de freno de mano debe encenderse cuando la llave decontacto esta en "ON" o "START" y apagarse cada vez que el motor está en marcha. Si la luz se enciende encualquier otra ocasión, usted debe sacar el vehículo lentamente de la carretera hasta llegar a detenerlocompletamente en algún lugar seguro.
La luz de freno de mano indica cuando
el nivel del líquido de frenos está bajo en la bomba de frenos, al agregar líquido de frenos usted debe verificarque este sea del tipo DOT 3 o DOT 4. Después de agregar el líquido y no encontrar ninguna otra anormalidad,el vehículo debe ser conducido cuidadosamente a un distribuidor HYUNDAI para su inspección. Siusted después de una inspección más amplia detecta algún otro problema, usted no debe conducir el vehículo,éste debe ser remolcado por un servicio profesional de grúa hasta el servicio HYUNDAI.
!
B260G01A-AYT Indicador de alarma de
presión de aceiteB260H04A-AYT Luz de alarma de nivel de líquido/freno de mano
PRECAUCIÓN:
Si la luz de presión de aceite
permanece encendida una vez que el motor está en marcha, pueden ocurrirle serios daños. La luz depresión de aceite se enciende cada vez que la presión de aceite es insuficiente. En condicionesnormales, solo debe encenderse cuando el motor se pone en marcha pero inmediatamente, ésta debe apagarse. De no ser así, de permanecer encendida y el motorfuncionando, significa que hay un grave mal funcionamiento.
Si esto pasara, detenga el vehículo
tan rápido como pueda, parando elmotor y verifique el nivel de aceite. Si esta bajo, rellénelo hasta el niveladecuado y haga funcionar el mo- tor de nuevo, si la luz aún permanece encendida, detenga elmotor inmediatamente. El vehículo debe ser revisado por el distribuidor HYUNDAI antes depoder ser usado nuevamente.!
ADVERTENCIA:
Si usted sospecha algún problema de freno, hágalo revisar por su distribuidor HYUNDAI tan pronto como sea posible. Conducir suvehículo con problemas de freno, ya sea el sistema eléctrico de frenos o el sistema hidráulico, espeligroso. Operación de luces de emergencia La luz del freno de estacionamiento y de nivel de líquido, debe encenderse, cada vez que usted aplica el freno de estacionamiento y la llave de contactoesta en la posición "ON" o "START". Después que el motor ha arrancado y el freno de mano se ha soltado éstadebe apagarse.

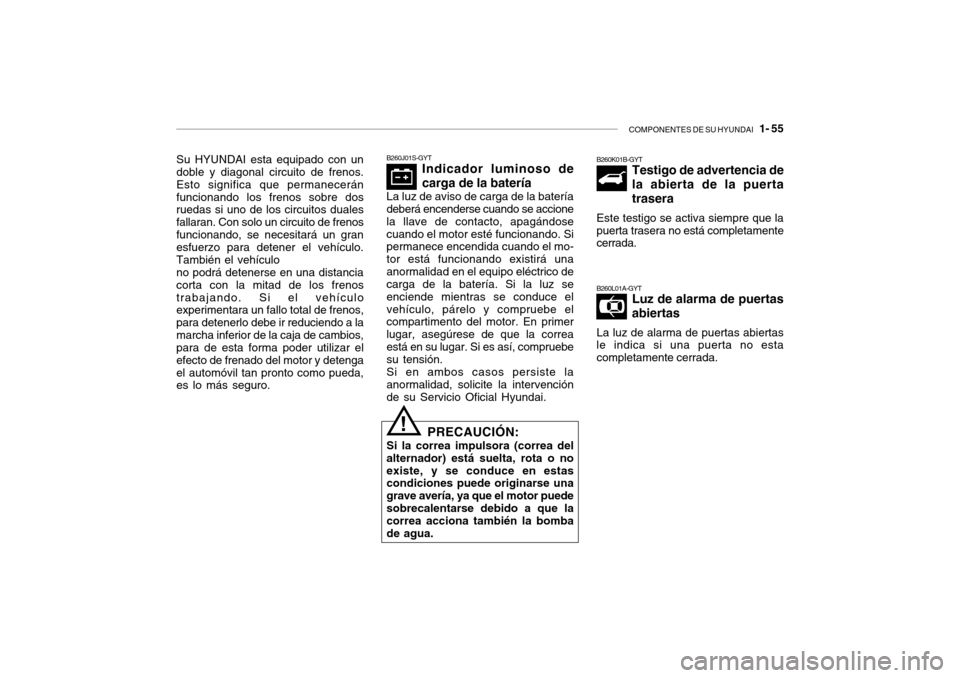

COMPONENTES DE SU HYUNDAI 1- 55
Su HYUNDAI esta equipado con un doble y diagonal circuito de frenos. Esto significa que permaneceránfuncionando los frenos sobre dos ruedas si uno de los circuitos duales fallaran. Con solo un circuito de frenosfuncionando, se necesitará un gran esfuerzo para detener el vehículo. También el vehículono podrá detenerse en una distanciacorta con la mitad de los frenostrabajando. Si el vehículo experimentara un fallo total de frenos, para detenerlo debe ir reduciendo a lamarcha inferior de la caja de cambios, para de esta forma poder utilizar el efecto de frenado del motor y detengael automóvil tan pronto como pueda, es lo más seguro. B260J01S-GYT
Indicador luminoso de carga de la batería
La luz de aviso de carga de la batería deberá encenderse cuando se accione la llave de contacto, apagándosecuando el motor esté funcionando. Si permanece encendida cuando el mo- tor está funcionando existirá unaanormalidad en el equipo eléctrico de carga de la batería. Si la luz se enciende mientras se conduce elvehículo, párelo y compruebe el compartimento del motor. En primer lugar, asegúrese de que la correaestá en su lugar. Si es así, compruebe su tensión. Si en ambos casos persiste la anormalidad, solicite la intervención de su Servicio Oficial Hyundai.
PRECAUCIÓN:
Si la correa impulsora (correa del alternador) está suelta, rota o noexiste, y se conduce en estas condiciones puede originarse una grave avería, ya que el motor puedesobrecalentarse debido a que la correa acciona también la bomba de agua.! B260L01A-GYT
Luz de alarma de puertas
abiertas
La luz de alarma de puertas abiertas le indica si una puerta no esta completamente cerrada.
B260K01B-GYT
Testigo de advertencia de
la abierta de la puerta trasera
Este testigo se activa siempre que la puerta trasera no está completamente cerrada.
