2007 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

48
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

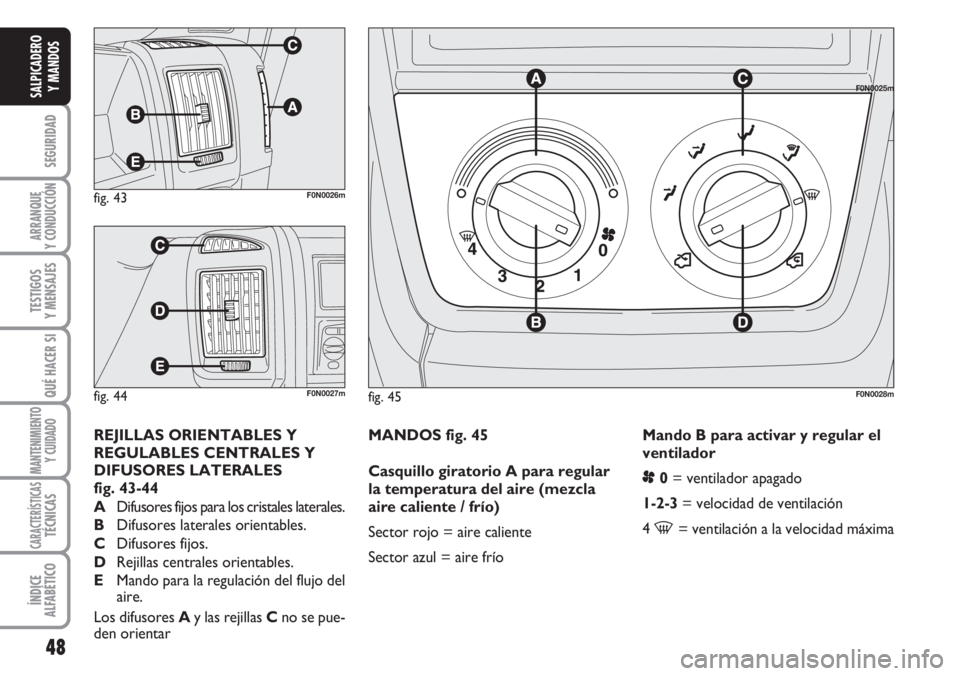

MANDOS fig. 45
Casquillo giratorio A para regular
la temperatura del aire (mezcla
aire caliente / frío)
Sector rojo = aire caliente
Sector azul = aire fríoMando B para activar y regular el
ventilador
p0= ventilador apagado
1-2-3= velocidad de ventilación
4
-= ventilación a la velocidad máxima
fig. 45F0N0028m
fig. 43F0N0026m
fig. 44F0N0027m
REJILLAS ORIENTABLES Y
REGULABLES CENTRALES Y
DIFUSORES LATERALES
fig. 43-44
ADifusores fijos para los cristales laterales.
BDifusores laterales orientables.
CDifusores fijos.
DRejillas centrales orientables.
EMando para la regulación del flujo del
aire.
Los difusores A y las rejillas C no se pue-
den orientar
F0N0025m

49
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
49

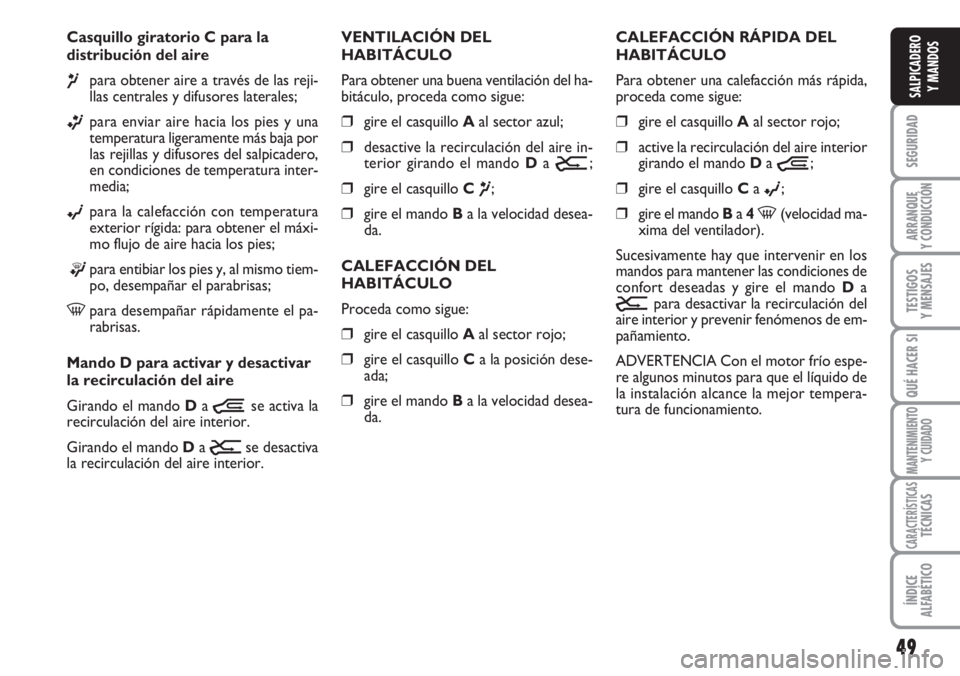

Casquillo giratorio C para la
distribución del aire
¶para obtener aire a través de las reji-
llas centrales y difusores laterales;
ßpara enviar aire hacia los pies y una
temperatura ligeramente más baja por
las rejillas y difusores del salpicadero,
en condiciones de temperatura inter-
media;
©para la calefacción con temperatura
exterior rígida: para obtener el máxi-
mo flujo de aire hacia los pies;
®para entibiar los pies y, al mismo tiem-
po, desempañar el parabrisas;
-para desempañar rápidamente el pa-
rabrisas.
Mando D para activar y desactivar
la recirculación del aire
Girando el mando Da
Òse activa la
recirculación del aire interior.
Girando el mando Da
Úse desactiva
la recirculación del aire interior.CALEFACCIÓN RÁPIDA DEL
HABITÁCULO
Para obtener una calefacción más rápida,
proceda come sigue:
❒gire el casquillo Aal sector rojo;
❒active la recirculación del aire interior
girando el mando Da
Ò;
❒gire el casquillo Ca ©;
❒gire el mando Ba 4-(velocidad ma-
xima del ventilador).
Sucesivamente hay que intervenir en los
mandos para mantener las condiciones de
confort deseadas y gire el mando Da
Úpara desactivar la recirculación del
aire interior y prevenir fenómenos de em-
pañamiento.
ADVERTENCIA Con el motor frío espe-
re algunos minutos para que el líquido de
la instalación alcance la mejor tempera-
tura de funcionamiento. VENTILACIÓN DEL
HABITÁCULO
Para obtener una buena ventilación del ha-
bitáculo, proceda como sigue:
❒gire el casquillo Aal sector azul;
❒desactive la recirculación del aire in-
terior girando el mando Da
Ú;
❒gire el casquillo C¶;
❒gire el mando Ba la velocidad desea-
da.
CALEFACCIÓN DEL
HABITÁCULO
Proceda como sigue:
❒gire el casquillo Aal sector rojo;
❒gire el casquillo Ca la posición dese-
ada;
❒gire el mando Ba la velocidad desea-
da.

50
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA DE
LOS CRISTALES DELANTEROS
(PARABRISAS Y CRISTALES
LATERALES)
Proceda como sigue:
❒gire el casquillo Aal sector rojo;
❒desactive la recirculación del aire in-
terior girando el mando D a
Ú;
❒gire el casquillo C-;
❒gire el mando Ba 4-(velocidad ma-
xima del ventilador).
Una vez desempañados / descongelados el
parabrisas y los cristales, mueva los man-
dos para mantener las condiciones de con-
fort deseadas.ADVERTENCIA para garantizar un rápi-
do desempañamiento / descongelación,
en caso que el vehículo esté equipado con
calefactor auxiliar y estuviese activado (de-
bajo del asiento delantero o trasero en las
versiones Panorama y Combi) , proceda a
desactivarlo pulsando la tecla F(led apa-
gado) ubicada en el panel de mando
fig. 46.

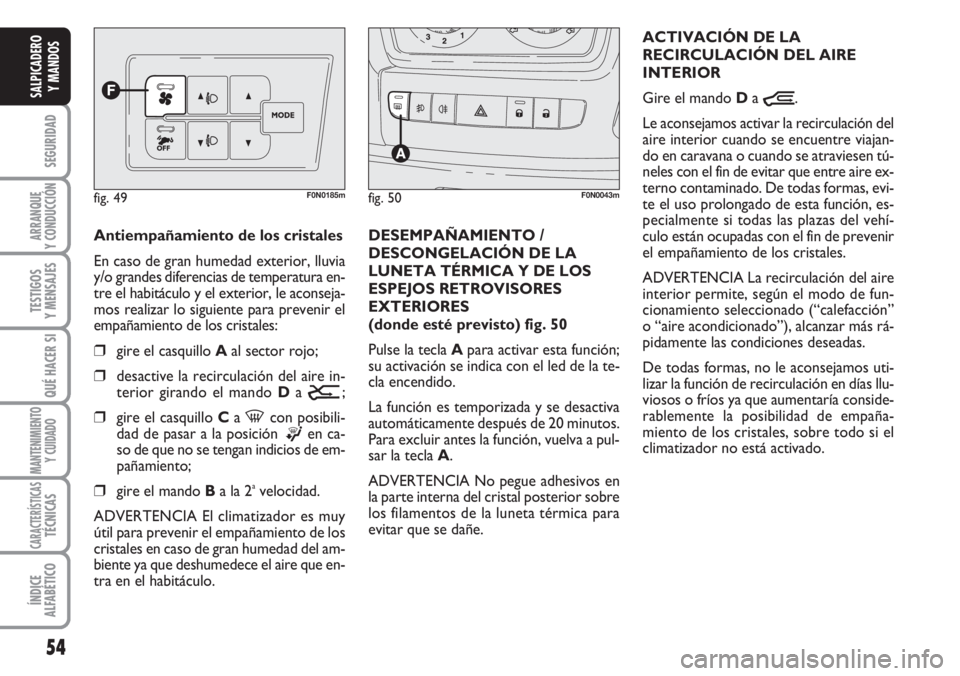

Antiempañamiento de los cristales
En caso de gran humedad exterior, lluvia
y/o grandes diferencias de temperatura en-
tre el habitáculo y el exterior, le aconseja-
mos realizar lo siguiente para prevenir el
empañamiento de los cristales:
❒gire el casquillo Aal sector rojo;
❒desactive la recirculación del aire in-
terior girando el mando D a
Ú;
❒gire el casquillo C-- con posibili-
dad de pasar a la posición
®en ca-
so de que no se tengan indicios de em-
pañamiento;
❒gire el mando Ba la 2a velocidad.DESEMPAÑAMIENTO /
DESCONGELACIÓN DE LA
LUNETA TÉRMICA Y DE LOS
ESPEJOS RETROVISORES
EXTERIORES
(donde esté previsto) fig. 47
Pulse la tecla Apara activar esta función;
su activación se indica con el led de la te-
cla encendido.
La función es temporizada y se desactiva
automáticamente después de 20 minutos.
Para excluir antes la función, vuelva a pul-
sar la tecla A.
ADVERTENCIA No pegue adhesivos en
la parte interna del cristal posterior sobre
los filamentos de la luneta térmica para
evitar que se dañe.
fig. 47F0N0043mfig. 46F0N0185m

51
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

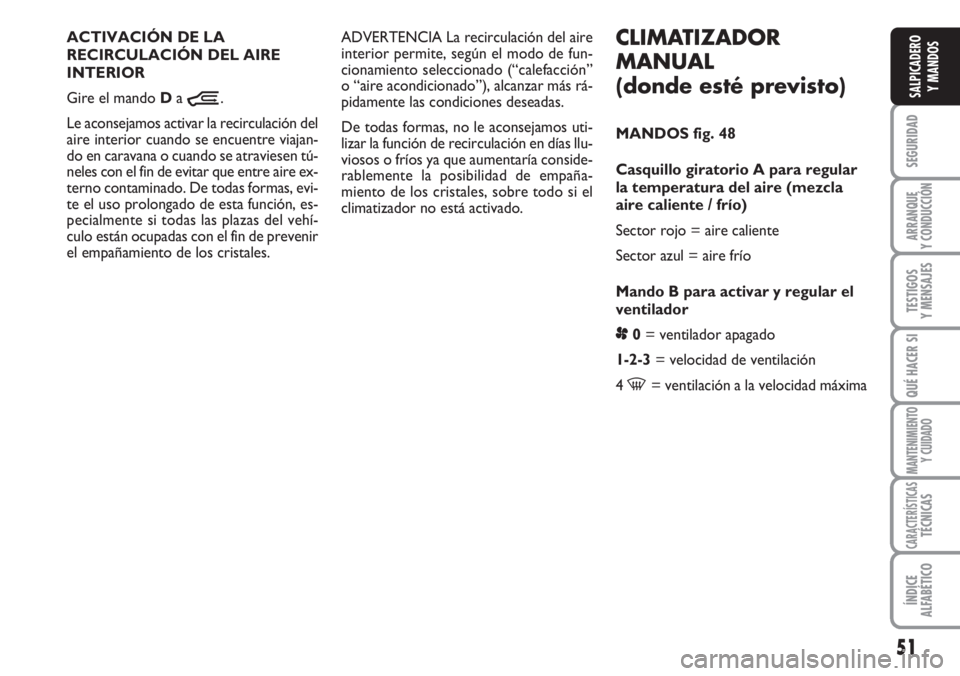

CLIMATIZADOR
MANUAL
(donde esté previsto)
MANDOS fig. 48
Casquillo giratorio A para regular
la temperatura del aire (mezcla
aire caliente / frío)
Sector rojo = aire caliente
Sector azul = aire frío
Mando B para activar y regular el
ventilador
p0= ventilador apagado
1-2-3= velocidad de ventilación
4
-= ventilación a la velocidad máxima ACTIVACIÓN DE LA
RECIRCULACIÓN DEL AIRE
INTERIOR
Gire el mando D a
Ò.
Le aconsejamos activar la recirculación del
aire interior cuando se encuentre viajan-
do en caravana o cuando se atraviesen tú-
neles con el fin de evitar que entre aire ex-
terno contaminado. De todas formas, evi-
te el uso prolongado de esta función, es-
pecialmente si todas las plazas del vehí-
culo están ocupadas con el fin de prevenir
el empañamiento de los cristales.ADVERTENCIA La recirculación del aire
interior permite, según el modo de fun-
cionamiento seleccionado (“calefacción”
o “aire acondicionado”), alcanzar más rá-
pidamente las condiciones deseadas.
De todas formas, no le aconsejamos uti-
lizar la función de recirculación en días llu-
viosos o fríos ya que aumentaría conside-
rablemente la posibilidad de empaña-
miento de los cristales, sobre todo si el
climatizador no está activado.

52
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

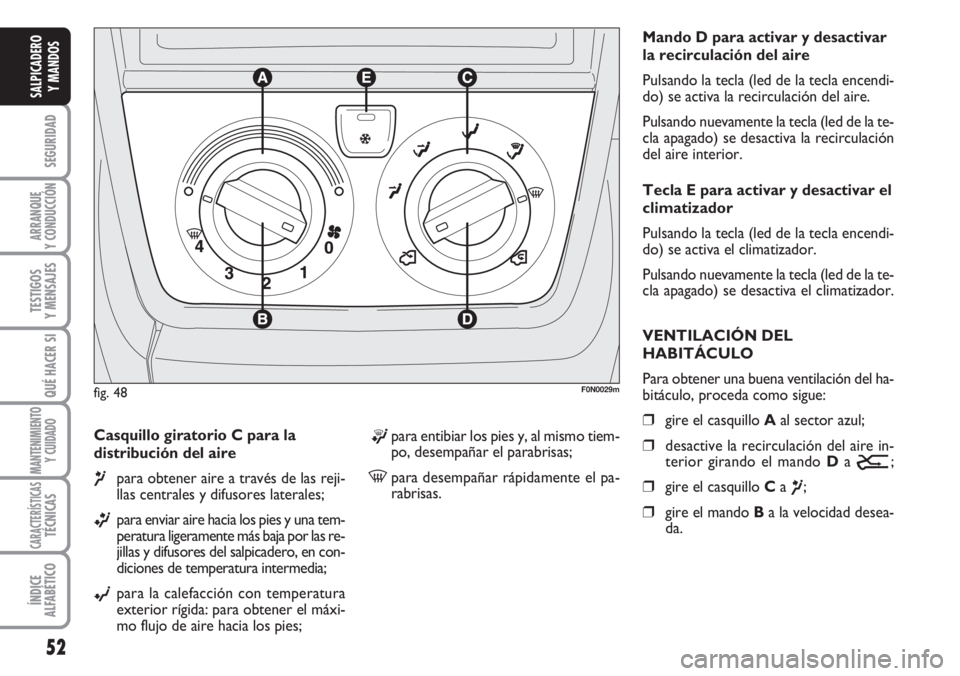

Casquillo giratorio C para la
distribución del aire
¶para obtener aire a través de las reji-
llas centrales y difusores laterales;
ßpara enviar aire hacia los pies y una tem-
peratura ligeramente más baja por las re-
jillas y difusores del salpicadero, en con-
diciones de temperatura intermedia;
©para la calefacción con temperatura
exterior rígida: para obtener el máxi-
mo flujo de aire hacia los pies;Mando D para activar y desactivar
la recirculación del aire
Pulsando la tecla (led de la tecla encendi-
do) se activa la recirculación del aire.
Pulsando nuevamente la tecla (led de la te-
cla apagado) se desactiva la recirculación
del aire interior.
Tecla E para activar y desactivar el
climatizador
Pulsando la tecla (led de la tecla encendi-
do) se activa el climatizador.
Pulsando nuevamente la tecla (led de la te-
cla apagado) se desactiva el climatizador.
VENTILACIÓN DEL
HABITÁCULO
Para obtener una buena ventilación del ha-
bitáculo, proceda como sigue:
❒gire el casquillo Aal sector azul;
❒desactive la recirculación del aire in-
terior girando el mando Da
Ú;
❒gire el casquillo Ca ¶;
❒gire el mando Ba la velocidad desea-
da.
fig. 48F0N0029m
®para entibiar los pies y, al mismo tiem-
po, desempañar el parabrisas;
-para desempañar rápidamente el pa-
rabrisas.

53
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

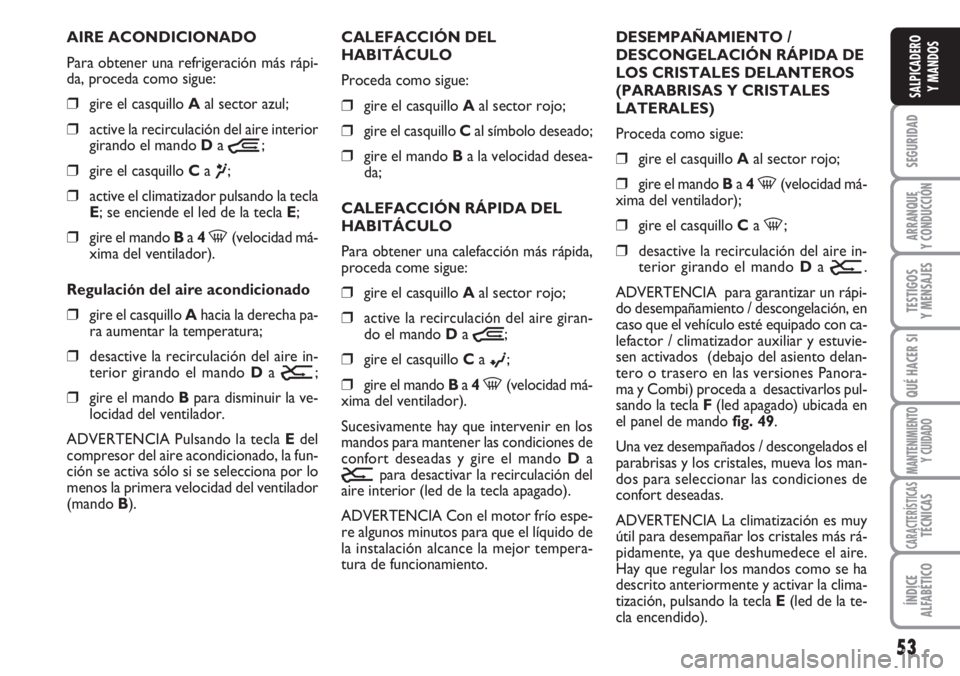

AIRE ACONDICIONADO
Para obtener una refrigeración más rápi-
da, proceda como sigue:
❒gire el casquillo Aal sector azul;
❒active la recirculación del aire interior
girando el mando Da
Ò;
❒gire el casquillo Ca ¶;
❒active el climatizador pulsando la tecla
E; se enciende el led de la tecla E;
❒gire el mando Ba 4-(velocidad má-
xima del ventilador).
Regulación del aire acondicionado
❒gire el casquillo Ahacia la derecha pa-
ra aumentar la temperatura;
❒desactive la recirculación del aire in-
terior girando el mando Da
Ú;
❒gire el mando Bpara disminuir la ve-
locidad del ventilador.
ADVERTENCIA Pulsando la tecla Edel
compresor del aire acondicionado, la fun-
ción se activa sólo si se selecciona por lo
menos la primera velocidad del ventilador
(mando B).CALEFACCIÓN DEL
HABITÁCULO
Proceda como sigue:
❒gire el casquillo Aal sector rojo;
❒gire el casquillo Cal símbolo deseado;
❒gire el mando Ba la velocidad desea-
da;
CALEFACCIÓN RÁPIDA DEL
HABITÁCULO
Para obtener una calefacción más rápida,
proceda come sigue:
❒gire el casquillo Aal sector rojo;
❒active la recirculación del aire giran-
do el mando Da
Ò;
❒gire el casquillo Ca ©;
❒gire el mando Ba 4-(velocidad má-
xima del ventilador).
Sucesivamente hay que intervenir en los
mandos para mantener las condiciones de
confort deseadas y gire el mando Da
Úpara desactivar la recirculación del
aire interior (led de la tecla apagado).
ADVERTENCIA Con el motor frío espe-
re algunos minutos para que el líquido de
la instalación alcance la mejor tempera-
tura de funcionamiento.DESEMPAÑAMIENTO /
DESCONGELACIÓN RÁPIDA DE
LOS CRISTALES DELANTEROS
(PARABRISAS Y CRISTALES
LATERALES)
Proceda como sigue:
❒gire el casquillo Aal sector rojo;
❒gire el mando Ba 4-(velocidad má-
xima del ventilador);
❒gire el casquillo Ca -;
❒desactive la recirculación del aire in-
terior girando el mando D a
Ú.
ADVERTENCIA para garantizar un rápi-
do desempañamiento / descongelación, en
caso que el vehículo esté equipado con ca-
lefactor / climatizador auxiliar y estuvie-
sen activados (debajo del asiento delan-
tero o trasero en las versiones Panora-
ma y Combi) proceda a desactivarlos pul-
sando la tecla F (led apagado) ubicada en
el panel de mandofig. 49.
Una vez desempañados / descongelados el
parabrisas y los cristales, mueva los man-
dos para seleccionar las condiciones de
confort deseadas.
ADVERTENCIA La climatización es muy
útil para desempañar los cristales más rá-
pidamente, ya que deshumedece el aire.
Hay que regular los mandos como se ha
descrito anteriormente y activar la clima-
tización, pulsando la tecla E(led de la te-
cla encendido).

54
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Antiempañamiento de los cristales
En caso de gran humedad exterior, lluvia
y/o grandes diferencias de temperatura en-
tre el habitáculo y el exterior, le aconseja-
mos realizar lo siguiente para prevenir el
empañamiento de los cristales:
❒gire el casquillo Aal sector rojo;
❒desactive la recirculación del aire in-
terior girando el mando Da
Ú;
❒gire el casquillo Ca -con posibili-
dad de pasar a la posición
®en ca-
so de que no se tengan indicios de em-
pañamiento;
❒gire el mando Ba la 2avelocidad.
ADVERTENCIA El climatizador es muy
útil para prevenir el empañamiento de los
cristales en caso de gran humedad del am-
biente ya que deshumedece el aire que en-
tra en el habitáculo.
fig. 49F0N0185m
ACTIVACIÓN DE LA
RECIRCULACIÓN DEL AIRE
INTERIOR
Gire el mando Da
Ò.
Le aconsejamos activar la recirculación del
aire interior cuando se encuentre viajan-
do en caravana o cuando se atraviesen tú-
neles con el fin de evitar que entre aire ex-
terno contaminado. De todas formas, evi-
te el uso prolongado de esta función, es-
pecialmente si todas las plazas del vehí-
culo están ocupadas con el fin de prevenir
el empañamiento de los cristales.
ADVERTENCIA La recirculación del aire
interior permite, según el modo de fun-
cionamiento seleccionado (“calefacción”
o “aire acondicionado”), alcanzar más rá-
pidamente las condiciones deseadas.
De todas formas, no le aconsejamos uti-
lizar la función de recirculación en días llu-
viosos o fríos ya que aumentaría conside-
rablemente la posibilidad de empaña-
miento de los cristales, sobre todo si el
climatizador no está activado. DESEMPAÑAMIENTO /
DESCONGELACIÓN DE LA
LUNETA TÉRMICA Y DE LOS
ESPEJOS RETROVISORES
EXTERIORES
(donde esté previsto) fig. 50
Pulse la tecla Apara activar esta función;
su activación se indica con el led de la te-
cla encendido.
La función es temporizada y se desactiva
automáticamente después de 20 minutos.
Para excluir antes la función, vuelva a pul-
sar la tecla A.
ADVERTENCIA No pegue adhesivos en
la parte interna del cristal posterior sobre
los filamentos de la luneta térmica para
evitar que se dañe.
fig. 50F0N0043m

55
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

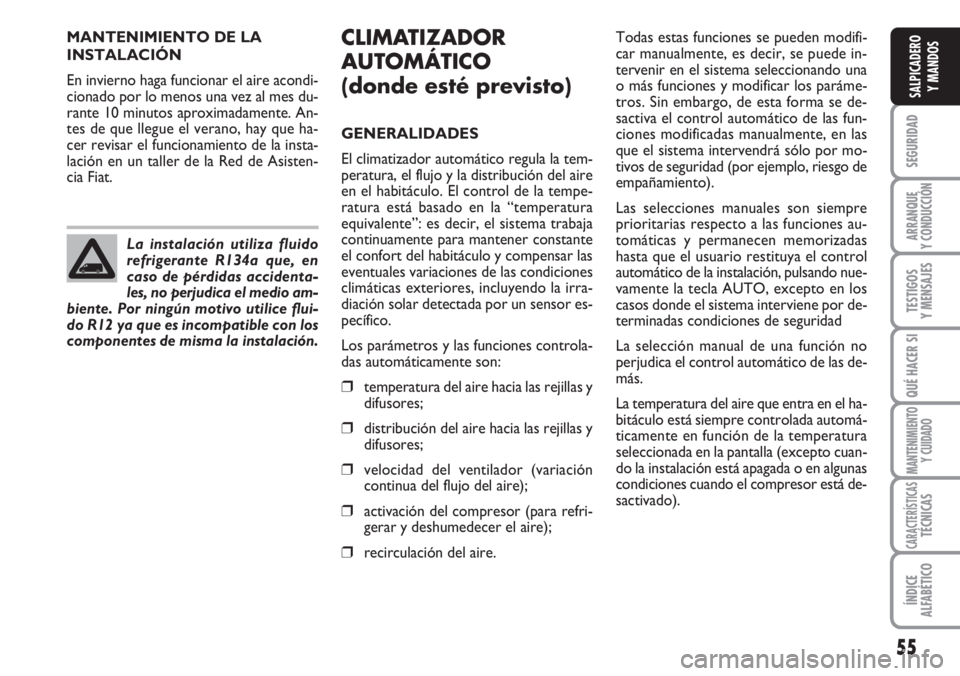

MANTENIMIENTO DE LA
INSTALACIÓN
En invierno haga funcionar el aire acondi-
cionado por lo menos una vez al mes du-
rante 10 minutos aproximadamente. An-
tes de que llegue el verano, hay que ha-
cer revisar el funcionamiento de la insta-
lación en un taller de la Red de Asisten-
cia Fiat.
La instalación utiliza fluido
refrigerante R134a que, en
caso de pérdidas accidenta-
les, no perjudica el medio am-
biente. Por ningún motivo utilice flui-
do R12 ya que es incompatible con los
componentes de misma la instalación.CLIMATIZADOR
AUTOMÁTICO
(donde esté previsto)
GENERALIDADES
El climatizador automático regula la tem-
peratura, el flujo y la distribución del aire
en el habitáculo. El control de la tempe-
ratura está basado en la “temperatura
equivalente”: es decir, el sistema trabaja
continuamente para mantener constante
el confort del habitáculo y compensar las
eventuales variaciones de las condiciones
climáticas exteriores, incluyendo la irra-
diación solar detectada por un sensor es-
pecífico.
Los parámetros y las funciones controla-
das automáticamente son:
❒temperatura del aire hacia las rejillas y
difusores;
❒distribución del aire hacia las rejillas y
difusores;
❒velocidad del ventilador (variación
continua del flujo del aire);
❒activación del compresor (para refri-
gerar y deshumedecer el aire);
❒recirculación del aire.Todas estas funciones se pueden modifi-
car manualmente, es decir, se puede in-
tervenir en el sistema seleccionando una
o más funciones y modificar los paráme-
tros. Sin embargo, de esta forma se de-
sactiva el control automático de las fun-
ciones modificadas manualmente, en las
que el sistema intervendrá sólo por mo-
tivos de seguridad (por ejemplo, riesgo de
empañamiento).
Las selecciones manuales son siempre
prioritarias respecto a las funciones au-
tomáticas y permanecen memorizadas
hasta que el usuario restituya el control
automático de la instalación, pulsando nue-
vamente la tecla AUTO, excepto en los
casos donde el sistema interviene por de-
terminadas condiciones de seguridad
La selección manual de una función no
perjudica el control automático de las de-
más.
La temperatura del aire que entra en el ha-
bitáculo está siempre controlada automá-
ticamente en función de la temperatura
seleccionada en la pantalla (excepto cuan-
do la instalación está apagada o en algunas
condiciones cuando el compresor está de-
sactivado).
