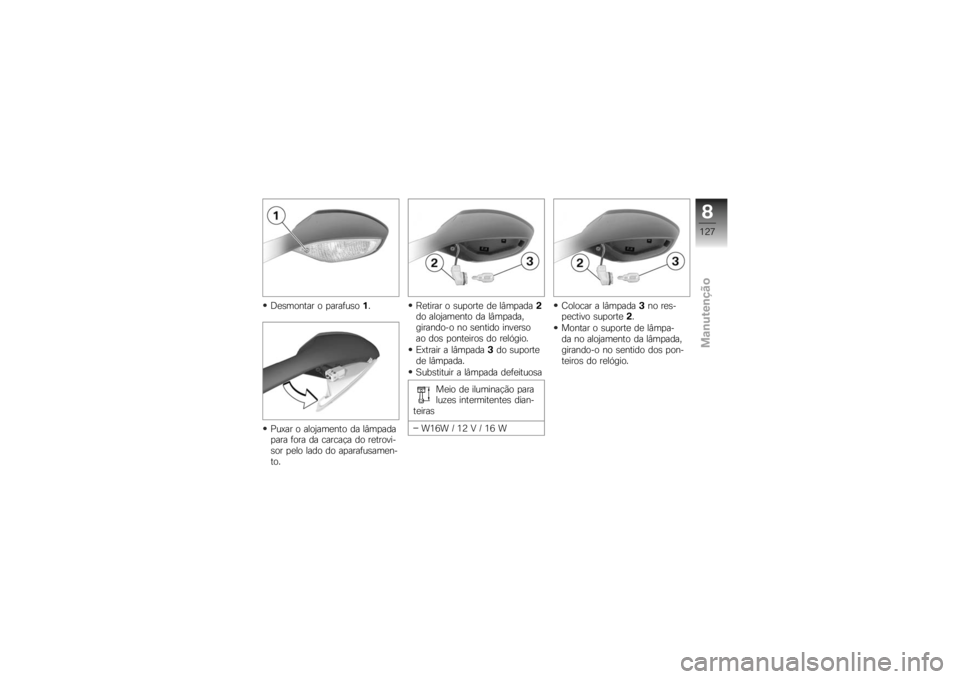

Desmontar o parafuso1.
Puxar o alojamento da lâmpada
para fora da carcaça do retrovi-
sor pelo lado do aparafusamen-
to. Retirar o suporte de lâmpada
2
do alojamento da lâmpada,
girando-o no sentido inverso
ao dos ponteiros do relógio.
Extrair a lâmpada 3do suporte
de lâmpada.
Substituir a lâmpada defeituosa
Meio de iluminação para
luzes intermitentes dian-
teiras
W16W / 12 V / 16 W Colocar a lâmpada
3no res-
pectivo suporte 2.
Montar o suporte de lâmpa-
da no alojamento da lâmpada,
girando-o no sentido dos pon-
teiros do relógio.
8127zManutenção

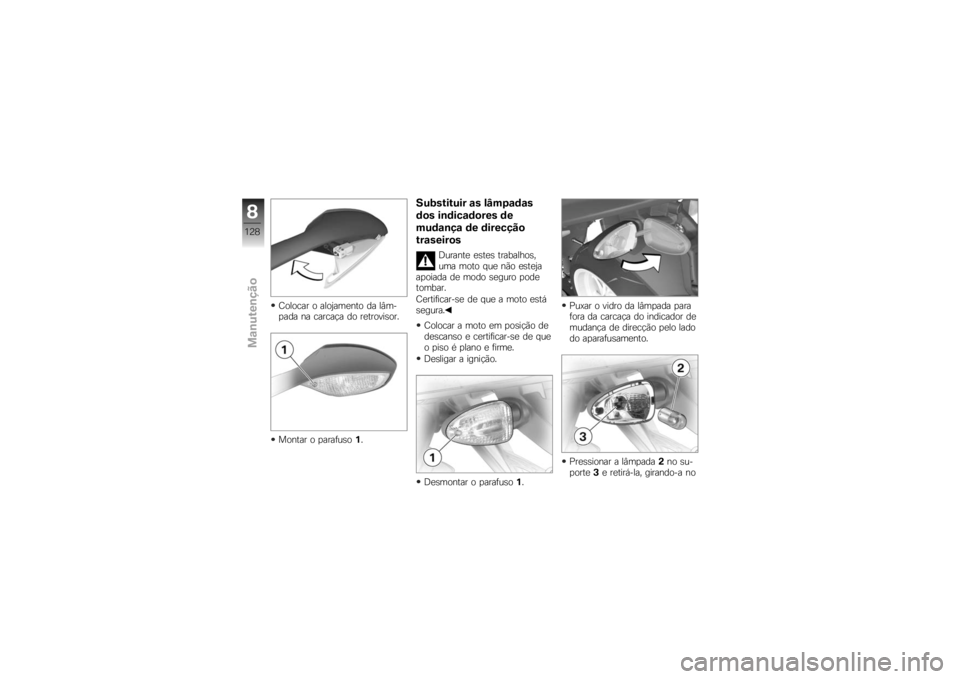

Colocar o alojamento da lâm-
pada na carcaça do retrovisor.
Montar o parafuso1.
Substituir as lâmpadas
dos indicadores de
mudança de direcção
traseiros
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desligar a ignição.
Desmontar o parafuso 1. Puxar o vidro da lâmpada para
fora da carcaça do indicador de
mudança de direcção pelo lado
do aparafusamento.
Pressionar a lâmpada
2no su-
porte 3e retirá-la, girando-a no
8128zManutenção

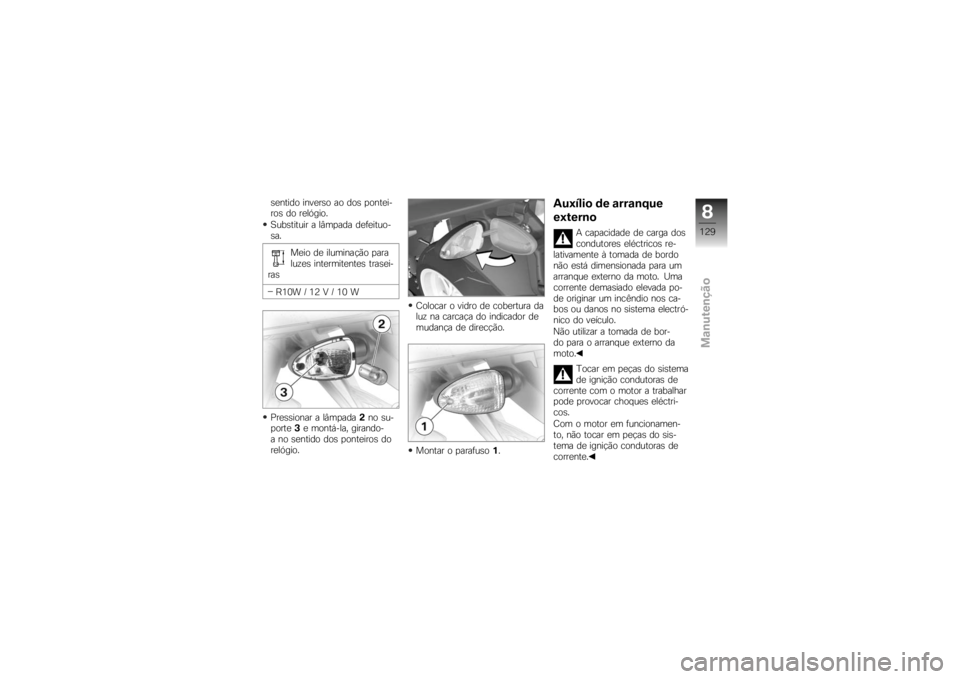

sentido inverso ao dos pontei-
ros do relógio.
Substituir a lâmpada defeituo-
sa.Meio de iluminação para
luzes intermitentes trasei-
ras
R10W / 12 V / 10 W
Pressionar a lâmpada 2no su-
porte 3e montá-la, girando-
a no sentido dos ponteiros do
relógio. Colocar o vidro de cobertura da
luz na carcaça do indicador de
mudança de direcção.
Montar o parafuso
1.
Auxílio de arranque
externo
A capacidade de carga dos
condutores eléctricos re-
lativamente à tomada de bordo
não está dimensionada para um
arranque externo da moto. Uma
corrente demasiado elevada po-
de originar um incêndio nos ca-
bos ou danos no sistema electró-
nico do veículo.
Não utilizar a tomada de bor-
do para o arranque externo da
moto.
Tocar em peças do sistema
de ignição condutoras de
corrente com o motor a trabalhar
pode provocar choques eléctri-
cos.
Com o motor em funcionamen-
to, não tocar em peças do sis-
tema de ignição condutoras de
corrente.
8129zManutenção

Podem ocorrer curto-cir-
cuitos devido a um contac-
to por descuido entre as pinças
(positivo/negativo) dos cabos de
auxílio de arranque e o veículo.
Utilizar apenas cabos de auxílio
de arranque com pinças (positivo/
negativo) totalmente isoladas.
O arranque externo com
uma tensão superior a 12 V
pode causar danos no sistema
electrónico do veículo.
A bateria do veículo fornecedor
de corrente deve apresentar uma
tensão de 12 V.
Para efectuar um arranque ex-
terno, não separar a bateria da
rede de bordo.
Desmontar tampa do comparti-
mento da bateria ( 132)
Durante o processo de auxílio
de arranque, colocar o motor
do veículo fornecedor de cor-
rente em marcha. Com o cabo vermelho de au-
xílio de arranque, ligar primeiro
o pólo positivo da bateria des-
carregada ao pólo positivo da
bateria de alimentação.
Ligar o cabo preto de auxílio de
arranque ao pólo negativo da
bateria de alimentação e, em
seguida, ao pólo negativo da
bateria descarregada.
Ligar o motor do veículo com a
bateria descarregada como ha-
bitualmente; caso não seja bem
sucedido, repetir a tentativa de
arranque apenas após alguns
minutos de modo a proteger o
motor de arranque e a bateria
de alimentação.
Deixar os dois motores a tra-
balhar durante alguns minutos
antes de separar a ligação.
Separar o cabo de auxílio de
arranque primeiro do pólo ne-
gativo, depois do pólo positivo.
Montar a tampa do comparti-
mento da bateria ( 132)
BateriaIndicações de
manutençãoA conservação, carga e armaze-
namento adequados aumentam a
vida útil da bateria e são essen-
ciais para a eventual pretensão
sobre direitos à garantia.
Para se conseguir uma longa
duração da bateria, devem
observar-se os seguintes pontos:
Manter a superfície da bateria
limpa e seca
Não abrir a bateria
Não completar com água
Para efectuar o carregamento
da bateria, observar as indica-
ções de carga que se encon-
tram nas páginas seguintes
Não colocar a bateria em posi-
ção invertida
Com a bateria conectada,
a electrónica de bordo (re-
lógio, etc.) descarrega a bateria.
8130zManutenção

Isto pode provocar uma descarga
total da bateria. Neste caso não
tem qualquer direito à garantia.
Se a moto ficar parada por um
período superior a quatro sema-
nas, separar a bateria do veículo
ou conectar um aparelho de con-
servação de carga à bateria.A BMW Motorrad desen-
volveu um aparelho de con-
servação de carga especialmente
adequado ao sistema electrónico
da sua moto. Com este apare-
lho poderá conservar a carga da
sua bateria, mesmo em caso de
imobilizações prolongadas, com a
bateria conectada. Poderá obter
mais informações no seu con-
cessionário BMW Motorrad.Carregar bateria
conectada
Efectuar a carga da bate-
ria conectada directamente
nos pólos da bateria pode origi- nar danos no sistema electrónico
do veículo.
Para carregar a bateria através
dos seus pólos, separar primeiro
a ligação à bateria.
Se, com a ignição ligada, as
luzes de controlo e o dis-
play multifunções permanecerem
desligados, a bateria está com-
pletamente descarregada. O car-
regamento de uma bateria com-
pletamente descarregada através
da tomada pode dar origem a
danos no sistema electrónico do
veículo.
Uma bateria totalmente descar-
regada deverá ser sempre carre-
gada directamente nos pólos da
bateria desconectada.
A carga da bateria através
da tomada só é possível
com carregadores de baterias
adequados. Carregadores de ba-
terias inadequados podem causar danos no sistema electrónico do
veículo.
Utilizar carregadores de bateria
BMW com o número de índi-
ce 71 60 7 688 864 (220 V) ou
71 60 7 688 865 (110 V). Em
caso de dúvida, carregar a bate-
ria desligada directamente nos
pólos.
Carregar a bateria conectada
através da tomada de corrente. O sistema electrónico do
veículo detecta quando a
bateria está completamente car-
regada. Neste caso, a tomada é
desligada.
Observar o Manual de instru-
ções do carregador de baterias. Se não for possível carre-
gar a bateria através da to-
mada, é possível que o carrega-
dor de baterias utilizado não seja
adequado ao sistema electrónico
da sua moto. Neste caso, carre-
8131zManutenção

gue a bateria directamente nos
pólos da bateria desconectada.Carregar a bateria
desconectadaCarregar a bateria com um car-
regador de baterias adequado.
Observar o Manual de instru-
ções do carregador de baterias.
Depois de terminada a carga,
soltar os bornes terminais do
carregador dos pólos da bate-
ria.Em caso de imobilizações
prolongadas, deverá
recarregar-se regularmente a
bateria. Para o efeito, observar
as normas de utilização da sua
bateria. Antes da colocação em
funcionamento, é necessário
voltar a carregar completamente
a bateria.

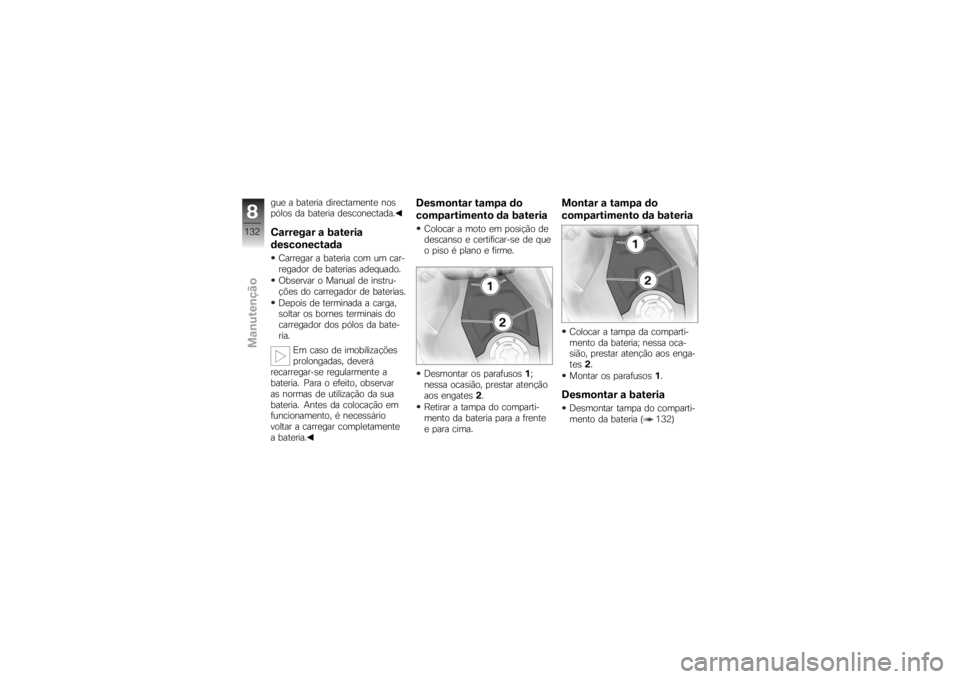

Desmontar tampa do
compartimento da bateriaColocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desmontar os parafusos 1;
nessa ocasião, prestar atenção
aos engates 2.
Retirar a tampa do comparti-
mento da bateria para a frente
e para cima.
Montar a tampa do
compartimento da bateriaColocar a tampa da comparti-
mento da bateria; nessa oca-
sião, prestar atenção aos enga-
tes 2.
Montar os parafusos 1.Desmontar a bateriaDesmontar tampa do comparti-
mento da bateria ( 132)
8132zManutenção

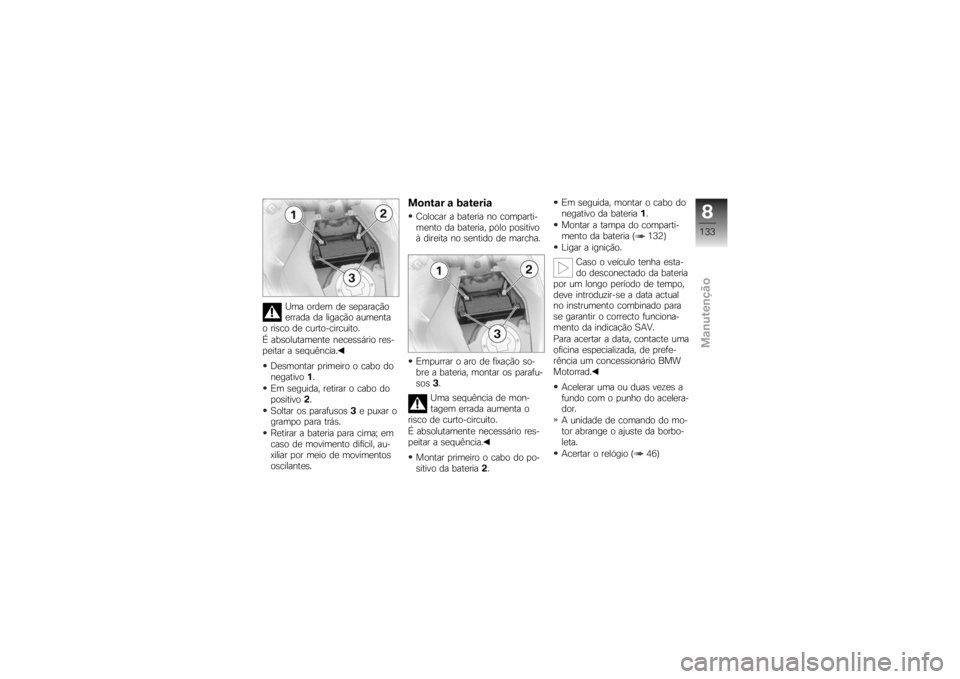

Uma ordem de separação
errada da ligação aumenta
o risco de curto-circuito.
É absolutamente necessário res-
peitar a sequência.
Desmontar primeiro o cabo do
negativo 1.
Em seguida, retirar o cabo do
positivo 2.
Soltar os parafusos 3e puxar o
grampo para trás.
Retirar a bateria para cima; em
caso de movimento difícil, au-
xiliar por meio de movimentos
oscilantes.
Montar a bateriaColocar a bateria no comparti-
mento da bateria, pólo positivo
à direita no sentido de marcha.
Empurrar o aro de fixação so-
bre a bateria, montar os parafu-
sos 3.
Uma sequência de mon-
tagem errada aumenta o
risco de curto-circuito.
É absolutamente necessário res-
peitar a sequência.
Montar primeiro o cabo do po-
sitivo da bateria 2. Em seguida, montar o cabo do
negativo da bateria
1.
Montar a tampa do comparti-
mento da bateria ( 132)
Ligar a ignição.
Caso o veículo tenha esta-
do desconectado da bateria
por um longo período de tempo,
deve introduzir-se a data actual
no instrumento combinado para
se garantir o correcto funciona-
mento da indicação SAV.
Para acertar a data, contacte uma
oficina especializada, de prefe-
rência um concessionário BMW
Motorrad.
Acelerar uma ou duas vezes a
fundo com o punho do acelera-
dor.
A unidade de comando do mo-
tor abrange o ajuste da borbo-
leta.
Acertar o relógio ( 46)
8133zManutenção
