2007 BMW MOTORRAD K 1200 GT Betriebsanleitung (in German)

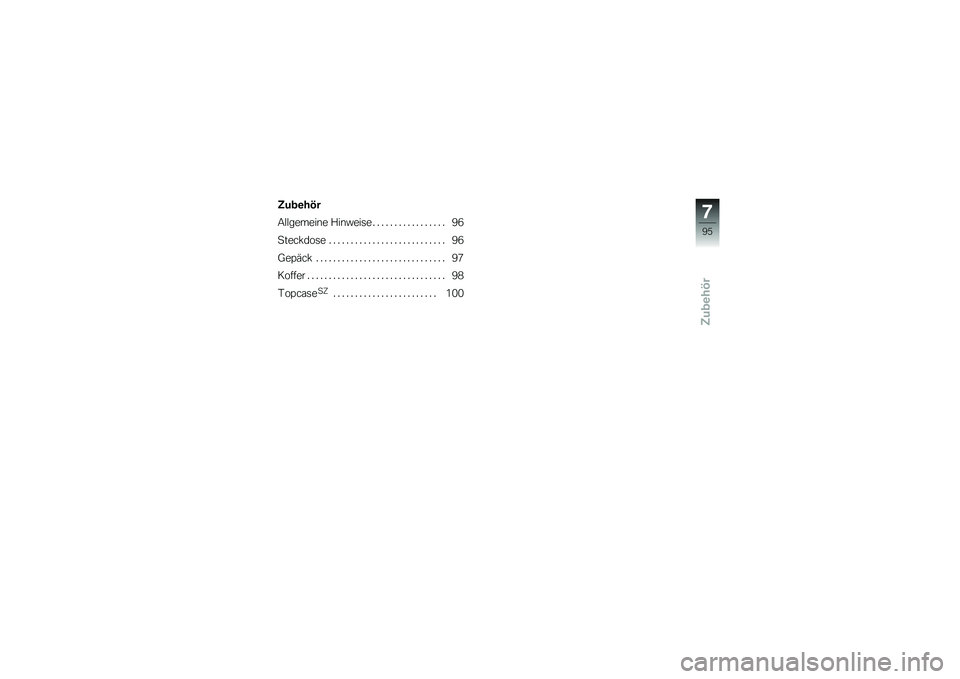

Zubehör
Zubehör
Allgemeine Hinweise................. 96
Steckdose ........................... 96
Gepäck .............................. 97
Koffer ................................ 98
Topcase
SZ
........................ 100
795zZubehör

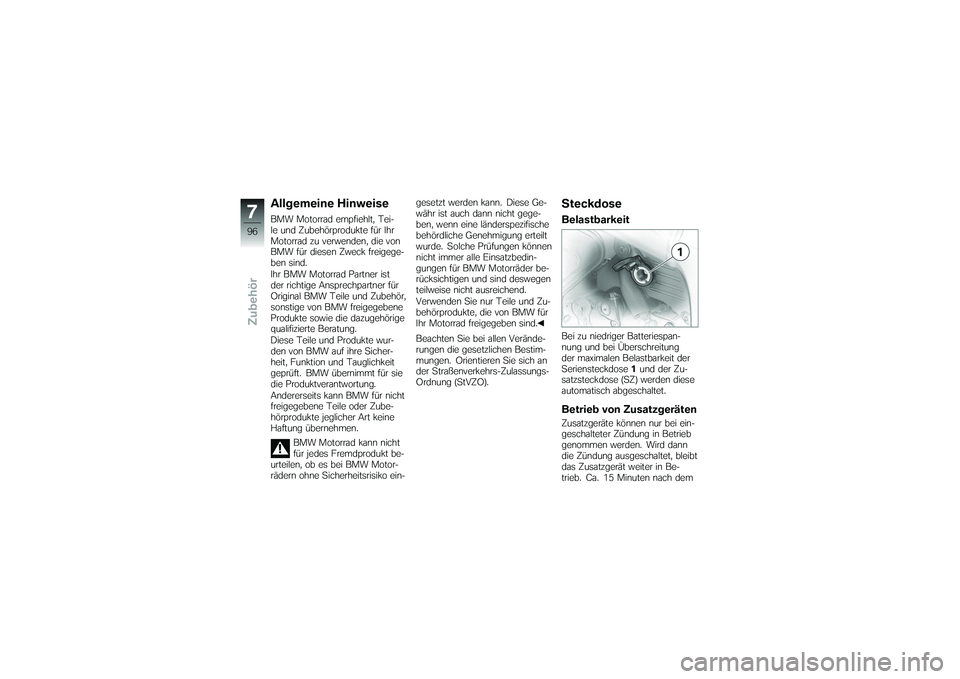

Allgemeine HinweiseBMW Motorrad empfiehlt, Tei-
le und Zubehörprodukte für Ihr
Motorrad zu verwenden, die von
BMW für diesen Zweck freigege-
ben sind.
Ihr BMW Motorrad Partner ist
der richtige Ansprechpartner für
Original BMW Teile und Zubehör,
sonstige von BMW freigegebene
Produkte sowie die dazugehörige
qualifizierte Beratung.
Diese Teile und Produkte wur-
den von BMW auf ihre Sicher-
heit, Funktion und Tauglichkeit
geprüft. BMW übernimmt für sie
die Produktverantwortung.
Andererseits kann BMW für nicht
freigegebene Teile oder Zube-
hörprodukte jeglicher Art keine
Haftung übernehmen.BMW Motorrad kann nicht
für jedes Fremdprodukt be-
urteilen, ob es bei BMW Motor-
rädern ohne Sicherheitsrisiko ein- gesetzt werden kann. Diese Ge-
währ ist auch dann nicht gege-
ben, wenn eine länderspezifische
behördliche Genehmigung erteilt
wurde. Solche Prüfungen können
nicht immer alle Einsatzbedin-
gungen für BMW Motorräder be-
rücksichtigen und sind deswegen
teilweise nicht ausreichend.
Verwenden Sie nur Teile und Zu-
behörprodukte, die von BMW für
Ihr Motorrad freigegeben sind.
Beachten Sie bei allen Verände-
rungen die gesetzlichen Bestim-
mungen. Orientieren Sie sich an
der Straßenverkehrs-Zulassungs-
Ordnung (StVZO).
SteckdoseBelastbarkeitBei zu niedriger Batteriespan-
nung und bei Überschreitung
der maximalen Belastbarkeit der
Seriensteckdose
1und der Zu-
satzsteckdose (SZ) werden diese
automatisch abgeschaltet.Betrieb von ZusatzgerätenZusatzgeräte können nur bei ein-
geschalteter Zündung in Betrieb
genommen werden. Wird dann
die Zündung ausgeschaltet, bleibt
das Zusatzgerät weiter in Be-
trieb. Ca. 15 Minuten nach dem
796zZubehör

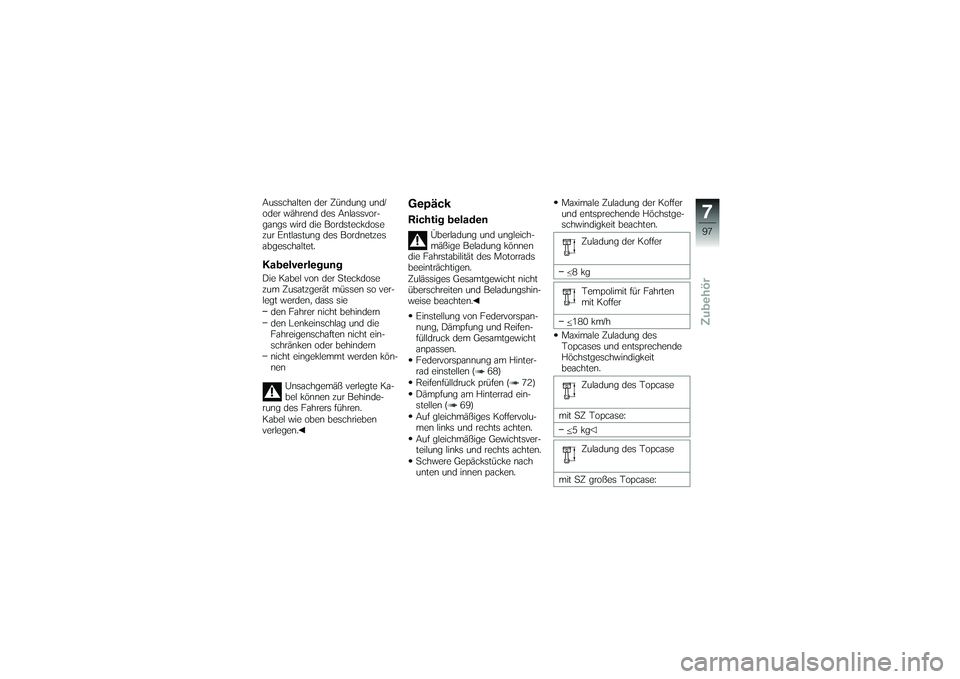

Ausschalten der Zündung und/
oder während des Anlassvor-
gangs wird die Bordsteckdose
zur Entlastung des Bordnetzes
abgeschaltet.KabelverlegungDie Kabel von der Steckdose
zum Zusatzgerät müssen so ver-
legt werden, dass sieden Fahrer nicht behindern
den Lenkeinschlag und die
Fahreigenschaften nicht ein-
schränken oder behindern
nicht eingeklemmt werden kön-
nen
Unsachgemäß verlegte Ka-
bel können zur Behinde-
rung des Fahrers führen.
Kabel wie oben beschrieben
verlegen.
GepäckRichtig beladen
Überladung und ungleich-
mäßige Beladung können
die Fahrstabilität des Motorrads
beeinträchtigen.
Zulässiges Gesamtgewicht nicht
überschreiten und Beladungshin-
weise beachten.
Einstellung von Federvorspan-
nung, Dämpfung und Reifen-
fülldruck dem Gesamtgewicht
anpassen.
Federvorspannung am Hinter-
rad einstellen ( 68)
Reifenfülldruck prüfen ( 72)
Dämpfung am Hinterrad ein-
stellen ( 69)
Auf gleichmäßiges Koffervolu-
men links und rechts achten.
Auf gleichmäßige Gewichtsver-
teilung links und rechts achten.
Schwere Gepäckstücke nach
unten und innen packen. Maximale Zuladung der Koffer
und entsprechende Höchstge-
schwindigkeit beachten.
Zuladung der Koffer
8kg Tempolimit für Fahrten
mit Koffer
180 km/h
Maximale Zuladung des
Topcases und entsprechende
Höchstgeschwindigkeit
beachten.
Zuladung des Topcase
mit SZ Topcase: 5kg
Zuladung des Topcase
mit SZ großes Topcase:
797zZubehör

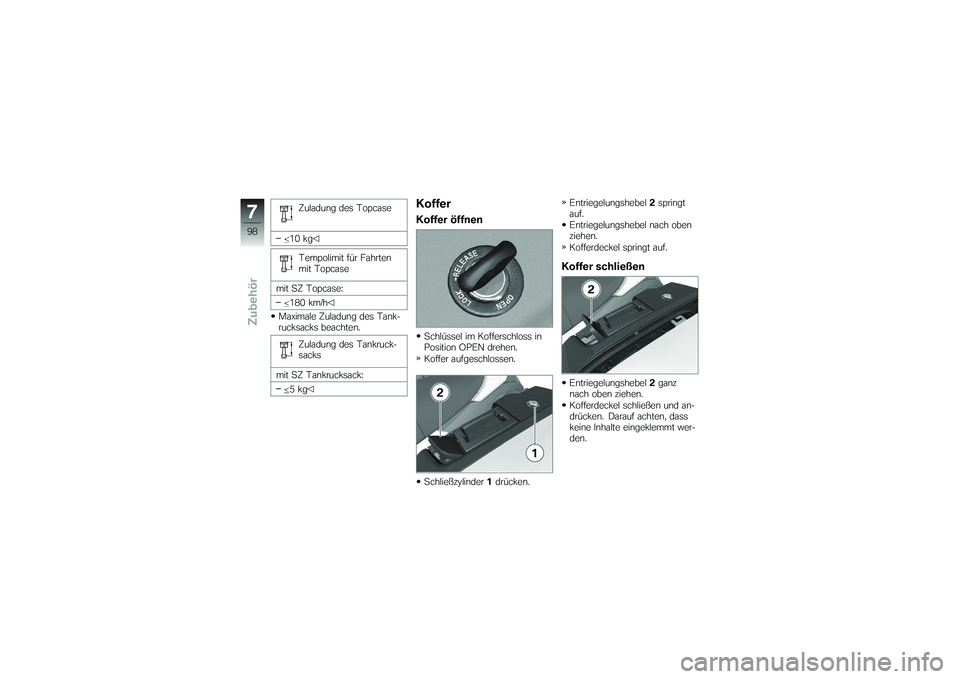

Zuladung des Topcase
10 kg Tempolimit für Fahrten
mit Topcase
mit SZ Topcase: 180 km/h
Maximale Zuladung des Tank-
rucksacks beachten.
Zuladung des Tankruck-
sacks
mit SZ Tankrucksack: 5kg
KofferKoffer öffnenSchlüssel im Kofferschloss in
Position OPEN drehen.
Koffer aufgeschlossen.
Schließzylinder 1drücken. Entriegelungshebel
2springt
auf.
Entriegelungshebel nach oben
ziehen.
Kofferdeckel springt auf.
Koffer schließenEntriegelungshebel 2ganz
nach oben ziehen.
Kofferdeckel schließen und an-
drücken. Darauf achten, dass
keine Inhalte eingeklemmt wer-
den.
798zZubehör

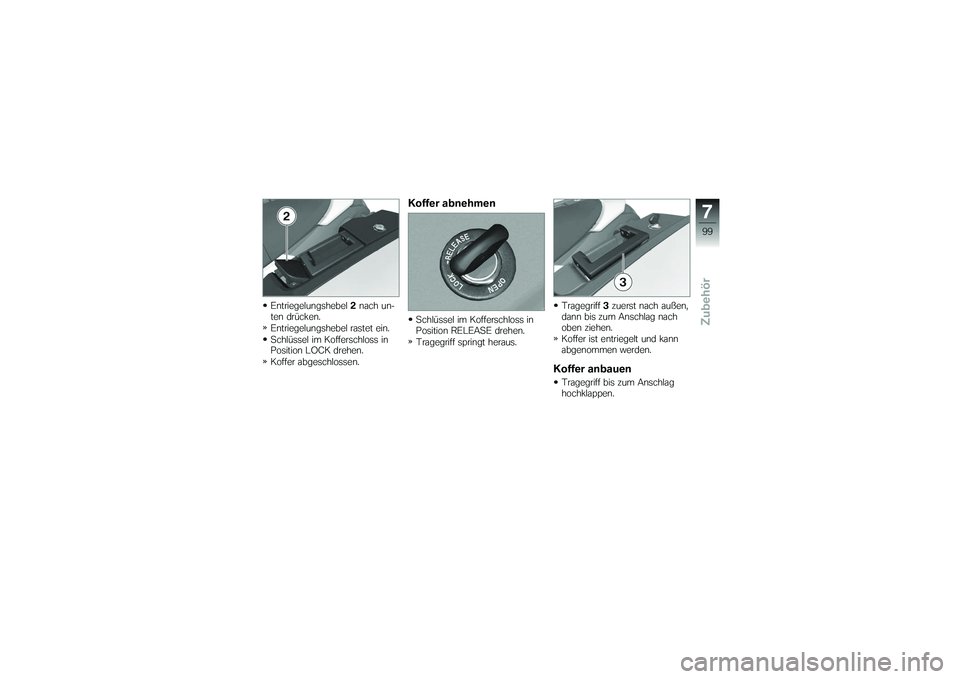

Entriegelungshebel2nach un-
ten drücken.
Entriegelungshebel rastet ein.
Schlüssel im Kofferschloss in
Position LOCK drehen.
Koffer abgeschlossen.
Koffer abnehmenSchlüssel im Kofferschloss in
Position RELEASE drehen.
Tragegriff springt heraus. Tragegriff
3zuerst nach außen,
dann bis zum Anschlag nach
oben ziehen.
Koffer ist entriegelt und kann
abgenommen werden.
Koffer anbauenTragegriff bis zum Anschlag
hochklappen.
799zZubehör

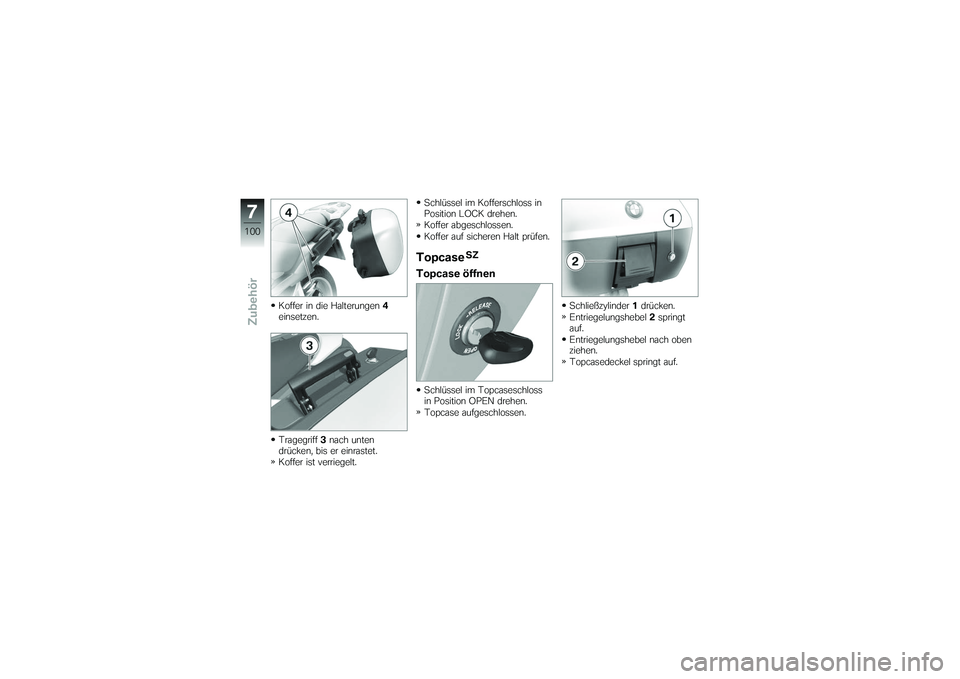

Koffer in die Halterungen4
einsetzen.
Tragegriff 3nach unten
drücken, bis er einrastet.
Koffer ist verriegelt. Schlüssel im Kofferschloss in
Position LOCK drehen.
Koffer abgeschlossen.
Koffer auf sicheren Halt prüfen.
Topcase
SZ
Topcase öffnenSchlüssel im Topcaseschloss
in Position OPEN drehen.
Topcase aufgeschlossen.
Schließzylinder
1drücken.
Entriegelungshebel 2springt
auf.
Entriegelungshebel nach oben
ziehen.
Topcasedeckel springt auf.
7100zZubehör

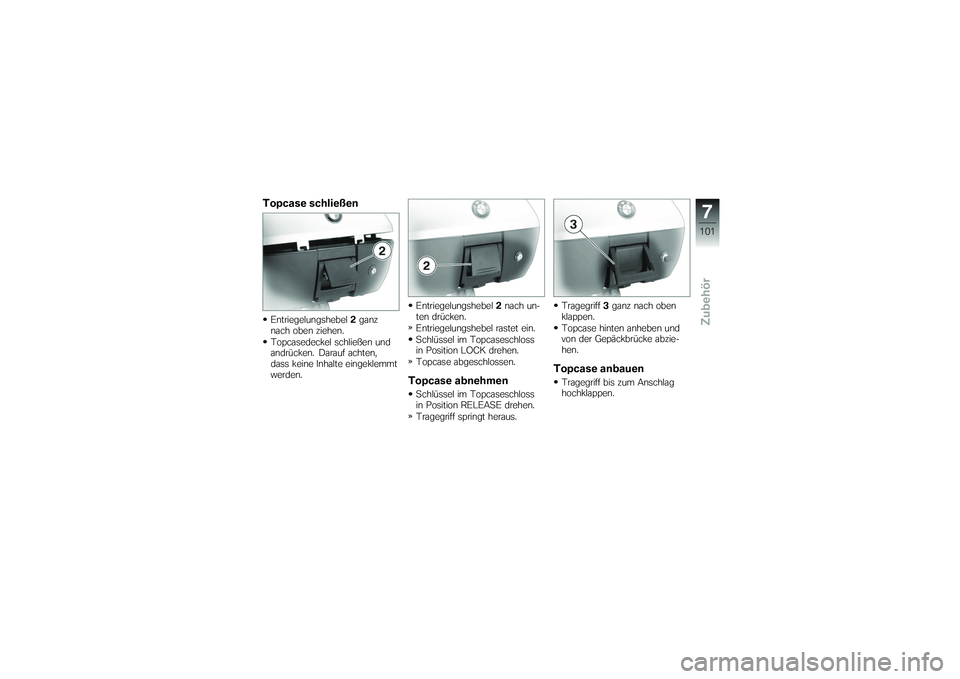

Topcase schließenEntriegelungshebel2ganz
nach oben ziehen.
Topcasedeckel schließen und
andrücken. Darauf achten,
dass keine Inhalte eingeklemmt
werden. Entriegelungshebel
2nach un-
ten drücken.
Entriegelungshebel rastet ein.
Schlüssel im Topcaseschloss
in Position LOCK drehen.
Topcase abgeschlossen.
Topcase abnehmenSchlüssel im Topcaseschloss
in Position RELEASE drehen.
Tragegriff springt heraus. Tragegriff
3ganz nach oben
klappen.
Topcase hinten anheben und
von der Gepäckbrücke abzie-
hen.
Topcase anbauenTragegriff bis zum Anschlag
hochklappen.
7101zZubehör

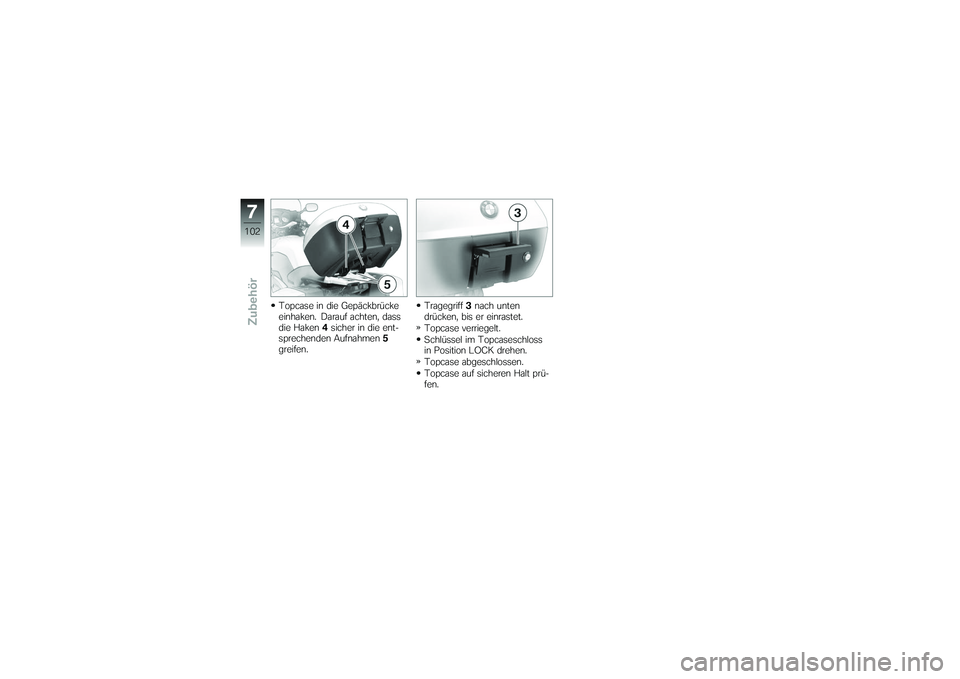

Topcase in die Gepäckbrücke
einhaken. Darauf achten, dass
die Haken4sicher in die ent-
sprechenden Aufnahmen 5
greifen. Tragegriff
3nach unten
drücken, bis er einrastet.
Topcase verriegelt.
Schlüssel im Topcaseschloss
in Position LOCK drehen.
Topcase abgeschlossen.
Topcase auf sicheren Halt prü-
fen.
7102zZubehör
