2007 BMW MOTORRAD G 650 XCOUNTRY Livret de bord (in French)

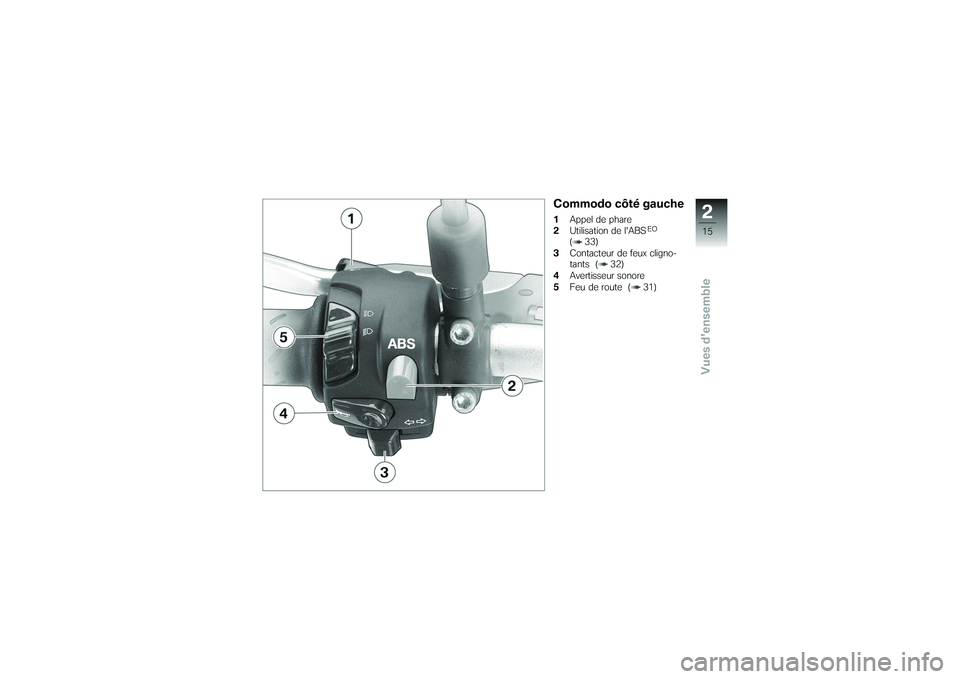

Commodo côté gauche1Appel de phare
2 Utilisation de l'ABS
EO
( 33)
3 Contacteur de feux cligno-
tants ( 32)
4 Avertisseur sonore
5 Feu de route ( 31)
215zVues d'ensemble

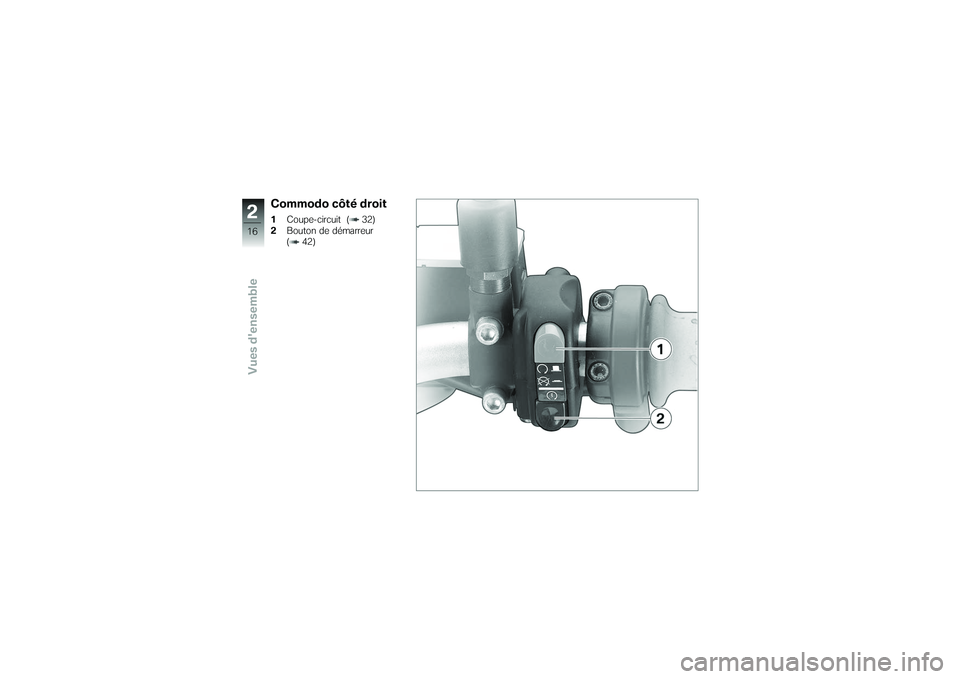

Commodo côté droit1Coupe-circuit ( 32)
2 Bouton de démarreur
( 42)
216zVues d'ensemble

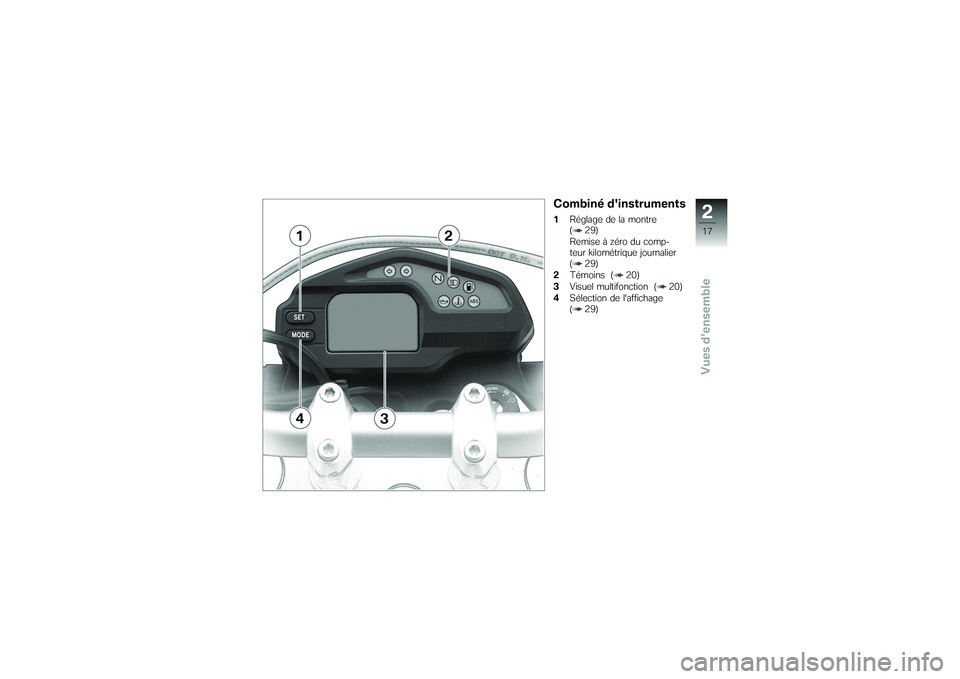

Combiné d'instruments1Réglage de la montre
( 29)
Remise à zéro du comp-
teur kilométrique journalier
( 29)
2 Témoins ( 20)
3 Visuel multifonction ( 20)
4 Sélection de l'affichage
( 29)
217zVues d'ensemble

218zVues d'ensemble

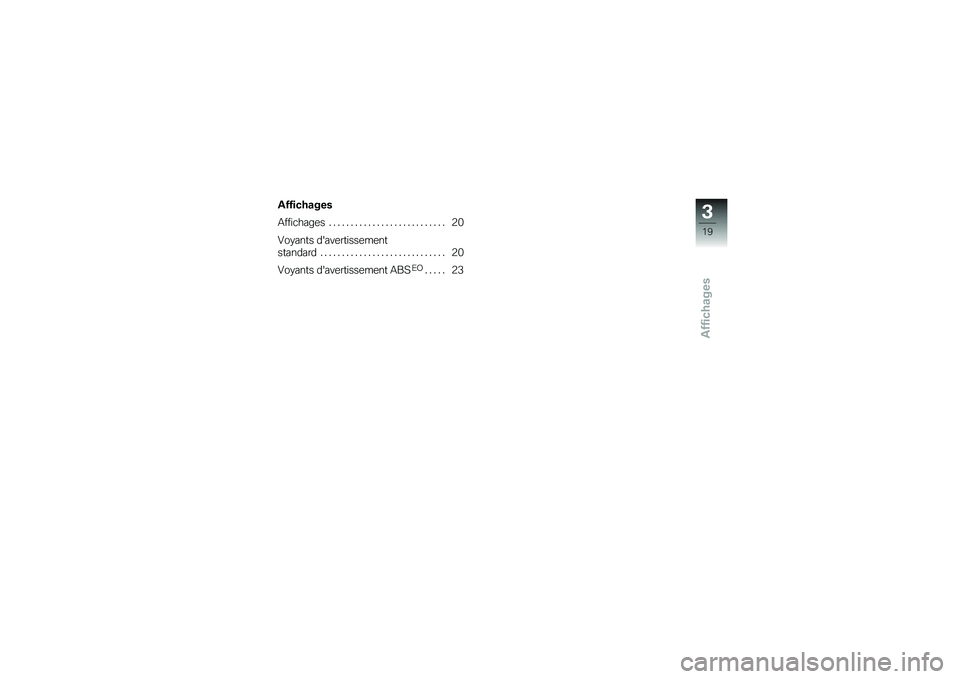

Affichages
Affichages
Affichages........................... 20
Voyants d'avertissement
standard . ............................ 20
Voyants d'avertissement ABS
EO
..... 23
319zAffichages

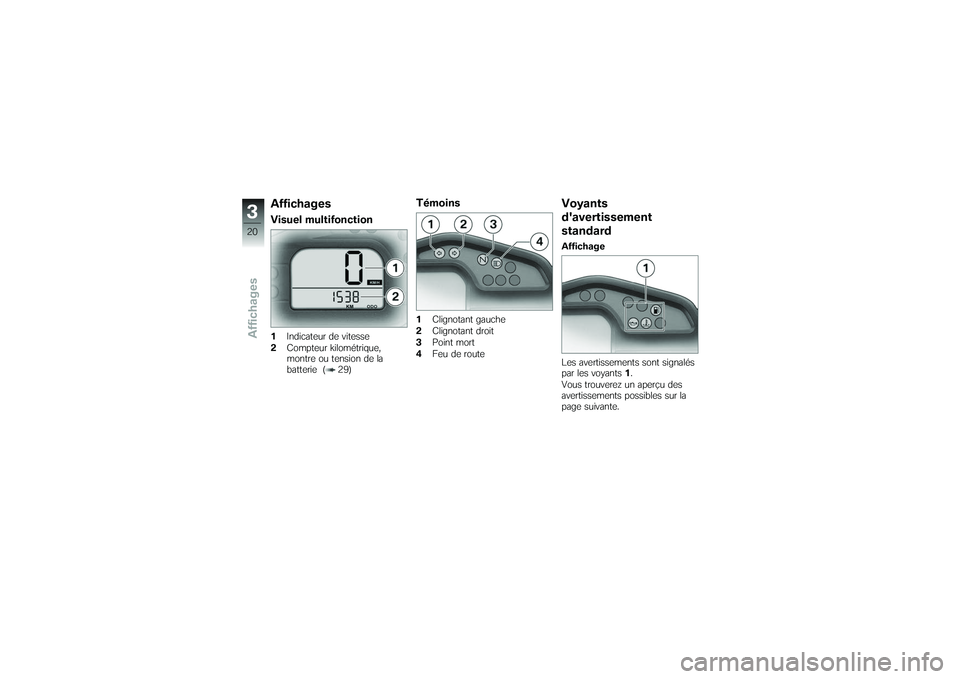

AffichagesVisuel multifonction1Indicateur de vitesse
2 Compteur kilométrique,
montre ou tension de la
batterie ( 29)
Témoins1Clignotant gauche
2 Clignotant droit
3 Point mort
4 Feu de route
Voyants
d'avertissement
standardAffichage
Les avertissements sont signalés
par les voyants 1.
Vous trouverez un aperçu des
avertissements possibles sur la
page suivante.
320zAffichages

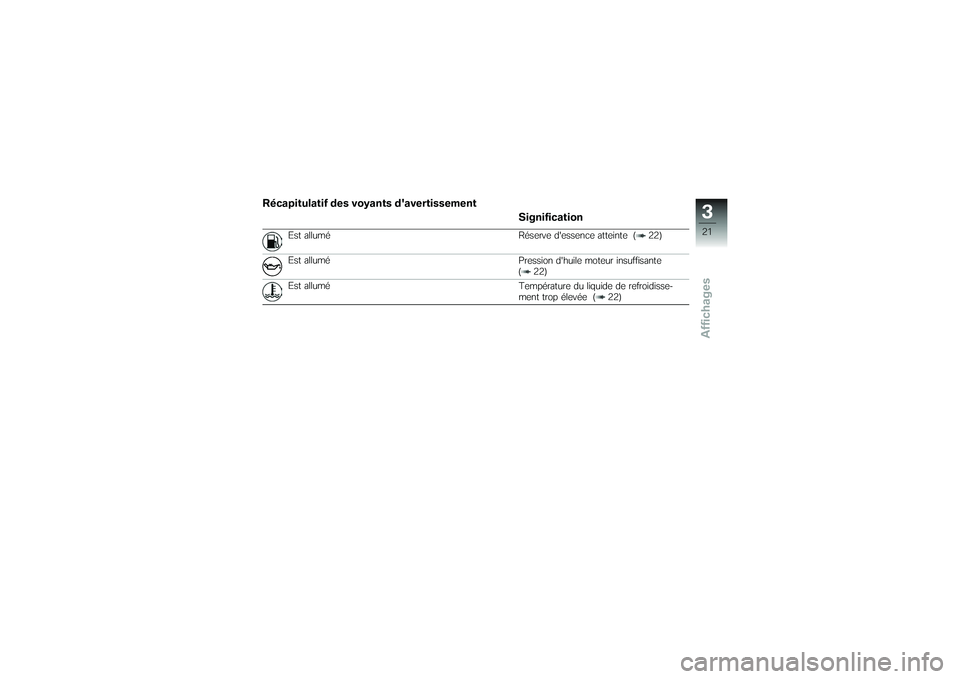

Récapitulatif des voyants d'avertissementSignification
Est allumé Réserve d'essence atteinte ( 22)
Est allumé Pression d'huile moteur insuffisante
( 22)
Est allumé Température du liquide de refroidisse-
ment trop élevée ( 22)
321zAffichages

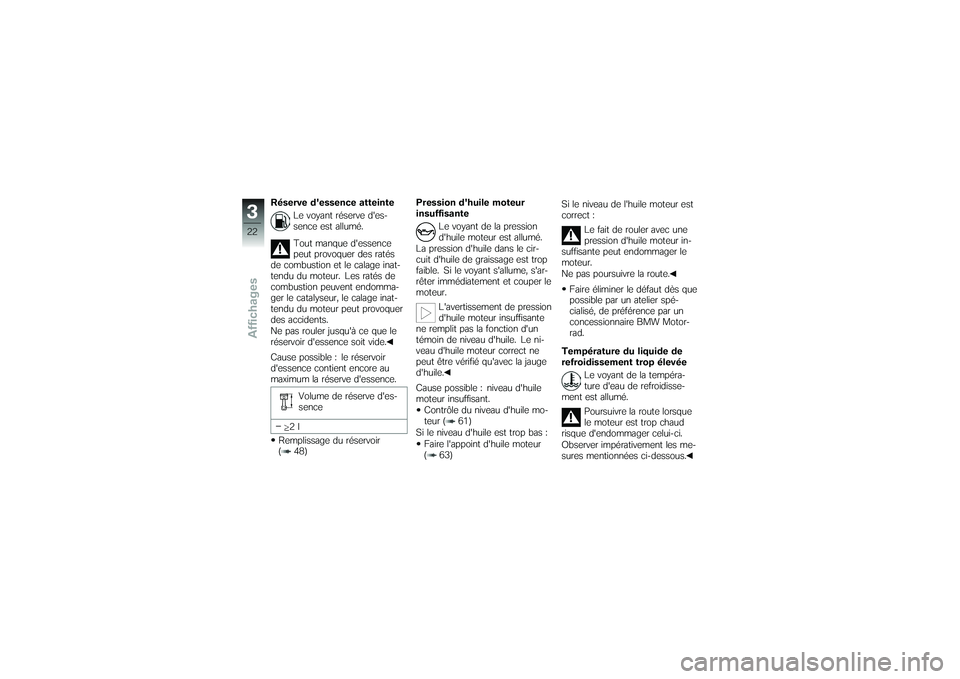

Réserve d'essence atteinteLe voyant réserve d'es-
sence est allumé.
Tout manque d'essence
peut provoquer des ratés
de combustion et le calage inat-
tendu du moteur. Les ratés de
combustion peuvent endomma-
ger le catalyseur, le calage inat-
tendu du moteur peut provoquer
des accidents.
Ne pas rouler jusqu'à ce que le
réservoir d'essence soit vide.
Cause possible : le réservoir
d'essence contient encore au
maximum la réserve d'essence.
Volume de réserve d'es-
sence
2l
Remplissage du réservoir
( 48) Pression d'huile moteur
insuffisante
Le voyant de la pression
d'huile moteur est allumé.
La pression d'huile dans le cir-
cuit d'huile de graissage est trop
faible. Si le voyant s'allume, s'ar-
rêter immédiatement et couper le
moteur.
L'avertissement de pression
d'huile moteur insuffisante
ne remplit pas la fonction d'un
témoin de niveau d'huile. Le ni-
veau d'huile moteur correct ne
peut être vérifié qu'avec la jauge
d'huile.
Cause possible : niveau d'huile
moteur insuffisant.
Contrôle du niveau d'huile mo-
teur ( 61)
Si le niveau d'huile est trop bas :
Faire l'appoint d'huile moteur
( 63) Si le niveau de l'huile moteur est
correct :
Le fait de rouler avec une
pression d'huile moteur in-
suffisante peut endommager le
moteur.
Ne pas poursuivre la route.
Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
Température du liquide de
refroidissement trop élevée Le voyant de la tempéra-
ture d'eau de refroidisse-
ment est allumé.
Poursuivre la route lorsque
le moteur est trop chaud
risque d'endommager celui-ci.
Observer impérativement les me-
sures mentionnées ci-dessous.
322zAffichages
