2007 BMW MOTORRAD G 650 XCOUNTRY Handleiding (in Dutch)

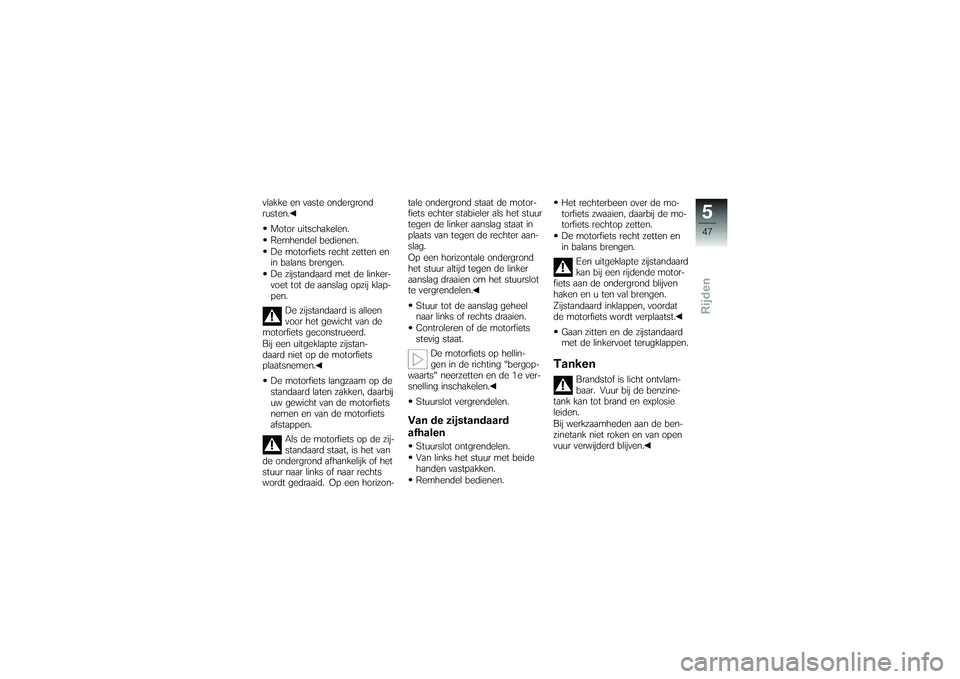

vlakke en vaste ondergrond
rusten.Motor uitschakelen.
Remhendel bedienen.
De motorfiets recht zetten en
in balans brengen.
De zijstandaard met de linker-
voet tot de aanslag opzij klap-
pen. De zijstandaard is alleen
voor het gewicht van de
motorfiets geconstrueerd.
Bij een uitgeklapte zijstan-
daard niet op de motorfiets
plaatsnemen.
De motorfiets langzaam op de
standaard laten zakken, daarbij
uw gewicht van de motorfiets
nemen en van de motorfiets
afstappen. Als de motorfiets op de zij-
standaard staat, is het van
de ondergrond afhankelijk of het
stuur naar links of naar rechts
wordt gedraaid. Op een horizon- tale ondergrond staat de motor-
fiets echter stabieler als het stuur
tegen de linker aanslag staat in
plaats van tegen de rechter aan-
slag.
Op een horizontale ondergrond
het stuur altijd tegen de linker
aanslag draaien om het stuurslot
te vergrendelen.
Stuur tot de aanslag geheel
naar links of rechts draaien.
Controleren of de motorfiets
stevig staat. De motorfiets op hellin-
gen in de richting "bergop-
waarts" neerzetten en de 1e ver-
snelling inschakelen.
Stuurslot vergrendelen.
Van de zijstandaard
afhalenStuurslot ontgrendelen.
Van links het stuur met beide
handen vastpakken.
Remhendel bedienen. Het rechterbeen over de mo-
torfiets zwaaien, daarbij de mo-
torfiets rechtop zetten.
De motorfiets recht zetten en
in balans brengen.
Een uitgeklapte zijstandaard
kan bij een rijdende motor-
fiets aan de ondergrond blijven
haken en u ten val brengen.
Zijstandaard inklappen, voordat
de motorfiets wordt verplaatst.
Gaan zitten en de zijstandaard
met de linkervoet terugklappen.
Tanken
Brandstof is licht ontvlam-
baar. Vuur bij de benzine-
tank kan tot brand en explosie
leiden.
Bij werkzaamheden aan de ben-
zinetank niet roken en van open
vuur verwijderd blijven.
547zRijden

Benzine zet uit onder in-
vloed van warmte. Bij een
te volle benzinetank kan benzi-
ne naar buiten stromen en op
het achterwiel terechtkomen. Dit
werkt de kans op vallen in de
hand.
De tank dan ook slechts tot aan
de onderzijde van de vulpijp
vullen.
Benzine tast kunststofop-
pervlakken aan; deze wor-
den mat of lelijk.
Als kunststofonderdelen in
aanraking komen met benzine,
moeten ze direct worden
schoongeveegd.
Loodhoudende benzine be-
schadigt de katalysator on-
herstelbaar!
Alleen loodvrije benzine tanken.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is. Tankdop
1openen door de
sleutel linksom te draaien.
Tankdop verwijderen.
Benzine van de hierna vermel-
de kwaliteit tot maximaal de
onderkant van de vulbuis tan-
ken.
Aanbevolen brandstof-
kwaliteit
95 ROZ/RON (Super loodvrij) Nuttige tankinhoud
9,5 l Reservehoeveelheid
2l
Tankdop aanbrengen.
Tankdop sluiten door de sleutel
in het tankdopslot rechtsom te
draaien.
548zRijden

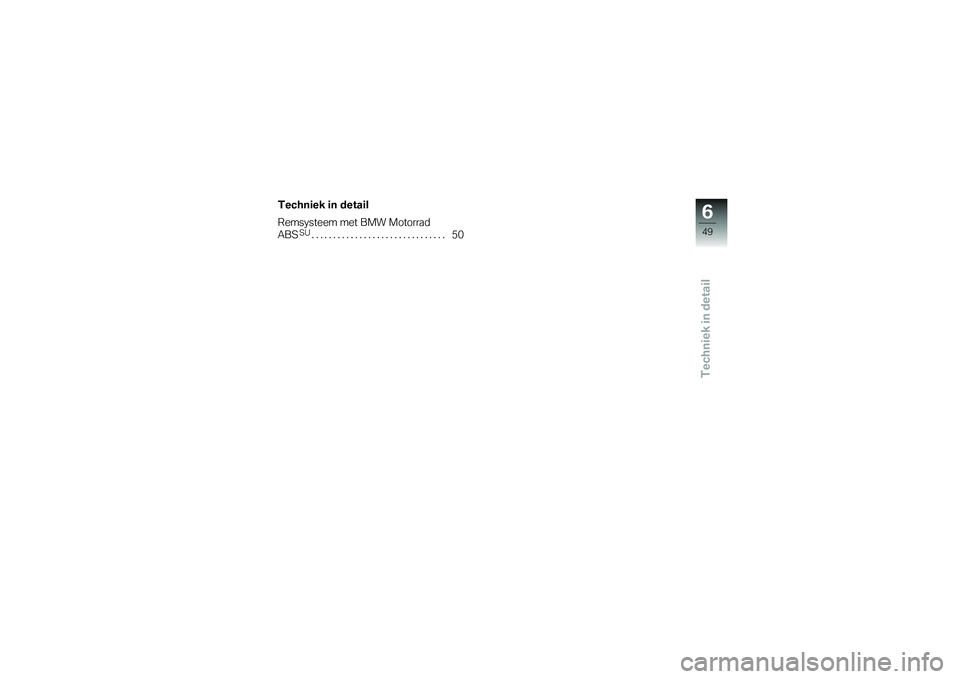

Techniek in detail
Techniek in detail
Remsysteem met BMW Motorrad
ABS
SU
............................... 50
649zTechniek in detail

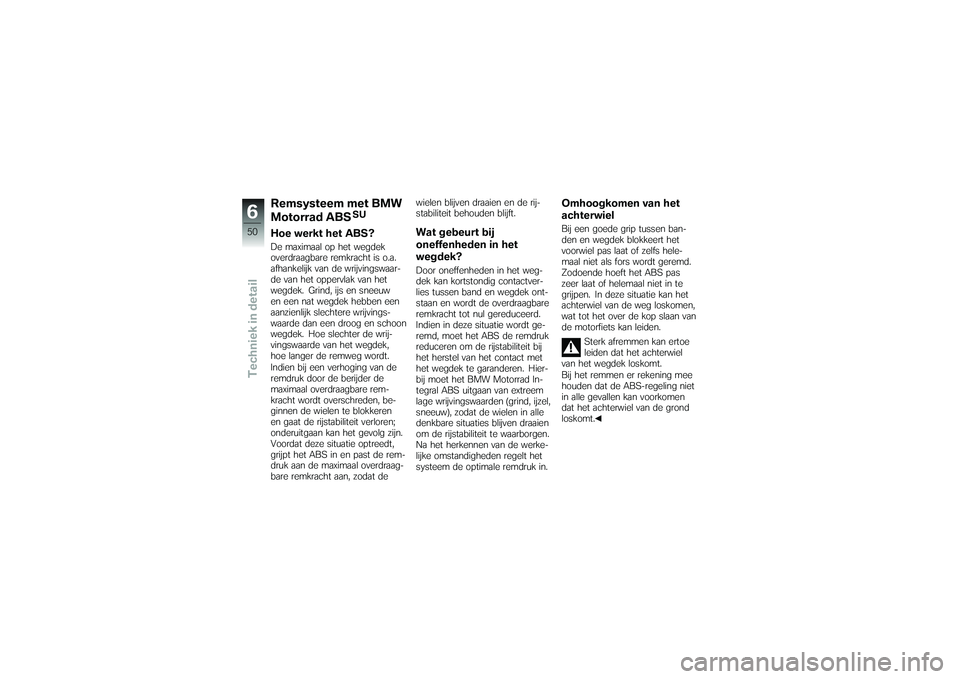

Remsysteem met BMW
Motorrad ABS
SU
Hoe werkt het ABS?De maximaal op het wegdek
overdraagbare remkracht is o.a.
afhankelijk van de wrijvingswaar-
de van het oppervlak van het
wegdek. Grind, ijs en sneeuw
en een nat wegdek hebben een
aanzienlijk slechtere wrijvings-
waarde dan een droog en schoon
wegdek. Hoe slechter de wrij-
vingswaarde van het wegdek,
hoe langer de remweg wordt.
Indien bij een verhoging van de
remdruk door de berijder de
maximaal overdraagbare rem-
kracht wordt overschreden, be-
ginnen de wielen te blokkeren
en gaat de rijstabiliteit verloren;
onderuitgaan kan het gevolg zijn.
Voordat deze situatie optreedt,
grijpt het ABS in en past de rem-
druk aan de maximaal overdraag-
bare remkracht aan, zodat dewielen blijven draaien en de rij-
stabiliteit behouden blijft.
Wat gebeurt bij
oneffenheden in het
wegdek?Door oneffenheden in het weg-
dek kan kortstondig contactver-
lies tussen band en wegdek ont-
staan en wordt de overdraagbare
remkracht tot nul gereduceerd.
Indien in deze situatie wordt ge-
remd, moet het ABS de remdruk
reduceren om de rijstabiliteit bij
het herstel van het contact met
het wegdek te garanderen. Hier-
bij moet het BMW Motorrad In-
tegral ABS uitgaan van extreem
lage wrijvingswaarden (grind, ijzel,
sneeuw), zodat de wielen in alle
denkbare situaties blijven draaien
om de rijstabiliteit te waarborgen.
Na het herkennen van de werke-
lijke omstandigheden regelt het
systeem de optimale remdruk in.
Omhoogkomen van het
achterwielBij een goede grip tussen ban-
den en wegdek blokkeert het
voorwiel pas laat of zelfs hele-
maal niet als fors wordt geremd.
Zodoende hoeft het ABS pas
zeer laat of helemaal niet in te
grijpen. In deze situatie kan het
achterwiel van de weg loskomen,
wat tot het over de kop slaan van
de motorfiets kan leiden.
Sterk afremmen kan ertoe
leiden dat het achterwiel
van het wegdek loskomt.
Bij het remmen er rekening mee
houden dat de ABS-regeling niet
in alle gevallen kan voorkomen
dat het achterwiel van de grond
loskomt.
650zTechniek in detail

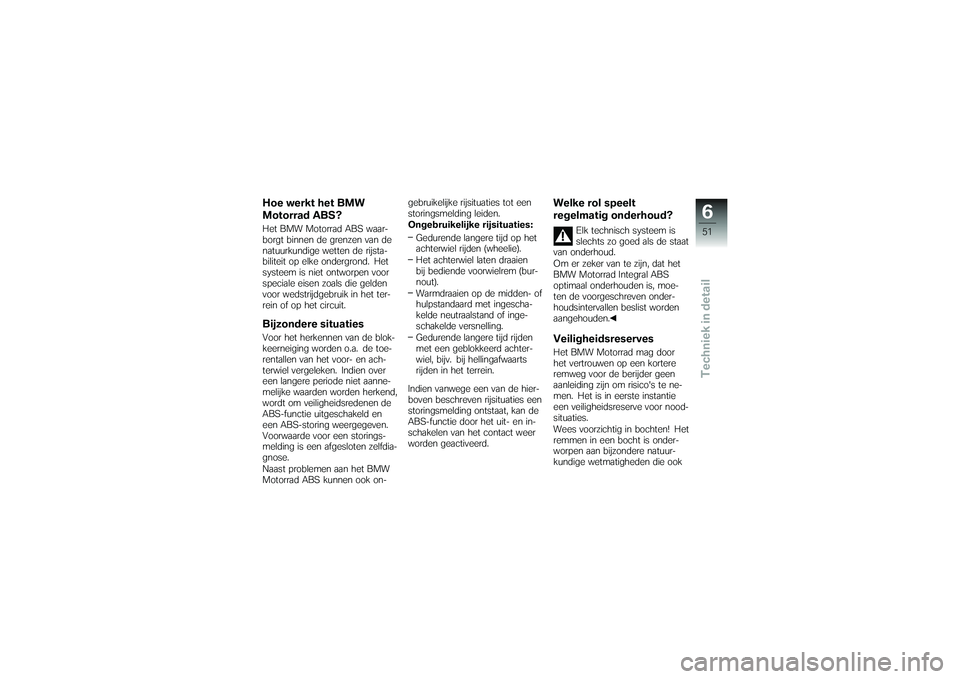

Hoe werkt het BMW
Motorrad ABS?Het BMW Motorrad ABS waar-
borgt binnen de grenzen van de
natuurkundige wetten de rijsta-
biliteit op elke ondergrond. Het
systeem is niet ontworpen voor
speciale eisen zoals die gelden
voor wedstrijdgebruik in het ter-
rein of op het circuit.Bijzondere situatiesVoor het herkennen van de blok-
keerneiging worden o.a. de toe-
rentallen van het voor- en ach-
terwiel vergeleken. Indien over
een langere periode niet aanne-
melijke waarden worden herkend,
wordt om veiligheidsredenen de
ABS-functie uitgeschakeld en
een ABS-storing weergegeven.
Voorwaarde voor een storings-
melding is een afgesloten zelfdia-
gnose.
Naast problemen aan het BMW
Motorrad ABS kunnen ook on-gebruikelijke rijsituaties tot een
storingsmelding leiden.
Ongebruikelijke rijsituaties:
Gedurende langere tijd op het
achterwiel rijden (wheelie).
Het achterwiel laten draaien
bij bediende voorwielrem (bur-
nout).
Warmdraaien op de midden- of
hulpstandaard met ingescha-
kelde neutraalstand of inge-
schakelde versnelling.
Gedurende langere tijd rijden
met een geblokkeerd achter-
wiel, bijv. bij hellingafwaarts
rijden in het terrein.
Indien vanwege een van de hier-
boven beschreven rijsituaties een
storingsmelding ontstaat, kan de
ABS-functie door het uit- en in-
schakelen van het contact weer
worden geactiveerd.
Welke rol speelt
regelmatig onderhoud?
Elk technisch systeem is
slechts zo goed als de staat
van onderhoud.
Om er zeker van te zijn, dat het
BMW Motorrad Integral ABS
optimaal onderhouden is, moe-
ten de voorgeschreven onder-
houdsintervallen beslist worden
aangehouden.
VeiligheidsreservesHet BMW Motorrad mag door
het vertrouwen op een kortere
remweg voor de berijder geen
aanleiding zijn om risico's te ne-
men. Het is in eerste instantie
een veiligheidsreserve voor nood-
situaties.
Wees voorzichtig in bochten! Het
remmen in een bocht is onder-
worpen aan bijzondere natuur-
kundige wetmatigheden die ook
651zTechniek in detail

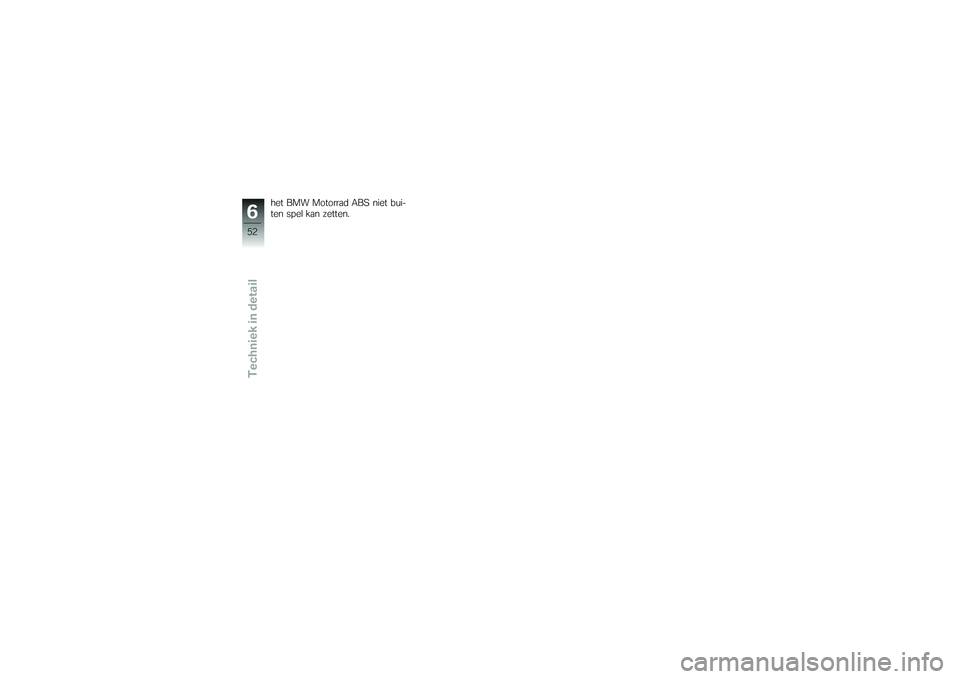

het BMW Motorrad ABS niet bui-
ten spel kan zetten.
652zTechniek in detail

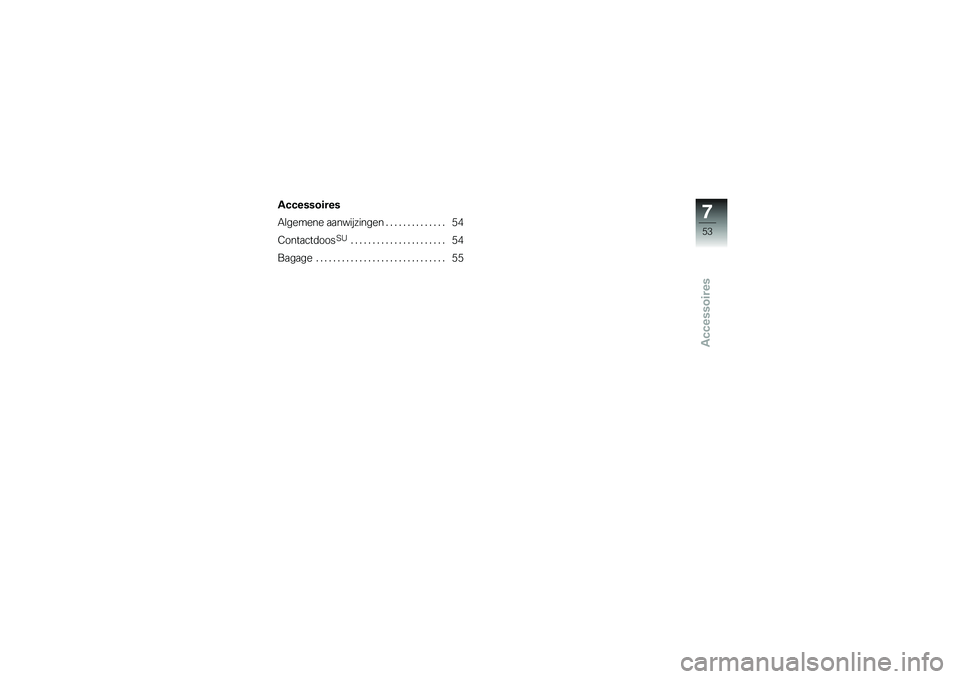

Accessoires
Accessoires
Algemene aanwijzingen . ............. 54
Contactdoos
SU
...................... 54
Bagage . . ............................ 55
753zAccessoires

Algemene
aanwijzingenBMW Motorrad adviseert uitslui-
tend onderdelen en accessoires
te gebruiken die door BMW voor
dit doel zijn goedgekeurd.
Originele BMW onderdelen, ac-
cessoires en overige door BMW
goedgekeurde producten, even-
als het bijbehorende ter zake
kundige advies, zijn verkrijgbaar
bij uw BMW Motorrad dealer.
Door BMW voor uw motorfiets
goedgekeurde onderdelen en ac-
cessoires zijn op hun veiligheid,
werking en deugdelijkheid getest.
Voor deze producten aanvaardt
BMW de volledige productaan-
sprakelijkheid.
Voor alle accessoires en onder-
delen die niet zijn goedgekeurd
door BMW kan BMW geen ver-
antwoordelijkheid aanvaarden.BMW Motorrad kan niet
voor ieder product dat door
derden wordt geleverd beoor-
delen of het op BMW motorfiet-
sen zonder veiligheidsrisico kan
worden gemonteerd. Deze ga-
rantie wordt ook niet gegeven
wanneer in bepaalde landen van
overheidswege deze toestem-
ming wel is verleend. Bij de in
het kader hiervan uitgevoerde
tests wordt niet altijd rekening
gehouden met alle mogelijke be-
drijfsomstandigheden van BMW
motorfietsen en deze zijn daarom
niet altijd voldoende.
Voor uw eigen veiligheid vervan-
gingsonderdelen en accessoires
gebruiken die door BMW voor
uw motorfiets zijn goedgekeurd.
Neem bij het aanbrengen van
technische wijzigingen de wette-
lijke voorschriften in acht. Houdt
u zich aan de officiële typegoed-
keuring.
Contactdoos
SU
BelastbaarheidDe belasting van de contact-
doos 1mag de in de technische
gegevens opgegeven waarde niet
overschrijden.Gebruik van extra
apparatuurHet gebruik van extra apparaten
belast de accu. Er moet in acht
worden genomen dat de startca-
paciteit van de accu behouden
blijft.
754zAccessoires
