2007 BMW MOTORRAD G 650 XCOUNTRY Handleiding (in Dutch)

Stuurhendel, links1Lichtsignaal
2 Bediening van het ABS
SU
( 33)
3 Knipperlichtschakelaar
( 32)
4 Claxon
5 Grootlicht ( 31)
215zOverzichten

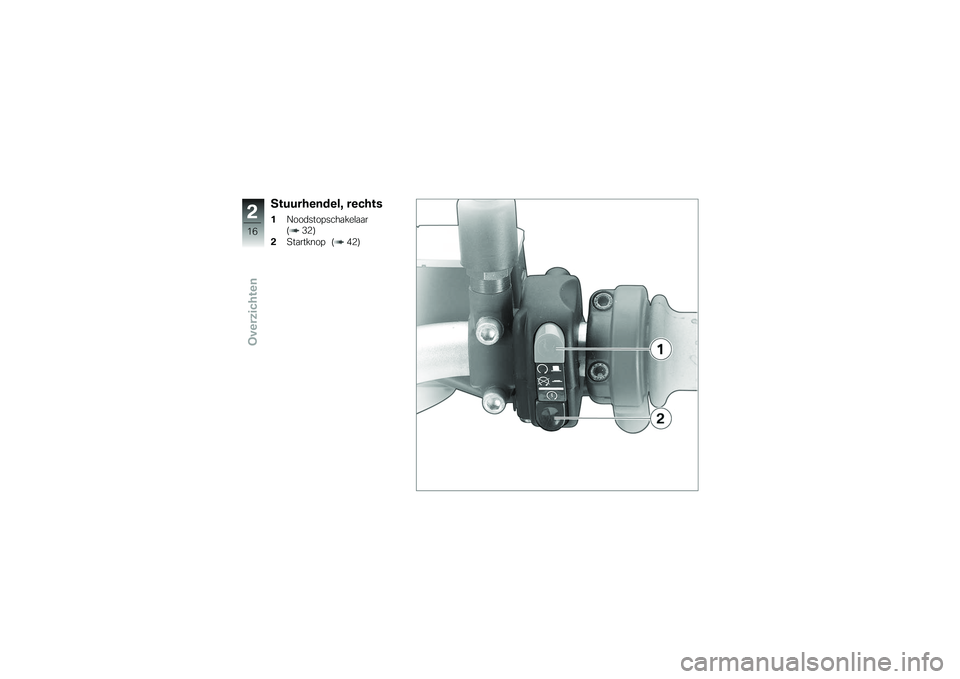

Stuurhendel, rechts1Noodstopschakelaar
( 32)
2 Startknop ( 42)
216zOverzichten

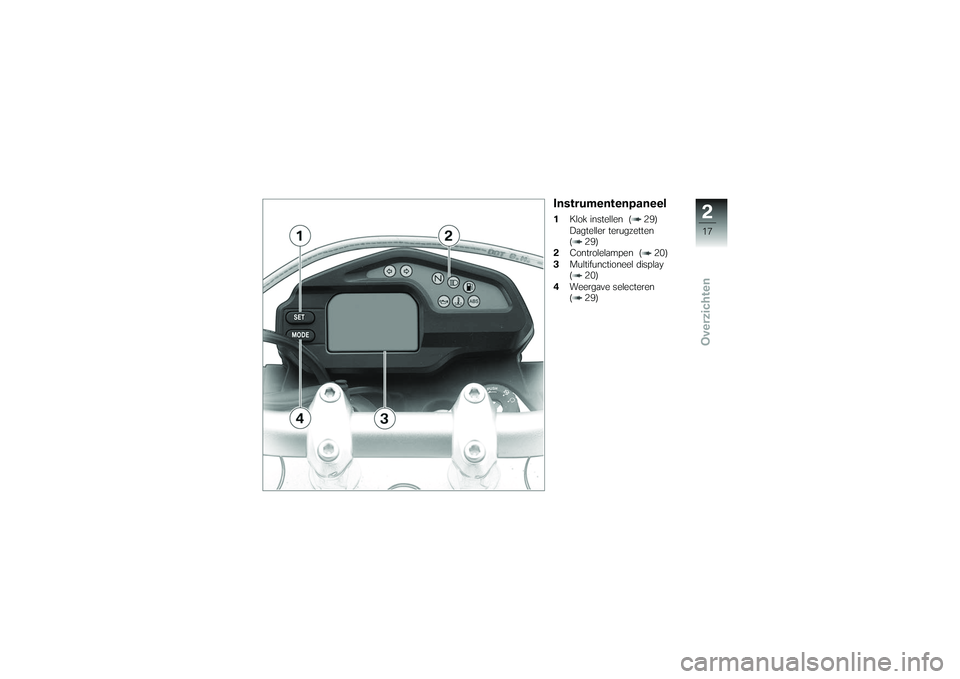

Instrumentenpaneel1Klok instellen ( 29)
Dagteller terugzetten
( 29)
2 Controlelampen ( 20)
3 Multifunctioneel display
( 20)
4 Weergave selecteren
( 29)
217zOverzichten

218zOverzichten

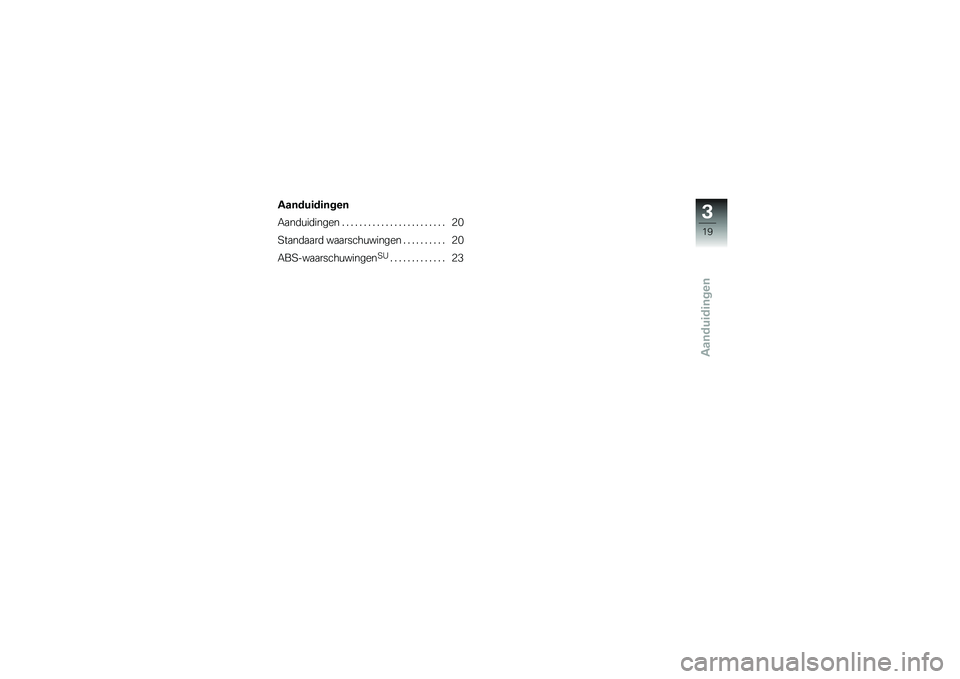

Aanduidingen
Aanduidingen
Aanduidingen ........................ 20
Standaard waarschuwingen . . . ....... 20
ABS-waarschuwingen
SU
............. 23
319zAanduidingen

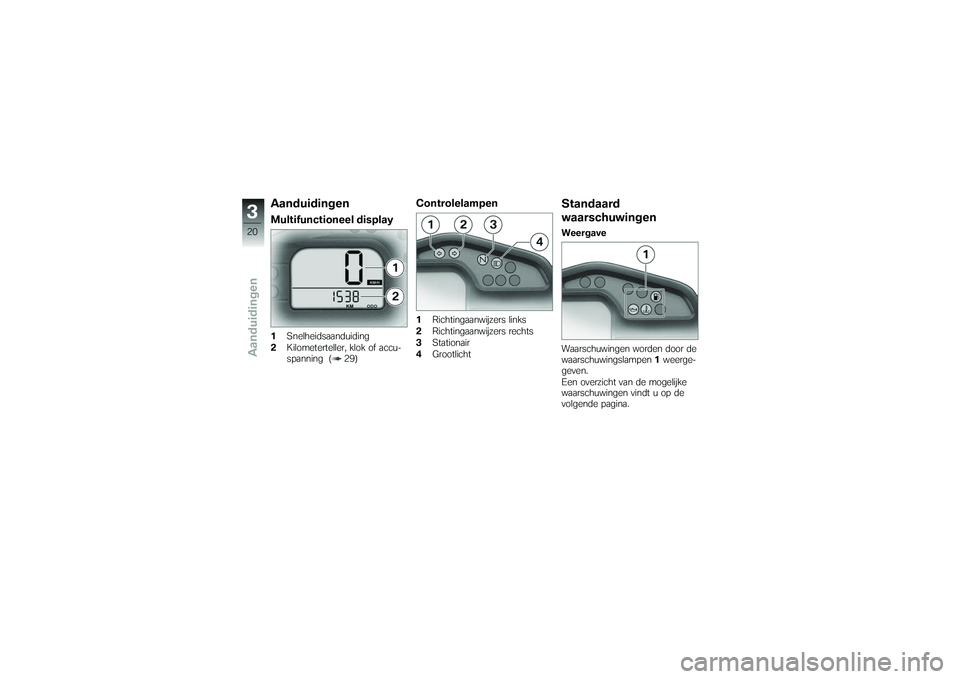

AanduidingenMultifunctioneel display1Snelheidsaanduiding
2 Kilometerteller, klok of accu-
spanning ( 29)
Controlelampen1Richtingaanwijzers links
2 Richtingaanwijzers rechts
3 Stationair
4 Grootlicht
Standaard
waarschuwingenWeergave
Waarschuwingen worden door de
waarschuwingslampen 1weerge-
geven.
Een overzicht van de mogelijke
waarschuwingen vindt u op de
volgende pagina.
320zAanduidingen

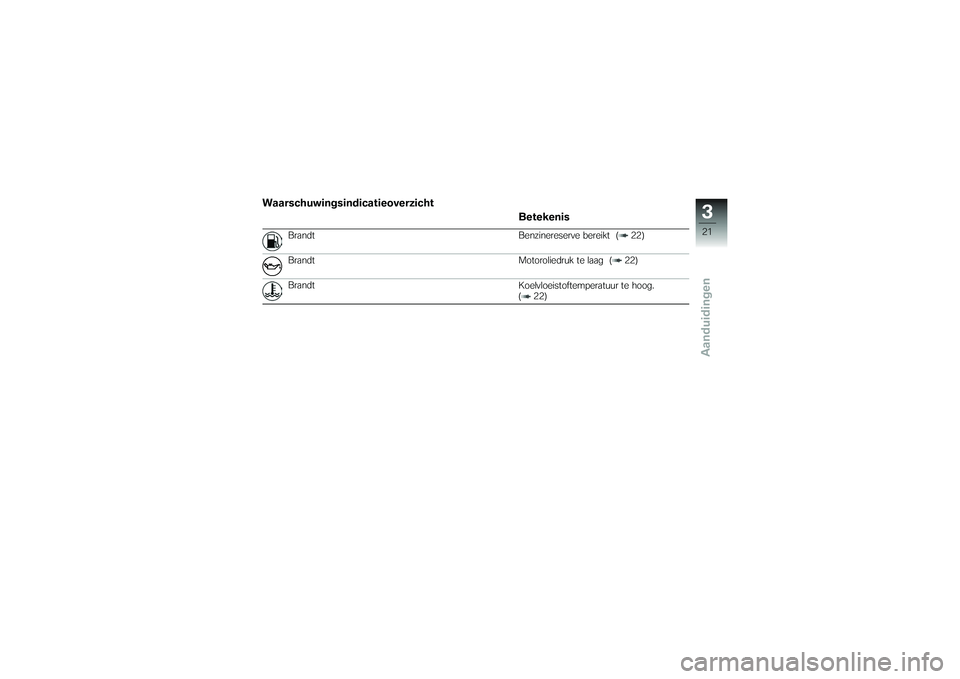

WaarschuwingsindicatieoverzichtBetekenis
Brandt Benzinereserve bereikt ( 22)
Brandt Motoroliedruk te laag ( 22)
Brandt Koelvloeistoftemperatuur te hoog.
( 22)
321zAanduidingen

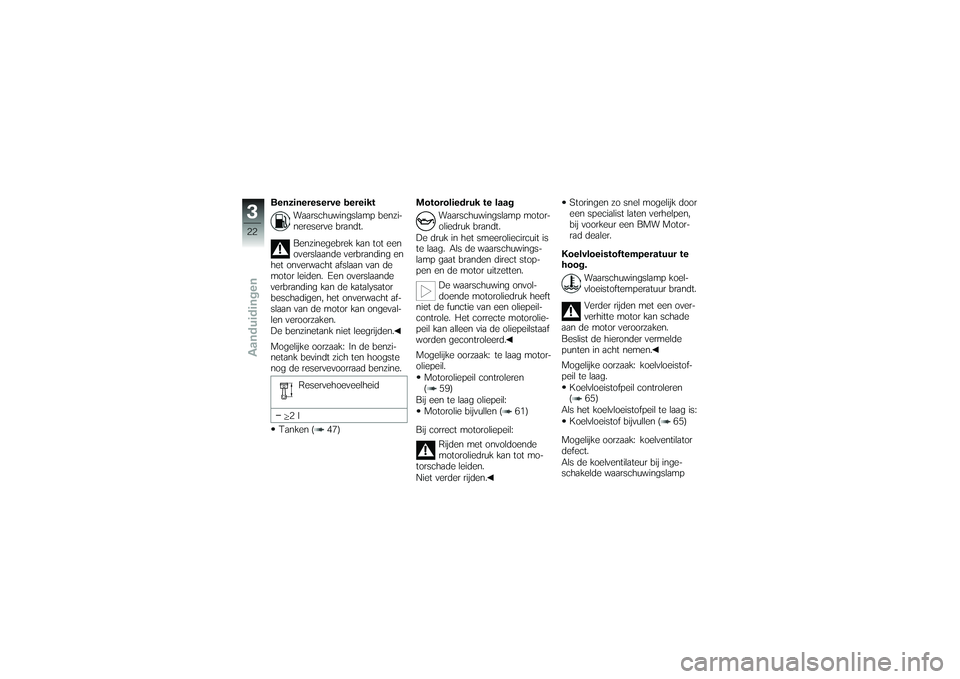

Benzinereserve bereiktWaarschuwingslamp benzi-
nereserve brandt.
Benzinegebrek kan tot een
overslaande verbranding en
het onverwacht afslaan van de
motor leiden. Een overslaande
verbranding kan de katalysator
beschadigen, het onverwacht af-
slaan van de motor kan ongeval-
len veroorzaken.
De benzinetank niet leegrijden.
Mogelijke oorzaak: In de benzi-
netank bevindt zich ten hoogste
nog de reservevoorraad benzine.
Reservehoeveelheid
2l
Tanken ( 47) Motoroliedruk te laag
Waarschuwingslamp motor-
oliedruk brandt.
De druk in het smeeroliecircuit is
te laag. Als de waarschuwings-
lamp gaat branden direct stop-
pen en de motor uitzetten.
De waarschuwing onvol-
doende motoroliedruk heeft
niet de functie van een oliepeil-
controle. Het correcte motorolie-
peil kan alleen via de oliepeilstaaf
worden gecontroleerd.
Mogelijke oorzaak: te laag motor-
oliepeil.
Motoroliepeil controleren
( 59)
Bij een te laag oliepeil: Motorolie bijvullen ( 61)
Bij correct motoroliepeil: Rijden met onvoldoende
motoroliedruk kan tot mo-
torschade leiden.
Niet verder rijden. Storingen zo snel mogelijk door
een specialist laten verhelpen,
bij voorkeur een BMW Motor-
rad dealer.
Koelvloeistoftemperatuur te
hoog. Waarschuwingslamp koel-
vloeistoftemperatuur brandt.
Verder rijden met een over-
verhitte motor kan schade
aan de motor veroorzaken.
Beslist de hieronder vermelde
punten in acht nemen.
Mogelijke oorzaak: koelvloeistof-
peil te laag.
Koelvloeistofpeil controleren
( 65)
Als het koelvloeistofpeil te laag is:
Koelvloeistof bijvullen ( 65)
Mogelijke oorzaak: koelventilator
defect.
Als de koelventilateur bij inge-
schakelde waarschuwingslamp
322zAanduidingen
