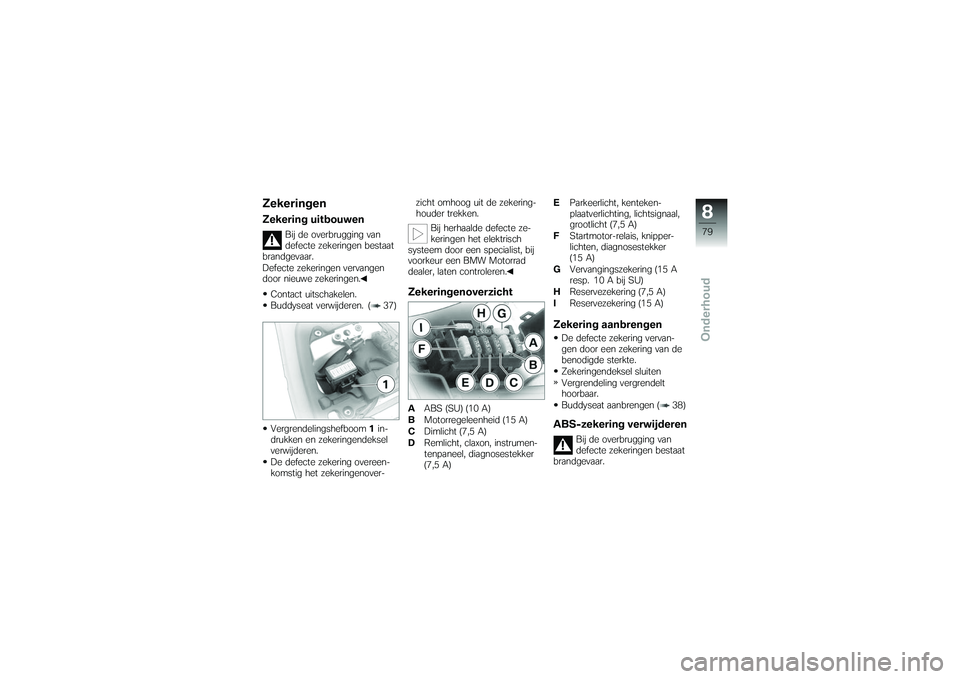

ZekeringenZekering uitbouwen
Bij de overbrugging van
defecte zekeringen bestaat
brandgevaar.
Defecte zekeringen vervangen
door nieuwe zekeringen.
Contact uitschakelen.
Buddyseat verwijderen. ( 37)
Vergrendelingshefboom 1in-
drukken en zekeringendeksel
verwijderen.
De defecte zekering overeen-
komstig het zekeringenover- zicht omhoog uit de zekering-
houder trekken.
Bij herhaalde defecte ze-
keringen het elektrisch
systeem door een specialist, bij
voorkeur een BMW Motorrad
dealer, laten controleren.
ZekeringenoverzichtA ABS (SU) (10 A)
B Motorregeleenheid (15 A)
C Dimlicht (7,5 A)
D Remlicht, claxon, instrumen-
tenpaneel, diagnosestekker
(7,5 A) E
Parkeerlicht, kenteken-
plaatverlichting, lichtsignaal,
grootlicht (7,5 A)
F Startmotor-relais, knipper-
lichten, diagnosestekker
(15 A)
G Vervangingszekering (15 A
resp. 10 A bij SU)
H Reservezekering (7,5 A)
I Reservezekering (15 A)
Zekering aanbrengenDe defecte zekering vervan-
gen door een zekering van de
benodigde sterkte.
Zekeringendeksel sluiten
Vergrendeling vergrendelt
hoorbaar.
Buddyseat aanbrengen ( 38)ABS-zekering verwijderen
Bij de overbrugging van
defecte zekeringen bestaat
brandgevaar.
879zOnderhoud

Defecte zekeringen vervangen
door nieuwe zekeringen.Contact uitschakelen.
Zijkuipdeel rechts uitbouwen
( 90)
De defecte zekering overeen-
komstig het zekeringenover-
zicht omhoog uit de zekering-
houder trekken. Bij herhaalde defecte ze-
keringen het elektrisch
systeem door een specialist, bij
voorkeur een BMW Motorrad
dealer, laten controleren.

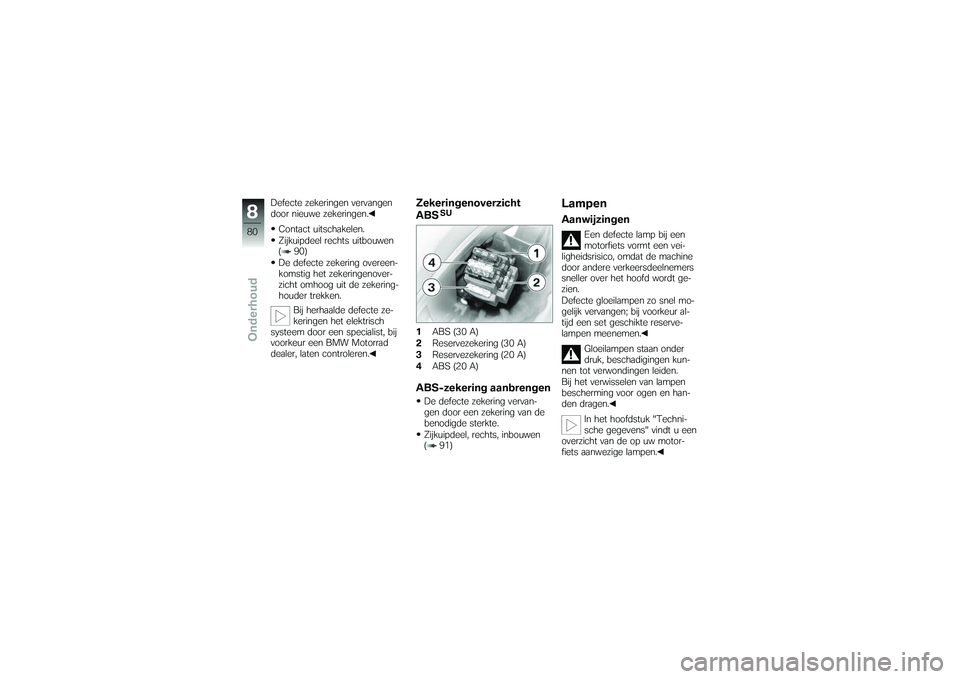

Zekeringenoverzicht
ABS
SU
1 ABS (30 A)
2 Reservezekering (30 A)
3 Reservezekering (20 A)
4 ABS (20 A)ABS-zekering aanbrengenDe defecte zekering vervan-
gen door een zekering van de
benodigde sterkte.
Zijkuipdeel, rechts, inbouwen
( 91)
LampenAanwijzingen
Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat de machine
door andere verkeersdeelnemers
sneller over het hoofd wordt ge-
zien.
Defecte gloeilampen zo snel mo-
gelijk vervangen; bij voorkeur al-
tijd een set geschikte reserve-
lampen meenemen.
Gloeilampen staan onder
druk, beschadigingen kun-
nen tot verwondingen leiden.
Bij het verwisselen van lampen
bescherming voor ogen en han-
den dragen.
In het hoofdstuk "Techni-
sche gegevens" vindt u een
overzicht van de op uw motor-
fiets aanwezige lampen.
880zOnderhoud

Het glas van de nieuwe
gloeilamp niet met de blote
vingers aanraken. Voor het aan-
brengen een schone droge doek
gebruiken. Vuilafzettingen, voor-
al olie en vetten, beïnvloeden de
warmte-afvoer. Oververhitting
en een kortere levensduur van
de gloeilampen zijn hiervan het
gevolg.
Koplamp uitbouwen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.

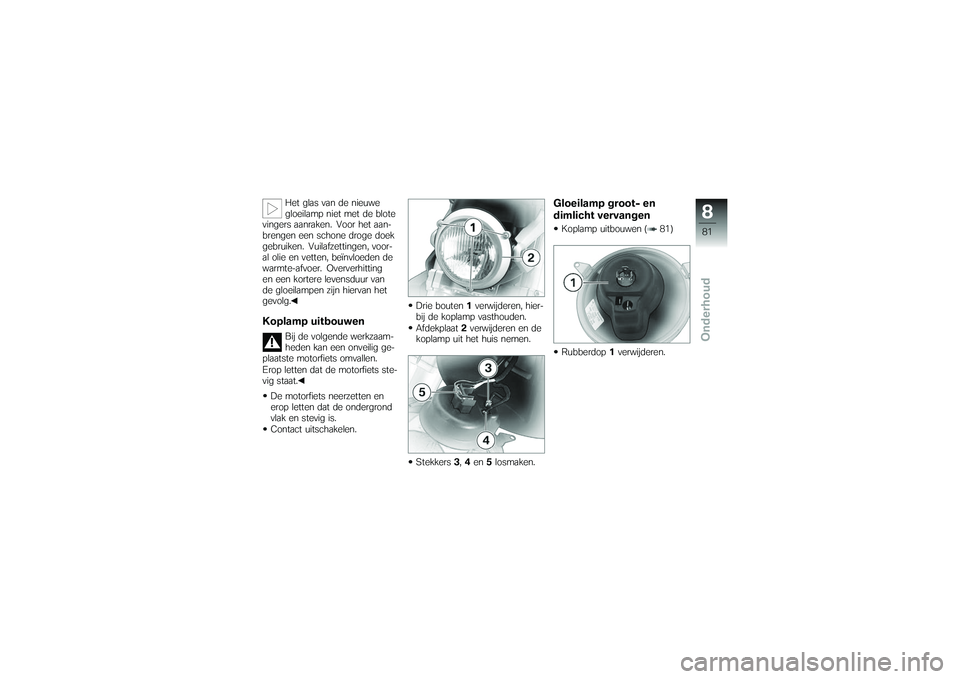

Contact uitschakelen. Drie bouten
1verwijderen, hier-
bij de koplamp vasthouden.
Afdekplaat 2verwijderen en de
koplamp uit het huis nemen.
Stekkers 3,4 en 5losmaken.
Gloeilamp groot- en
dimlicht vervangenKoplamp uitbouwen ( 81)
Rubberdop 1verwijderen.
881zOnderhoud

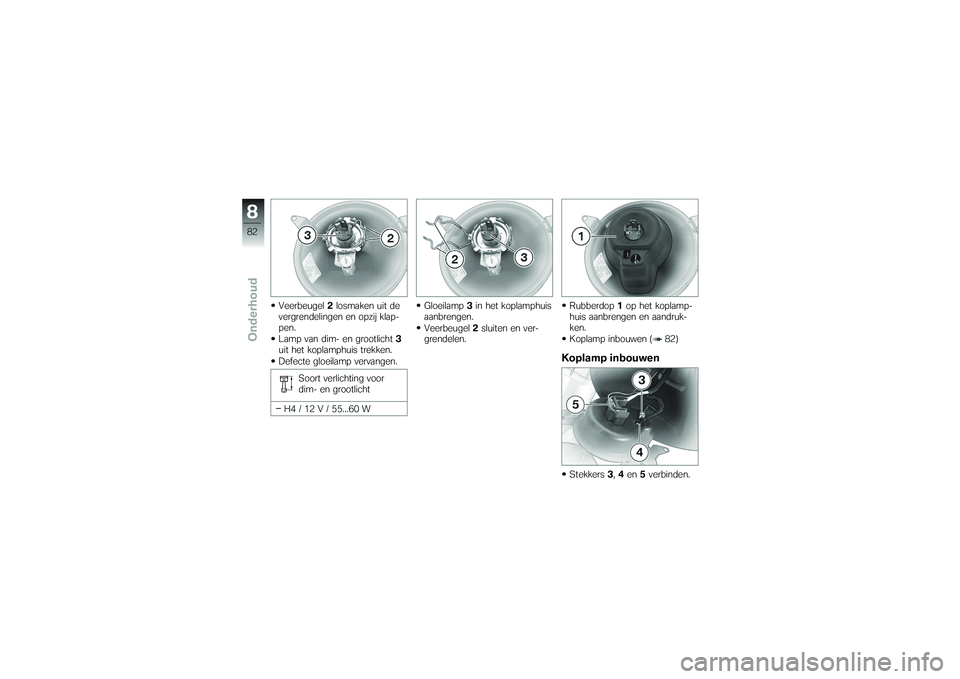

Veerbeugel2losmaken uit de
vergrendelingen en opzij klap-
pen.
Lamp van dim- en grootlicht 3
uit het koplamphuis trekken.
Defecte gloeilamp vervangen.
Soort verlichting voor
dim- en grootlicht
H4 / 12 V / 55...60 W Gloeilamp
3in het koplamphuis
aanbrengen.
Veerbeugel 2sluiten en ver-
grendelen. Rubberdop
1op het koplamp-
huis aanbrengen en aandruk-
ken.
Koplamp inbouwen ( 82)
Koplamp inbouwenStekkers 3,4 en 5verbinden.
882zOnderhoud

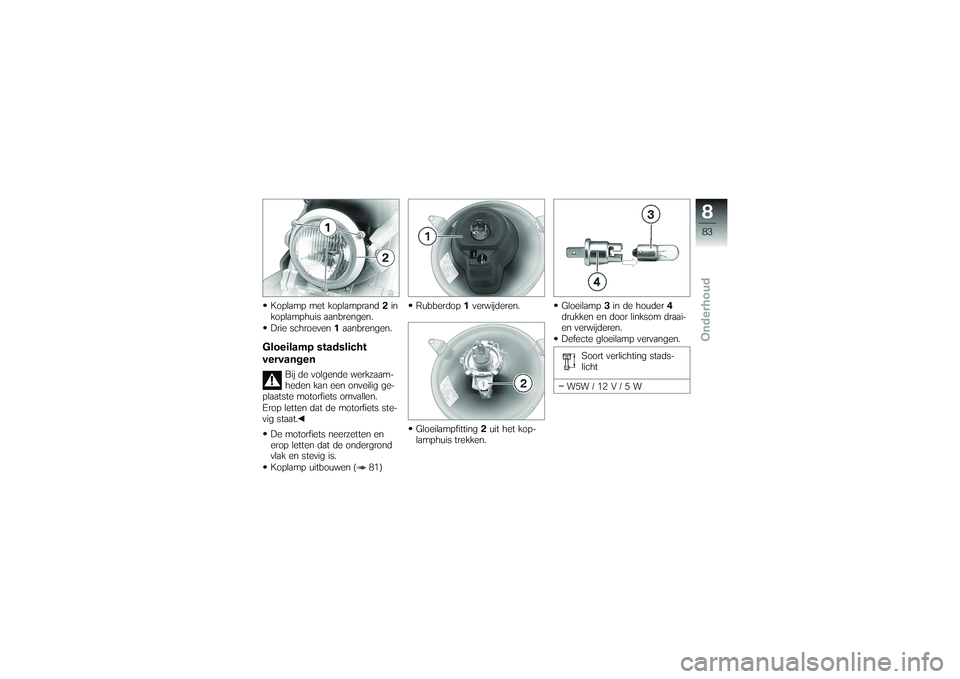

Koplamp met koplamprand2in
koplamphuis aanbrengen.
Drie schroeven 1aanbrengen.Gloeilamp stadslicht
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Koplamp uitbouwen ( 81) Rubberdop
1verwijderen.
Gloeilampfitting 2uit het kop-
lamphuis trekken. Gloeilamp
3in de houder 4
drukken en door linksom draai-
en verwijderen.
Defecte gloeilamp vervangen.
Soort verlichting stads-
licht
W5W / 12 V / 5 W
883zOnderhoud

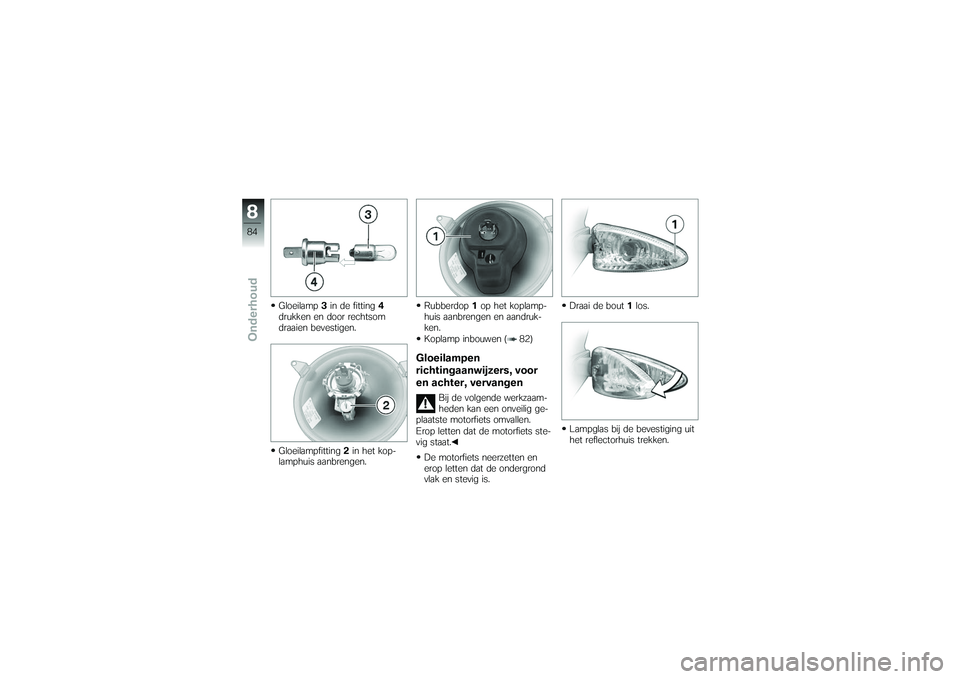

Gloeilamp3in de fitting 4
drukken en door rechtsom
draaien bevestigen.
Gloeilampfitting 2in het kop-
lamphuis aanbrengen. Rubberdop
1op het koplamp-
huis aanbrengen en aandruk-
ken.
Koplamp inbouwen ( 82)
Gloeilampen
richtingaanwijzers, voor
en achter, vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is. Draai de bout
1los.
Lampglas bij de bevestiging uit
het reflectorhuis trekken.
884zOnderhoud

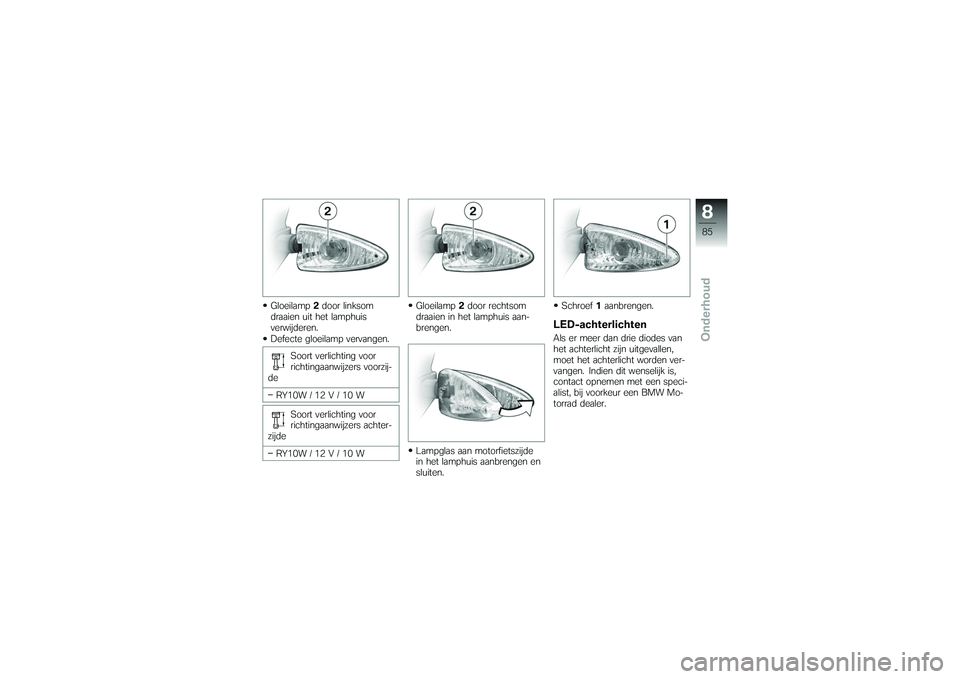

Gloeilamp2door linksom
draaien uit het lamphuis
verwijderen.
Defecte gloeilamp vervangen.
Soort verlichting voor
richtingaanwijzers voorzij-
de
RY10W / 12 V / 10 W
Soort verlichting voor
richtingaanwijzers achter-
zijde
RY10W / 12 V / 10 W Gloeilamp
2door rechtsom
draaien in het lamphuis aan-
brengen.
Lampglas aan motorfietszijde
in het lamphuis aanbrengen en
sluiten. Schroef
1aanbrengen.
LED-achterlichtenAls er meer dan drie diodes van
het achterlicht zijn uitgevallen,
moet het achterlicht worden ver-
vangen. Indien dit wenselijk is,
contact opnemen met een speci-
alist, bij voorkeur een BMW Mo-
torrad dealer.
885zOnderhoud

gloeilamp
kentekenplaatverlichting
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.

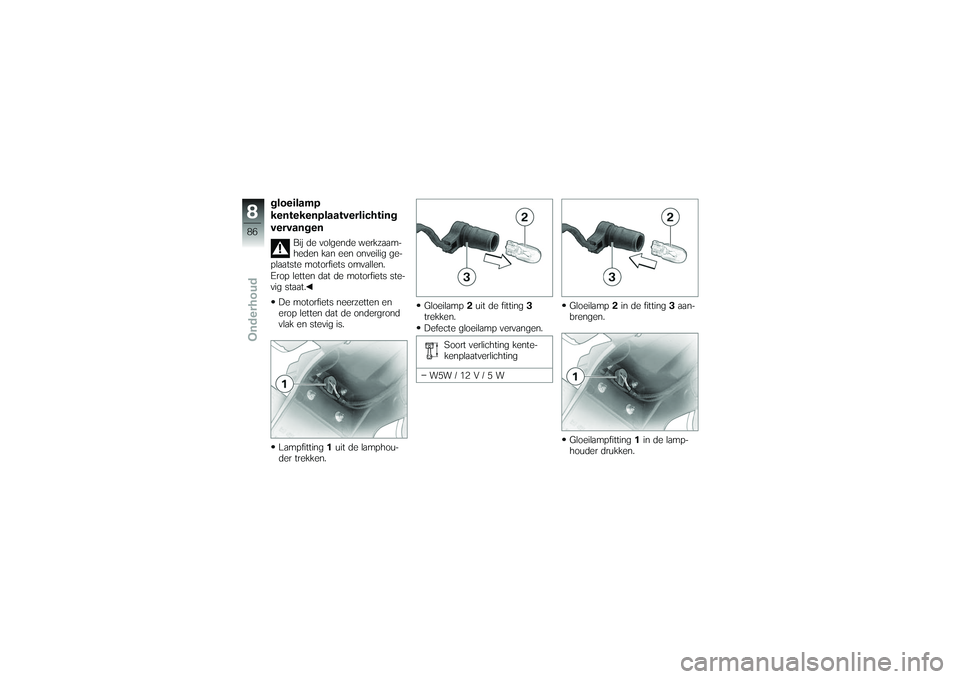

Lampfitting 1uit de lamphou-
der trekken. Gloeilamp
2uit de fitting 3
trekken.
Defecte gloeilamp vervangen.
Soort verlichting kente-
kenplaatverlichting
W5W/12V/5W Gloeilamp
2in de fitting 3aan-
brengen.
Gloeilampfitting 1in de lamp-
houder drukken.
