2007 BMW MOTORRAD G 650 XCOUNTRY Handleiding (in Dutch)

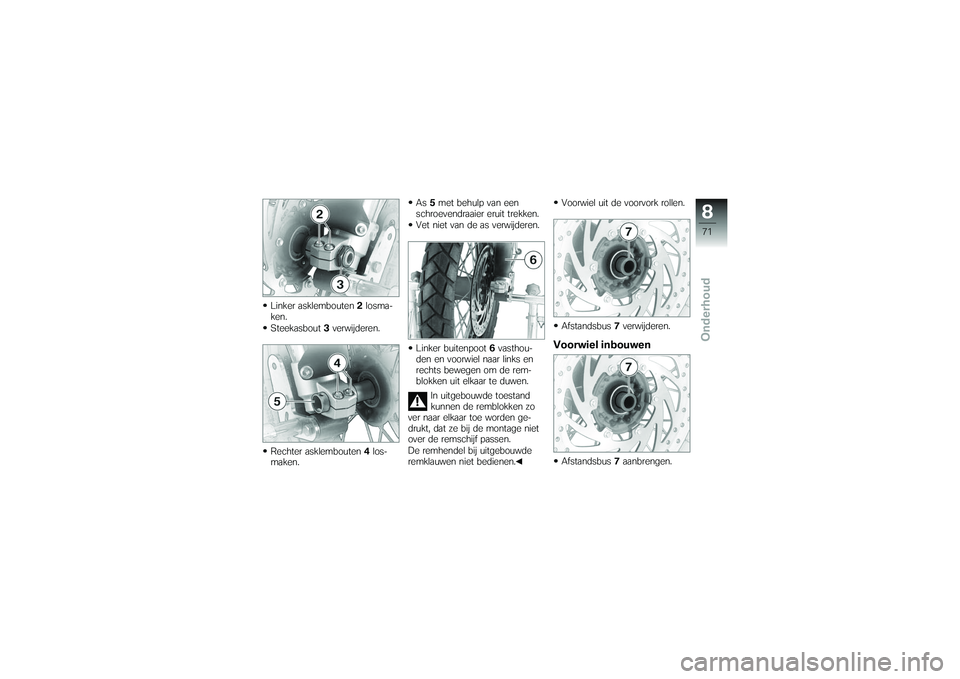

Linker asklembouten2losma-
ken.
Steekasbout 3verwijderen.
Rechter asklembouten 4los-
maken. As
5met behulp van een
schroevendraaier eruit trekken.
Vet niet van de as verwijderen.
Linker buitenpoot 6vasthou-
den en voorwiel naar links en
rechts bewegen om de rem-
blokken uit elkaar te duwen.
In uitgebouwde toestand
kunnen de remblokken zo
ver naar elkaar toe worden ge-
drukt, dat ze bij de montage niet
over de remschijf passen.
De remhendel bij uitgebouwde
remklauwen niet bedienen. Voorwiel uit de voorvork rollen.
Afstandsbus
7verwijderen.
Voorwiel inbouwenAfstandsbus 7aanbrengen.
871zOnderhoud

Het voorwiel moet in draai-
richting worden ingebouwd.
Op de draairichtingspijlen op de
band of de velg letten.
Voorwiel in de voorvork rollen,
hierbij de remschijven tussen
de remblokken geleiden.
As 5inbouwen. Boutbevestigingen die met
een onjuist aantrekkoppel
zijn vastgezet kunnen losraken
of de boutbevestigingen kunnen
beschadigd raken.
Aanhaalmomenten altijd laten
controleren door een specialist,
bij voorkeur een BMW Motorrad
dealer.
Steekas 3met aanhaalmo-
ment monteren, zo nodig met
schroevendraaier aan de rech-
terkant tegenhouden. Moer op steekas voor
80 Nm
Voorwielstandaard verwijderen.
Laat, zonder de rem te bedie-
nen, de voorvork meerdere ma-
len krachtig inveren.
Linker asklembouten 2met
aanhaalmoment vastzetten.
Voorrasklem
10 Nm
872zOnderhoud

Rechter asklembouten4met
het voorgeschreven aantrek-
koppel vastzetten.
Voorrasklem
10 Nm Met SU BMW Motorrad ABS:
ABS-sensor in de houder aan-
brengen en bout 1van de
ABS-sensor aanbrengen.
Hulpstandaard verwijderen
Remhendel meermaals krachtig
bedienen, om de remblokken
tegen de schijven te laten aan-
liggen.
Achterwiel uitbouwenDe motorfiets op een geschikte
hulpstandaard plaatsen. BMW
Motorrad adviseert de BMW
Motorrad hulpstandaard. Hulpstandaard aanbrengen
( 76)
Bouten
1verwijderen en af-
dekking 2iets naar beneden
trekken.
873zOnderhoud

Bout3van de snelheidssensor
uitbouwen en snelheidssensor
uit de houder verwijderen.
Steekasmoer 4verwijderen.
Borgmoeren 5links en rechts
door linksom draaien losmaken. Stelbouten
6links en rechts
door rechtsom draaien zover
losmaken, dat de stelplaat 7
verwijderd kan worden.
Steekas 8verwijderen.
Achterwiel zo ver mogelijk naar
voren rollen en ketting 9van
het kettingwiel nemen.
Achterwiel naar achteren uit de
achterbrug rollen.
Het kettingwiel en de
afstandsbussen links en
rechts steken los in het wiel. Bij
de demontage erop letten, deze onderdelen niet te beschadigen
of te verliezen.
Achterwiel inbouwenAchterwiel in de achterbrug rol-
len, hierbij de remschijf tussen
de remblokken geleiden.
Achterwiel zo ver mogelijk naar
voren rollen en ketting
9op het
kettingwiel leggen.
874zOnderhoud

Stelplaatje links10in de ach-
tervork aanbrengen, steekas 8
in de remklauw en het achter-
wiel aanbrengen.
Erop letten dat de steekas in
de uitsparing van de stelplaat
past. Stelplaat rechts
7aanbrengen.
Steekasmoer 4aanbrengen,
maar nog niet vastzetten. Snelheidssensor in de houder
aanbrengen en bout
3van de
snelheidssensor aanbrengen.
Afdekking 2aanbrengen.
2 bouten 1aanbrengen.
875zOnderhoud

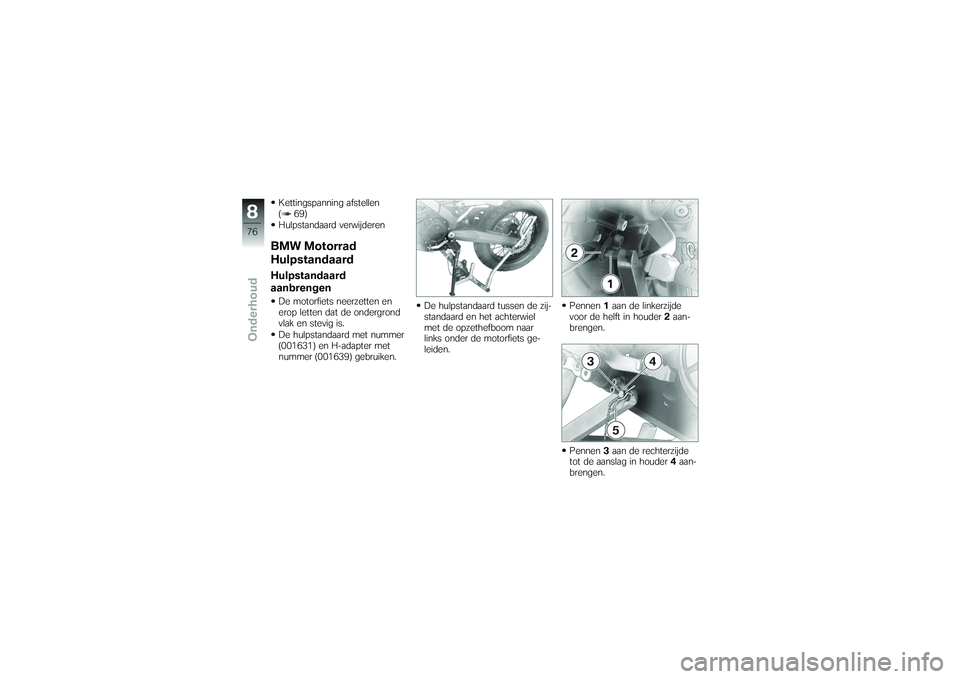

Kettingspanning afstellen
( 69)
Hulpstandaard verwijderenBMW Motorrad
HulpstandaardHulpstandaard
aanbrengenDe motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
De hulpstandaard met nummer
(001631) en H-adapter met
nummer (001639) gebruiken.De hulpstandaard tussen de zij-
standaard en het achterwiel
met de opzethefboom naar
links onder de motorfiets ge-
leiden.
Pennen
1aan de linkerzijde
voor de helft in houder 2aan-
brengen.
Pennen 3aan de rechterzijde
tot de aanslag in houder 4aan-
brengen.
876zOnderhoud

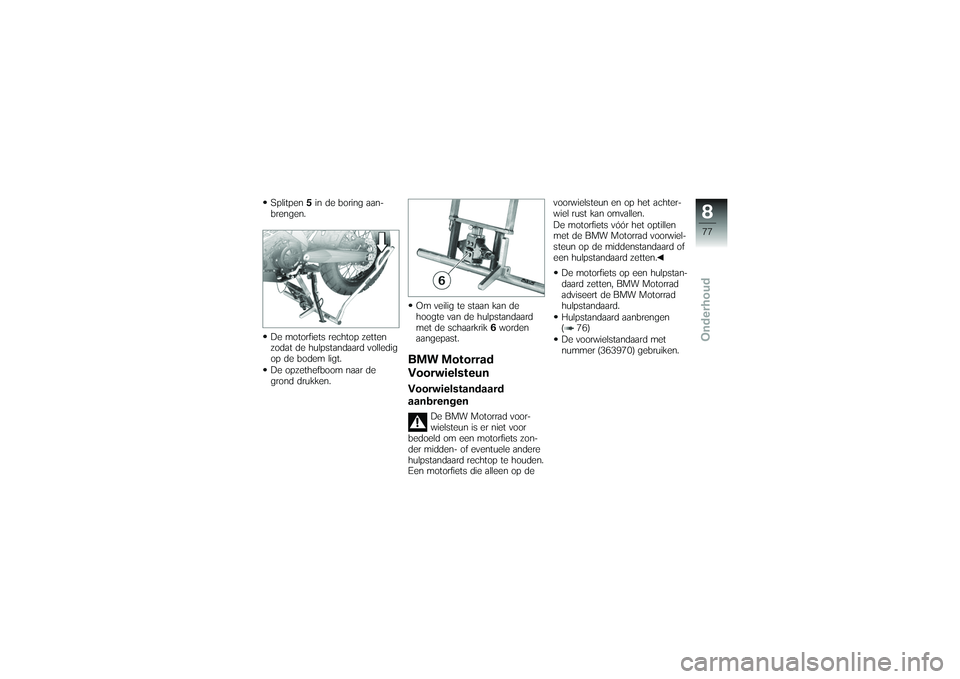

Splitpen5in de boring aan-
brengen.
De motorfiets rechtop zetten
zodat de hulpstandaard volledig
op de bodem ligt.
De opzethefboom naar de
grond drukken. Om veilig te staan kan de
hoogte van de hulpstandaard
met de schaarkrik 6
worden
aangepast.
BMW Motorrad
VoorwielsteunVoorwielstandaard
aanbrengen
De BMW Motorrad voor-
wielsteun is er niet voor
bedoeld om een motorfiets zon-
der midden- of eventuele andere
hulpstandaard rechtop te houden.
Een motorfiets die alleen op de voorwielsteun en op het achter-
wiel rust kan omvallen.
De motorfiets vóór het optillen
met de BMW Motorrad voorwiel-
steun op de middenstandaard of
een hulpstandaard zetten.
De motorfiets op een hulpstan-
daard zetten, BMW Motorrad
adviseert de BMW Motorrad
hulpstandaard.
Hulpstandaard aanbrengen
( 76)
De voorwielstandaard met
nummer (363970) gebruiken.
877zOnderhoud

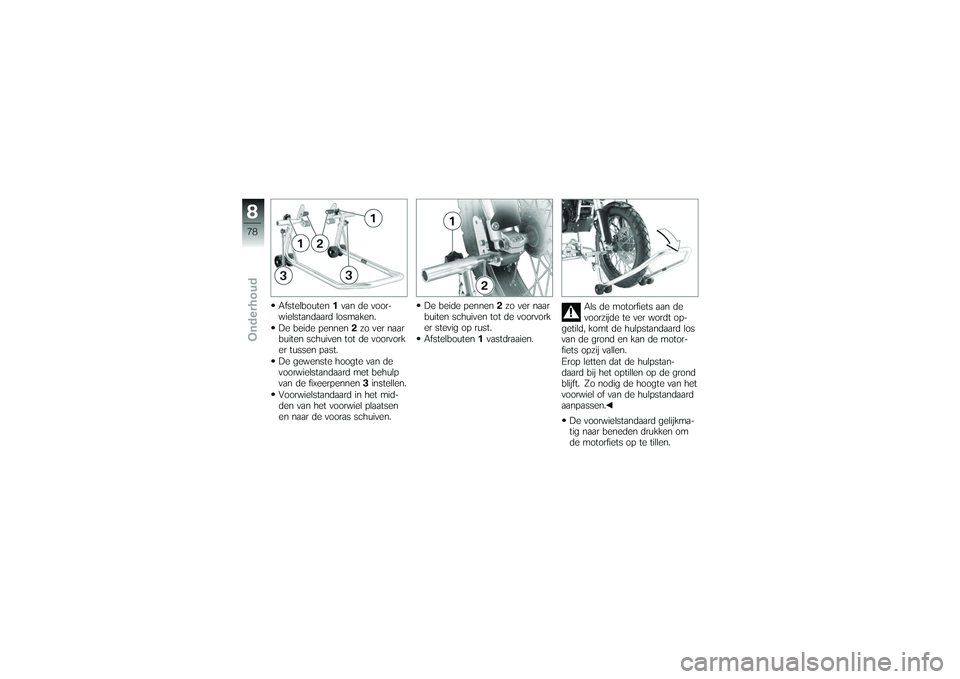

Afstelbouten1van de voor-
wielstandaard losmaken.
De beide pennen 2zo ver naar
buiten schuiven tot de voorvork
er tussen past.
De gewenste hoogte van de
voorwielstandaard met behulp
van de fixeerpennen 3instellen.
Voorwielstandaard in het mid-
den van het voorwiel plaatsen
en naar de vooras schuiven. De beide pennen
2zo ver naar
buiten schuiven tot de voorvork
er stevig op rust.
Afstelbouten 1vastdraaien. Als de motorfiets aan de
voorzijde te ver wordt op-
getild, komt de hulpstandaard los
van de grond en kan de motor-
fiets opzij vallen.
Erop letten dat de hulpstan-
daard bij het optillen op de grond
blijft. Zo nodig de hoogte van het
voorwiel of van de hulpstandaard
aanpassen.
De voorwielstandaard gelijkma-
tig naar beneden drukken om
de motorfiets op te tillen.
878zOnderhoud
