2007 BMW MOTORRAD G 650 XCHALLENGE Livret de bord (in French)

Positionner les deux axes2de
façon à bien soutenir la fourche
avant.
Serrer les vis d'ajustage1.Si l'avant de la moto est
soulevé trop haut, la bé-
quille auxiliaire ne touche plus le
sol et la moto peut basculer sur
le côté.
Faire attention en soulevant la
moto à ce que la béquille auxi-
liaire reste en contact avec le sol.
Adapter le cas échéant la hauteur
de la béquille de roue avant ou
de la béquille auxiliaire.
Pour soulever la moto, abaisser
sans à-coups la béquille de
roue avant.
FusiblesDépose d'un fusible
Le pontage des fusibles
défectueux entraîne un
risque d'incendie.
Remplacer les fusibles défec-
tueux par des fusibles neufs.
Couper le contact.
Dépose de la selle ( 42)
Presser le levier de
verrouillage1et ouvrir le
couvercle de la boîte à fusibles.
Retirer le fusible défectueux
(voir le plan d'affectation des
887zEntretien

fusibles) de la boîte à fusibles
par le haut.
En cas de fonte fréquente
des fusibles, faire contrô-
ler l'installation électrique dans
un atelier spécialisé, de pré-
férence une concession BMW

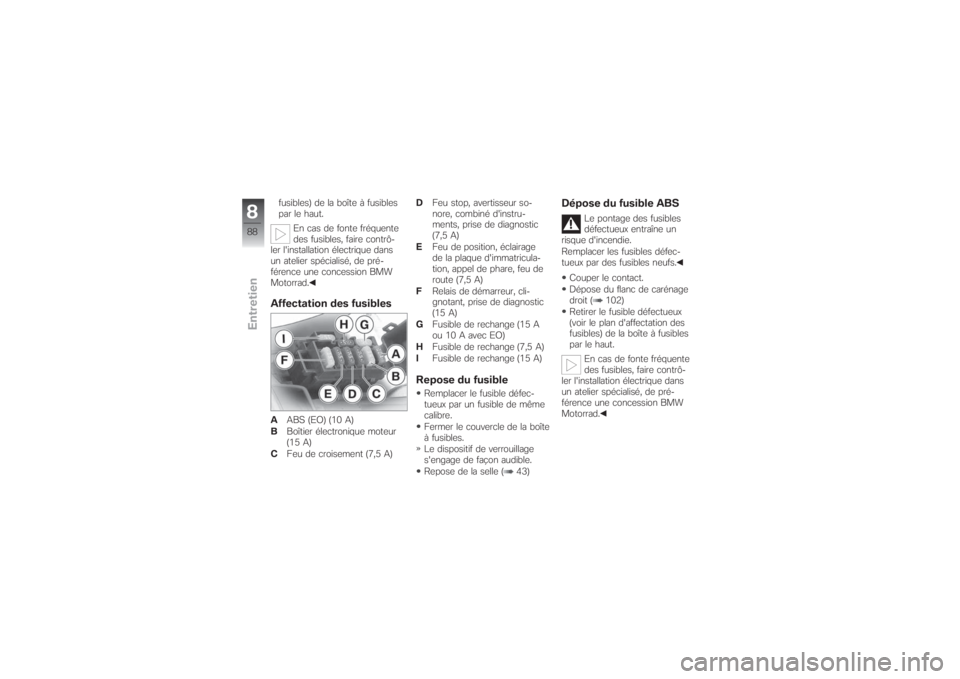

Motorrad.Affectation des fusiblesAABS (EO) (10 A)
BBoîtier électronique moteur
(15 A)
CFeu de croisement (7,5 A)DFeu stop, avertisseur so-
nore, combiné d'instru-
ments, prise de diagnostic
(7,5 A)
EFeu de position, éclairage
de la plaque d'immatricula-
tion, appel de phare, feu de
route (7,5 A)
FRelais de démarreur, cli-
gnotant, prise de diagnostic
(15 A)
GFusible de rechange (15 A
ou 10 A avec EO)
HFusible de rechange (7,5 A)
IFusible de rechange (15 A)
Repose du fusibleRemplacer le fusible défec-
tueux par un fusible de même
calibre.
Fermer le couvercle de la boîte
à fusibles.
Le dispositif de verrouillage
s'engage de façon audible.
Repose de la selle ( 43)
Dépose du fusible ABS
Le pontage des fusibles
défectueux entraîne un
risque d'incendie.
Remplacer les fusibles défec-
tueux par des fusibles neufs.
Couper le contact.
Dépose du flanc de carénage
droit ( 102)
Retirer le fusible défectueux
(voir le plan d'affectation des
fusibles) de la boîte à fusibles
par le haut.
En cas de fonte fréquente
des fusibles, faire contrô-
ler l'installation électrique dans
un atelier spécialisé, de pré-
férence une concession BMW
Motorrad.
888zEntretien

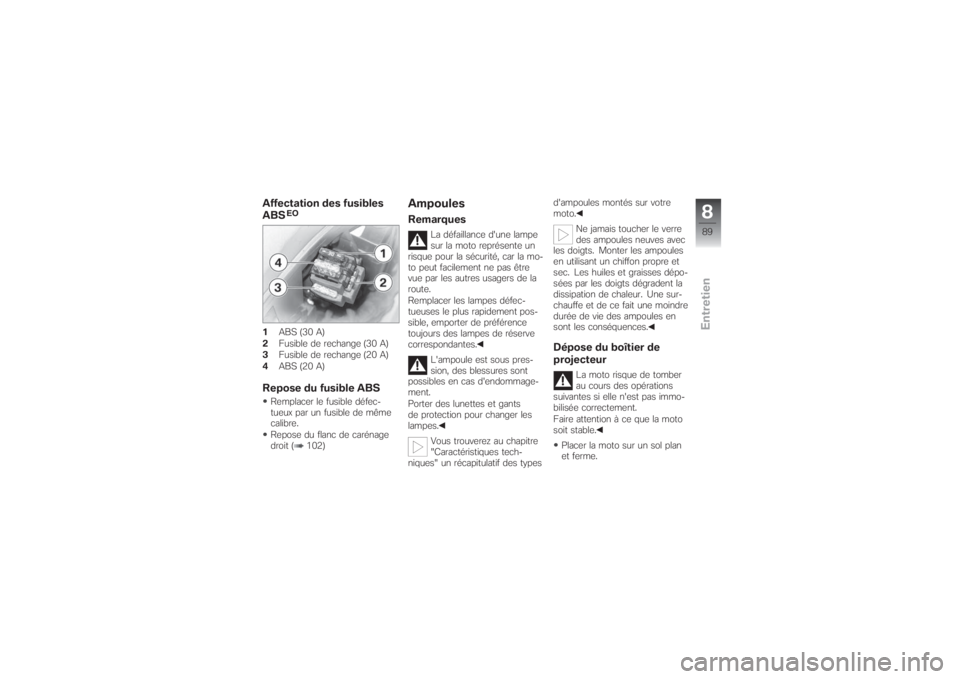

Affectation des fusibles
ABS
EO
1ABS (30 A)
2Fusible de rechange (30 A)
3Fusible de rechange (20 A)
4ABS (20 A)Repose du fusible ABSRemplacer le fusible défec-
tueux par un fusible de même
calibre.
Repose du flanc de carénage
droit ( 102)
AmpoulesRemarques
La défaillance d'une lampe
sur la moto représente un
risque pour la sécurité, car la mo-
to peut facilement ne pas être
vue par les autres usagers de la
route.
Remplacer les lampes défec-
tueuses le plus rapidement pos-
sible, emporter de préférence
toujours des lampes de réserve
correspondantes.
L'ampoule est sous pres-
sion, des blessures sont
possibles en cas d'endommage-
ment.
Porter des lunettes et gants
de protection pour changer les
lampes.
Vous trouverez au chapitre
"Caractéristiques tech-
niques" un récapitulatif des typesd'ampoules montés sur votre
moto.
Ne jamais toucher le verre
des ampoules neuves avec
les doigts. Monter les ampoules
en utilisant un chiffon propre et
sec. Les huiles et graisses dépo-
sées par les doigts dégradent la
dissipation de chaleur. Une sur-
chauffe et de ce fait une moindre
durée de vie des ampoules en
sont les conséquences.
Dépose du boîtier de
projecteur
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.
Placer la moto sur un sol plan
et ferme.
889zEntretien

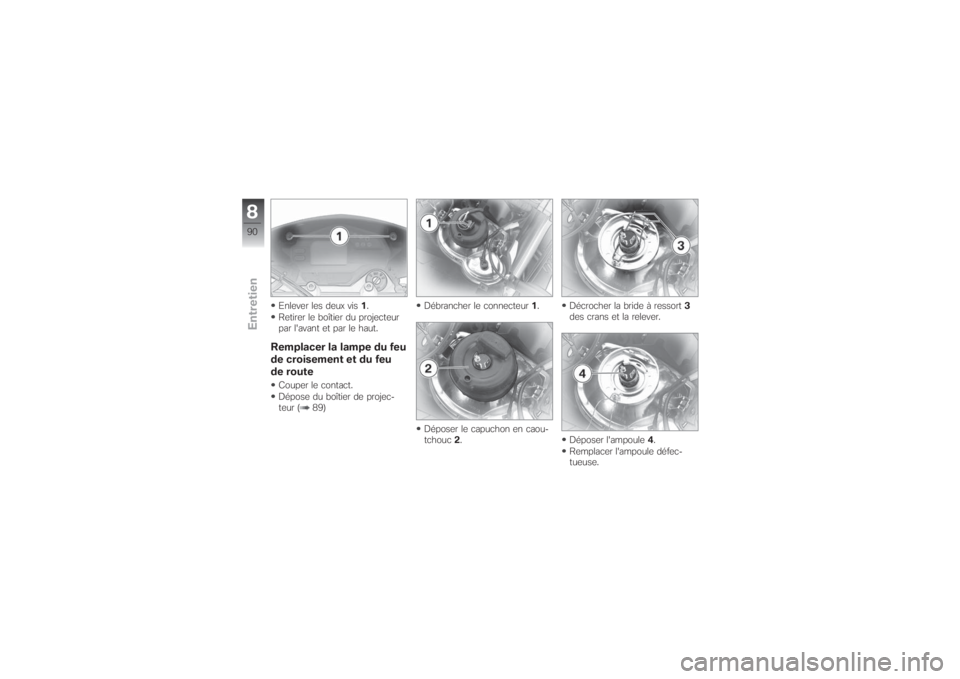

Enlever les deux vis1.
Retirer le boîtier du projecteur
par l'avant et par le haut.Remplacer la lampe du feu
de croisement et du feu
de routeCouper le contact.
Dépose du boîtier de projec-
teur ( 89)Débrancher le connecteur1.
Déposer le capuchon en caou-
tchouc2.Décrocher la bride à ressort3
des crans et la relever.
Déposer l'ampoule4.
Remplacer l'ampoule défec-
tueuse.
890zEntretien

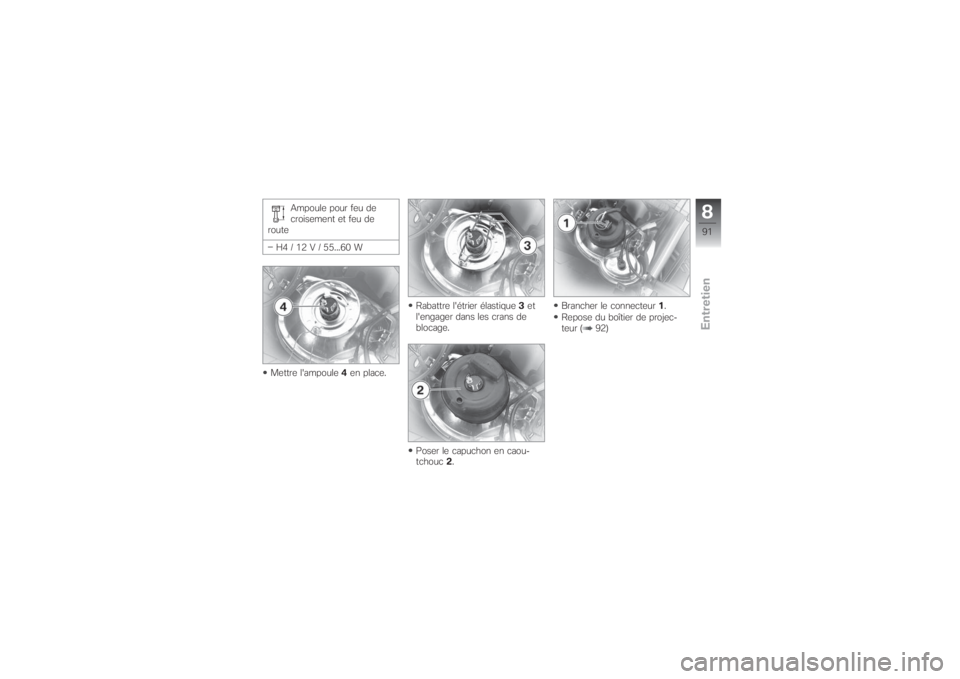

Ampoule pour feu de
croisement et feu de
route
H4 / 12 V / 55...60 W
Mettre l'ampoule4en place.Rabattre l'étrier élastique3et
l'engager dans les crans de
blocage.
Poser le capuchon en caou-
tchouc2.Brancher le connecteur1.
Repose du boîtier de projec-
teur ( 92)
891zEntretien

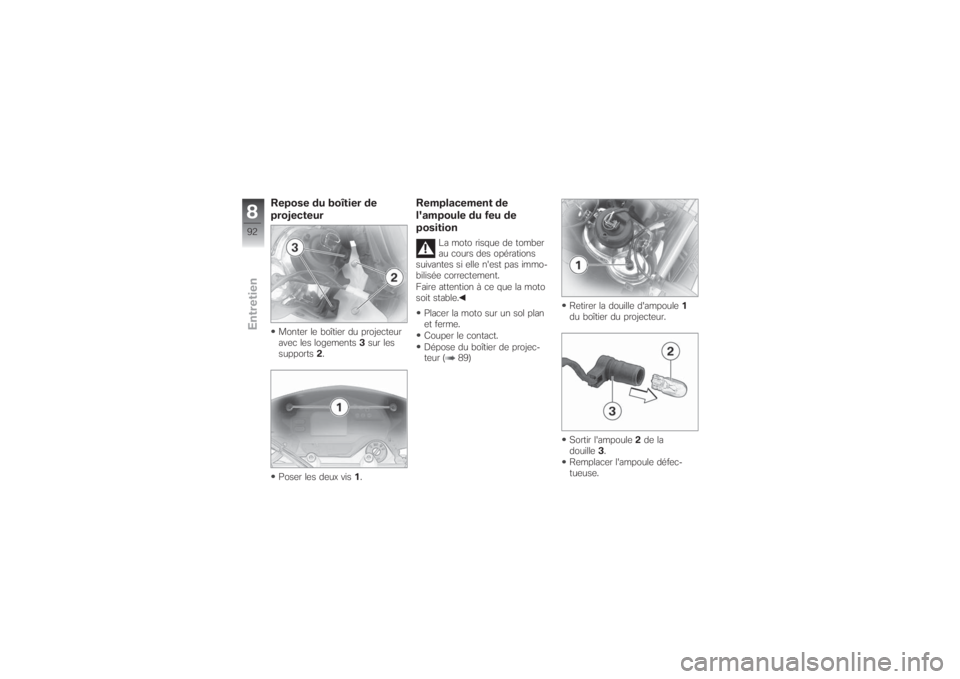

Repose du boîtier de
projecteurMonter le boîtier du projecteur
avec les logements3sur les
supports2.
Poser les deux vis1.
Remplacement de
l'ampoule du feu de
position
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.
Placer la moto sur un sol plan
et ferme.
Couper le contact.
Dépose du boîtier de projec-

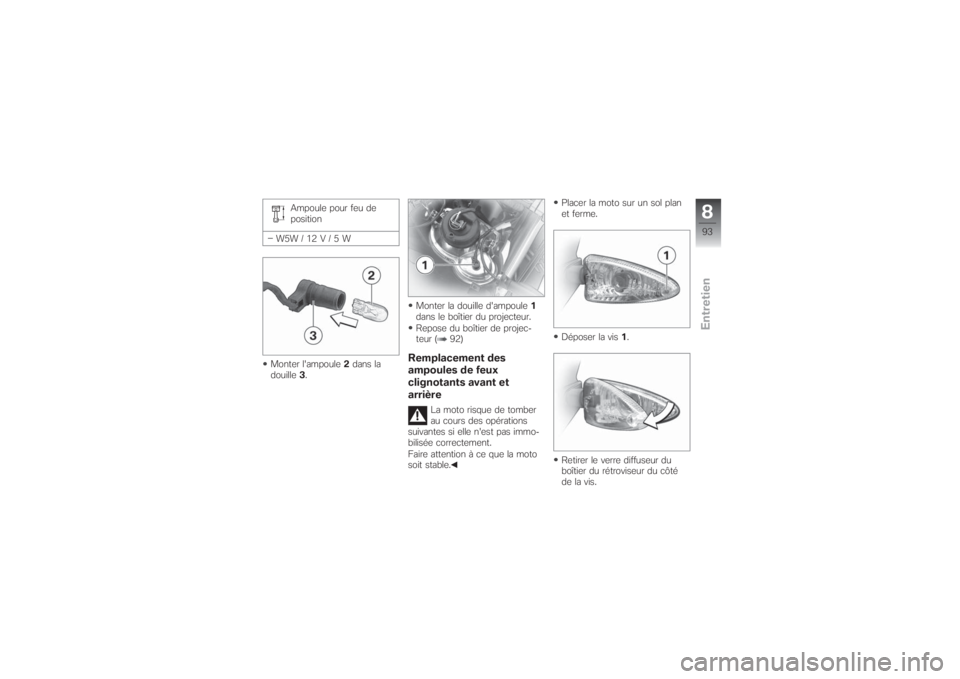

teur ( 89)Retirer la douille d'ampoule1
du boîtier du projecteur.
Sortir l'ampoule2de la
douille3.
Remplacer l'ampoule défec-
tueuse.
892zEntretien

Ampoule pour feu de
position
W5W / 12 V / 5 W
Monter l'ampoule2dans la
douille3.Monter la douille d'ampoule1
dans le boîtier du projecteur.
Repose du boîtier de projec-
teur ( 92)
Remplacement des
ampoules de feux
clignotants avant et
arrière
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.Placer la moto sur un sol plan
et ferme.

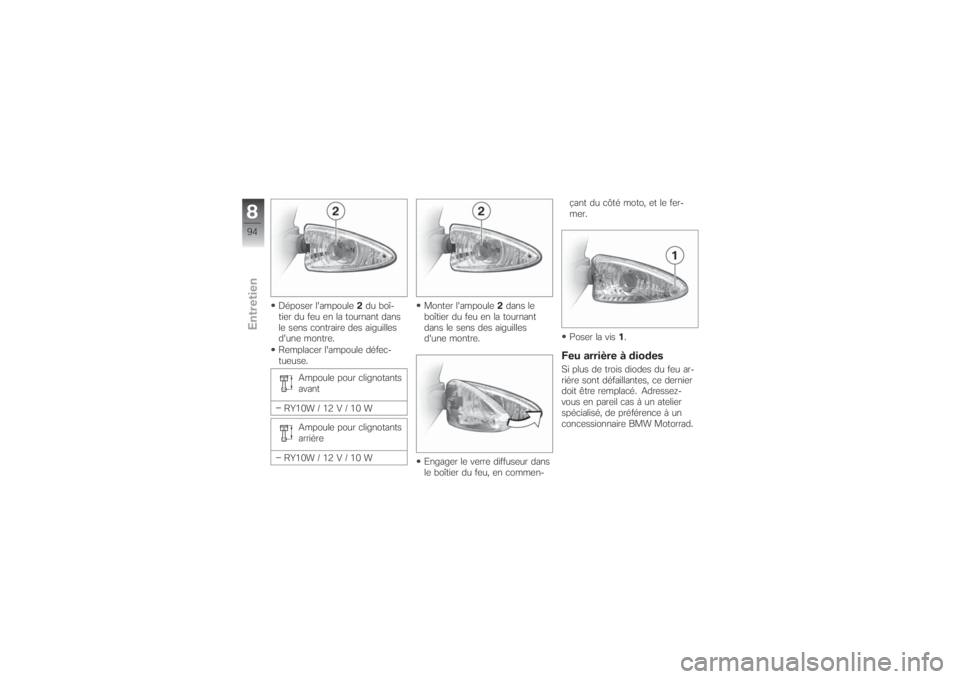

Déposer la vis1.
Retirer le verre diffuseur du
boîtier du rétroviseur du côté
de la vis.
893zEntretien

Déposer l'ampoule2du boî-
tier du feu en la tournant dans
le sens contraire des aiguilles
d'une montre.
Remplacer l'ampoule défec-
tueuse.
Ampoule pour clignotants
avant
RY10W / 12 V / 10 W
Ampoule pour clignotants
arrière
RY10W / 12 V / 10 WMonter l'ampoule2dans le
boîtier du feu en la tournant
dans le sens des aiguilles
d'une montre.
Engager le verre diffuseur dans
le boîtier du feu, en commen-çant du côté moto, et le fer-
mer.
Poser la vis1.
Feu arrière à diodesSi plus de trois diodes du feu ar-
rière sont défaillantes, ce dernier
doit être remplacé. Adressez-
vous en pareil cas à un atelier
spécialisé, de préférence à un
concessionnaire BMW Motorrad.
894zEntretien
