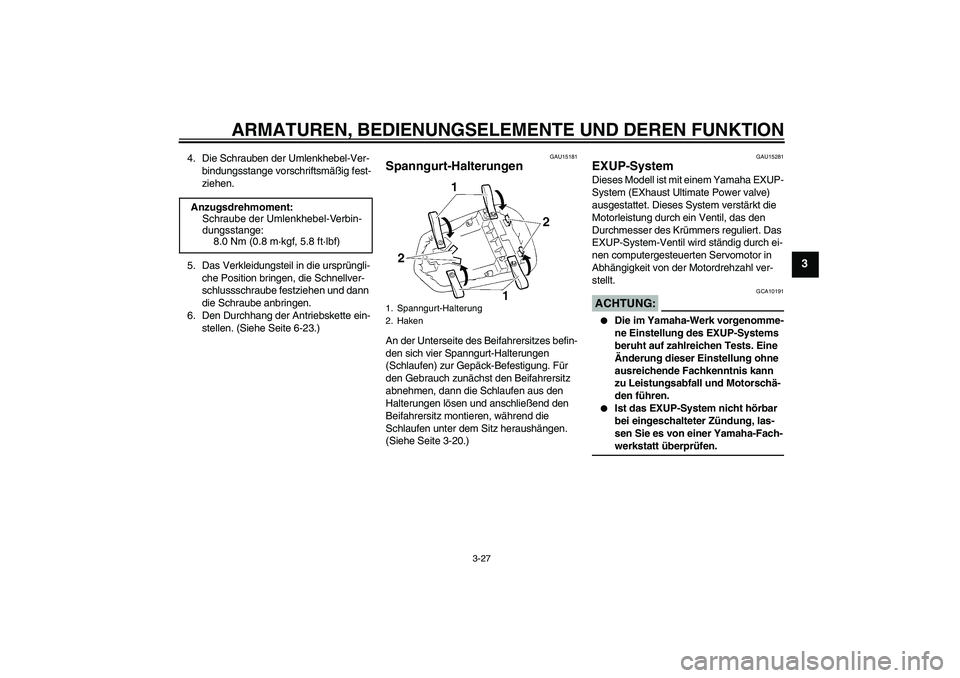

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-27
3
4. Die Schrauben der Umlenkhebel-Ver-
bindungsstange vorschriftsmäßig fest-
ziehen.
5. Das Verkleidungsteil in die ursprüngli-
che Position bringen, die Schnellver-
schlussschraube festziehen und dann
die Schraube anbringen.
6. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-23.)
GAU15181
Spanngurt-Halterungen An der Unterseite des Beifahrersitzes befin-
den sich vier Spanngurt-Halterungen
(Schlaufen) zur Gepäck-Befestigung. Für
den Gebrauch zunächst den Beifahrersitz
abnehmen, dann die Schlaufen aus den
Halterungen lösen und anschließend den
Beifahrersitz montieren, während die
Schlaufen unter dem Sitz heraushängen.
(Siehe Seite 3-20.)
GAU15281
EXUP-System Dieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den
Durchmesser des Krümmers reguliert. Das
EXUP-System-Ventil wird ständig durch ei-
nen computergesteuerten Servomotor in
Abhängigkeit von der Motordrehzahl ver-
stellt.ACHTUNG:
GCA10191


Die im Yamaha-Werk vorgenomme-
ne Einstellung des EXUP-Systems
beruht auf zahlreichen Tests. Eine
Änderung dieser Einstellung ohne
ausreichende Fachkenntnis kann
zu Leistungsabfall und Motorschä-
den führen.


Ist das EXUP-System nicht hörbar
bei eingeschalteter Zündung, las-
sen Sie es von einer Yamaha-Fach-werkstatt überprüfen. Anzugsdrehmoment:
Schraube der Umlenkhebel-Verbin-
dungsstange:
8.0 Nm (0.8 m·kgf, 5.8 ft·lbf)
1. Spanngurt-Halterung
2. Haken
U4B1G0G0.book Page 27 Wednesday, October 12, 2005 9:58 AM

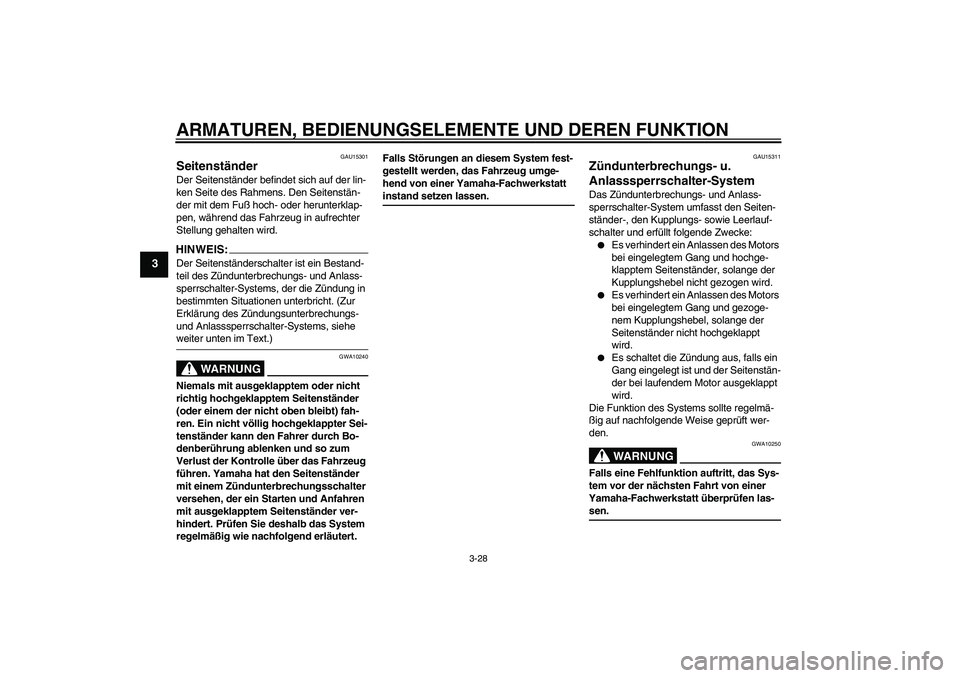

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-28
3
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
GAU15311
Zündunterbrechungs- u.
Anlasssperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:

Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.


Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.


Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.WARNUNG
GWA10250
Falls eine Fehlfunktion auftritt, das Sys-
tem vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
U4B1G0G0.book Page 28 Wednesday, October 12, 2005 9:58 AM

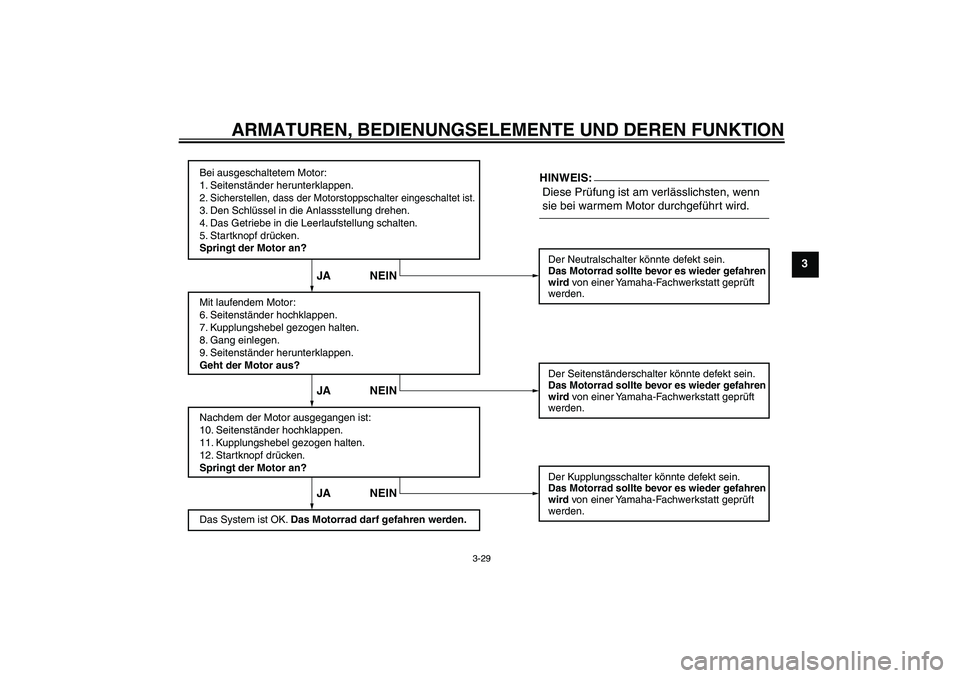

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-29
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Startknopf drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Neutralschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEINHINWEIS:
U4B1G0G0.book Page 29 Wednesday, October 12, 2005 9:58 AM

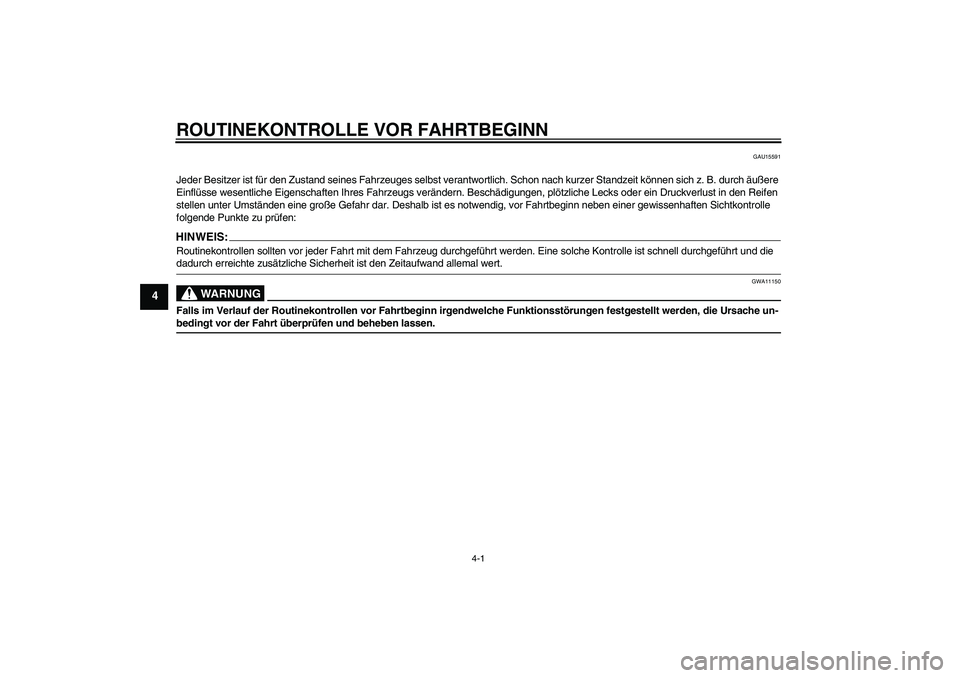

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15591
Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich z. B. durch äußere
Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks oder ein Druckverlust in den Reifen
stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle
folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Fahrt überprüfen und beheben lassen.U4B1G0G0.book Page 1 Wednesday, October 12, 2005 9:58 AM

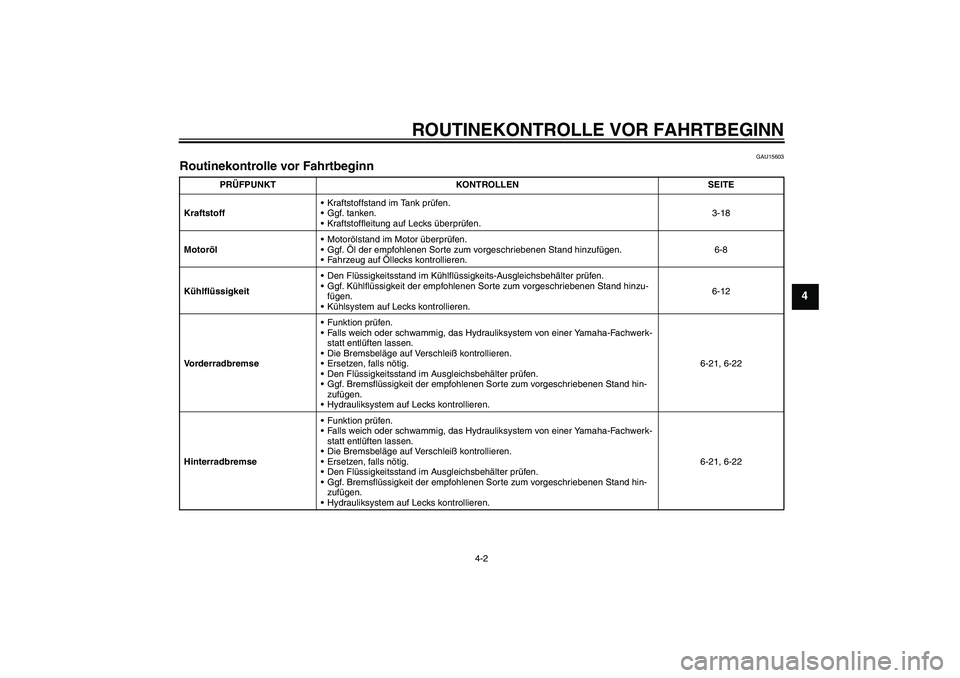

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15603
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .3-18
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-8
KühlflüssigkeitDen Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren.6-12
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-21, 6-22
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-21, 6-22
U4B1G0G0.book Page 2 Wednesday, October 12, 2005 9:58 AM

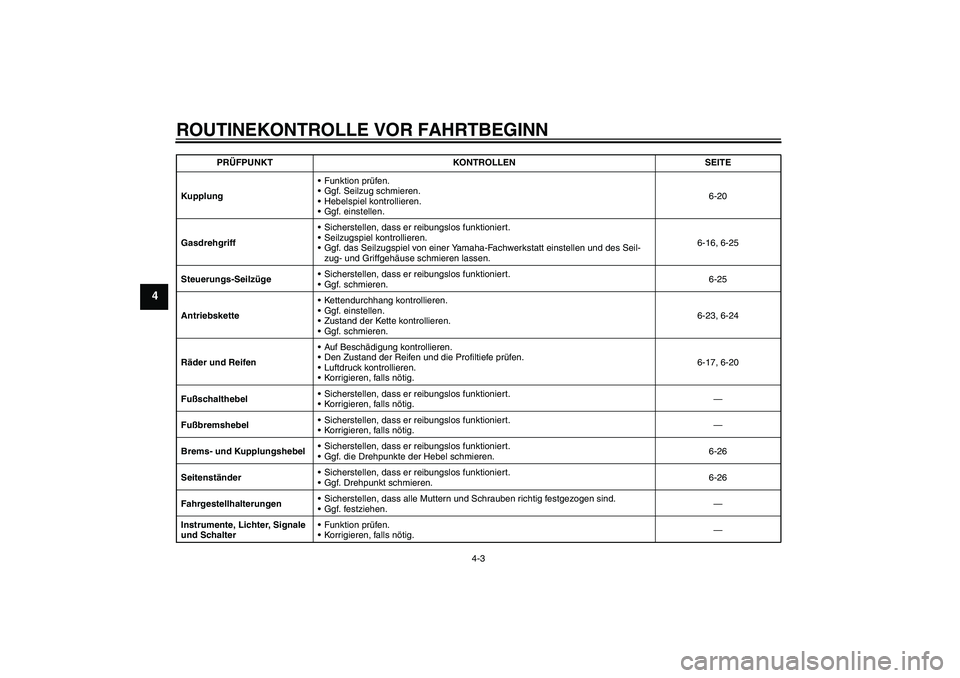

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-20
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-16, 6-25
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-25
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-23, 6-24
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-17, 6-20
FußschalthebelSicherstellen, dass er reibungslos funktioniert.
Korrigieren, falls nötig.—
FußbremshebelSicherstellen, dass er reibungslos funktioniert.
Korrigieren, falls nötig.—
Brems- und KupplungshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-26
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-26
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.— PRÜFPUNKT KONTROLLEN SEITE
U4B1G0G0.book Page 3 Wednesday, October 12, 2005 9:58 AM

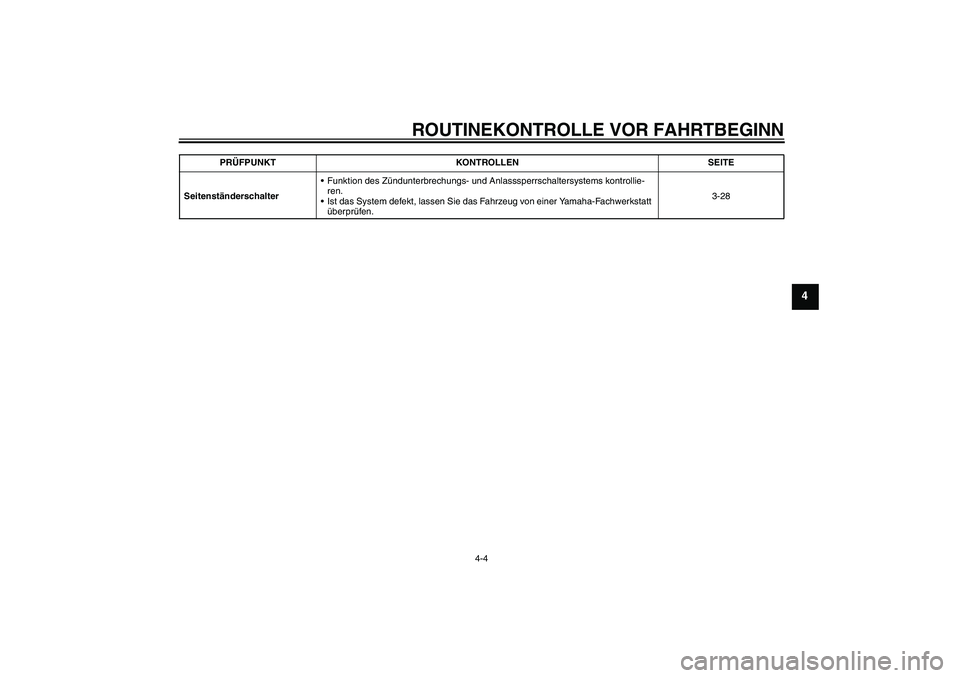

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-4
4
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.3-28 PRÜFPUNKT KONTROLLEN SEITE
U4B1G0G0.book Page 4 Wednesday, October 12, 2005 9:58 AM

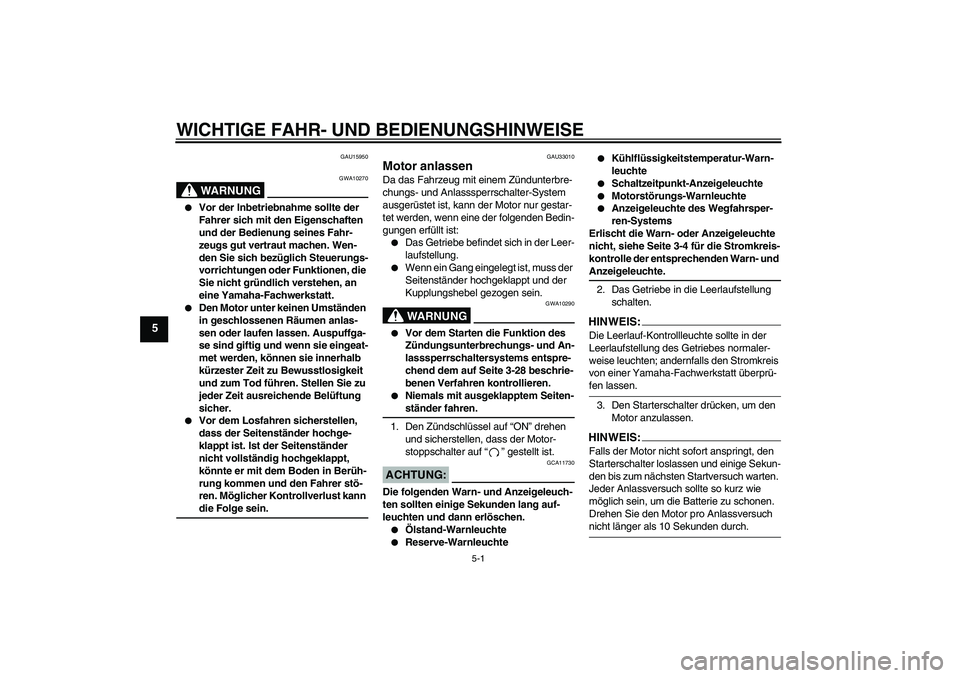

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15950
WARNUNG
GWA10270


Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich Steuerungs-
vorrichtungen oder Funktionen, die
Sie nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.


Vor dem Losfahren sicherstellen,
dass der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in Berüh-
rung kommen und den Fahrer stö-
ren. Möglicher Kontrollverlust kann die Folge sein.
GAU33010
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.WARNUNG
GWA10290


Vor dem Starten die Funktion des
Zündungsunterbrechungs- und An-
lasssperrschaltersystems entspre-
chend dem auf Seite 3-28 beschrie-
benen Verfahren kontrollieren.


Niemals mit ausgeklapptem Seiten-ständer fahren.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
ACHTUNG:
GCA11730
Die folgenden Warn- und Anzeigeleuch-
ten sollten einige Sekunden lang auf-
leuchten und dann erlöschen.

Ölstand-Warnleuchte


Reserve-Warnleuchte


Kühlflüssigkeitstemperatur-Warn-
leuchte


Schaltzeitpunkt-Anzeigeleuchte


Motorstörungs-Warnleuchte


Anzeigeleuchte des Wegfahrsper-
ren-Systems
Erlischt die Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
kontrolle der entsprechenden Warn- und
Anzeigeleuchte.
2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:Die Leerlauf-Kontrollleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise leuchten; andernfalls den Stromkreis
von einer Yamaha-Fachwerkstatt überprü-fen lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Jeder Anlassversuch sollte so kurz wie
möglich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassversuch nicht länger als 10 Sekunden durch.
