2006 YAMAHA XVS1100A Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6

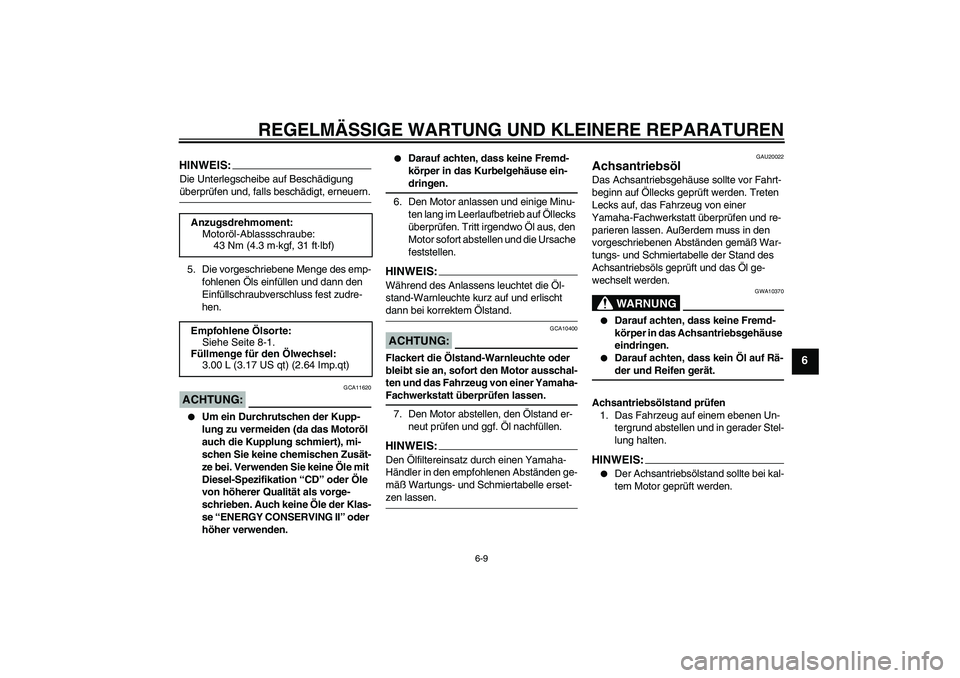

HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
5. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
7. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.HINWEIS:Den Ölfiltereinsatz durch einen Yamaha-
Händler in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle erset-zen lassen.
GAU20022
Achsantriebsöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle der Stand des
Achsantriebsöls geprüft und das Öl ge-
wechselt werden.
WARNUNG
GWA10370


Darauf achten, dass keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.


Darauf achten, dass kein Öl auf Rä-der und Reifen gerät.
Achsantriebsölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
HINWEIS:

Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden. Anzugsdrehmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
3.00 L (3.17 US qt) (2.64 Imp.qt)
U5YSG1G0.book Page 9 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6

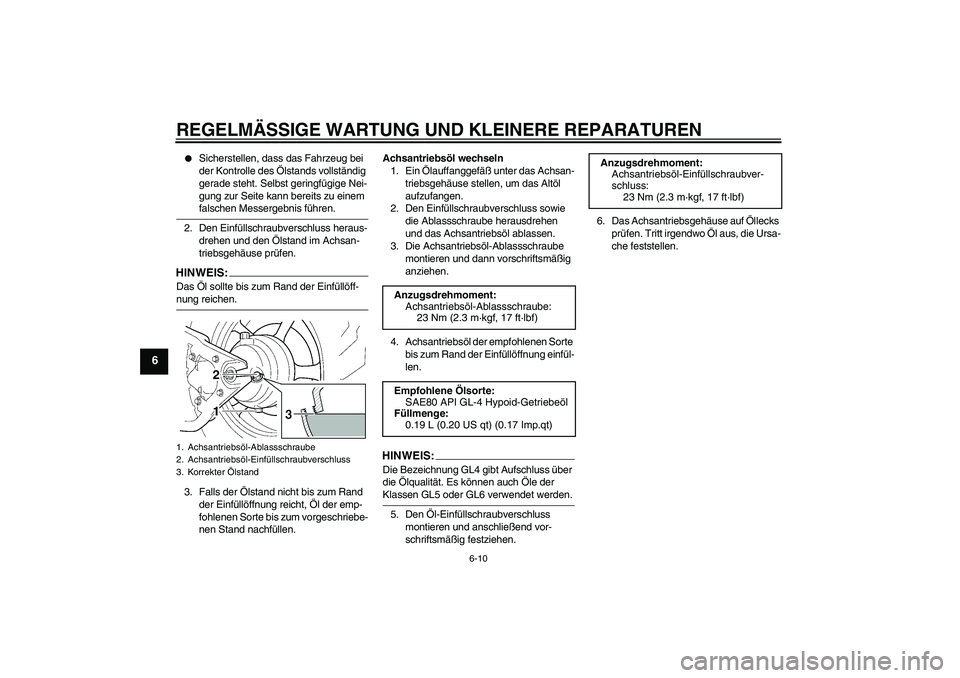

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem falschen Messergebnis führen.
2. Den Einfüllschraubverschluss heraus-
drehen und den Ölstand im Achsan-
triebsgehäuse prüfen.
HINWEIS:Das Öl sollte bis zum Rand der Einfüllöff-nung reichen.
3. Falls der Ölstand nicht bis zum Rand
der Einfüllöffnung reicht, Öl der emp-
fohlenen Sorte bis zum vorgeschriebe-
nen Stand nachfüllen.Achsantriebsöl wechseln
1. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
2. Den Einfüllschraubverschluss sowie
die Ablassschraube herausdrehen
und das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablassschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sorte
bis zum Rand der Einfüllöffnung einfül-
len.
HINWEIS:Die Bezeichnung GL4 gibt Aufschluss über
die Ölqualität. Es können auch Öle der Klassen GL5 oder GL6 verwendet werden.
5. Den Öl-Einfüllschraubverschluss
montieren und anschließend vor-
schriftsmäßig festziehen.6. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ursa-
che feststellen.
1. Achsantriebsöl-Ablassschraube
2. Achsantriebsöl-Einfüllschraubverschluss
3. Korrekter Ölstand
Anzugsdrehmoment:
Achsantriebsöl-Ablassschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Empfohlene Ölsorte:
SAE80 API GL-4 Hypoid-Getriebeöl
Füllmenge:
0.19 L (0.20 US qt) (0.17 Imp.qt)
Anzugsdrehmoment:
Achsantriebsöl-Einfüllschraubver-
schluss:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5YSG1G0.book Page 10 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
GAU20670

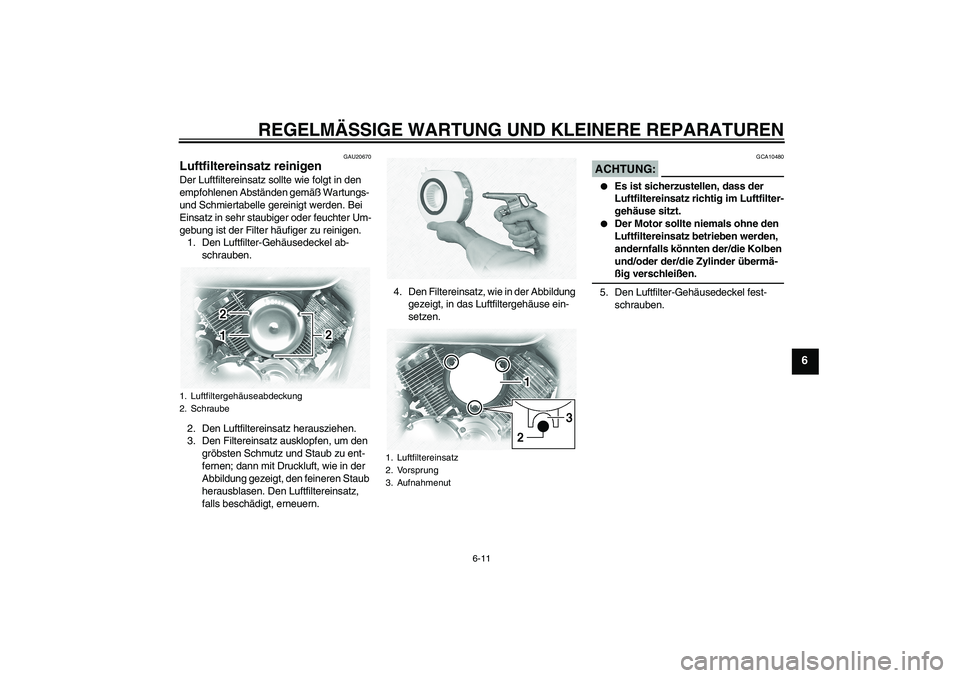

Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte wie folgt in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle gereinigt werden. Bei
Einsatz in sehr staubiger oder feuchter Um-
gebung ist der Filter häufiger zu reinigen.
1. Den Luftfilter-Gehäusedeckel ab-
schrauben.
2. Den Luftfiltereinsatz herausziehen.
3. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.4. Den Filtereinsatz, wie in der Abbildung
gezeigt, in das Luftfiltergehäuse ein-
setzen.
ACHTUNG:
GCA10480


Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im Luftfilter-
gehäuse sitzt.


Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2. Vorsprung
3. Aufnahmenut
U5YSG1G0.book Page 11 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
GAU21290

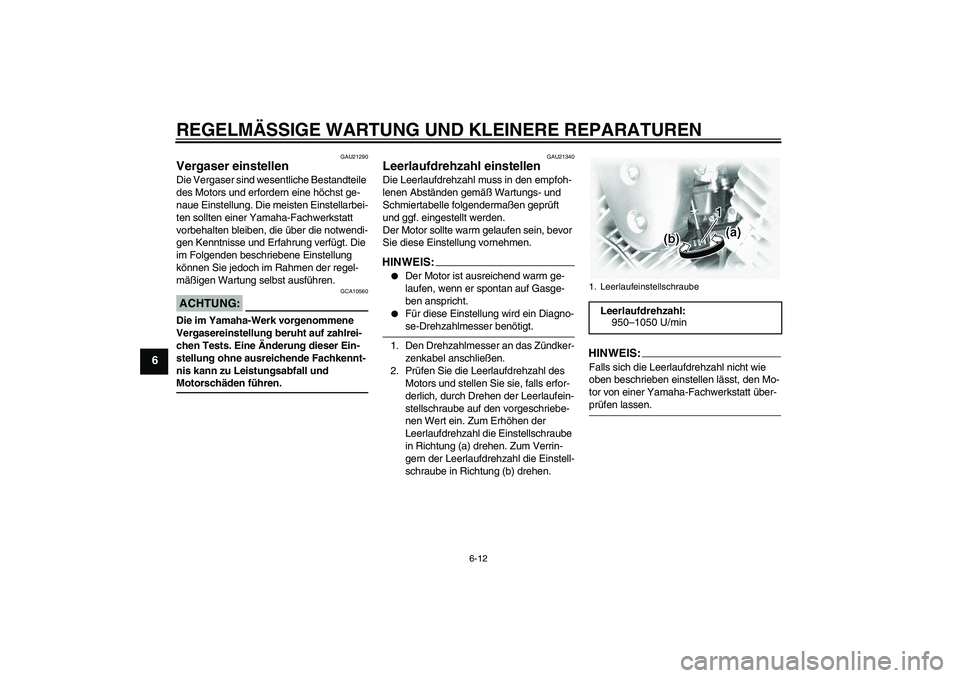

Vergaser einstellen Die Vergaser sind wesentliche Bestandteile
des Motors und erfordern eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG:
GCA10560
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und Motorschäden führen.
GAU21340
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.HINWEI
S:


Der Motor ist ausreichend warm ge-
laufen, wenn er spontan auf Gasge-
ben anspricht.


Für diese Einstellung wird ein Diagno-se-Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-prüfen lassen.1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
950–1050 U/min
U5YSG1G0.book Page 12 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
GAU21381

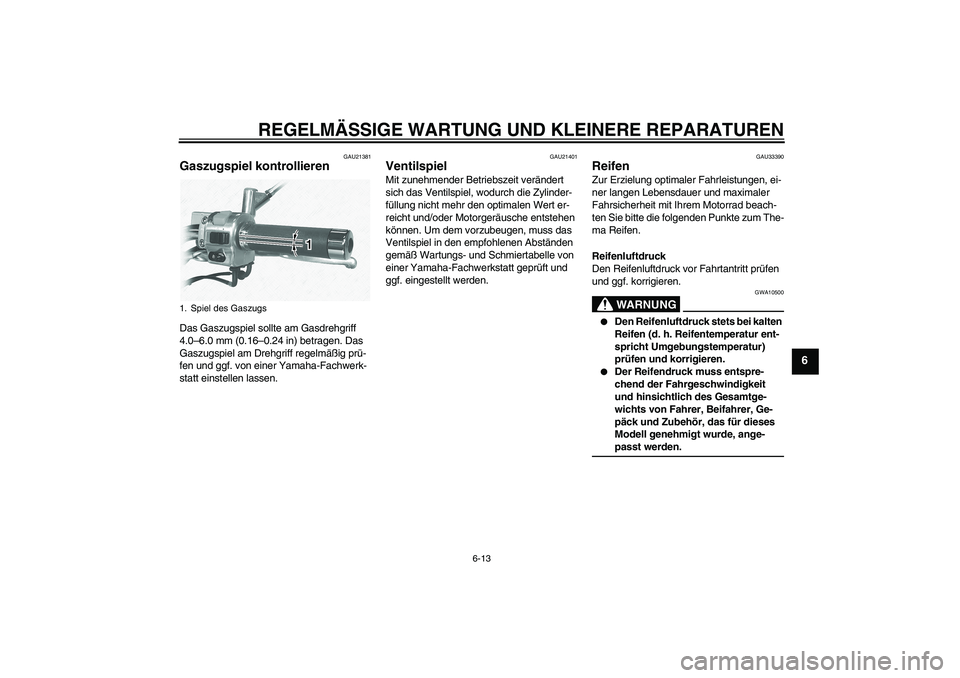

Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
4.0–6.0 mm (0.16–0.24 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU33390
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500


Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
1. Spiel des Gaszugs
U5YSG1G0.book Page 13 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
WARNUNG
GWA11020

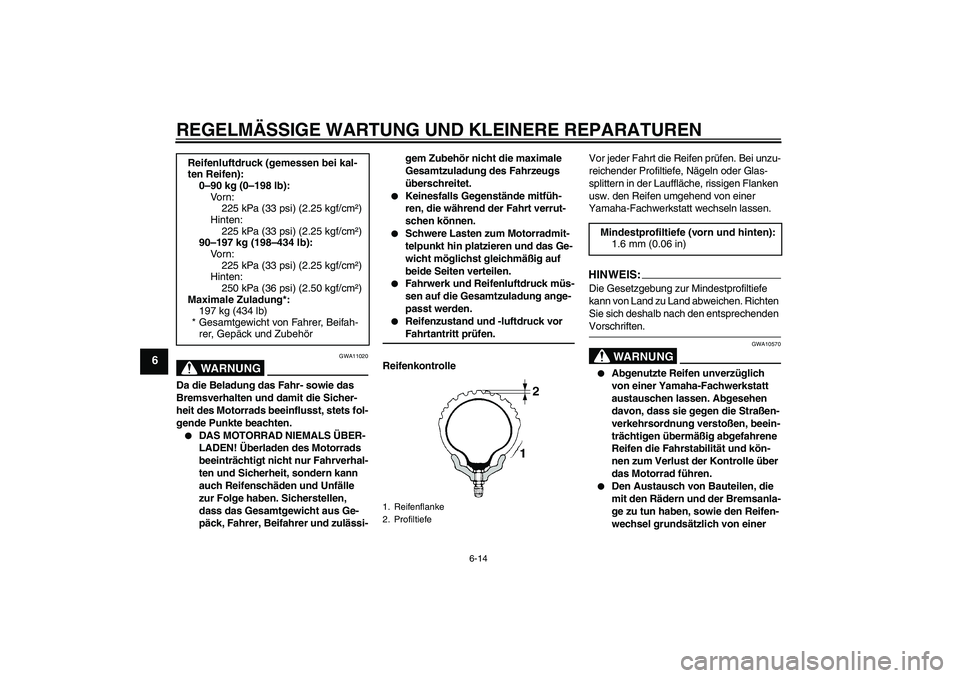

Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.

DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.


Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.


Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.


Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.


Reifenzustand und -luftdruck vor Fahrtantritt prüfen.
ReifenkontrolleVor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
WARNUNG
GWA10570


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Motorrad führen.


Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm²)
90–197 kg (198–434 lb):
Vo r n :
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Maximale Zuladung*:
197 kg (434 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U5YSG1G0.book Page 14 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6

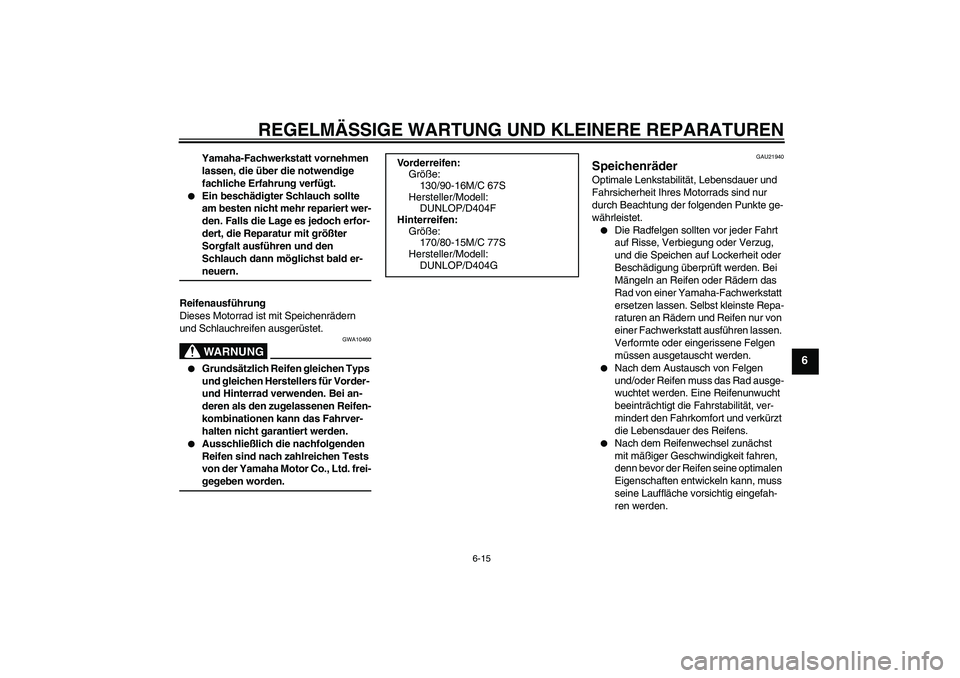

Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.


Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-neuern.
Reifenausführung
Dieses Motorrad ist mit Speichenrädern
und Schlauchreifen ausgerüstet.WARNUNG
GWA10460


Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten nicht garantiert werden.


Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-gegeben worden.
GAU21940
Speichenräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden. Vorderreifen:
Größe:
130/90-16M/C 67S
Hersteller/Modell:
DUNLOP/D404F
Hinterreifen:
Größe:
170/80-15M/C 77S
Hersteller/Modell:
DUNLOP/D404G
U5YSG1G0.book Page 15 Tuesday, November 8, 2005 10:11 AM

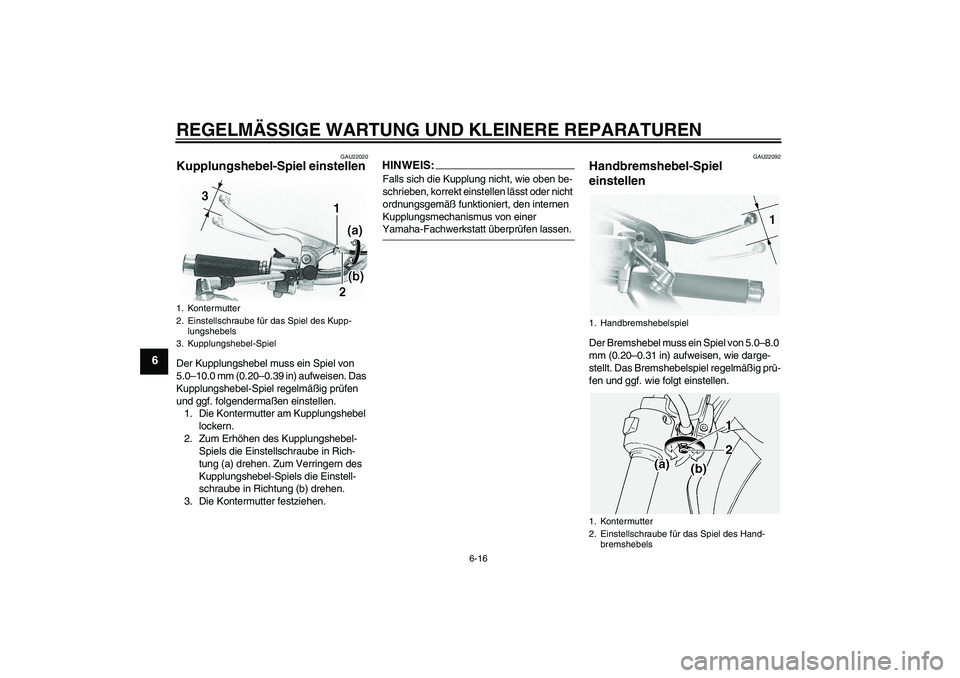

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
GAU22020
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
5.0–10.0 mm (0.20–0.39 in) aufweisen. Das
Kupplungshebel-Spiel regelmäßig prüfen
und ggf. folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstell-
schraube in Richtung (b) drehen.
3. Die Kontermutter festziehen.
HINWEIS:Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder nicht
ordnungsgemäß funktioniert, den internen
Kupplungsmechanismus von einer Yamaha-Fachwerkstatt überprüfen lassen.
GAU22092
Handbremshebel-Spiel
einstellen Der Bremshebel muss ein Spiel von 5.0–8.0
mm (0.20–0.31 in) aufweisen, wie darge-
stellt. Das Bremshebelspiel regelmäßig prü-
fen und ggf. wie folgt einstellen.
1. Kontermutter
2. Einstellschraube für das Spiel des Kupp-
lungshebels
3. Kupplungshebel-Spiel
1. Handbremshebelspiel
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
U5YSG1G0.book Page 16 Tuesday, November 8, 2005 10:11 AM
