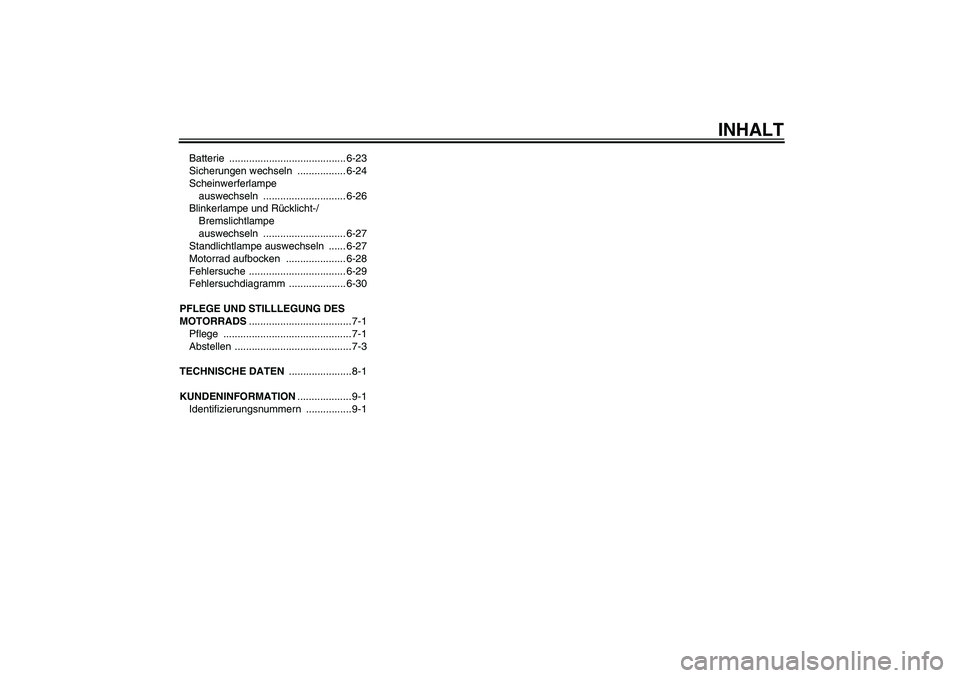

INHALT
Batterie ......................................... 6-23
Sicherungen wechseln ................. 6-24
Scheinwerferlampe
auswechseln ............................. 6-26
Blinkerlampe und Rücklicht-/
Bremslichtlampe
auswechseln ............................. 6-27
Standlichtlampe auswechseln ...... 6-27
Motorrad aufbocken ..................... 6-28
Fehlersuche .................................. 6-29
Fehlersuchdiagramm .................... 6-30
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U5YSG1G0.book Page 2 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
GAU25850
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
U5YSG1G0.book Page 29 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
GAU25891
Fehlersuchdiagramm
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U5YSG1G0.book Page 30 Tuesday, November 8, 2005 10:11 AM

INDEXAAbblendschalter ...................................... 3-7
Abdeckung, abnehmen und montieren ... 6-6
Ablagefach ............................................ 3-14
Abstellen ................................................. 7-3
Achsantriebsöl ........................................ 6-9
Anlassen (kalter Motor) ........................... 5-1
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-4BBatterie.................................................. 6-23
Bestandteilbestimmung........................... 2-1
Blinker-Kontrollleuchte ............................ 3-4
Blinkerlampe und Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-27
Blinkerschalter ........................................ 3-7
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-19
Bremsflüssigkeitsstand, prüfen ............. 6-18
Bremsflüssigkeit, wechseln ................... 6-19CChokehebel ........................................... 3-12DDiebstahlanlage (Sonderzubehör) .......... 3-6EEinfahrvorschriften .................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-15
Fehlersuchdiagramm ............................ 6-30
Fehlersuche .......................................... 6-29
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ....................................... 3-9Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-20
Fußschalthebel ....................................... 3-8
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-20
Gaszugspiel, kontrollieren .................... 6-13HHandbremshebel .................................... 3-8
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-20
Helmhalter ............................................ 3-14
Hinterradaufhängung, schmieren ......... 6-21
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-17
Hupenschalter ........................................ 3-7IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-11
Kraftstoff ............................................... 3-10
Kraftstoffhahn ....................................... 3-11
Kraftstoff, Tips zum sparen..................... 5-3
Kupplungshebel ...................................... 3-8
Kupplungshebel-Spiel, einstellen ......... 6-16LLeerlaufdrehzahl ................................... 6-12
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................... 3-6
Lenkung, prüfen.................................... 6-22
Lichthupenschalter ................................. 3-7
Luftfiltereinsatz, reinigen....................... 6-11MModellcode-Plakette ............................... 9-2Motor, Anlassen eines warm
gelaufenen ............................................ 5-2
Motoröl .................................................... 6-8
Motorrad aufbocken .............................. 6-28
Motorstoppschalter.................................. 3-7
Motorstörungs-Warnleuchte .................... 3-4
OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-22
Reifen .................................................... 6-13
Routinekontrolle vor Fahrtbeginn ............ 4-2SSchalten .................................................. 5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-17
Scheinwerferlampe, auswechseln......... 6-26
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-18
Seitenständer, prüfen und schmieren ... 6-21
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-24
Sitzbank ................................................ 3-13
Spanngurt-Halterungen ......................... 3-17
Spiel des Handbremshebels,
einstellen............................................. 6-16
Standlichtlampe, auswechseln .............. 6-27
Starterschalter ......................................... 3-7
System der Wegfahrsperre ..................... 3-1
