ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

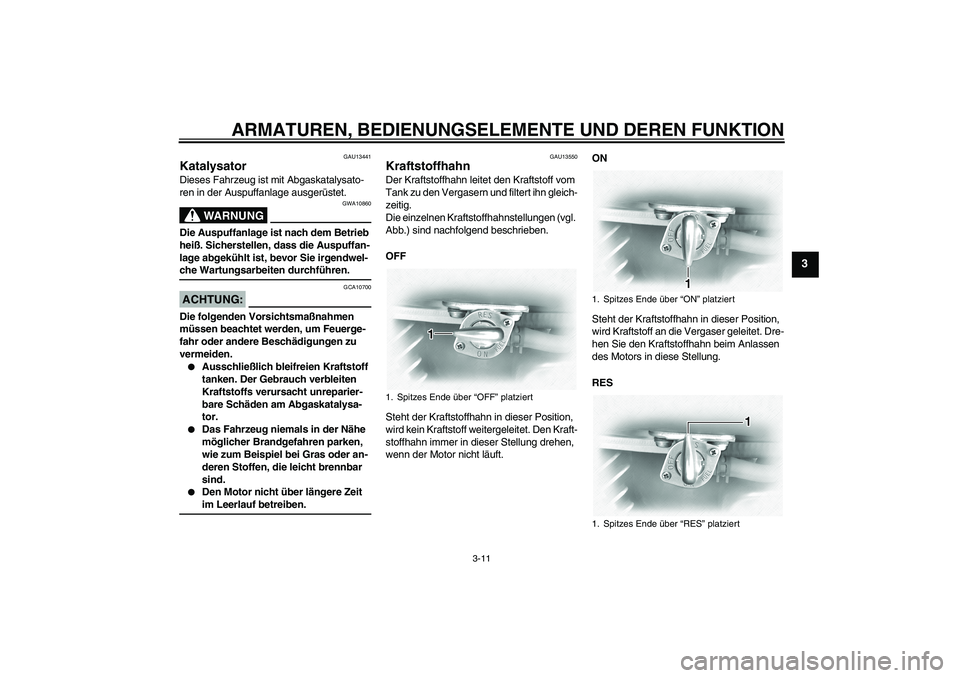

GAU13441
Katalysator Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAU13550
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zu den Vergasern und filtert ihn gleich-
zeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff weitergeleitet. Den Kraft-
stoffhahn immer in dieser Stellung drehen,
wenn der Motor nicht läuft.ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Dre-
hen Sie den Kraftstoffhahn beim Anlassen
des Motors in diese Stellung.
RES1. Spitzes Ende über “OFF” platziert
1. Spitzes Ende über “ON” platziert
1. Spitzes Ende über “RES” platziert
U5YSG1G0.book Page 11 Tuesday, November 8, 2005 10:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
Dies zeigt Reserve an. In dieser Stellung
des Kraftstoffhahns steht die Kraftstoffre-
serve zur Verfügung. Drehen Sie den Kraft-
stoffhahnhebel in diese Stellung, wenn Ih-
nen während des Fahrens das Benzin
ausgeht. In diesem Fall so bald wie möglich
auftanken. Nach dem Tanken muss der
Kraftstoffhahn-Hebel wieder auf “ON” ge-
stellt werden.
GAU13610
Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.ACHTUNG:
GCA10990
Den Choke nach spätestens drei Minu-
ten abschalten, da sich sonst der Krüm-
mer wegen der übermäßigen Hitze ver-
färben kann. Zusätzlich wird ausgedehnte Verwendung des Chokes
Nachverbrennung verursachen. Tritt
dies auf, den Choke ausstellen.
1. Chokehebel “”
U5YSG1G0.book Page 12 Tuesday, November 8, 2005 10:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

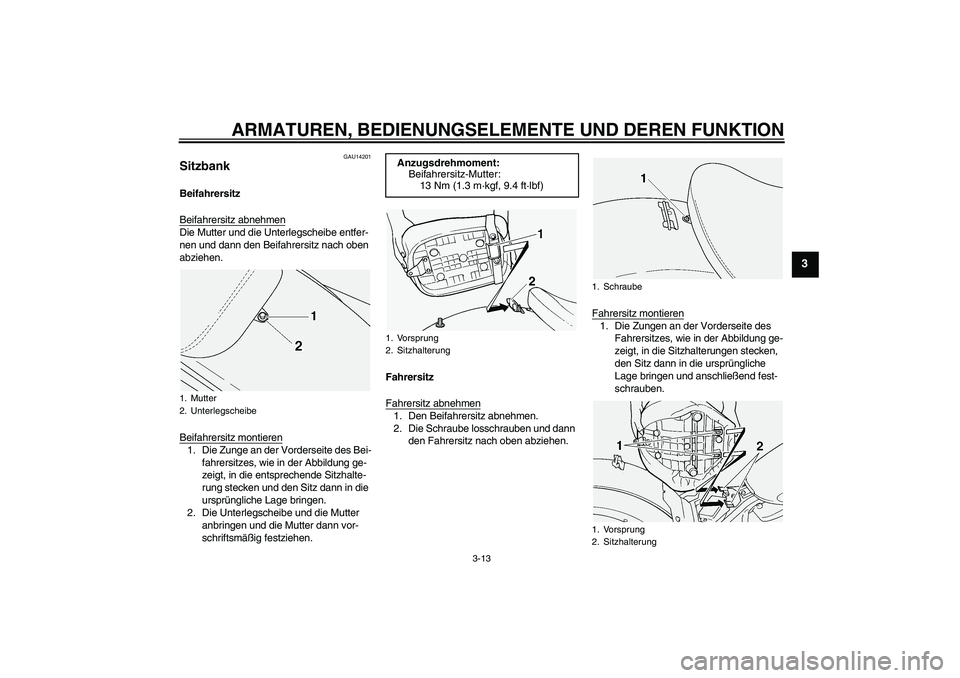

GAU14201
Sitzbank Beifahrersitz
Beifahrersitz abnehmenDie Mutter und die Unterlegscheibe entfer-
nen und dann den Beifahrersitz nach oben
abziehen.
Beifahrersitz montieren1. Die Zunge an der Vorderseite des Bei-
fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechende Sitzhalte-
rung stecken und den Sitz dann in die
ursprüngliche Lage bringen.
2. Die Unterlegscheibe und die Mutter
anbringen und die Mutter dann vor-
schriftsmäßig festziehen.Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Die Schraube losschrauben und dann
den Fahrersitz nach oben abziehen.Fahrersitz montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterungen stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
1. Mutter
2. Unterlegscheibe
Anzugsdrehmoment:
Beifahrersitz-Mutter:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1. Vorsprung
2. Sitzhalterung
1. Schraube
1. Vorsprung
2. Sitzhalterung
U5YSG1G0.book Page 13 Tuesday, November 8, 2005 10:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

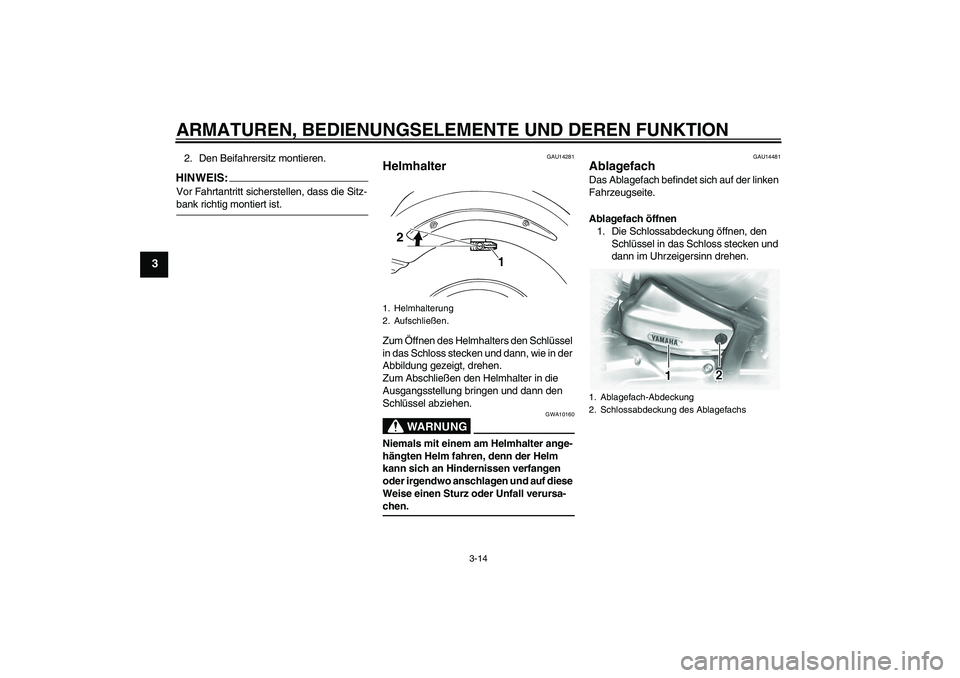

2. Den Beifahrersitz montieren.HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU14281
Helmhalter Zum Öffnen des Helmhalters den Schlüssel
in das Schloss stecken und dann, wie in der
Abbildung gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung bringen und dann den
Schlüssel abziehen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.
GAU14481
Ablagefach Das Ablagefach befindet sich auf der linken
Fahrzeugseite.
Ablagefach öffnen
1. Die Schlossabdeckung öffnen, den
Schlüssel in das Schloss stecken und
dann im Uhrzeigersinn drehen.
1. Helmhalterung
2. Aufschließen.
1
2
1. Ablagefach-Abdeckung
2. Schlossabdeckung des Ablagefachs
U5YSG1G0.book Page 14 Tuesday, November 8, 2005 10:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3

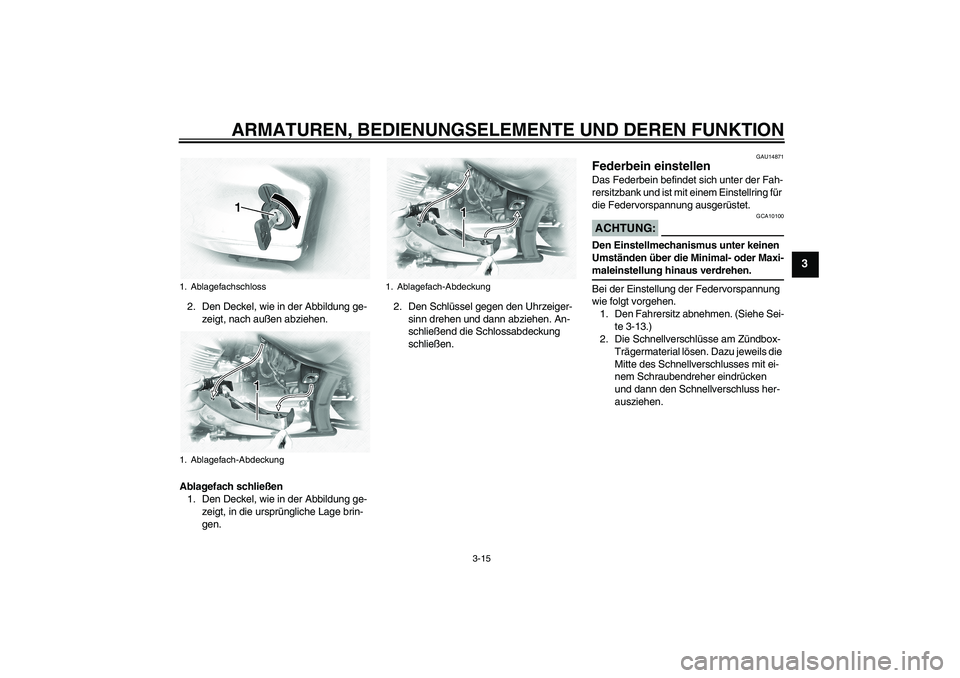

2. Den Deckel, wie in der Abbildung ge-
zeigt, nach außen abziehen.
Ablagefach schließen
1. Den Deckel, wie in der Abbildung ge-
zeigt, in die ursprüngliche Lage brin-
gen.2. Den Schlüssel gegen den Uhrzeiger-
sinn drehen und dann abziehen. An-
schließend die Schlossabdeckung
schließen.
GAU14871
Federbein einstellen Das Federbein befindet sich unter der Fah-
rersitzbank und ist mit einem Einstellring für
die Federvorspannung ausgerüstet.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-13.)
2. Die Schnellverschlüsse am Zündbox-
Trägermaterial lösen. Dazu jeweils die
Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken
und dann den Schnellverschluss her-
ausziehen.
1. Ablagefachschloss
1. Ablagefach-Abdeckung
1. Ablagefach-Abdeckung
U5YSG1G0.book Page 15 Tuesday, November 8, 2005 10:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3

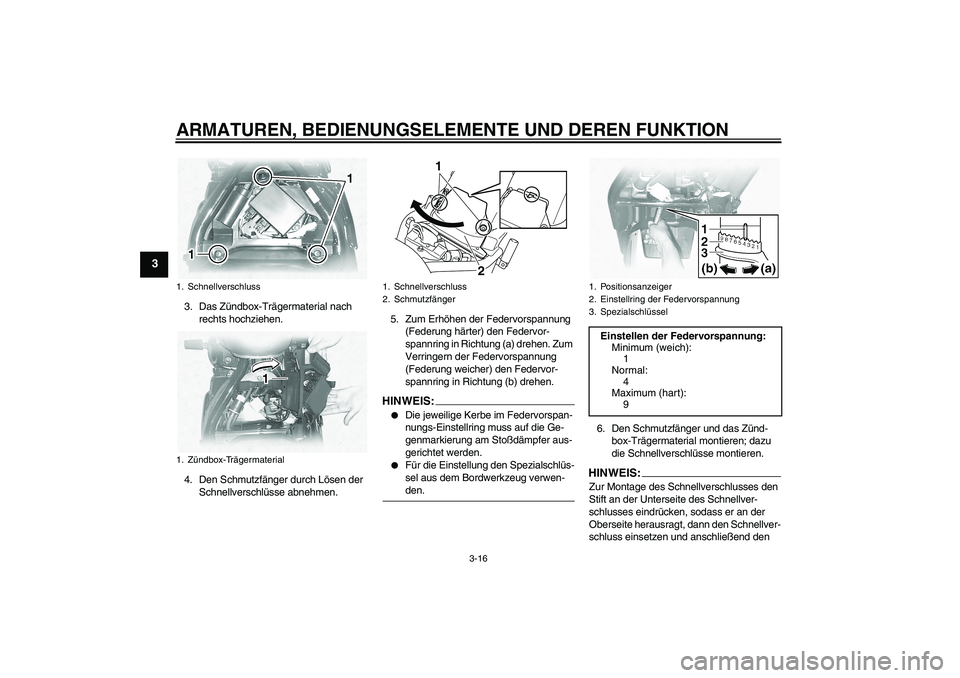

3. Das Zündbox-Trägermaterial nach
rechts hochziehen.
4. Den Schmutzfänger durch Lösen der
Schnellverschlüsse abnehmen.5. Zum Erhöhen der Federvorspannung
(Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.
HINWEIS:

Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.


Für die Einstellung den Spezialschlüs-
sel aus dem Bordwerkzeug verwen-den.6. Den Schmutzfänger und das Zünd-
box-Trägermaterial montieren; dazu
die Schnellverschlüsse montieren.
HINWEIS:Zur Montage des Schnellverschlusses den
Stift an der Unterseite des Schnellver-
schlusses eindrücken, sodass er an der
Oberseite herausragt, dann den Schnellver-
schluss einsetzen und anschließend den
1. Schnellverschluss
1. Zündbox-Trägermaterial
1. Schnellverschluss
2. Schmutzfänger
1
2
1. Positionsanzeiger
2. Einstellring der Federvorspannung
3. SpezialschlüsselEinstellen der Federvorspannung:
Minimum (weich):
1
Normal:
4
Maximum (hart):
9
U5YSG1G0.book Page 16 Tuesday, November 8, 2005 10:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3

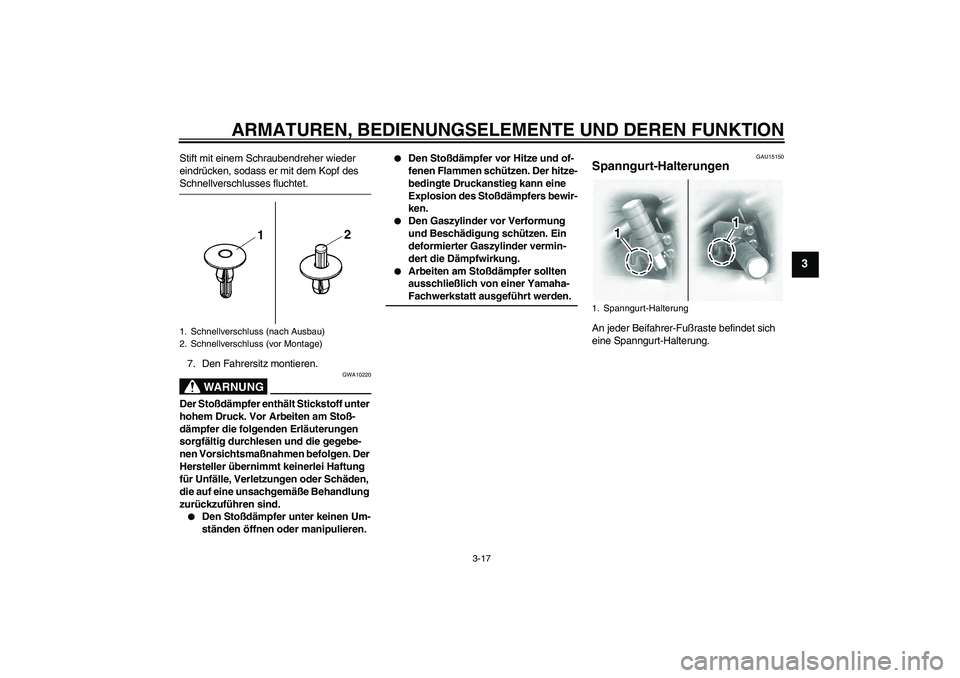

Stift mit einem Schraubendreher wieder
eindrücken, sodass er mit dem Kopf des Schnellverschlusses fluchtet.
7. Den Fahrersitz montieren.
WARNUNG
GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.


Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.


Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.


Arbeiten am Stoßdämpfer sollten
ausschließlich von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU15150
Spanngurt-Halterungen An jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
1. Schnellverschluss (nach Ausbau)
2. Schnellverschluss (vor Montage)
1. Spanngurt-Halterung
U5YSG1G0.book Page 17 Tuesday, November 8, 2005 10:11 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3

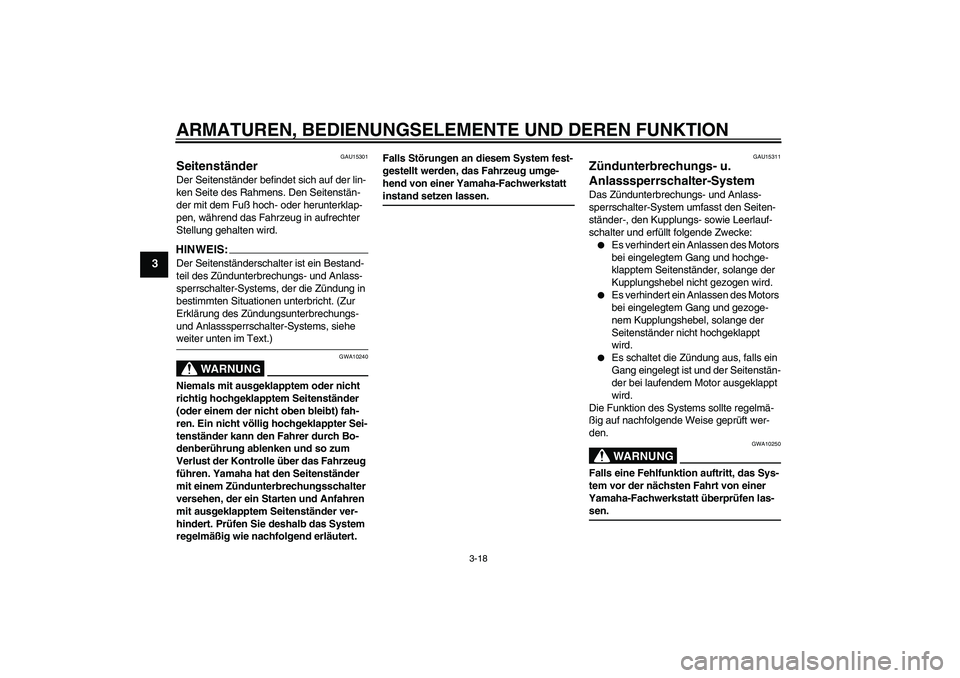

GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
GAU15311
Zündunterbrechungs- u.
Anlasssperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:

Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.


Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.


Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.WARNUNG
GWA10250
Falls eine Fehlfunktion auftritt, das Sys-
tem vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
