REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17240

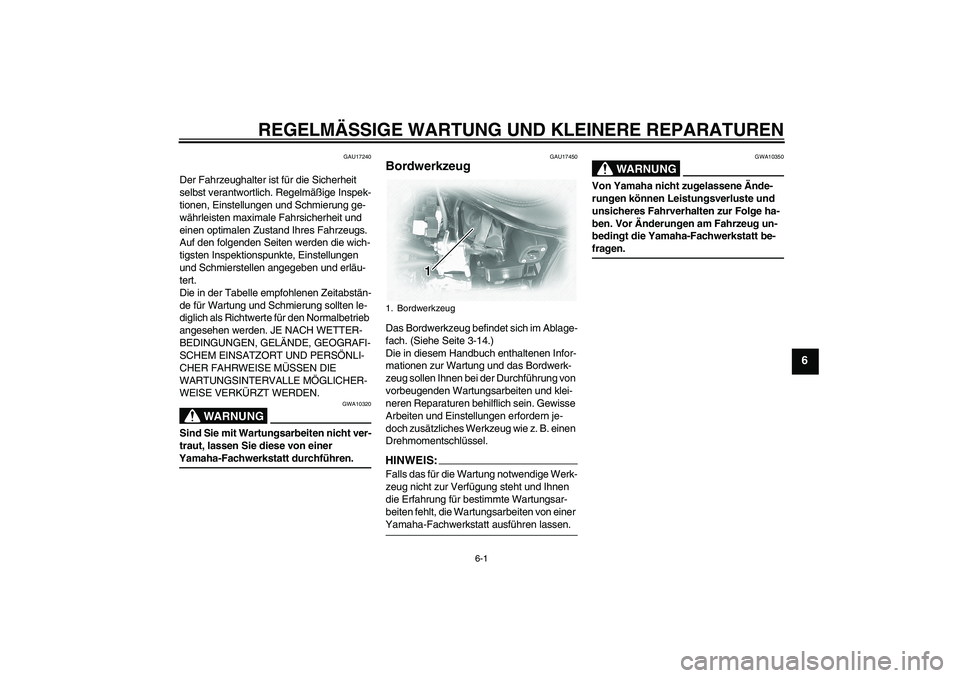

Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
GAU17450
Bordwerkzeug Das Bordwerkzeug befindet sich im Ablage-
fach. (Siehe Seite 3-14.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
1. Bordwerkzeug
U5YSG1G0.book Page 1 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17705
Wartungsintervalle und Schmierdienst HINWEIS:

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.


Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2*KraftstoffilterZustand kontrollieren.√√
3ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
4*Ve n ti leVentilspiel kontrollieren.
Einstellen.√√√√
5 LuftfiltereinsatzReinigen.√√
Ersetzen.√√
6 KupplungFunktion prüfen.
Einstellen.√√√√√
7*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U5YSG1G0.book Page 2 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6

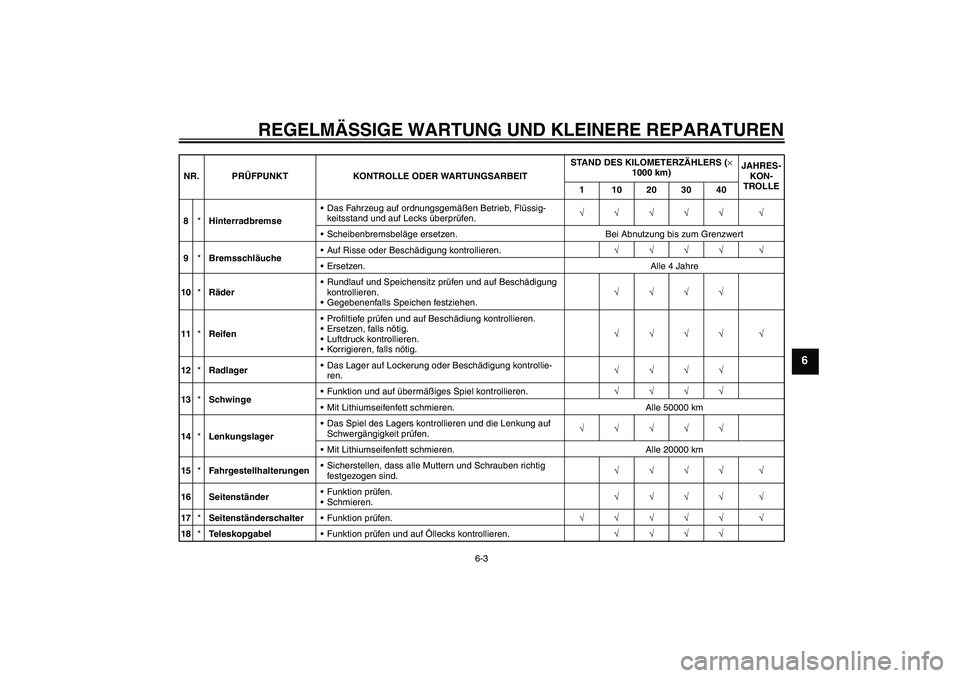

8*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
9*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
10*RäderRundlauf und Speichensitz prüfen und auf Beschädigung
kontrollieren.
Gegebenenfalls Speichen festziehen.√√√√
11*ReifenProfiltiefe prüfen und auf Beschädiung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
12*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
13*SchwingeFunktion und auf übermäßiges Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km
14*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
15*FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
16 SeitenständerFunktion prüfen.
Schmieren.√√√√ √
17*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
U5YSG1G0.book Page 3 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
19*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√
20*Umlenkhebel der hinte-
ren Aufhängung und
Drehpunkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√
21*VergaserFunktion des Chokes prüfen.
Motor-Leerlaufdrehzahl und Synchronisierung einstellen.√√√√√ √
22 MotorölWechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√√√√ √
23*ÖlfiltereinsatzErsetzen.√√√
24 AchsantriebsölDen Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√ √
Wechseln.√√√
25*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
26Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
27*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
28*Schalldämpfer und
AuspuffrohreDie Schraubenklemmen auf guten Sitz überprüfen.√√√√√ √
29*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040U5YSG1G0.book Page 4 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU18670

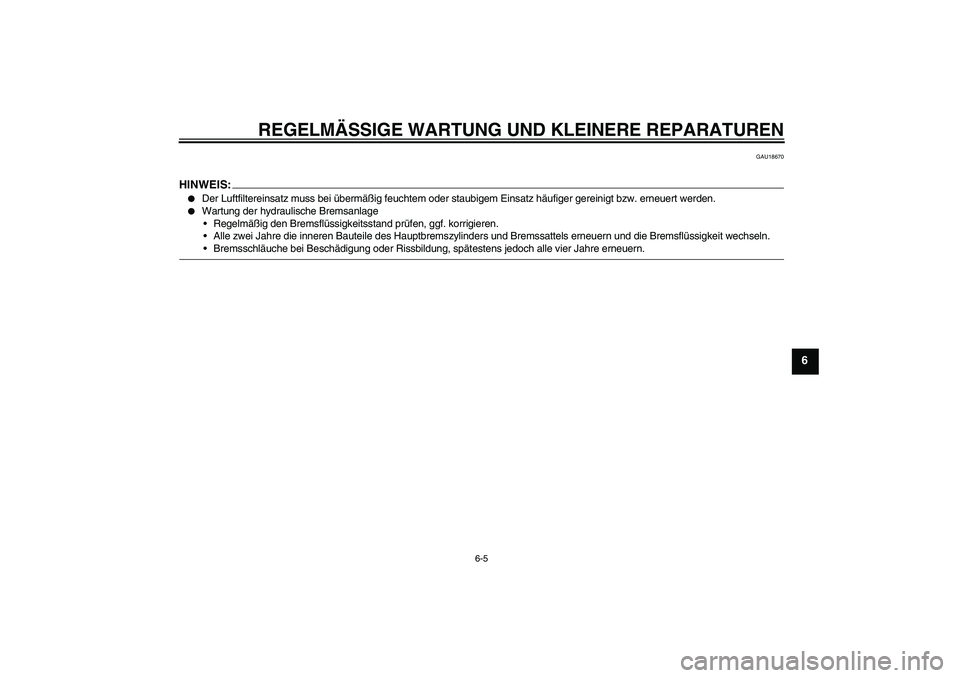

HINWEIS:

Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U5YSG1G0.book Page 5 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18751

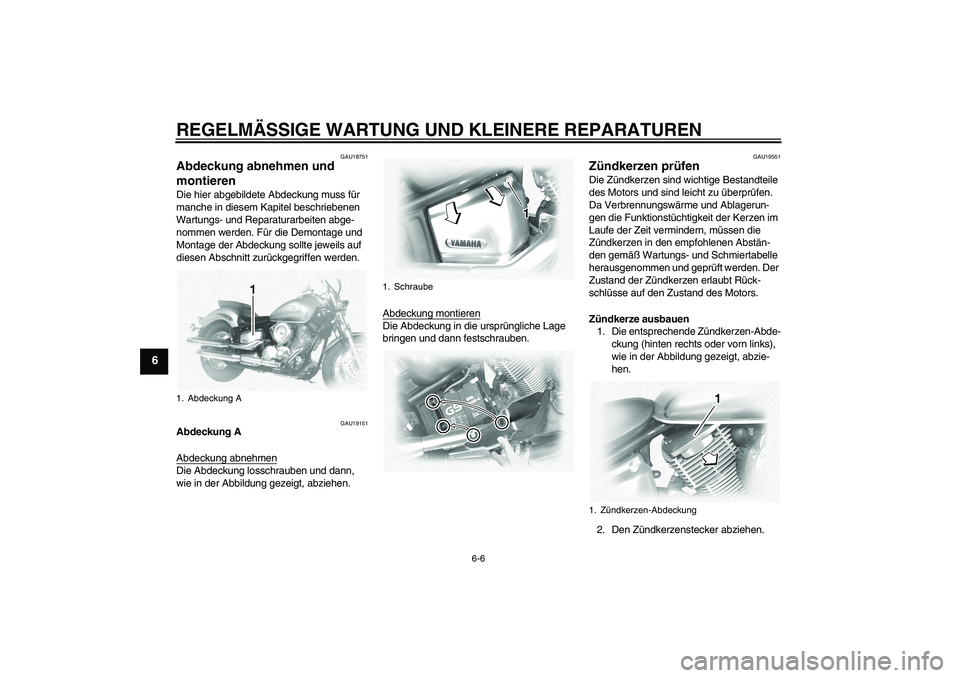

Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU19151
Abdeckung A
Abdeckung abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19551
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerun-
gen die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Die entsprechende Zündkerzen-Abde-
ckung (hinten rechts oder vorn links),
wie in der Abbildung gezeigt, abzie-
hen.
2. Den Zündkerzenstecker abziehen.
1. Abdeckung A
1. Schraube
1. Zündkerzen-Abdeckung
U5YSG1G0.book Page 6 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6

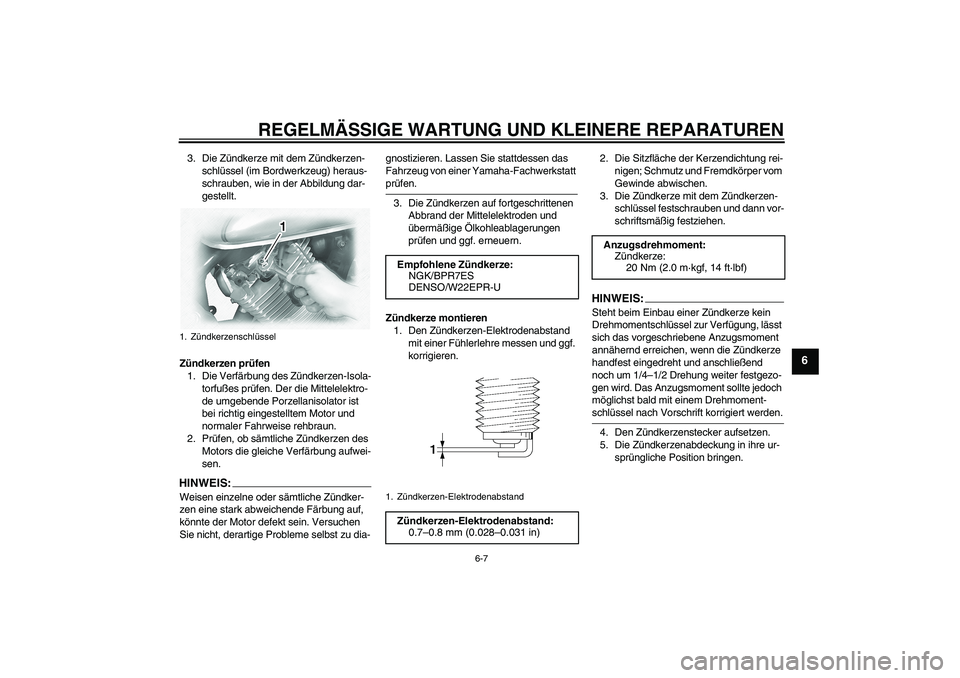

3. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.HINWEIS:Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
könnte der Motor defekt sein. Versuchen
Sie nicht, derartige Probleme selbst zu dia-gnostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
5. Die Zündkerzenabdeckung in ihre ur-
sprüngliche Position bringen.
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/BPR7ES
DENSO/W22EPR-U
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Anzugsdrehmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14 ft·lbf)
U5YSG1G0.book Page 7 Tuesday, November 8, 2005 10:11 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
GAU19822
Motoröl Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schaug-
las links unten am Kurbelgehäuse ab-
lesen.
HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Motoröl wechseln
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
4. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
