2006 YAMAHA XMAX 125 Betriebsanleitungen (in German)

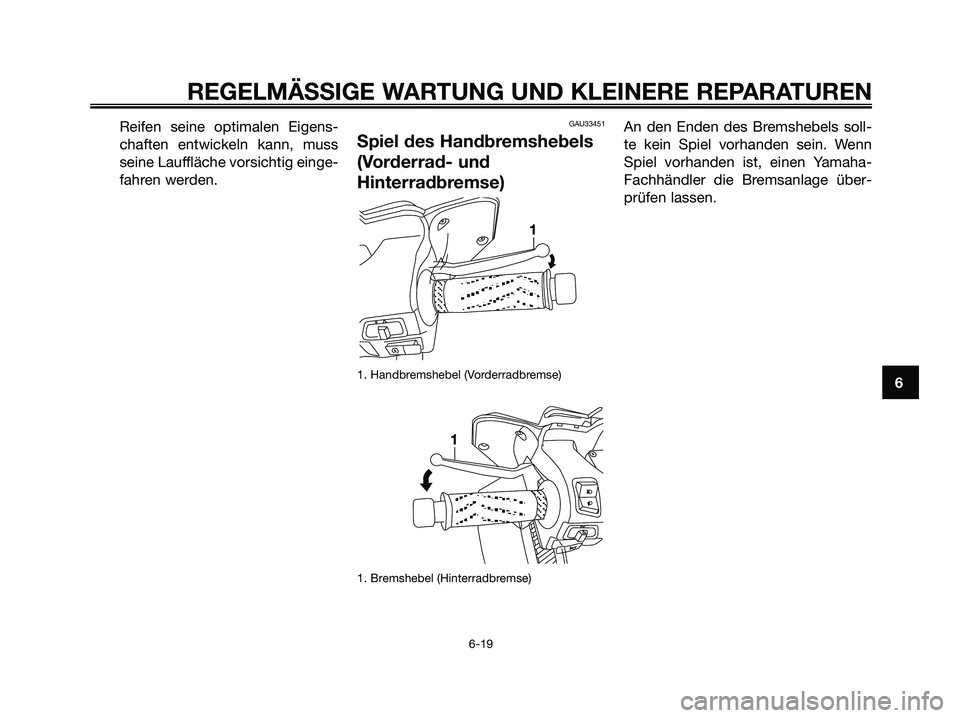

Reifen seine optimalen Eigens-
chaften entwickeln kann, muss
seine Lauffläche vorsichtig einge-
fahren werden.GAU33451
Spiel des Handbremshebels
(Vorderrad- und
Hinterradbremse)
1. Handbremshebel (Vorderradbremse)
1. Bremshebel (Hinterradbremse)
An den Enden des Bremshebels soll-
te kein Spiel vorhanden sein. Wenn
Spiel vorhanden ist, einen Yamaha-
Fachhändler die Bremsanlage über-
prüfen lassen.
1
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 57

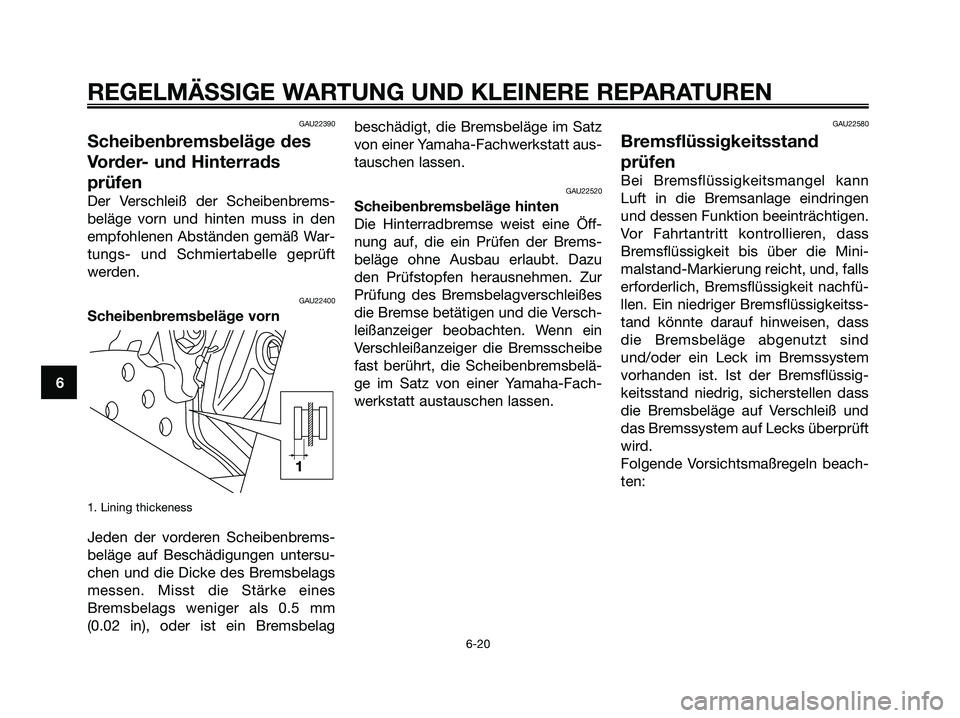

GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen
Der Verschleiß der Scheibenbrems-
beläge vorn und hinten muss in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
GAU22400
Scheibenbremsbeläge vorn
1. Lining thickeness
Jeden der vorderen Scheibenbrems-
beläge auf Beschädigungen untersu-
chen und die Dicke des Bremsbelags
messen. Misst die Stärke eines
Bremsbelags weniger als 0.5 mm
(0.02 in), oder ist ein Bremsbelagbeschädigt, die Bremsbeläge im Satz
von einer Yamaha-Fachwerkstatt aus-
tauschen lassen.
GAU22520
Scheibenbremsbeläge hinten
Die Hinterradbremse weist eine Öff-
nung auf, die ein Prüfen der Brems-
beläge ohne Ausbau erlaubt. Dazu
den Prüfstopfen herausnehmen. Zur
Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Versch-
leißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe
fast berührt, die Scheibenbremsbelä-
ge im Satz von einer Yamaha-Fach-
werkstatt austauschen lassen.
GAU22580
Bremsflüssigkeitsstand
prüfen
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und dessen Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass
Bremsflüssigkeit bis über die Mini-
malstand-Markierung reicht, und, falls
erforderlich, Bremsflüssigkeit nachfü-
llen. Ein niedriger Bremsflüssigkeitss-
tand könnte darauf hinweisen, dass
die Bremsbeläge abgenutzt sind
und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssig-
keitsstand niedrig, sicherstellen dass
die Bremsbeläge auf Verschleiß und
das Bremssystem auf Lecks überprüft
wird.
Folgende Vorsichtsmaßregeln beach-
ten:
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 58

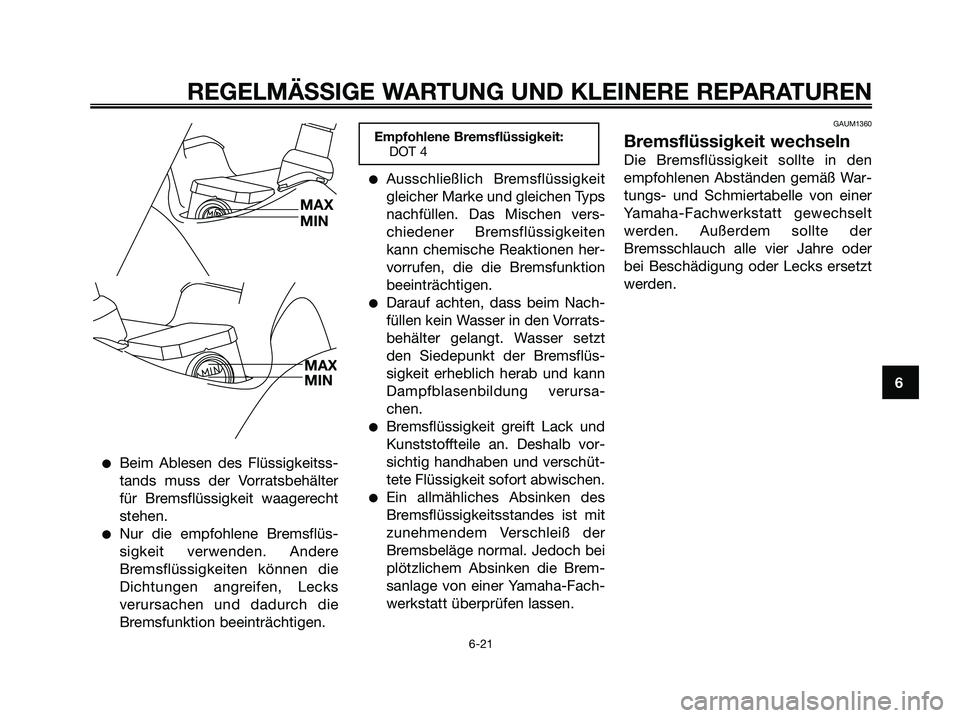

Beim Ablesen des Flüssigkeitss-
tands muss der Vorratsbehälter
für Bremsflüssigkeit waagerecht
stehen.
Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Dichtungen angreifen, Lecks
verursachen und dadurch die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Das Mischen vers-
chiedener Bremsflüssigkeiten
kann chemische Reaktionen her-
vorrufen, die die Bremsfunktion
beeinträchtigen.
Darauf achten, dass beim Nach-
füllen kein Wasser in den Vorrats-
behälter gelangt. Wasser setzt
den Siedepunkt der Bremsflüs-
sigkeit erheblich herab und kann
Dampfblasenbildung verursa-
chen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vor-
sichtig handhaben und verschüt-
tete Flüssigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Brem-
sanlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAUM1360
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle von einer
Yamaha-Fachwerkstatt gewechselt
werden. Außerdem sollte der
Bremsschlauch alle vier Jahre oder
bei Beschädigung oder Lecks ersetzt
werden.
Empfohlene Bremsflüssigkeit:
DOT 4
MAX
MIN
MAX
MIN
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 59

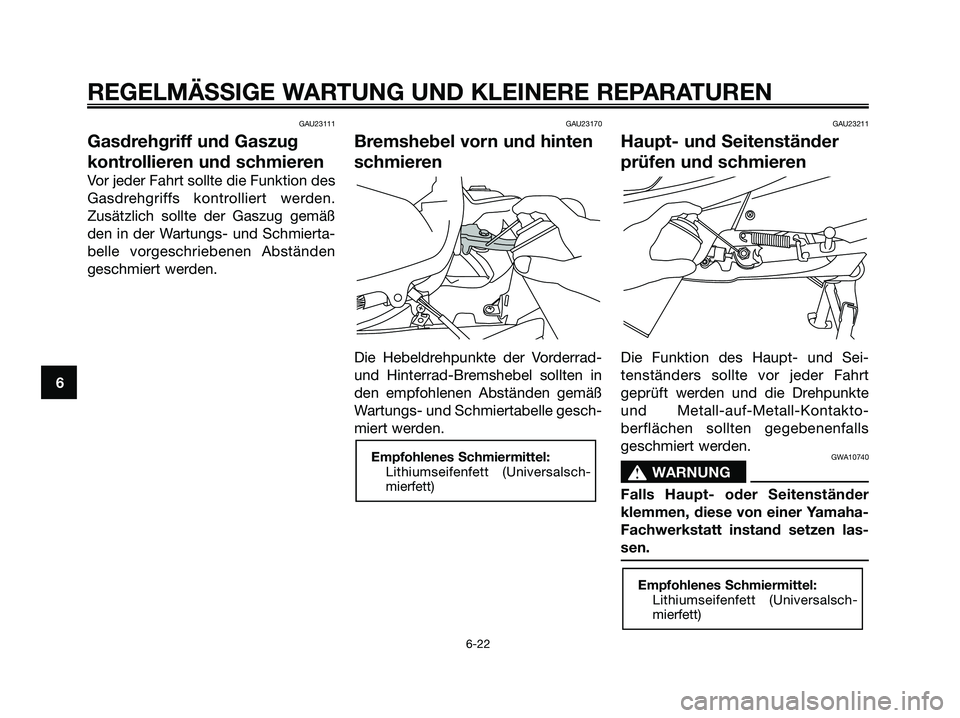

GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden.
Zusätzlich sollte der Gaszug gemäß
den in der Wartungs- und Schmierta-
belle vorgeschriebenen Abständen
geschmiert werden.
GAU23170
Bremshebel vorn und hinten
schmieren
Die Hebeldrehpunkte der Vorderrad-
und Hinterrad-Bremshebel sollten in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle gesch-
miert werden.
GAU23211
Haupt- und Seitenständer
prüfen und schmieren
Die Funktion des Haupt- und Sei-
tenständers sollte vor jeder Fahrt
geprüft werden und die Drehpunkte
und Metall-auf-Metall-Kontakto-
berflächen sollten gegebenenfalls
geschmiert werden.
GWA10740
s s
WARNUNG
Falls Haupt- oder Seitenständer
klemmen, diese von einer Yamaha-
Fachwerkstatt instand setzen las-
sen.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 60

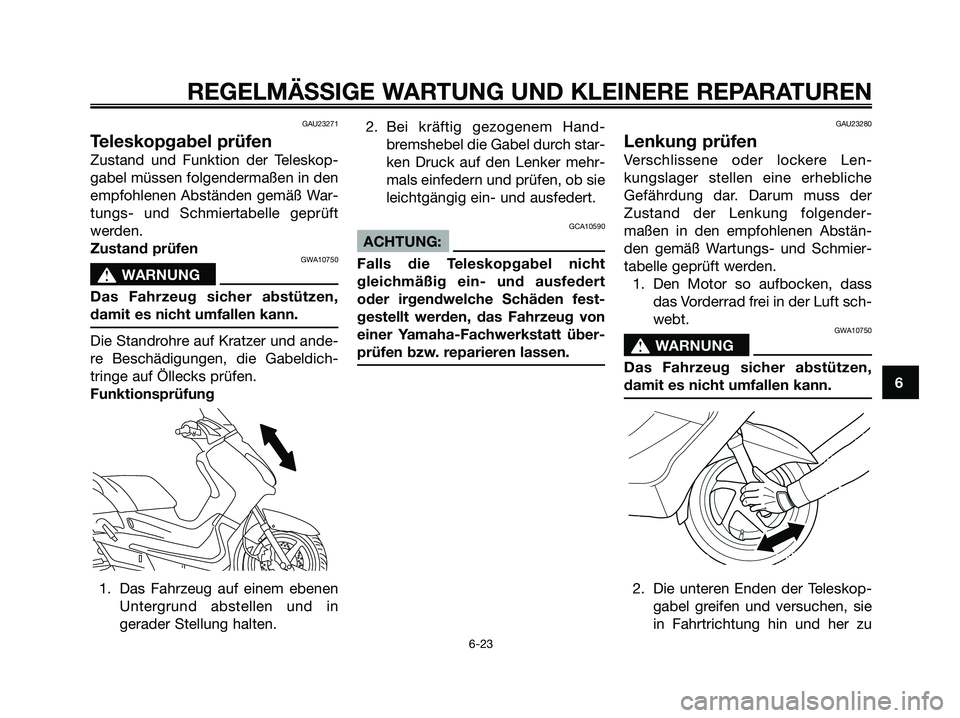

GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskop-
gabel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
Zustand prüfen
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Standrohre auf Kratzer und ande-
re Beschädigungen, die Gabeldich-
tringe auf Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.2. Bei kräftig gezogenem Hand-
bremshebel die Gabel durch star-
ken Druck auf den Lenker mehr-
mals einfedern und prüfen, ob sie
leichtgängig ein- und ausfedert.
GCA10590
ACHTUNG:
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert
oder irgendwelche Schäden fest-
gestellt werden, das Fahrzeug von
einer Yamaha-Fachwerkstatt über-
prüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Len-
kungslager stellen eine erhebliche
Gefährdung dar. Darum muss der
Zustand der Lenkung folgender-
maßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmier-
tabelle geprüft werden.
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft sch-
webt.
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie
in Fahrtrichtung hin und her zu
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 61

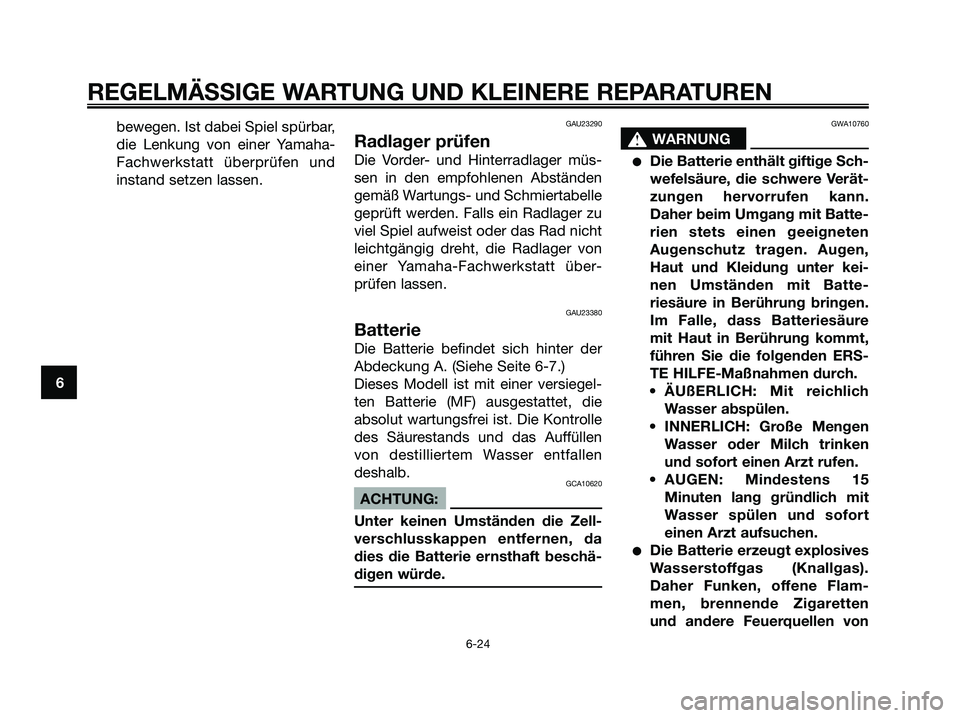

bewegen. Ist dabei Spiel spürbar,
die Lenkung von einer Yamaha-
Fachwerkstatt überprüfen und
instand setzen lassen.GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager zu
viel Spiel aufweist oder das Rad nicht
leichtgängig dreht, die Radlager von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU23380
Batterie
Die Batterie befindet sich hinter der
Abdeckung A. (Siehe Seite 6-7.)
Dieses Modell ist mit einer versiegel-
ten Batterie (MF) ausgestattet, die
absolut wartungsfrei ist. Die Kontrolle
des Säurestands und das Auffüllen
von destilliertem Wasser entfallen
deshalb.
GCA10620
ACHTUNG:
Unter keinen Umständen die Zell-
verschlusskappen entfernen, da
dies die Batterie ernsthaft beschä-
digen würde.
GWA10760
s s
WARNUNG
Die Batterie enthält giftige Sch-
wefelsäure, die schwere Verät-
zungen hervorrufen kann.
Daher beim Umgang mit Batte-
rien stets einen geeigneten
Augenschutz tragen. Augen,
Haut und Kleidung unter kei-
nen Umständen mit Batte-
riesäure in Berührung bringen.
Im Falle, dass Batteriesäure
mit Haut in Berührung kommt,
führen Sie die folgenden ERS-
TE HILFE-Maßnahmen durch.
• ÄUßERLICH: Mit reichlich
Wasser abspülen.
• INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.
• AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas).
Daher Funken, offene Flam-
men, brennende Zigaretten
und andere Feuerquellen von
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 62

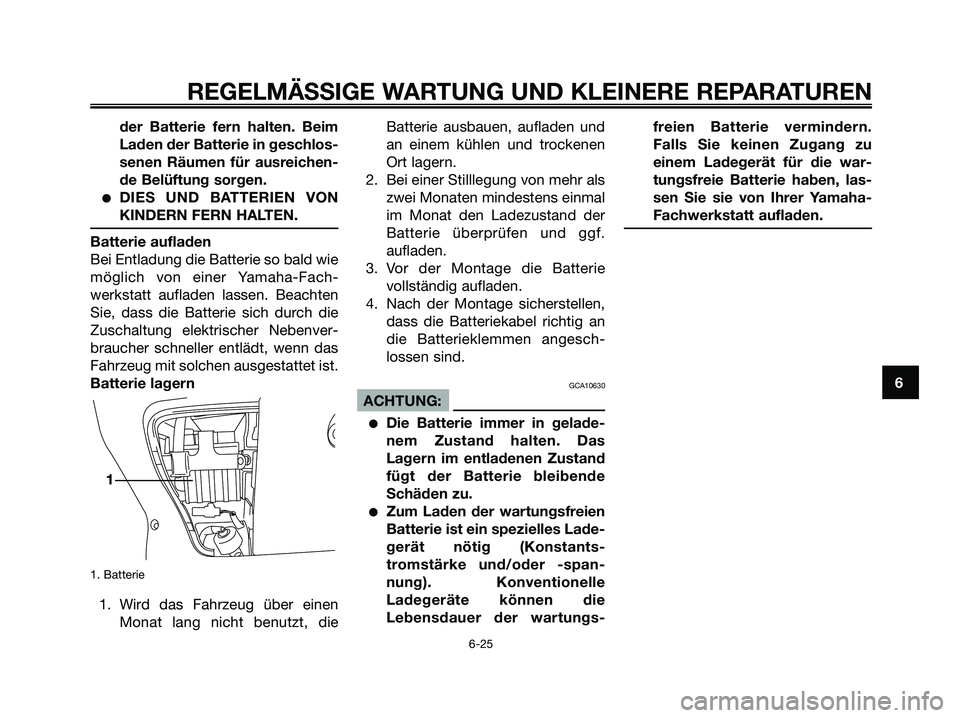

der Batterie fern halten. Beim
Laden der Batterie in geschlos-
senen Räumen für ausreichen-
de Belüftung sorgen.
DIES UND BATTERIEN VON
KINDERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Batterie
1. Wird das Fahrzeug über einen
Monat lang nicht benutzt, dieBatterie ausbauen, aufladen und
an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal
im Monat den Ladezustand der
Batterie überprüfen und ggf.
aufladen.
3. Vor der Montage die Batterie
vollständig aufladen.
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an
die Batterieklemmen angesch-
lossen sind.
GCA10630
ACHTUNG:
Die Batterie immer in gelade-
nem Zustand halten. Das
Lagern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.
Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstants-
tromstärke und/oder -span-
nung). Konventionelle
Ladegeräte können die
Lebensdauer der wartungs-freien Batterie vermindern.
Falls Sie keinen Zugang zu
einem Ladegerät für die war-
tungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-
Fachwerkstatt aufladen.
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 63

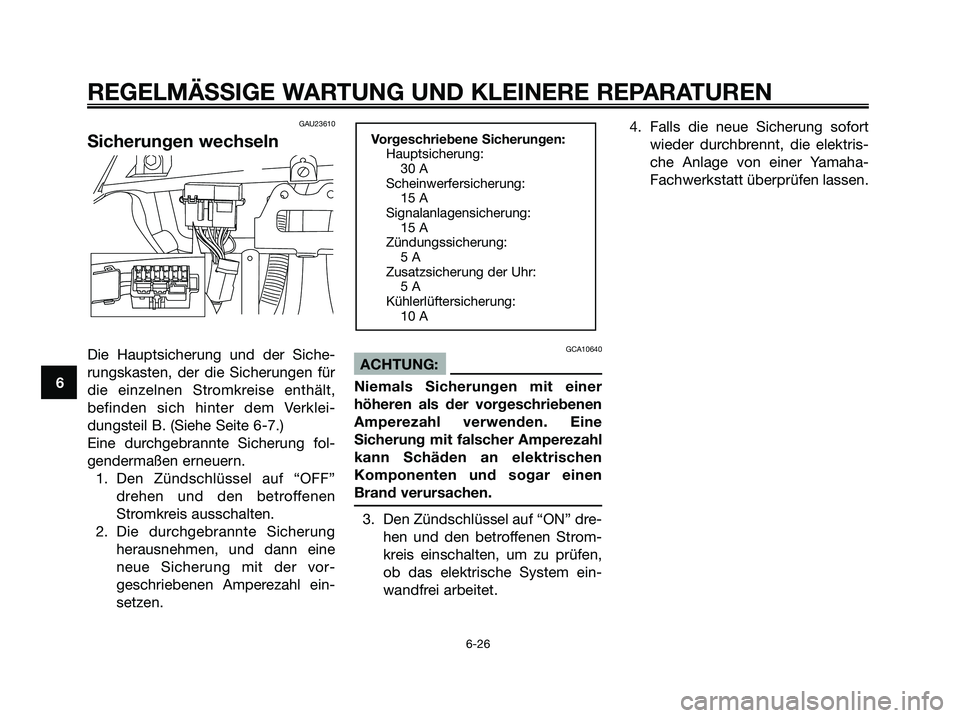

GAU23610
Sicherungen wechseln
Die Hauptsicherung und der Siche-
rungskasten, der die Sicherungen für
die einzelnen Stromkreise enthält,
befinden sich hinter dem Verklei-
dungsteil B. (Siehe Seite 6-7.)
Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.
1. Den Zündschlüssel auf “OFF”
drehen und den betroffenen
Stromkreis ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” dre-
hen und den betroffenen Strom-
kreis einschalten, um zu prüfen,
ob das elektrische System ein-
wandfrei arbeitet.4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30 A
Scheinwerfersicherung:
15 A
Signalanlagensicherung:
15 A
Zündungssicherung:
5 A
Zusatzsicherung der Uhr:
5 A
Kühlerlüftersicherung:
10 A
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 64
