2006 YAMAHA XMAX 125 Betriebsanleitungen (in German)

EAUM1131
Start switch “g”
1. Anlasserschalter “g”
2. Notausschalter ” ”
GAUM1131
Starterschalter “g”
Bei betätigter Vorder- oder Hinterrad-
bremse diesen Schalter dr_Eken, um
den Motor anzulassen.
GCA10050
ACHTUNG:
Vor dem Starten die Anweisungen
zum Anlassen des Motors lesen;
siehe dazu Seite 5-1.
GAUM1990
Warnblinkschalter “ ”, “h”
Mit dem Zündschlüssel in der Ste-
llung “f”, diesen Schalter auf “ ”stellen, um die Warnblinkanlage ein-
zuschalten (alle Blinker blinken
gleichzeitig auf). Um die Warnblinkan-
lage auszuschalten, diesen Schalter
auf “h” stellen, und den Zündschlüs-
sel in Stellung “e” drehen.
HINWEIS:
Selbst wenn der Zündschlüssel von
“f” auf “e” gestellt wird, während die
Warnblinkanlage eingeschaltet ist, wird
die Warnblinkanlage weiter blinken
unabhängig von der Position des Schal-
ters der Warnblinkanlage. Um die Warn-
blinkanlage abzuschalten muss der
Zündschlüssel auf “f” und der Warn-
blinkschalter auf “h” gestellt werden.
Die Warnblinkanlage ist nur in Notsi-
tuationen zu verwenden, oder um
andere Verkehrsteilnehmer wegen
eines Stopps Ihres Rollers an einer
verkehrsungünstigen Stelle über eine
mögliche Gefahr zu warnen.
GCA10060
ACHTUNG:
Die Warnblinkanlage nicht über
einen längeren Zeitraum einsetzen,
andernfalls könnte sich die Batterie
entladen.
GAU12900
Handbremshebel
(Vorderradbremse)
1. Handbremshebel (Vorderradbremse)
Der Handbremshebel (Vorderrad-
bremse) befindet sich auf der rechten
Seite des Lenkers. Zur Betätigung der
Vorderradbremse diesen Hebel zum
Lenkergriff ziehen.
1
12
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 3-9

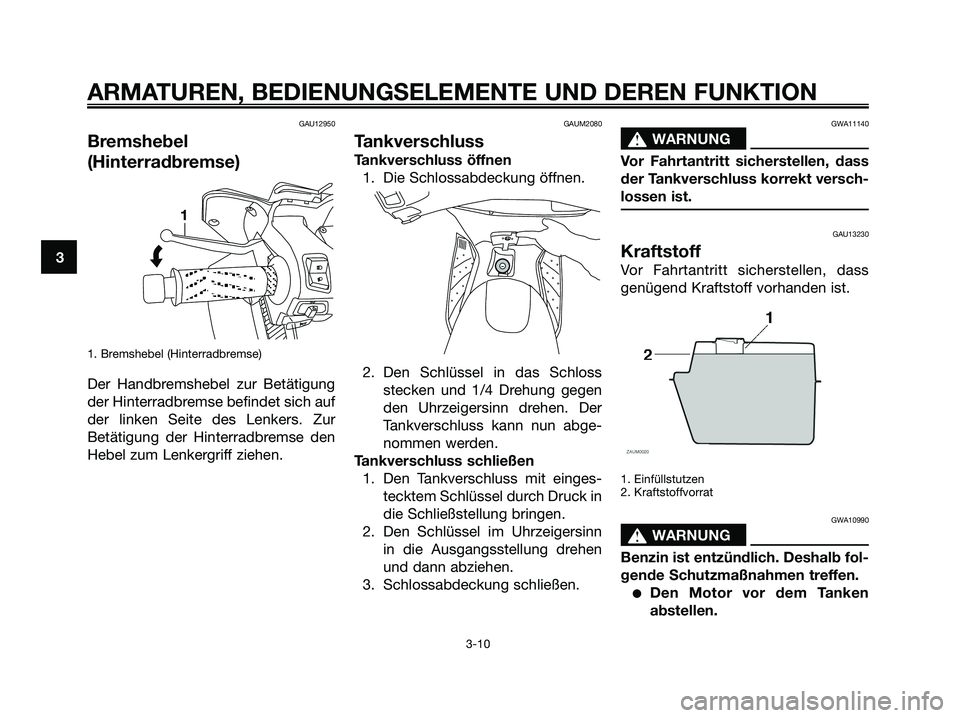

GAU12950
Bremshebel
(Hinterradbremse)
1. Bremshebel (Hinterradbremse)
Der Handbremshebel zur Betätigung
der Hinterradbremse befindet sich auf
der linken Seite des Lenkers. Zur
Betätigung der Hinterradbremse den
Hebel zum Lenkergriff ziehen.
GAUM2080
Tankverschluss
Tankverschluss öffnen
1. Die Schlossabdeckung öffnen.
2. Den Schlüssel in das Schloss
stecken und 1/4 Drehung gegen
den Uhrzeigersinn drehen. Der
Tankverschluss kann nun abge-
nommen werden.
Tankverschluss schließen
1. Den Tankverschluss mit einges-
tecktem Schlüssel durch Druck in
die Schließstellung bringen.
2. Den Schlüssel im Uhrzeigersinn
in die Ausgangsstellung drehen
und dann abziehen.
3. Schlossabdeckung schließen.
GWA11140
s s
WARNUNG
Vor Fahrtantritt sicherstellen, dass
der Tankverschluss korrekt versch-
lossen ist.
GAU13230
Kraftstoff
Vor Fahrtantritt sicherstellen, dass
genügend Kraftstoff vorhanden ist.
1. Einfüllstutzen
2. Kraftstoffvorrat
GWA10990
s s
WARNUNG
Benzin ist entzündlich. Deshalb fol-
gende Schutzmaßnahmen treffen.
Den Motor vor dem Tanken
abstellen.
1
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 3-10

Beim Tanken Rauchen einste-
llen und Feuerquellen fern hal-
ten.
Wenn sofort nach der Fahrt
getankt wird, darauf achten,
dass kein Benzin an Motor und
Auspuff gelangt.
Vor dem Starten muss even-
tuell verspritztes Benzin, das
auf den Motor oder den
Schalldämpfer gelangt ist,
sofort abgewischt werden.
GCA10070
ACHTUNG:
Kraftstoff greift Lack und Kunsts-
toff an. Deshalb verschütteten
Kraftstoff sofort mit einem saube-
ren, trockenen, weichen Lappen
abwischen.
GAU33500
GCA11400
ACHTUNG:
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht schwerwie-
gende Schäden an Teilen des
Motors (Ventile, Kolbenringe usw.)
und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für
bleifreies Normalbenzin mit einer
Research-Oktanzahl von 91 oder
höher. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftmarke oder tanken Sie Super
bleifrei. Die Verwendung von blei-
freiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert
die Wartungskosten.
GAU13431
Katalysator
Dieses Modell ist mit einem Abgaska-
talysator in der Auspuffanlage ausge-
rüstet.
GWA10860
s s
WARNUNG
Die Auspuffanlage ist nach dem
Betrieb heiß. Sicherstellen, dass
die Auspuffanlage abgekühlt ist,
bevor Sie irgendwelche Wartung-
sarbeiten durchführen.
GCA10700
ACHTUNG:
Die folgenden Vorsichtsmaßnah-
men müssen beachtet werden, um
Feuergefahr oder andere Beschädi-
gungen zu vermeiden.
Ausschließlich bleifreien
Kraftstoff tanken. Der
Gebrauch verbleiten Krafts-
toffs verursacht unreparierbare
Schäden am Abgaskatalysator.
Das Fahrzeug niemals in der
Nähe möglicher Brandgefahren
parken, wie zum Beispiel bei
Gras oder anderen Stoffen, die
leicht brennbar sind.
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
12.5 L (2.75 US gal) (11 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnanzeige aufleuch-
tet):
2 L (0.44 US gal) (1.76 Imp.gal)
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 3-11

Den Motor nicht über längere
Zeit im Leerlauf betreiben.GAU13931

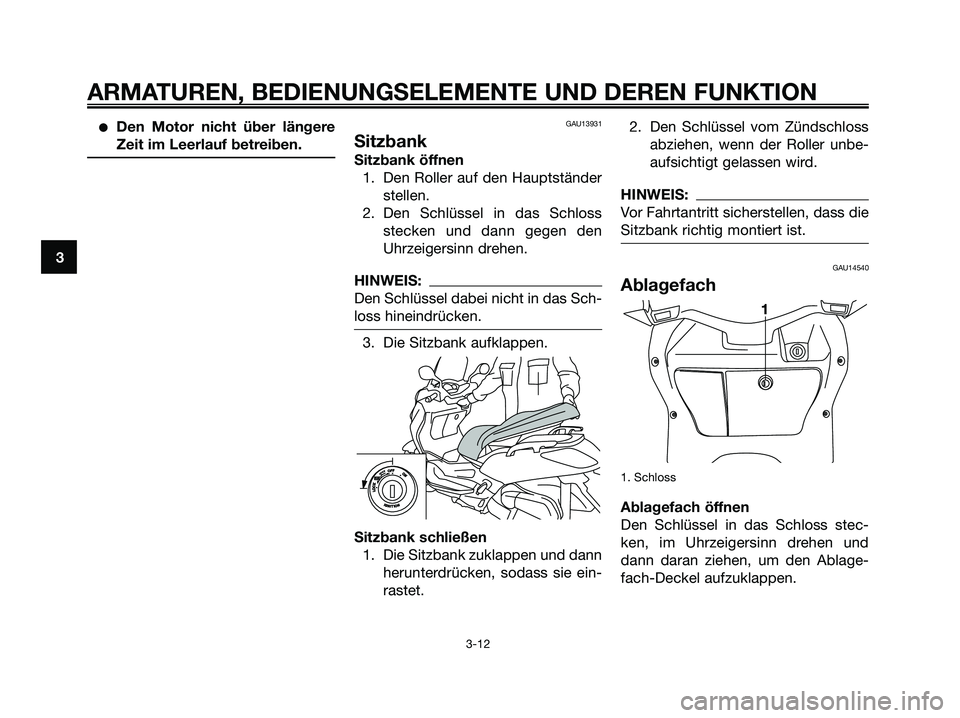

Sitzbank
Sitzbank öffnen
1. Den Roller auf den Hauptständer
stellen.
2. Den Schlüssel in das Schloss
stecken und dann gegen den
Uhrzeigersinn drehen.
HINWEIS:
Den Schlüssel dabei nicht in das Sch-
loss hineindrücken.
3. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann
herunterdrücken, sodass sie ein-
rastet.2. Den Schlüssel vom Zündschloss
abziehen, wenn der Roller unbe-
aufsichtigt gelassen wird.
HINWEIS:
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
GAU14540
Ablagefach
1. Schloss
Ablagefach öffnen
Den Schlüssel in das Schloss stec-
ken, im Uhrzeigersinn drehen und
dann daran ziehen, um den Ablage-
fach-Deckel aufzuklappen.
1
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 3-12

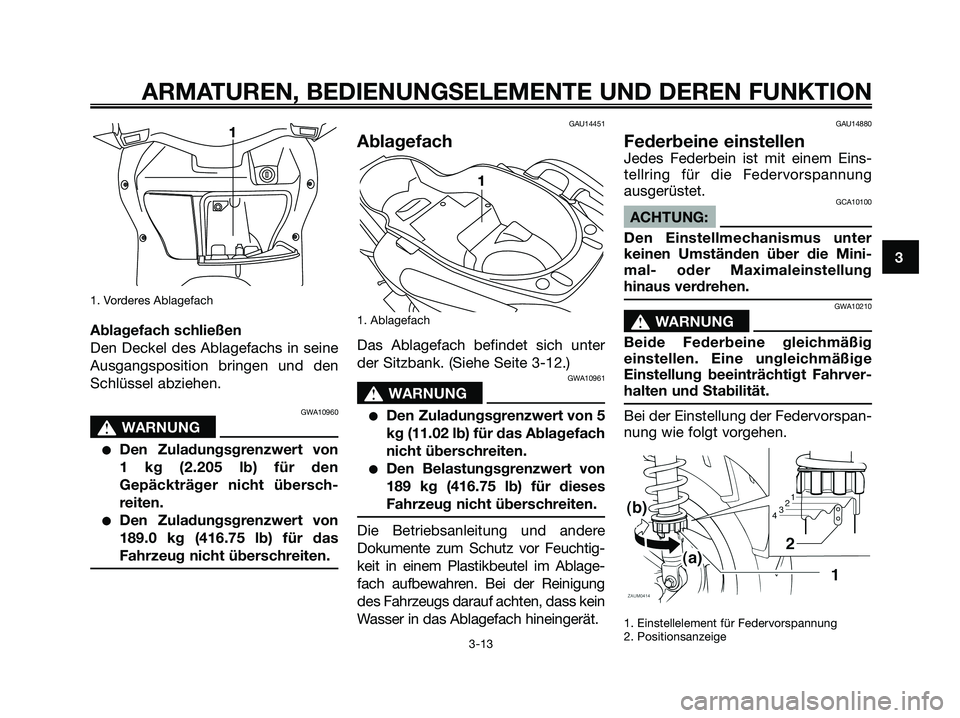

1. Vorderes Ablagefach
Ablagefach schließen
Den Deckel des Ablagefachs in seine
Ausgangsposition bringen und den
Schlüssel abziehen.
GWA10960
s s
WARNUNG
Den Zuladungsgrenzwert von
1 kg (2.205 lb) für den
Gepäckträger nicht übersch-
reiten.
Den Zuladungsgrenzwert von
189.0 kg (416.75 lb) für das
Fahrzeug nicht überschreiten.
GAU14451
Ablagefach
1. Ablagefach
Das Ablagefach befindet sich unter
der Sitzbank. (Siehe Seite 3-12.)
GWA10961
s s
WARNUNG
Den Zuladungsgrenzwert von 5
kg (11.02 lb) für das Ablagefach
nicht überschreiten.
Den Belastungsgrenzwert von
189 kg (416.75 lb) für dieses
Fahrzeug nicht überschreiten.
Die Betriebsanleitung und andere
Dokumente zum Schutz vor Feuchtig-
keit in einem Plastikbeutel im Ablage-
fach aufbewahren. Bei der Reinigung
des Fahrzeugs darauf achten, dass kein
Wasser in das Ablagefach hineingerät.
GAU14880
Federbeine einstellen
Jedes Federbein ist mit einem Eins-
tellring für die Federvorspannung
ausgerüstet.
GCA10100
ACHTUNG:
Den Einstellmechanismus unter
keinen Umständen über die Mini-
mal- oder Maximaleinstellung
hinaus verdrehen.
GWA10210
s s
WARNUNG
Beide Federbeine gleichmäßig
einstellen. Eine ungleichmäßige
Einstellung beeinträchtigt Fahrver-
halten und Stabilität.
Bei der Einstellung der Federvorspan-
nung wie folgt vorgehen.
1. Einstellelement für Federvorspannung
2. Positionsanzeige
1
1
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 3-13

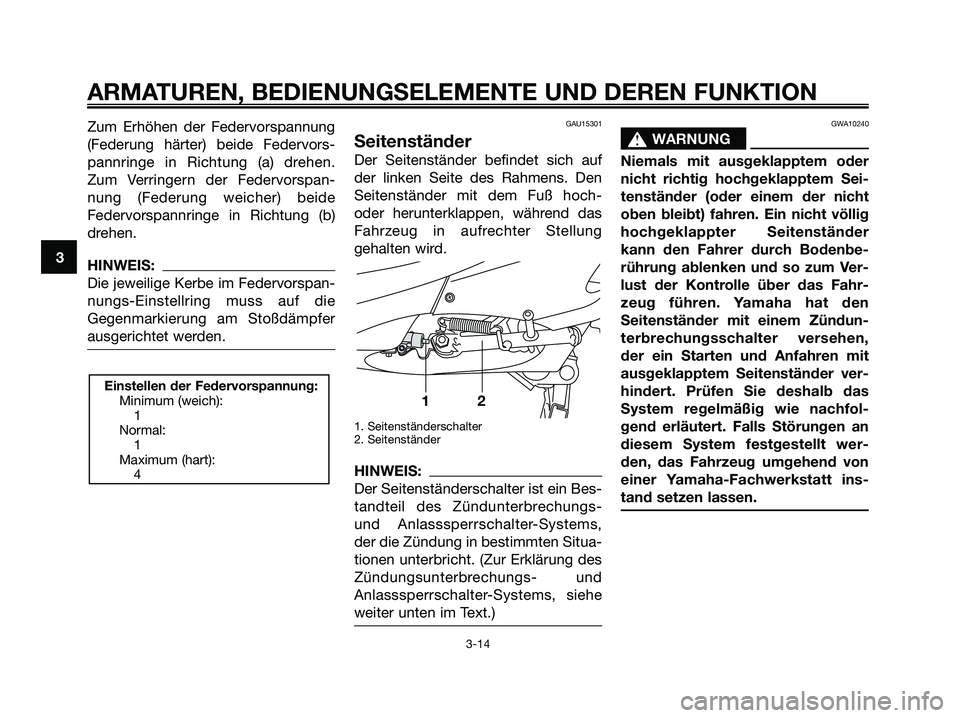

Zum Erhöhen der Federvorspannung
(Federung härter) beide Federvors-
pannringe in Richtung (a) drehen.
Zum Verringern der Federvorspan-
nung (Federung weicher) beide
Federvorspannringe in Richtung (b)
drehen.
HINWEIS:
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die
Gegenmarkierung am Stoßdämpfer
ausgerichtet werden.
GAU15301
Seitenständer
Der Seitenständer befindet sich auf
der linken Seite des Rahmens. Den
Seitenständer mit dem Fuß hoch-
oder herunterklappen, während das
Fahrzeug in aufrechter Stellung
gehalten wird.
1. Seitenständerschalter
2. Seitenständer
HINWEIS:
Der Seitenständerschalter ist ein Bes-
tandteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems,
der die Zündung in bestimmten Situa-
tionen unterbricht. (Zur Erklärung des
Zündungsunterbrechungs- und
Anlasssperrschalter-Systems, siehe
weiter unten im Text.)
GWA10240
s s
WARNUNG
Niemals mit ausgeklapptem oder
nicht richtig hochgeklapptem Sei-
tenständer (oder einem der nicht
oben bleibt) fahren. Ein nicht völlig
hochgeklappter Seitenständer
kann den Fahrer durch Bodenbe-
rührung ablenken und so zum Ver-
lust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den
Seitenständer mit einem Zündun-
terbrechungsschalter versehen,
der ein Starten und Anfahren mit
ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das
System regelmäßig wie nachfol-
gend erläutert. Falls Störungen an
diesem System festgestellt wer-
den, das Fahrzeug umgehend von
einer Yamaha-Fachwerkstatt ins-
tand setzen lassen.
12
Einstellen der Federvorspannung:
Minimum (weich):
1
Normal:
1
Maximum (hart):
4
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 3-14

3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15

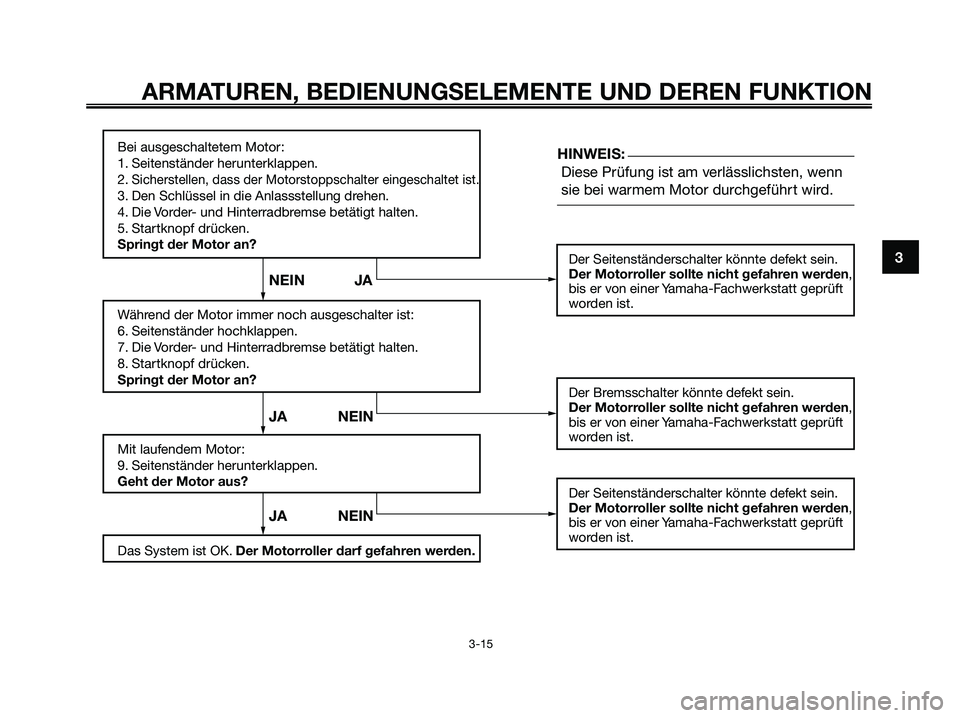

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2.
Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Startknopf drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JAHINWEIS:
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 3-15

4
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1

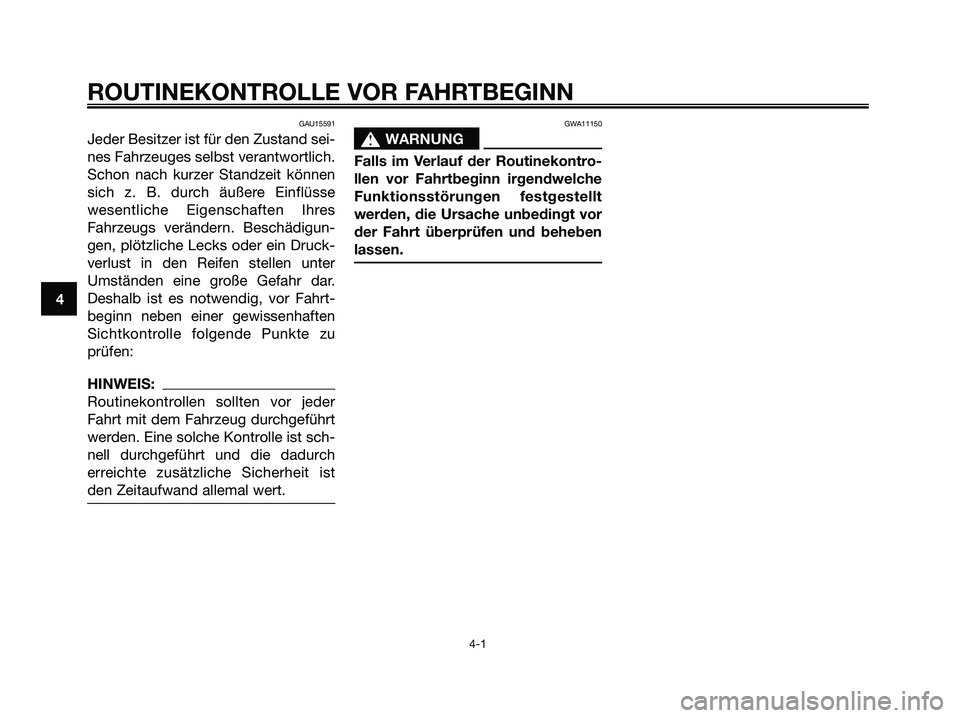

GAU15591
Jeder Besitzer ist für den Zustand sei-
nes Fahrzeuges selbst verantwortlich.
Schon nach kurzer Standzeit können
sich z. B. durch äußere Einflüsse
wesentliche Eigenschaften Ihres
Fahrzeugs verändern. Beschädigun-
gen, plötzliche Lecks oder ein Druck-
verlust in den Reifen stellen unter
Umständen eine große Gefahr dar.
Deshalb ist es notwendig, vor Fahrt-
beginn neben einer gewissenhaften
Sichtkontrolle folgende Punkte zu
prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder
Fahrt mit dem Fahrzeug durchgeführt
werden. Eine solche Kontrolle ist sch-
nell durchgeführt und die dadurch
erreichte zusätzliche Sicherheit ist
den Zeitaufwand allemal wert.
GWA11150
s s
WARNUNG
Falls im Verlauf der Routinekontro-
llen vor Fahrtbeginn irgendwelche
Funktionsstörungen festgestellt
werden, die Ursache unbedingt vor
der Fahrt überprüfen und beheben
lassen.
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 32
