2006 YAMAHA XMAX 125 Betriebsanleitungen (in German)

4

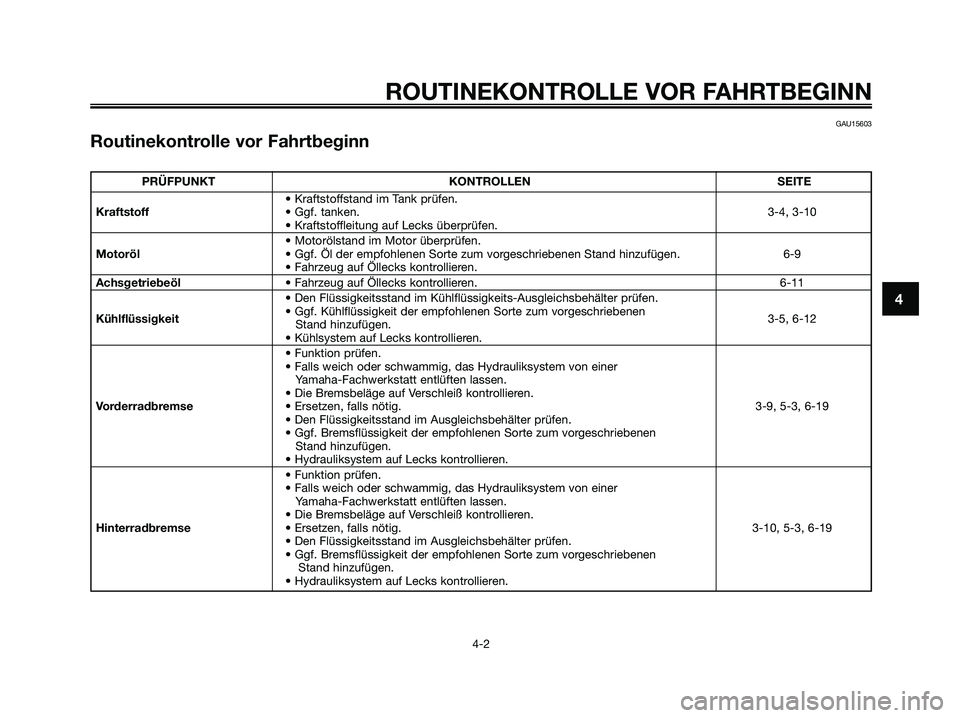

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
GAU15603
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-4, 3-10
• Kraftstoffleitung auf Lecks überprüfen.
• Motorölstand im Motor überprüfen.
Motoröl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 6-9
• Fahrzeug auf Öllecks kontrollieren.
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-11
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
3-5, 6-12
Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 3-9, 5-3, 6-19
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 3-10, 5-3, 6-19
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 33

4

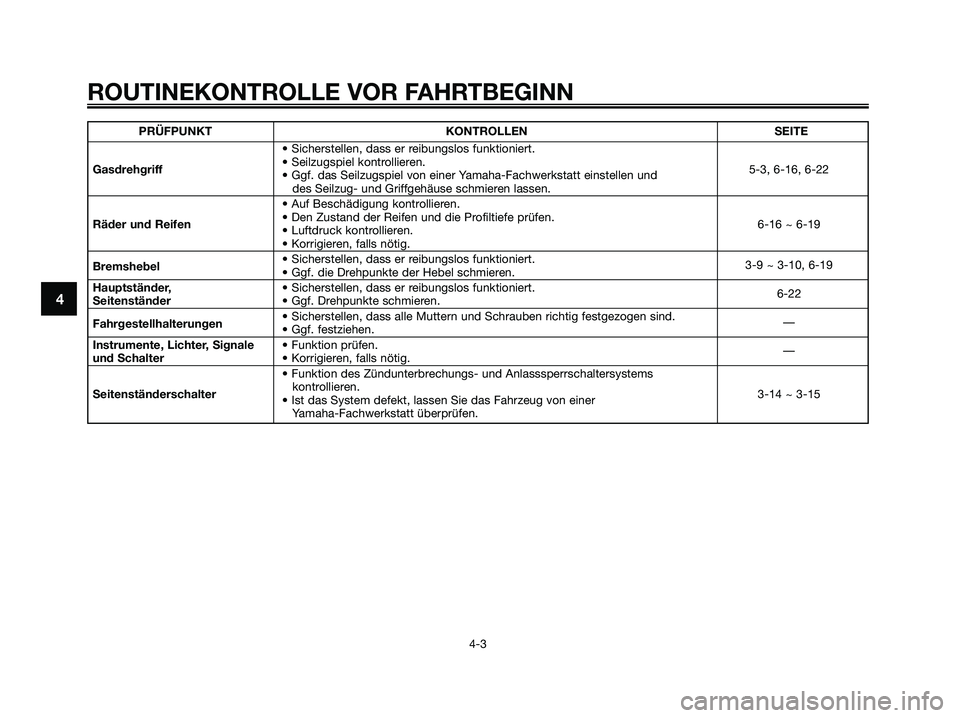

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
PRÜFPUNKT KONTROLLEN SEITE
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Seilzugspiel kontrollieren.
5-3, 6-16, 6-22
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
6-16 ~ 6-19
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
Bremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.3-9 ~ 3-10, 6-19
Hauptständer, • Sicherstellen, dass er reibungslos funktioniert.
Seitenständer• Ggf. Drehpunkte schmieren.6-22
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, Signale • Funktion prüfen.
und Schalter• Korrigieren, falls nötig.—
• Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
Seitenständerschalterkontrollieren.
3-14 ~ 3-15
• Ist das System defekt, lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 34

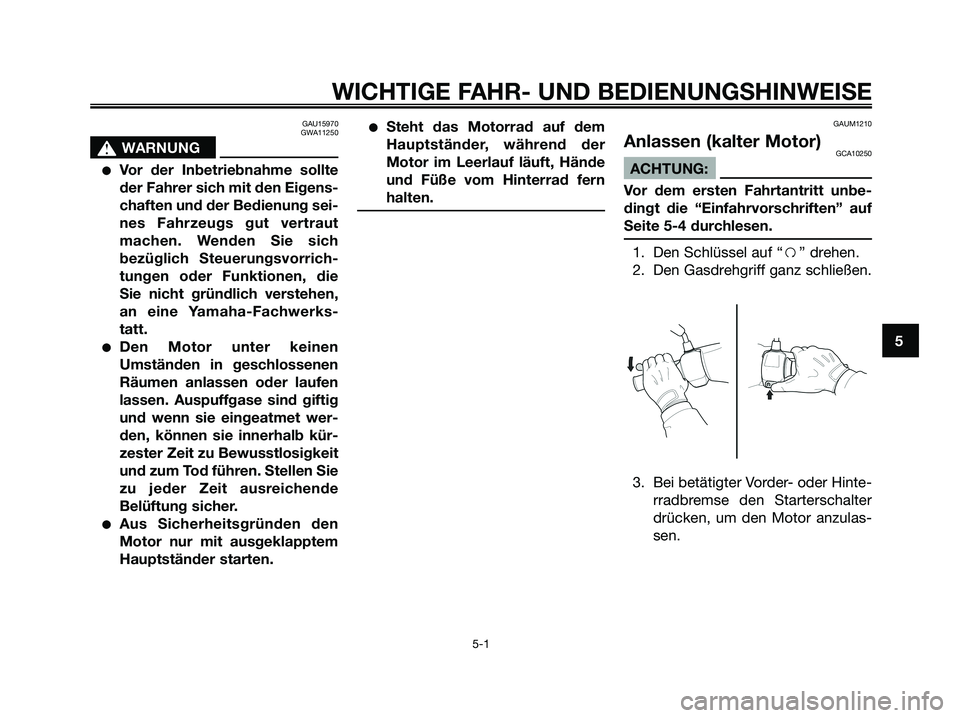

GAU15970
GWA11250
s s
WARNUNG
Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigens-
chaften und der Bedienung sei-
nes Fahrzeugs gut vertraut
machen. Wenden Sie sich
bezüglich Steuerungsvorrich-
tungen oder Funktionen, die
Sie nicht gründlich verstehen,
an eine Yamaha-Fachwerks-
tatt.
Den Motor unter keinen
Umständen in geschlossenen
Räumen anlassen oder laufen
lassen. Auspuffgase sind giftig
und wenn sie eingeatmet wer-
den, können sie innerhalb kür-
zester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie
zu jeder Zeit ausreichende
Belüftung sicher.
Aus Sicherheitsgründen den
Motor nur mit ausgeklapptem
Hauptständer starten.
Steht das Motorrad auf dem
Hauptständer, während der
Motor im Leerlauf läuft, Hände
und Füße vom Hinterrad fern
halten.GAUM1210
Anlassen (kalter Motor)GCA10250
ACHTUNG:
Vor dem ersten Fahrtantritt unbe-
dingt die “Einfahrvorschriften” auf
Seite 5-4 durchlesen.
1. Den Schlüssel auf “f” drehen.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinte-
rradbremse den Starterschalter
drücken, um den Motor anzulas-
sen.
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 35

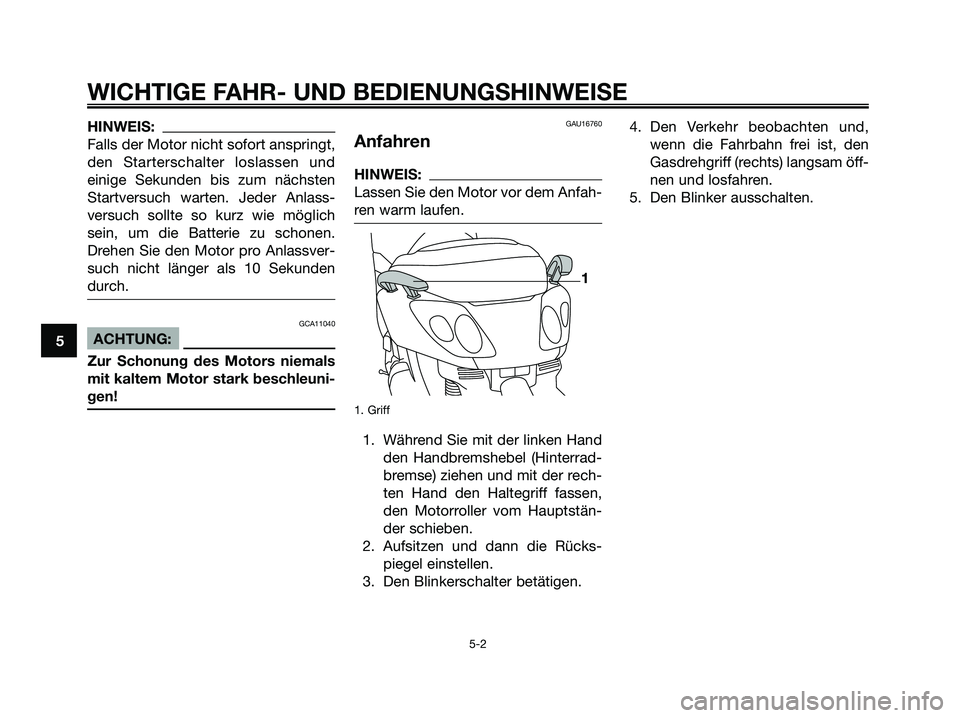

HINWEIS:
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und
einige Sekunden bis zum nächsten
Startversuch warten. Jeder Anlass-
versuch sollte so kurz wie möglich
sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
GCA11040
ACHTUNG:
Zur Schonung des Motors niemals
mit kaltem Motor stark beschleuni-
gen!
GAU16760
Anfahren
HINWEIS:
Lassen Sie den Motor vor dem Anfah-
ren warm laufen.
1. Griff
1. Während Sie mit der linken Hand
den Handbremshebel (Hinterrad-
bremse) ziehen und mit der rech-
ten Hand den Haltegriff fassen,
den Motorroller vom Hauptstän-
der schieben.
2. Aufsitzen und dann die Rücks-
piegel einstellen.
3. Den Blinkerschalter betätigen.4. Den Verkehr beobachten und,
wenn die Fahrbahn frei ist, den
Gasdrehgriff (rechts) langsam öff-
nen und losfahren.
5. Den Blinker ausschalten.
1
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 36

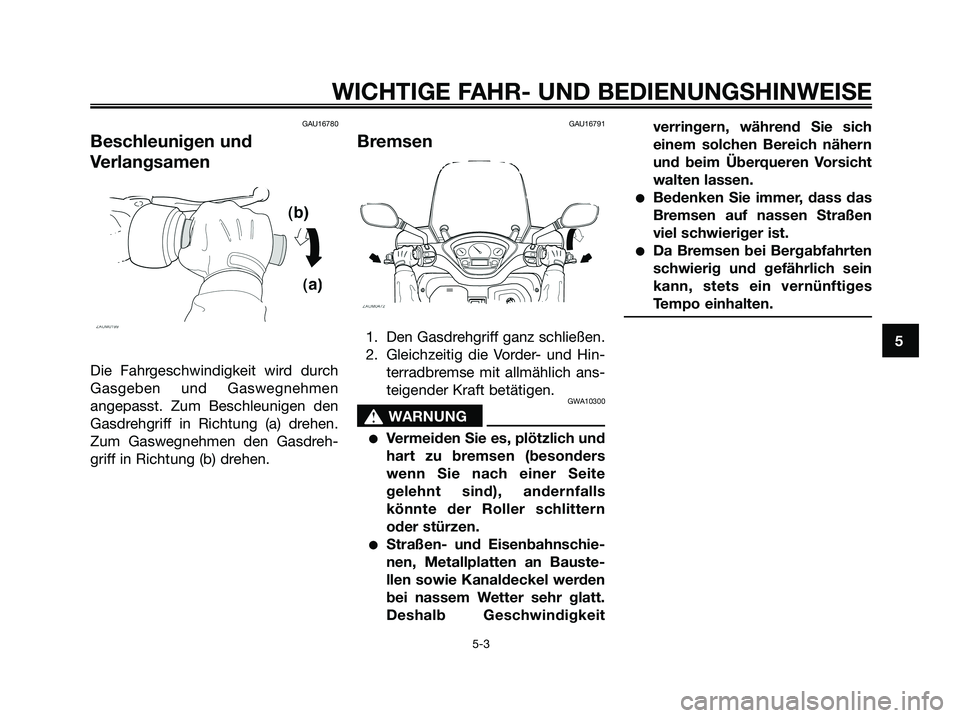

GAU16780
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkeit wird durch
Gasgeben und Gaswegnehmen
angepasst. Zum Beschleunigen den
Gasdrehgriff in Richtung (a) drehen.
Zum Gaswegnehmen den Gasdreh-
griff in Richtung (b) drehen.
GAU16791
Bremsen
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hin-
terradbremse mit allmählich ans-
teigender Kraft betätigen.
GWA10300
s s
WARNUNG
Vermeiden Sie es, plötzlich und
hart zu bremsen (besonders
wenn Sie nach einer Seite
gelehnt sind), andernfalls
könnte der Roller schlittern
oder stürzen.
Straßen- und Eisenbahnschie-
nen, Metallplatten an Bauste-
llen sowie Kanaldeckel werden
bei nassem Wetter sehr glatt.
Deshalb Geschwindigkeitverringern, während Sie sich
einem solchen Bereich nähern
und beim Überqueren Vorsicht
walten lassen.
Bedenken Sie immer, dass das
Bremsen auf nassen Straßen
viel schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein
kann, stets ein vernünftiges
Tempo einhalten.
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 37

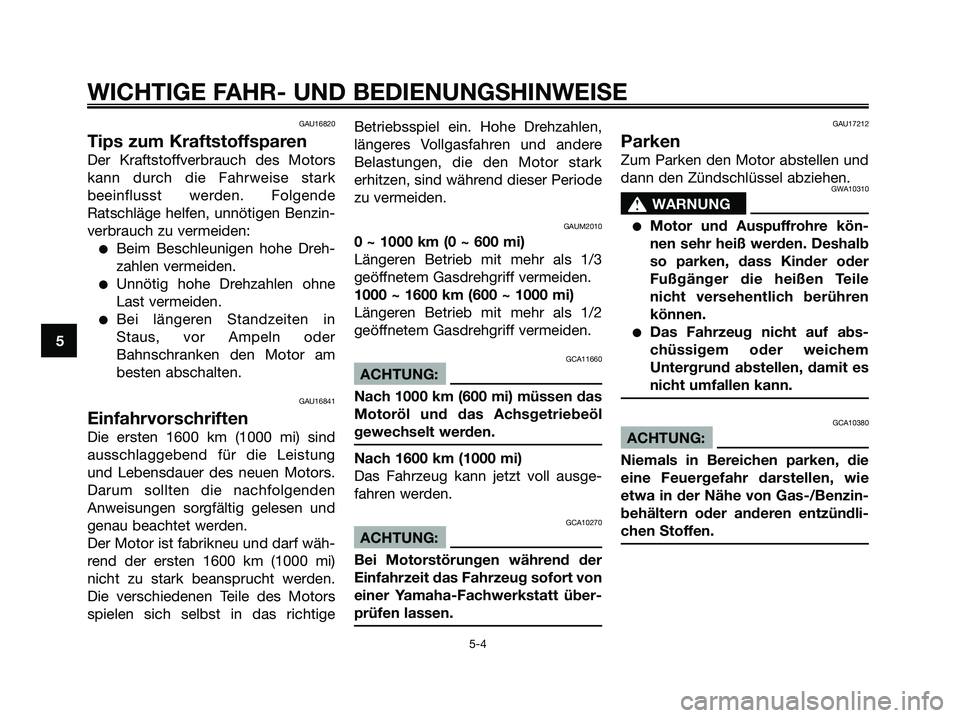

GAU16820
Tips zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors
kann durch die Fahrweise stark
beeinflusst werden. Folgende
Ratschläge helfen, unnötigen Benzin-
verbrauch zu vermeiden:
Beim Beschleunigen hohe Dreh-
zahlen vermeiden.
Unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in
Staus, vor Ampeln oder
Bahnschranken den Motor am
besten abschalten.
GAU16841
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind
ausschlaggebend für die Leistung
und Lebensdauer des neuen Motors.
Darum sollten die nachfolgenden
Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor ist fabrikneu und darf wäh-
rend der ersten 1600 km (1000 mi)
nicht zu stark beansprucht werden.
Die verschiedenen Teile des Motors
spielen sich selbst in das richtigeBetriebsspiel ein. Hohe Drehzahlen,
längeres Vollgasfahren und andere
Belastungen, die den Motor stark
erhitzen, sind während dieser Periode
zu vermeiden.
GAUM2010
0 ~ 1000 km (0 ~ 600 mi)
Längeren Betrieb mit mehr als 1/3
geöffnetem Gasdrehgriff vermeiden.
1000 ~ 1600 km (600 ~ 1000 mi)
Längeren Betrieb mit mehr als 1/2
geöffnetem Gasdrehgriff vermeiden.
GCA11660
ACHTUNG:
Nach 1000 km (600 mi) müssen das
Motoröl und das Achsgetriebeöl
gewechselt werden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausge-
fahren werden.
GCA10270
ACHTUNG:
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU17212
Parken
Zum Parken den Motor abstellen und
dann den Zündschlüssel abziehen.
GWA10310
s s
WARNUNG
Motor und Auspuffrohre kön-
nen sehr heiß werden. Deshalb
so parken, dass Kinder oder
Fußgänger die heißen Teile
nicht versehentlich berühren
können.
Das Fahrzeug nicht auf abs-
chüssigem oder weichem
Untergrund abstellen, damit es
nicht umfallen kann.
GCA10380
ACHTUNG:
Niemals in Bereichen parken, die
eine Feuergefahr darstellen, wie
etwa in der Nähe von Gas-/Benzin-
behältern oder anderen entzündli-
chen Stoffen.
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 38

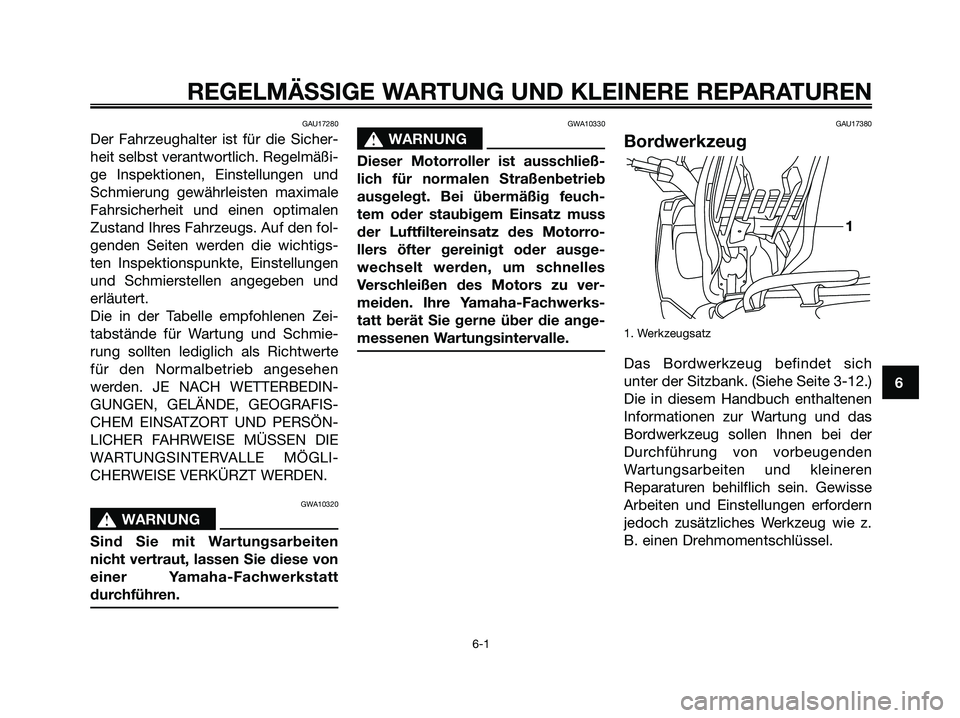

GAU17280
Der Fahrzeughalter ist für die Sicher-
heit selbst verantwortlich. Regelmäßi-
ge Inspektionen, Einstellungen und
Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen
Zustand Ihres Fahrzeugs. Auf den fol-
genden Seiten werden die wichtigs-
ten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und
erläutert.
Die in der Tabelle empfohlenen Zei-
tabstände für Wartung und Schmie-
rung sollten lediglich als Richtwerte
für den Normalbetrieb angesehen
werden. JE NACH WETTERBEDIN-
GUNGEN, GELÄNDE, GEOGRAFIS-
CHEM EINSATZORT UND PERSÖN-
LICHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLI-
CHERWEISE VERKÜRZT WERDEN.
GWA10320
s s
WARNUNG
Sind Sie mit Wartungsarbeiten
nicht vertraut, lassen Sie diese von
einer Yamaha-Fachwerkstatt
durchführen.
GWA10330
s s
WARNUNG
Dieser Motorroller ist ausschließ-
lich für normalen Straßenbetrieb
ausgelegt. Bei übermäßig feuch-
tem oder staubigem Einsatz muss
der Luftfiltereinsatz des Motorro-
llers öfter gereinigt oder ausge-
wechselt werden, um schnelles
Verschleißen des Motors zu ver-
meiden. Ihre Yamaha-Fachwerks-
tatt berät Sie gerne über die ange-
messenen Wartungsintervalle.
GAU17380
Bordwerkzeug
1. Werkzeugsatz
Das Bordwerkzeug befindet sich
unter der Sitzbank. (Siehe Seite 3-12.)
Die in diesem Handbuch enthaltenen
Informationen zur Wartung und das
Bordwerkzeug sollen Ihnen bei der
Durchführung von vorbeugenden
Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern
jedoch zusätzliches Werkzeug wie z.
B. einen Drehmomentschlüssel.
1
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 39

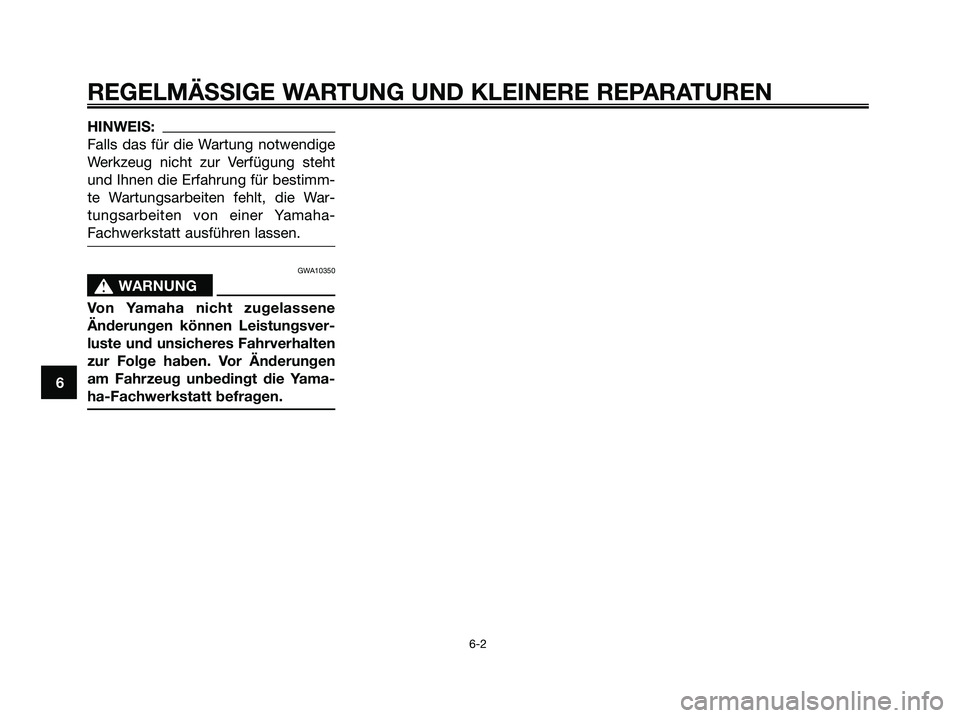

HINWEIS:
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht
und Ihnen die Erfahrung für bestimm-
te Wartungsarbeiten fehlt, die War-
tungsarbeiten von einer Yamaha-
Fachwerkstatt ausführen lassen.
GWA10350
s s
WARNUNG
Von Yamaha nicht zugelassene
Änderungen können Leistungsver-
luste und unsicheres Fahrverhalten
zur Folge haben. Vor Änderungen
am Fahrzeug unbedingt die Yama-
ha-Fachwerkstatt befragen.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 40
