GAU10110

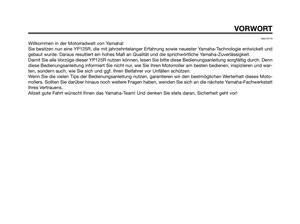

Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine YP125R, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und
gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser YP125R nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn
diese Bedienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und war-
ten, sondern auch, wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Moto-
rrollers. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt
Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
VORWORT
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 3

GAU34110

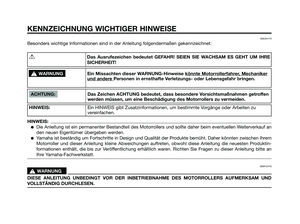

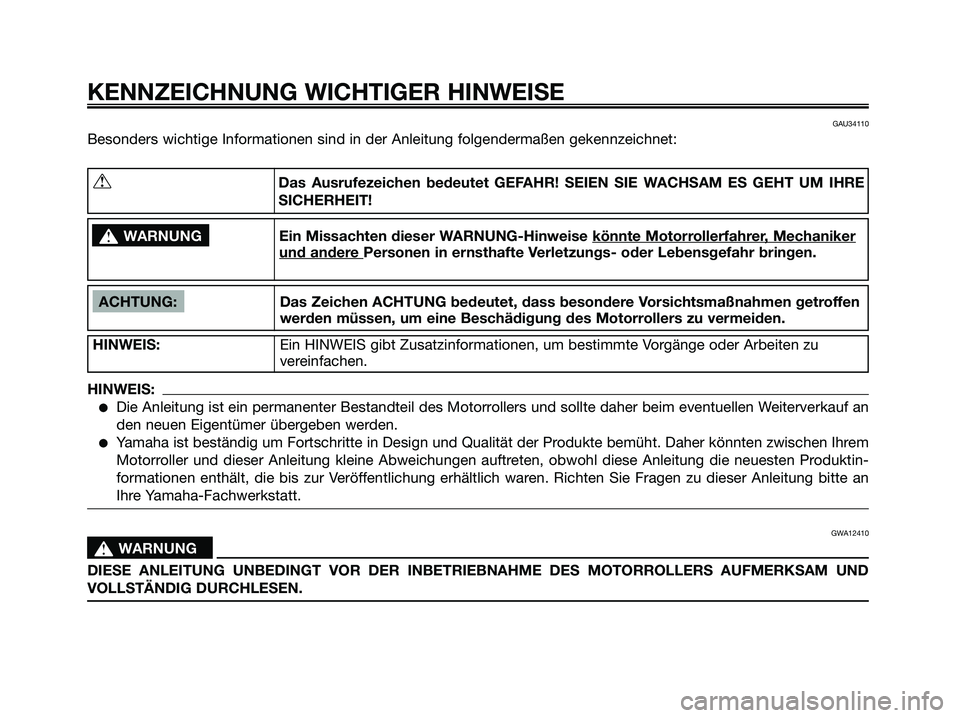

Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
KENNZEICHNUNG WICHTIGER HINWEISE
ACHTUNG: Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen
werden müssen, um eine Beschädigung des Motorrollers zu vermeiden.
HINWEIS:Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu
vereinfachen.
HINWEIS:
Die Anleitung ist ein permanenter Bestandteil des Motorrollers und sollte daher beim eventuellen Weiterverkauf an
den neuen Eigentümer übergeben werden.
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem
Motorroller und dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktin-
formationen enthält, die bis zur Veröffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an
Ihre Yamaha-Fachwerkstatt.
GWA12410
s s
WARNUNG
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORROLLERS AUFMERKSAM UND
VOLLSTÄNDIG DURCHLESEN.
s s
WARNUNGEin Missachten dieser WARNUNG-Hinweise könnte Motorrollerfahrer, Mechaniker
und andere Personen in ernsthafte Verletzungs- oder Lebensgefahr bringen.
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE
SICHERHEIT!t
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 4

GAUS1171
KENNZEICHNUNG WICHTIGER HINWEISE
YP125R
BEDIENUNGSANLEITUNG
©2005 YAMAHA MOTOR ESPAÑA S.A.
1. Auflage, Oktober 2005
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung von
YAMAHA MOTOR ESPAÑA S.A.
nicht gestattet.
Gedruckt in Spanien.
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 5

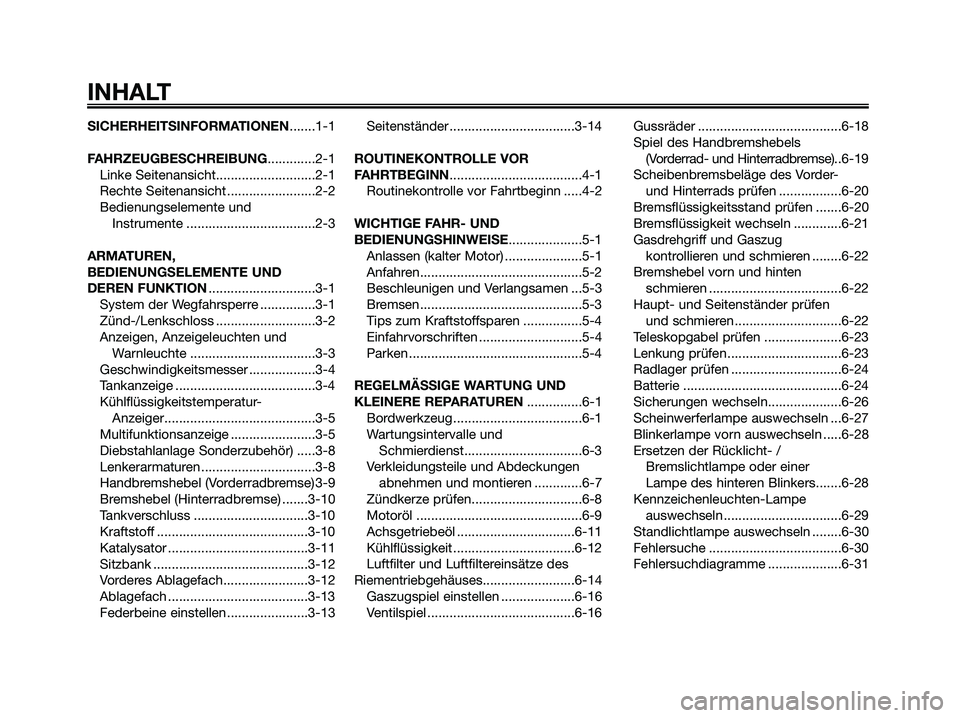

SICHERHEITSINFORMATIONEN.......1-1
FAHRZEUGBESCHREIBUNG.............2-1

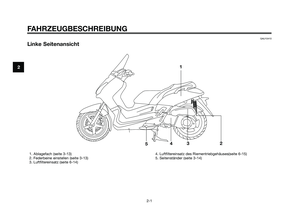

Linke Seitenansicht...........................2-1

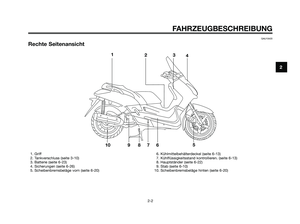

Rechte Seitenansicht ........................2-2

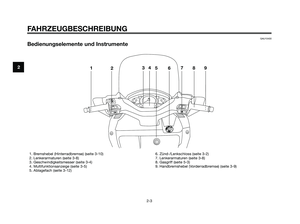

Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION.............................3-1

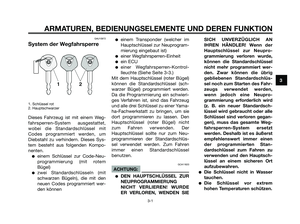

System der Wegfahrsperre ...............3-1

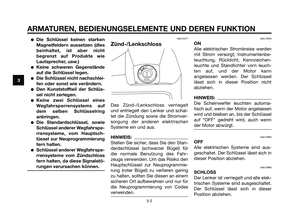

Zünd-/Lenkschloss ...........................3-2

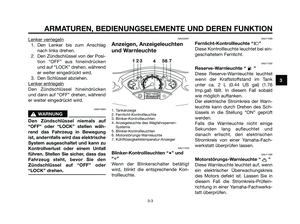

Anzeigen, Anzeigeleuchten und
Warnleuchte ..................................3-3

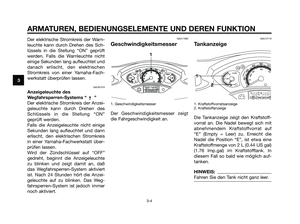

Geschwindigkeitsmesser ..................3-4
Tankanzeige ......................................3-4
Kühlflüssigkeitstemperatur-
Anzeiger.........................................3-5

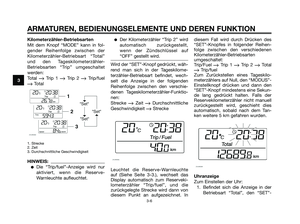

Multifunktionsanzeige .......................3-5

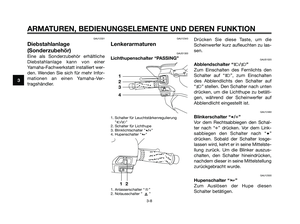

Diebstahlanlage Sonderzubehör) .....3-8
Lenkerarmaturen ...............................3-8

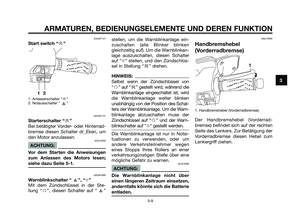

Handbremshebel (Vorderradbremse) 3-9

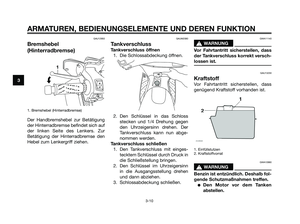

Bremshebel (Hinterradbremse) .......3-10
Tankverschluss ...............................3-10
Kraftstoff .........................................3-10

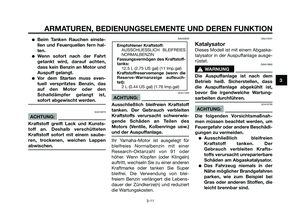

Katalysator ......................................3-11
Sitzbank ..........................................3-12
Vorderes Ablagefach.......................3-12

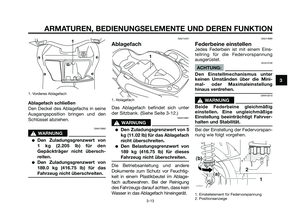

Ablagefach ......................................3-13

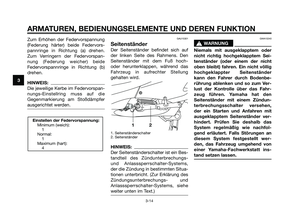

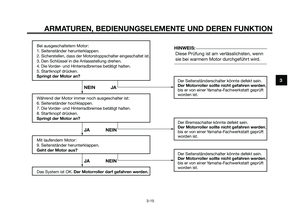

Federbeine einstellen......................3-13Seitenständer ..................................3-14
ROUTINEKONTROLLE VOR
FAHRTBEGINN....................................4-1

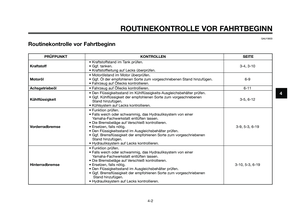

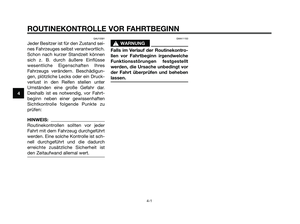

Routinekontrolle vor Fahrtbeginn .....4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE....................5-1

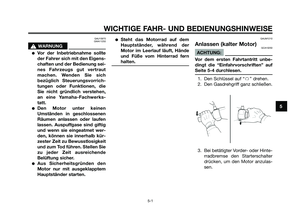

Anlassen (kalter Motor) .....................5-1
Anfahren............................................5-2

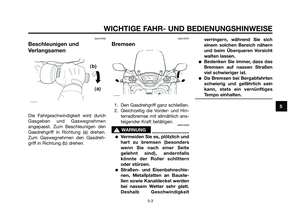

Beschleunigen und Verlangsamen ...5-3
Bremsen............................................5-3

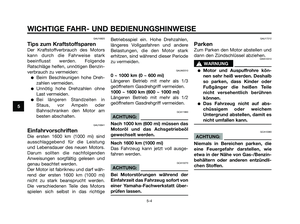

Tips zum Kraftstoffsparen ................5-4
Einfahrvorschriften ............................5-4
Parken ...............................................5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN...............6-1

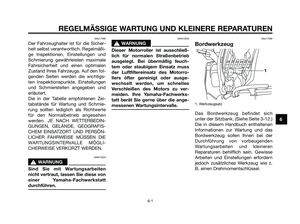

Bordwerkzeug ...................................6-1

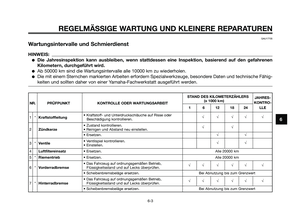

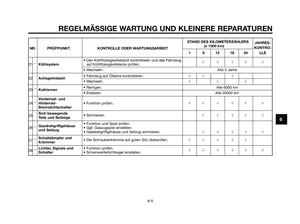

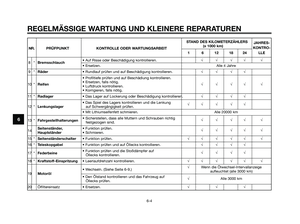

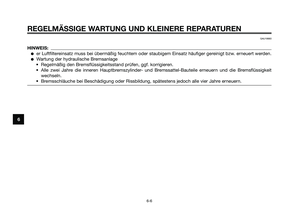

Wartungsintervalle und
Schmierdienst................................6-3

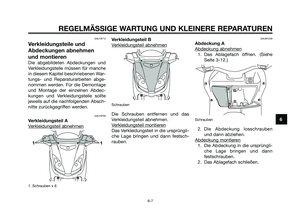

Verkleidungsteile und Abdeckungen
abnehmen und montieren .............6-7

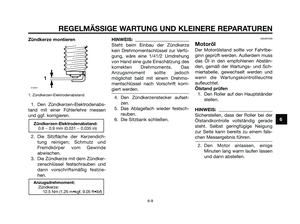

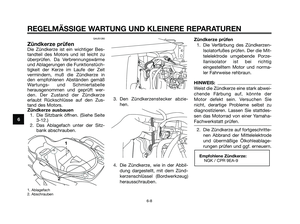

Zündkerze prüfen..............................6-8
Motoröl .............................................6-9

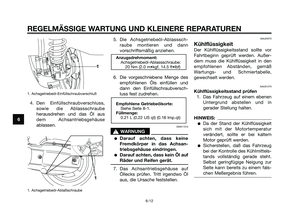

Achsgetriebeöl ................................6-11
Kühlflüssigkeit .................................6-12

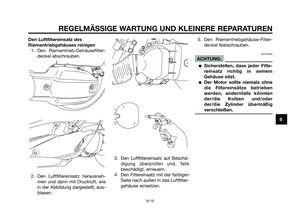

Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses.........................6-14

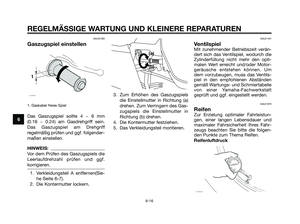

Gaszugspiel einstellen ....................6-16

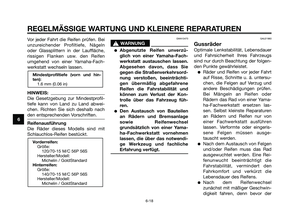

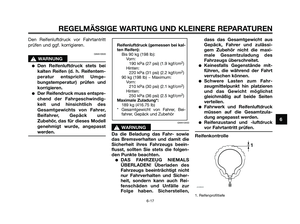

Ventilspiel ........................................6-16Gussräder .......................................6-18

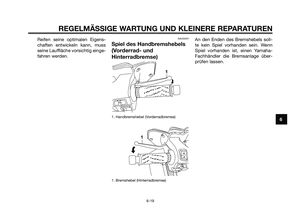

Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse)..6-19

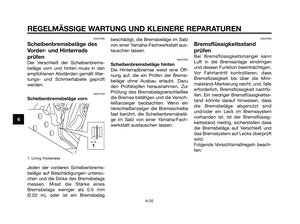

Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen .................6-20
Bremsflüssigkeitsstand prüfen .......6-20

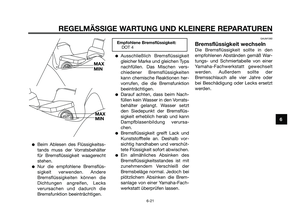

Bremsflüssigkeit wechseln .............6-21

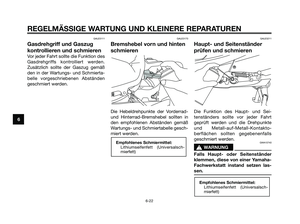

Gasdrehgriff und Gaszug
kontrollieren und schmieren ........6-22
Bremshebel vorn und hinten
schmieren ....................................6-22
Haupt- und Seitenständer prüfen
und schmieren .............................6-22

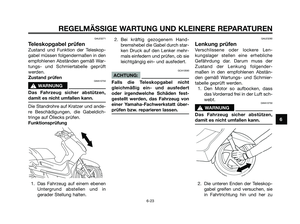

Teleskopgabel prüfen .....................6-23
Lenkung prüfen...............................6-23

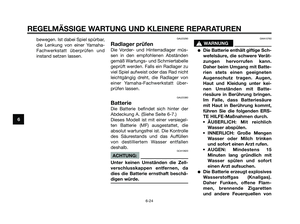

Radlager prüfen ..............................6-24

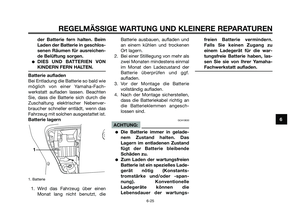

Batterie ...........................................6-24
Sicherungen wechseln....................6-26

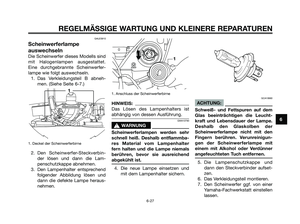

Scheinwerferlampe auswechseln ...6-27

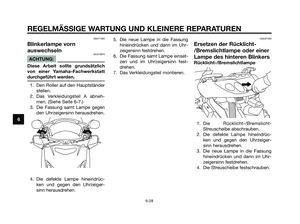

Blinkerlampe vorn auswechseln .....6-28

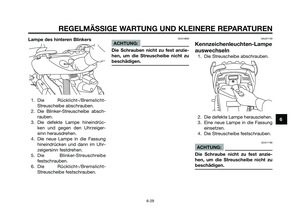

Ersetzen der Rücklicht- /
Bremslichtlampe oder einer
Lampe des hinteren Blinkers.......6-28
Kennzeichenleuchten-Lampe
auswechseln ................................6-29

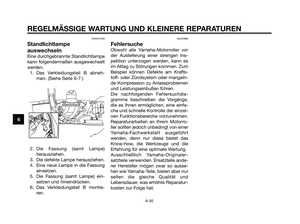

Standlichtlampe auswechseln ........6-30
Fehlersuche ....................................6-30

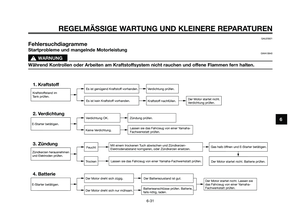

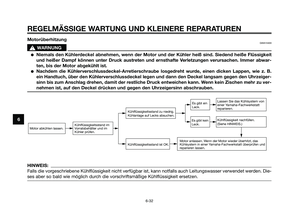

Fehlersuchdiagramme ....................6-31
INHALT
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 6

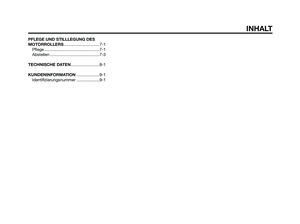

PFLEGE UND STILLLEGUNG DES
MOTORROLLERS...............................7-1

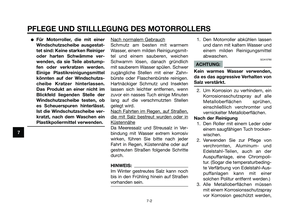

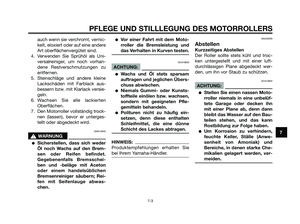

Pflege ................................................7-1
Abstellen ...........................................7-3

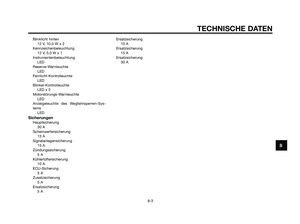

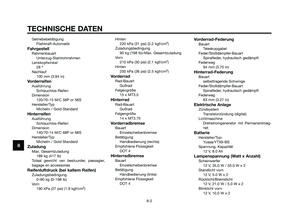

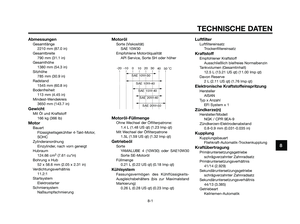

TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION....................9-1

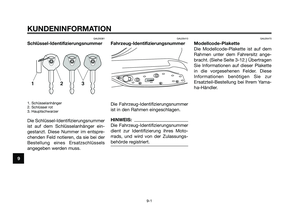

Identifizierungsnummer ....................9-1
INHALT
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 7

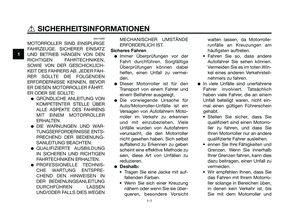

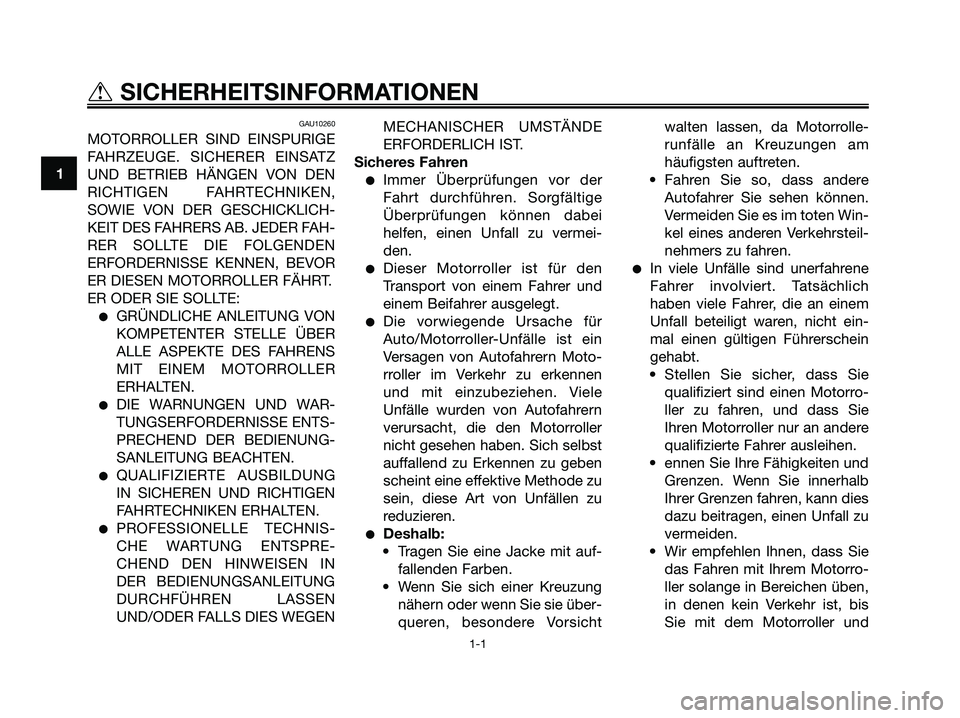

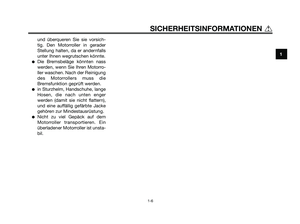

GAU10260
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN,
SOWIE VON DER GESCHICKLICH-
KEIT DES FAHRERS AB. JEDER FAH-
RER SOLLTE DIE FOLGENDEN
ERFORDERNISSE KENNEN, BEVOR
ER DIESEN MOTORROLLER FÄHRT.
ER ODER SIE SOLLTE:
GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS
MIT EINEM MOTORROLLER
ERHALTEN.
DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENTS-
PRECHEND DER BEDIENUNG-
SANLEITUNG BEACHTEN.
QUALIFIZIERTE AUSBILDUNG
IN SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.
PROFESSIONELLE TECHNIS-
CHE WARTUNG ENTSPRE-
CHEND DEN HINWEISEN IN
DER BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSEN
UND/ODER FALLS DIES WEGENMECHANISCHER UMSTÄNDE
ERFORDERLICH IST.
Sicheres Fahren
Immer Überprüfungen vor der
Fahrt durchführen. Sorgfältige
Überprüfungen können dabei
helfen, einen Unfall zu vermei-
den.
Dieser Motorroller ist für den
Transport von einem Fahrer und
einem Beifahrer ausgelegt.
Die vorwiegende Ursache für
Auto/Motorroller-Unfälle ist ein
Versagen von Autofahrern Moto-
rroller im Verkehr zu erkennen
und mit einzubeziehen. Viele
Unfälle wurden von Autofahrern
verursacht, die den Motorroller
nicht gesehen haben. Sich selbst
auffallend zu Erkennen zu geben
scheint eine effektive Methode zu
sein, diese Art von Unfällen zu
reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auf-
fallenden Farben.
• Wenn Sie sich einer Kreuzung
nähern oder wenn Sie sie über-
queren, besondere Vorsichtwalten lassen, da Motorrolle-
runfälle an Kreuzungen am
häufigsten auftreten.
• Fahren Sie so, dass andere
Autofahrer Sie sehen können.
Vermeiden Sie es im toten Win-
kel eines anderen Verkehrsteil-
nehmers zu fahren.
In viele Unfälle sind unerfahrene
Fahrer involviert. Tatsächlich
haben viele Fahrer, die an einem
Unfall beteiligt waren, nicht ein-
mal einen gültigen Führerschein
gehabt.
• Stellen Sie sicher, dass Sie
qualifiziert sind einen Motorro-
ller zu fahren, und dass Sie
Ihren Motorroller nur an andere
qualifizierte Fahrer ausleihen.
• ennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb
Ihrer Grenzen fahren, kann dies
dazu beitragen, einen Unfall zu
vermeiden.
• Wir empfehlen Ihnen, dass Sie
das Fahren mit Ihrem Motorro-
ller solange in Bereichen üben,
in denen kein Verkehr ist, bis
Sie mit dem Motorroller und
1
tSICHERHEITSINFORMATIONEN
1-1
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 8
